有朋友问，怎样在autocad内直接输入坐标来进行画线呢？小编带你看看工具/原料more电脑，Autocad软件方法/步骤1/2分步阅读

新建一个图形，可在其中找到X、Y轴及其相交点——原点所在位置（图中绿框）

2/2

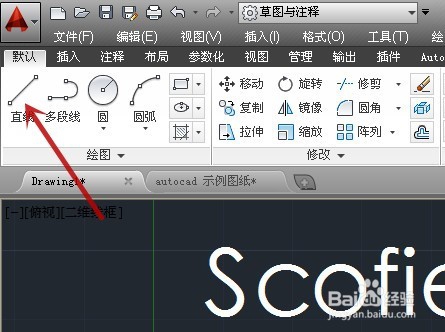

先点顶端工具栏中的“直线”命令（图中红色箭头所指）

也可以在键盘上输入“L”+空格 这个快捷命令进入画线命令

输入绝对坐标值1/1

首先来看怎样输入绝对坐标值，绝对坐标是以原点为参考物的

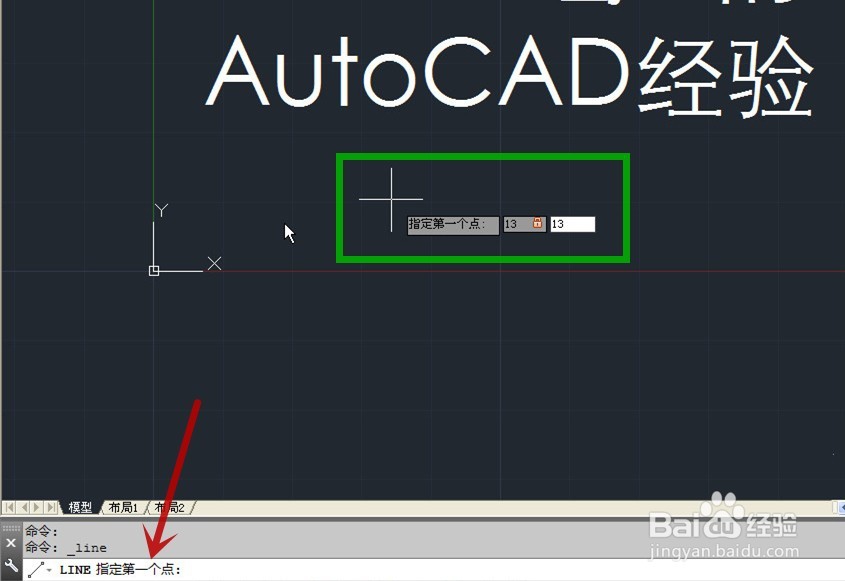

点击了“直线”命令后，命令栏会提示输入第一点（图中红色箭头所指），输入“13,13”（图中绿框），表示画线的起点位置的X、Y轴距离原点都是13

输入有长度及角度的相对坐标值1/2

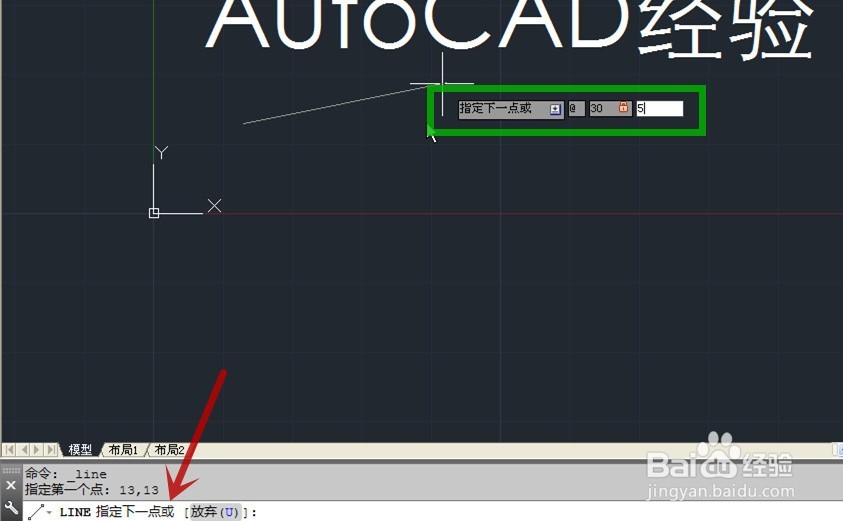

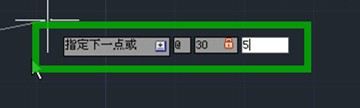

再在键盘上输入“@305”（图中绿框），表示画一条长度为30，与X轴的角度为5度的直线

2/2

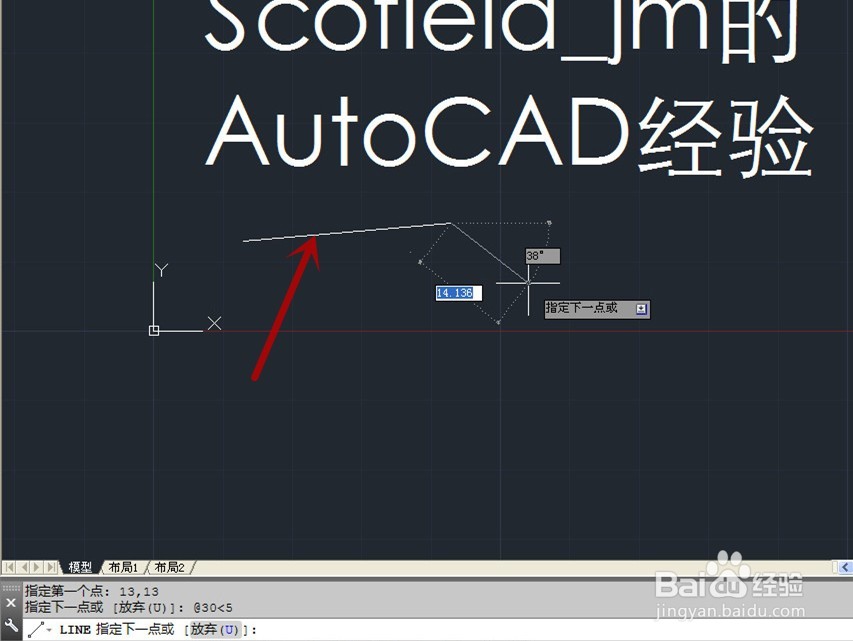

则得到画好的直线如下图中红色箭头所指

输入与X、Y轴有相对位置的相对坐标1/3

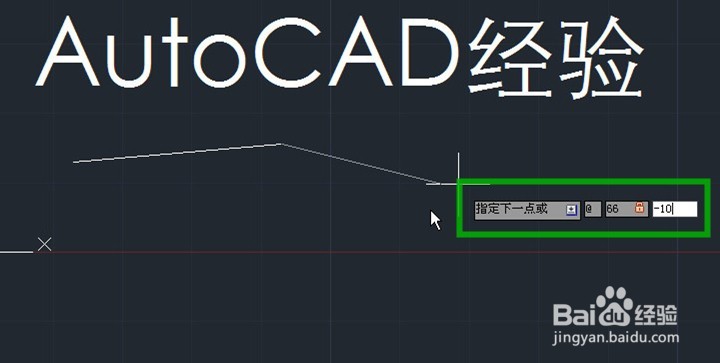

再在键盘上输入“@66,-10”（图中绿框），表示以刚才所画直线的端点为原点（即起点），在X轴上偏移66，Y轴上向下偏移10，进行画线

2/3

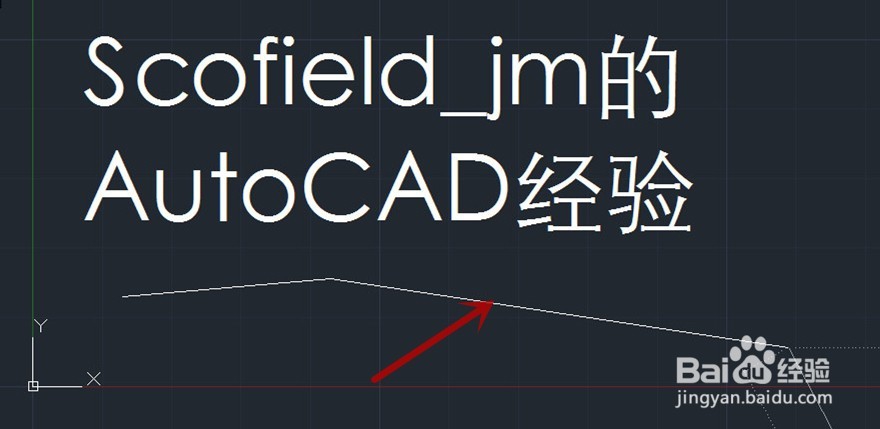

则得到画好的直线如下图中红色箭头所指

3/3

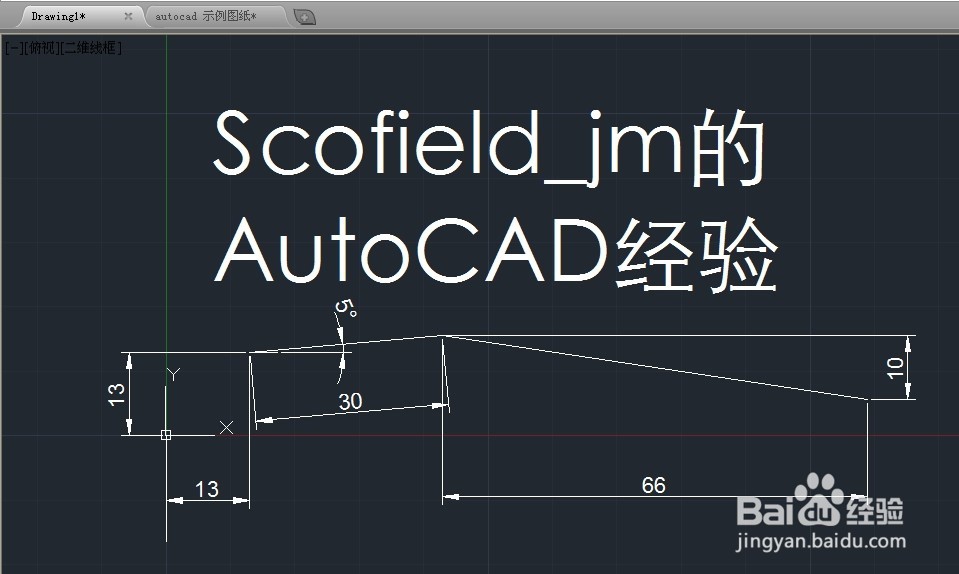

对所画的两条直线进行相应的尺寸标注，与所输入的值符合

注意事项

若对你有帮助，请帮忙点“投票”

也请收藏，以备后用

本经验使用的是Autocad 2014版，其它版本也是类似的操作
