如果您的计算机中安装了 Microsoft Excel，可以使用它在文件中直接嵌入新的系列零件设计表。通过将此表格中的数值应用于零件的尺寸，该表格可以让您建立零件的多种不同配置。首先应做好插入系列零件设计表的准备工作。工具/原料moreSolidworks电脑方法/步骤1/7分步阅读

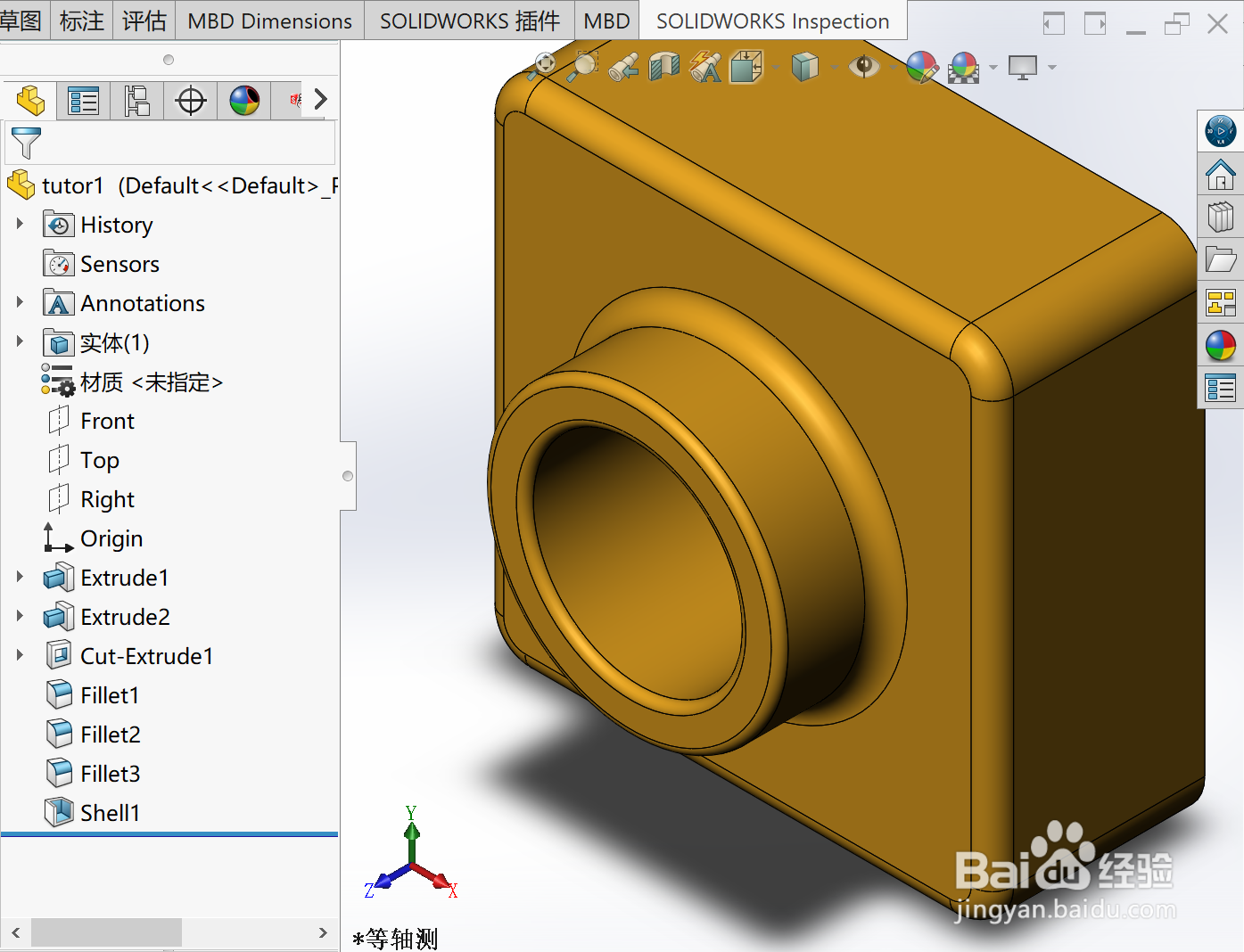

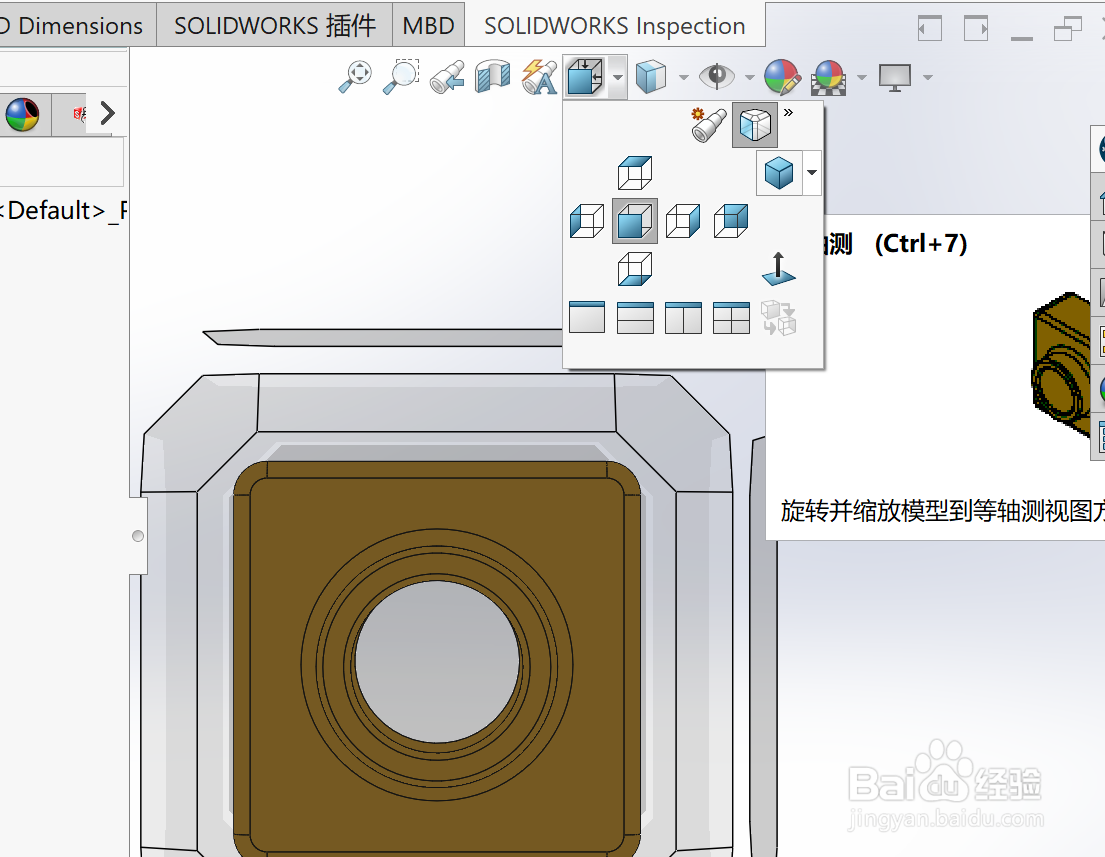

单击等轴测（“标准视图”工具栏）。

2/7

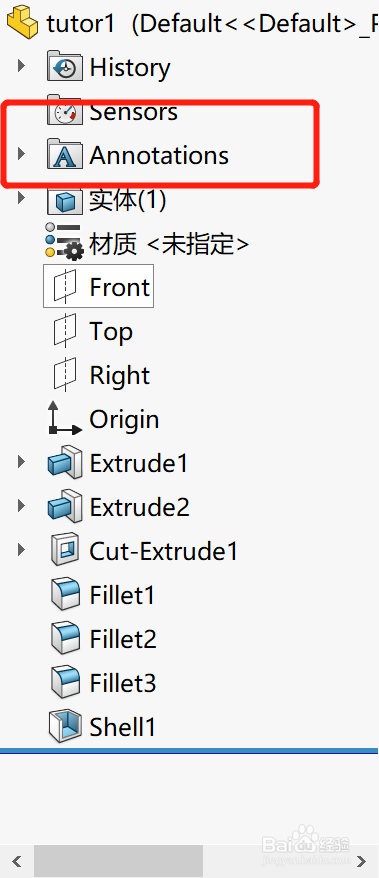

右键单击 FeatureManager 设计树中的 用右键单击 FeatureManager 设计树内的 文件夹，然后选择 注解。

3/7

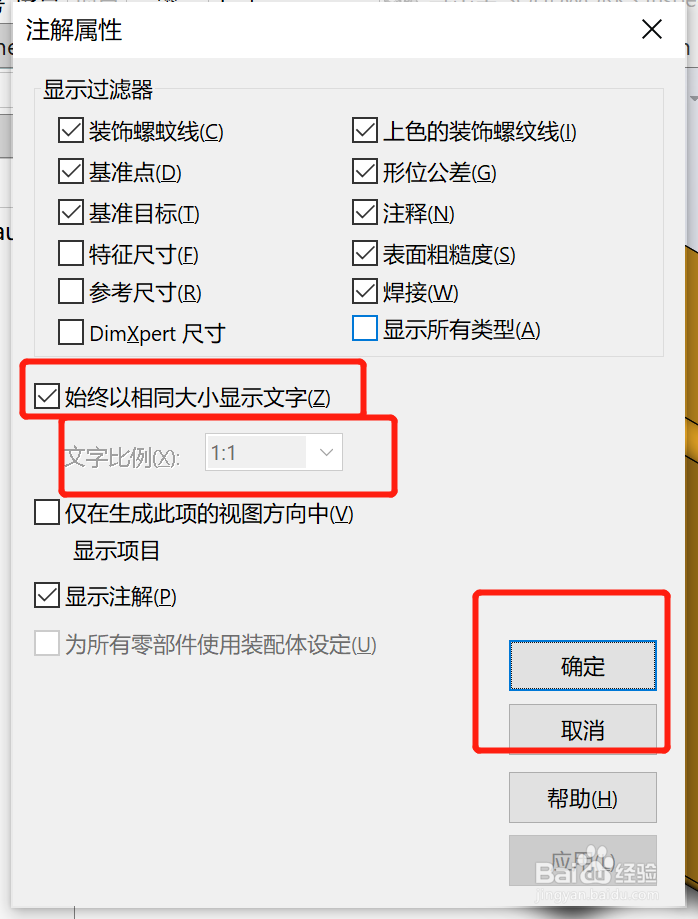

在注解属性对话框中：

清除总是以相同大小显示文字。

将文本比例设置为 1:1。

单击确定。

当您在图形区域中缩放时，文字将调整比例。

4/7

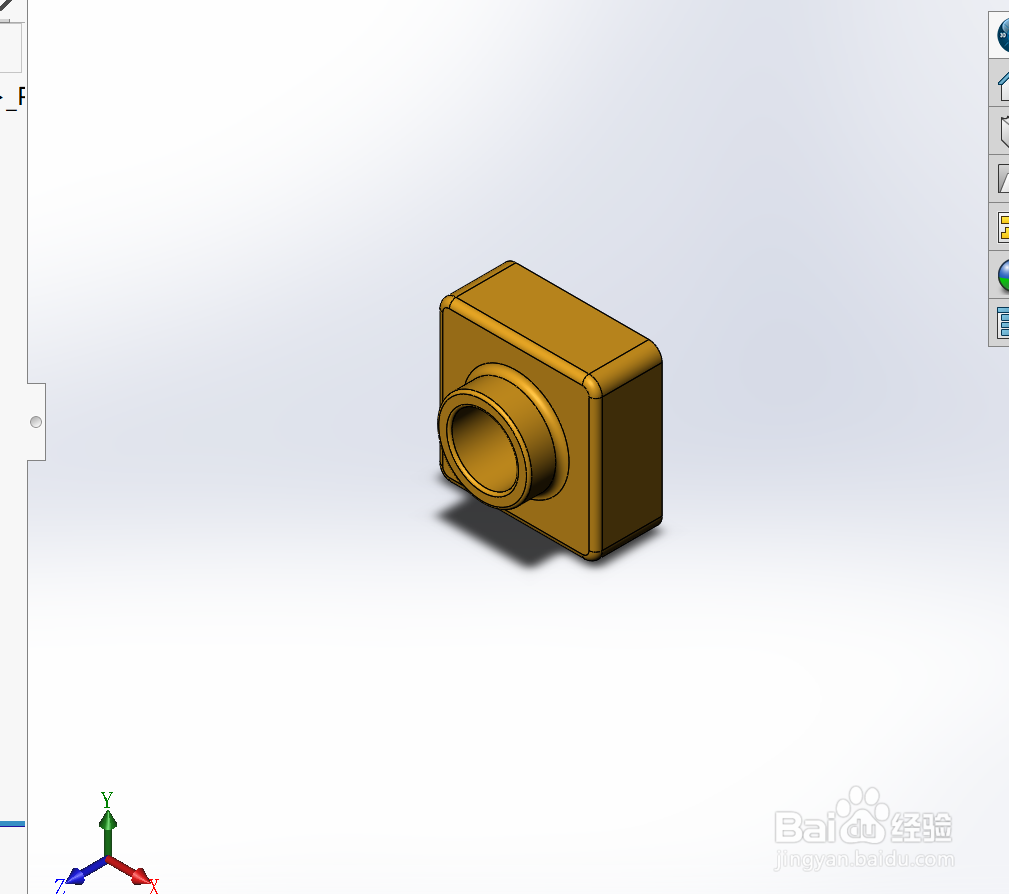

按 Z 缩小或按 Shift+Z 以放大，以便您可以在图形区域中看到零件的所有尺寸。 如果需要，请使用平移 将零件移至窗口的右下角。

要平移，您也可按住 Ctrl 并按下箭头键。

5/7

单击选择 以松放任何活动的视图工具。

6/7

单击插入 表格 系列零件设计表。

7/7

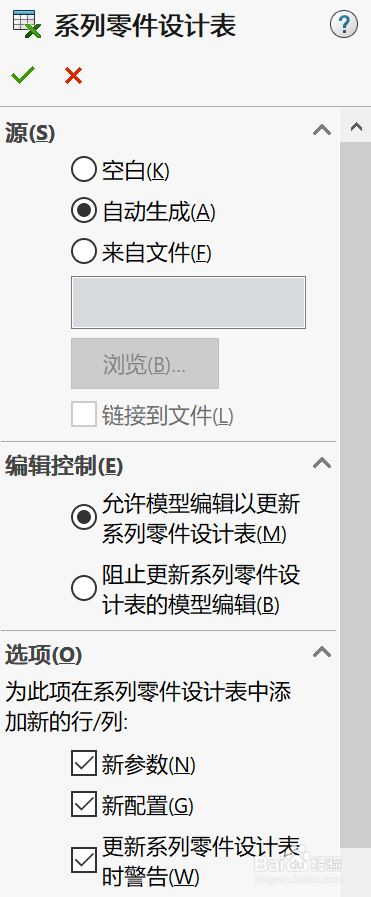

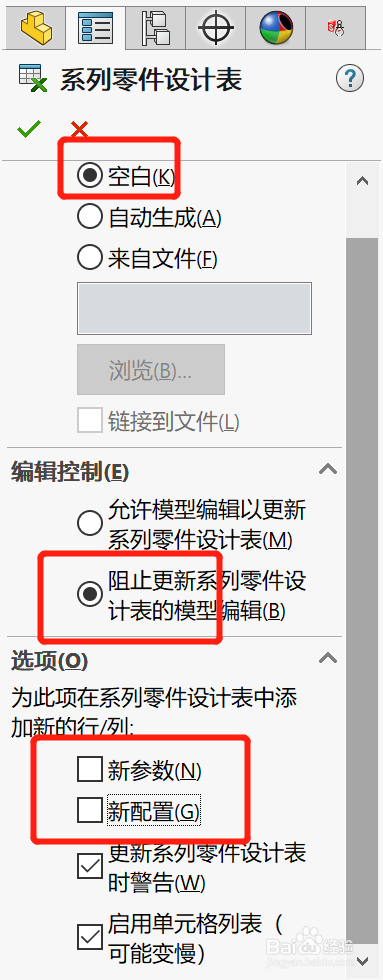

在 PropertyManager 中：

在来源下，选择空白以插入一空白系列零件设计表。

在编辑控制下，选择阻止将更新系列零件设计表的模型编辑，这样如果这些更改将更新系列零件设计表，您将不被允许更改模型。

在选项下，清除新参数和新配置，这样您对模型所作的任何更改将不更新系列零件设计表。

系列零件设计表
