燕秀工具箱作为一款功能强大的CAD外挂，深受广大CAD使用者的喜爱，，零件库功能非常实用，给大家介绍一下如何自定义添加零件库工具/原料moreCAD软件燕秀工具箱方法/步骤1/8分步阅读

1、选中需要添加的图形

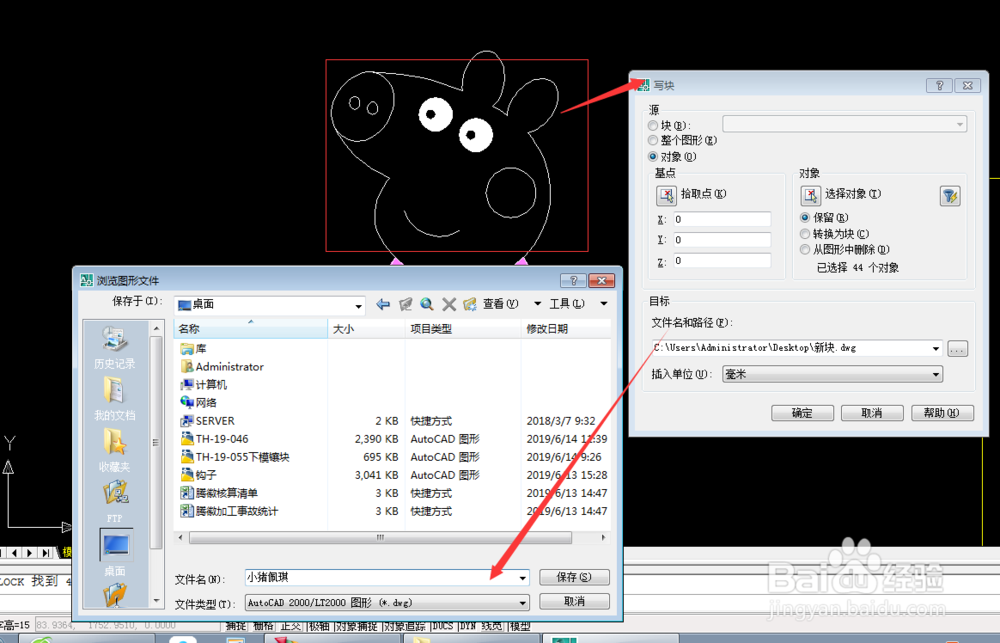

2、块命令（W）——选择基点——保存/命名（为了给大家做好说明我的命名有点复杂不建议使用）

注意：w为外部块命令，保存位置在桌面方便后续操作，名称尽量简洁

2/8

1.打开刚刚创建的小猪佩琪CAD文件

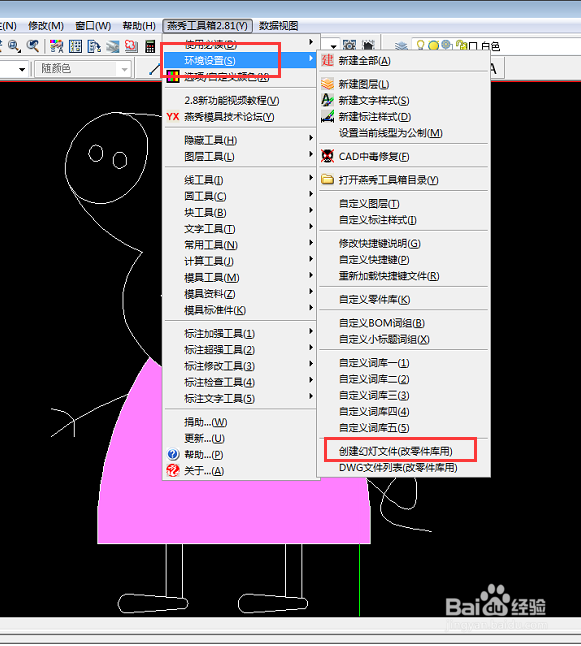

2.燕秀工具箱——环境设置——创建幻灯文件（零件库使用）

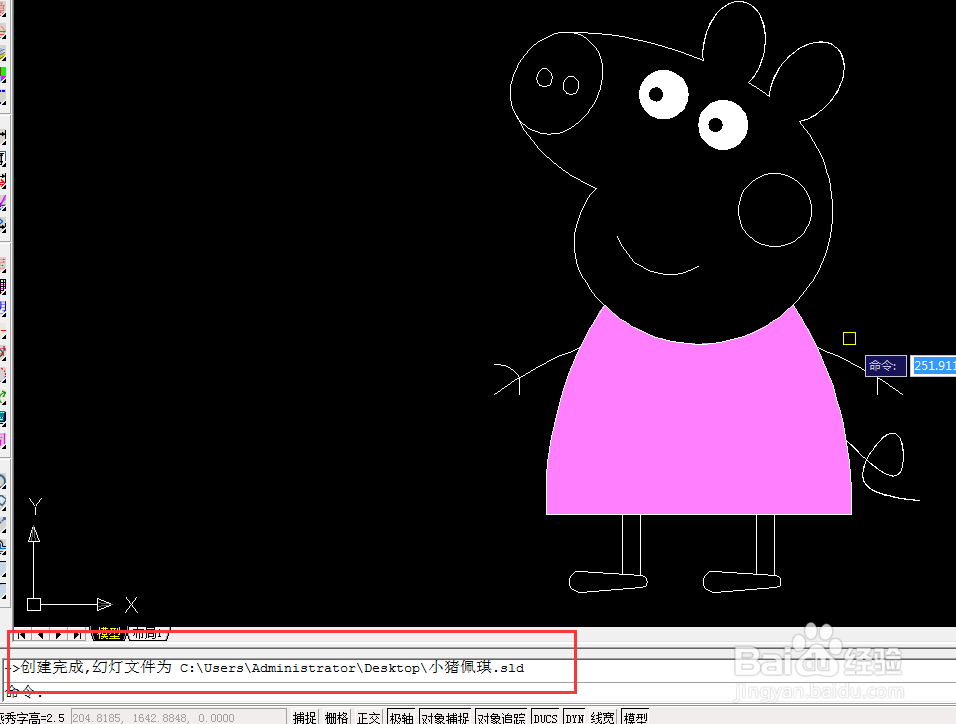

3.点击后下方命令提示栏会提示已经创建幻灯文件

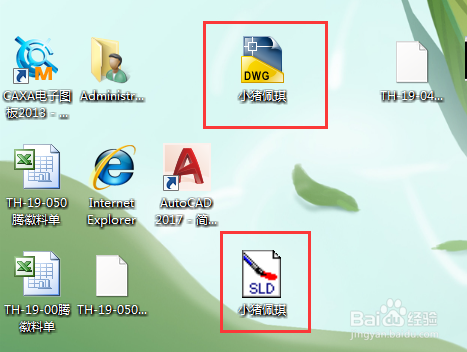

4.回到桌面，可以看到创建的幻灯文件

3/8

1、打开CAD软件

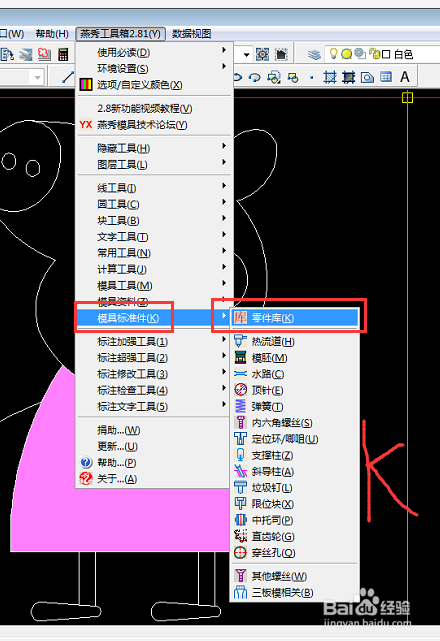

2、燕秀工具箱——模具标准件——零件库

3、打开目录

4/8

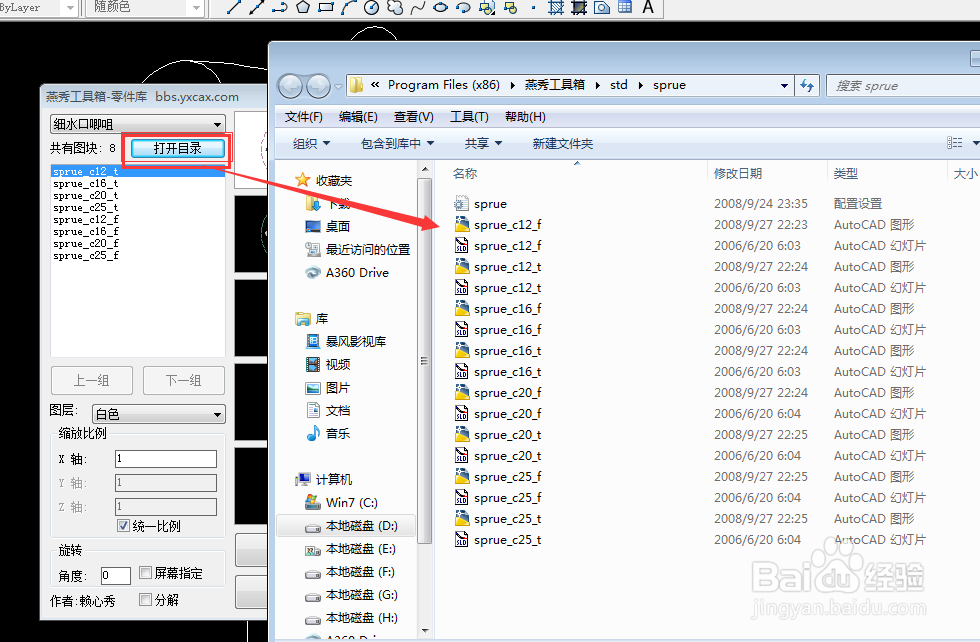

1、打开目录——出现的是当前图形所在的文件夹不过这个不是我们需要的

2、返回上一层std文件夹——新建文件夹xz(文件夹的名称一定要能提现处图形的用途或者形状，方便以后的更改）

5/8

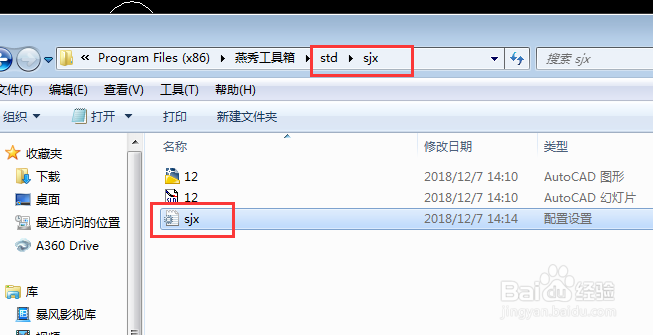

1、打开std文件夹中的任意一个文件——复制文件夹内的“配置设置”文件

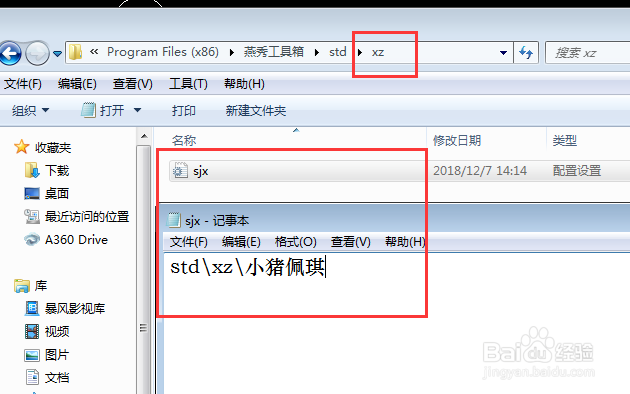

2、粘贴到xz文件夹内——打开文件，更改部分内容——保存

6/8

1、保存文件后——将“配置设置”文件重命名（名称与所在文件夹的名称一致）

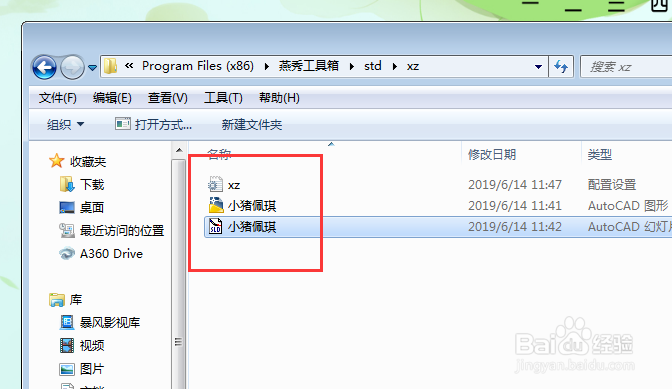

2、把小猪佩琪的CAD文件和幻灯文件拖拽至xz文件夹中——关闭文件

7/8

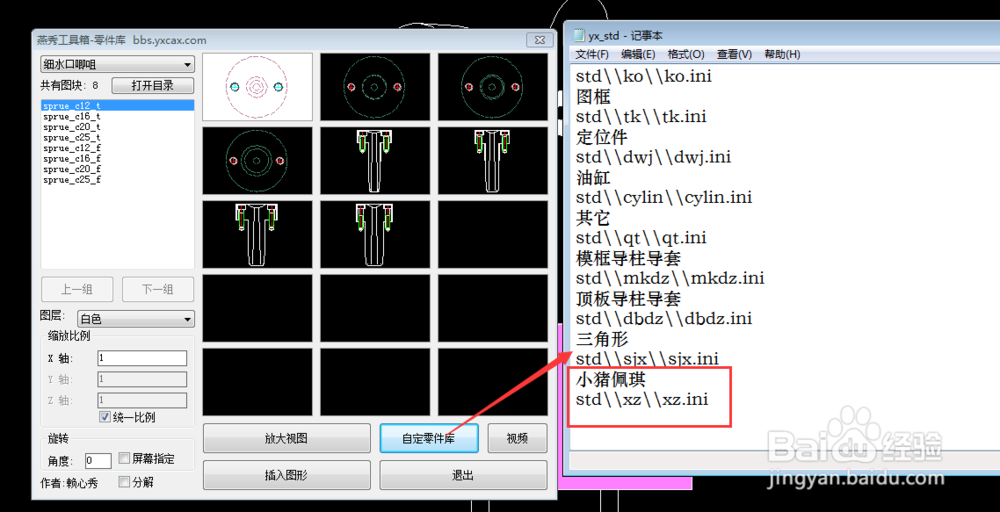

1、打开库——自定零件库——可以复制上面一个内容粘贴进行更改或者直接按照上面的格式自己输入

2、内容编辑好后保存/关闭

8/8

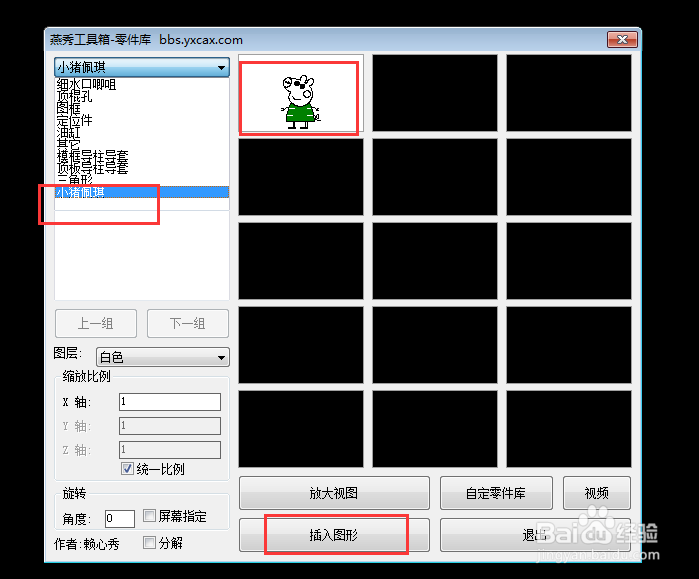

1、回到库的下拉菜单——可以看到小猪佩琪的图形就添加进去了

2、左下角可以设置插图图形的角度和缩放比例

注意事项

零件库使用方便，我们经常用到的图形都可以添加进去

创建外部块的时候一定要选择基点，否则添加库后在插入的图形会跑到很远的地方
