Solidworks绘制三维图经常会用到螺纹孔，那么要怎样在零件图上打螺纹孔呢？工具/原料moreSolidworks2014win10操作系统方法/步骤1/8分步阅读

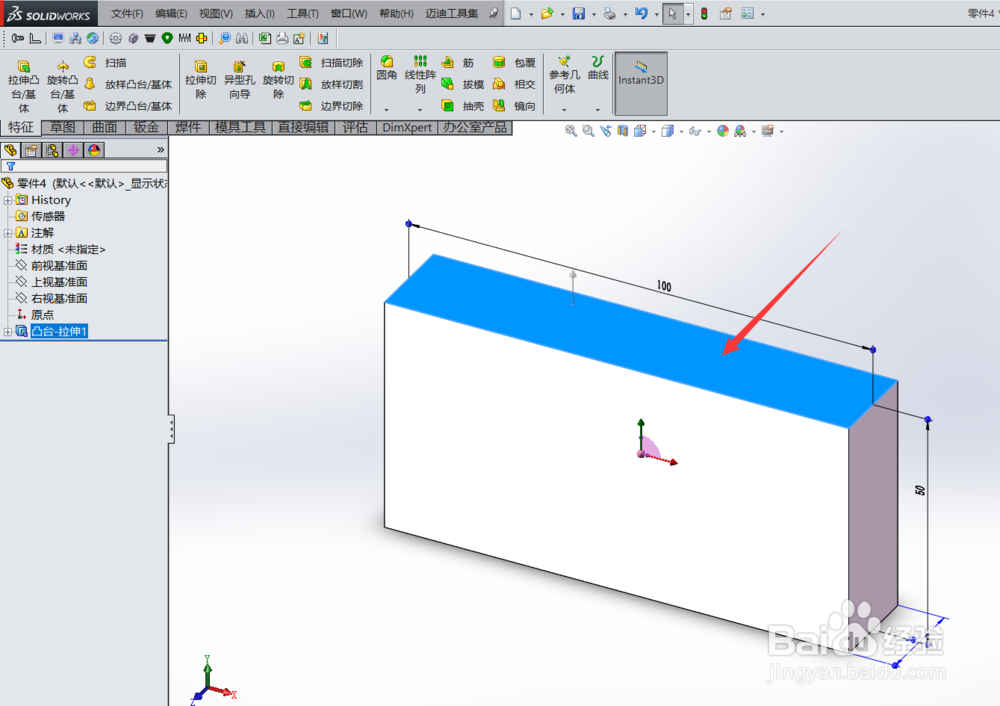

点开Solidworks的零件图，选中要打孔的面

2/8

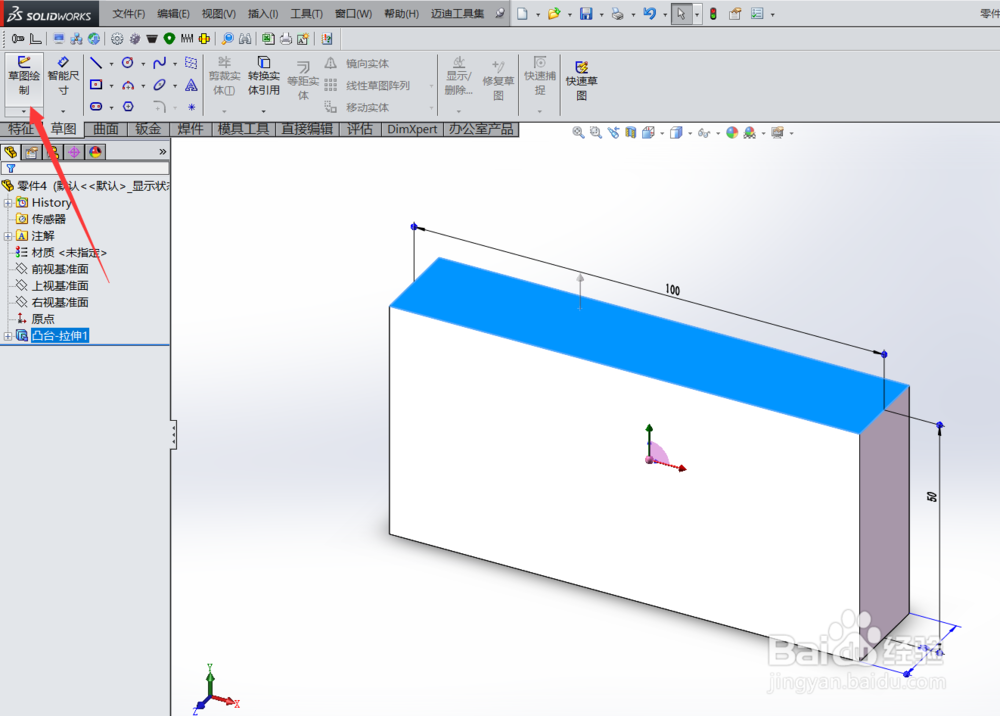

然后点草图，选中新建草图，绘制一个草图

3/8

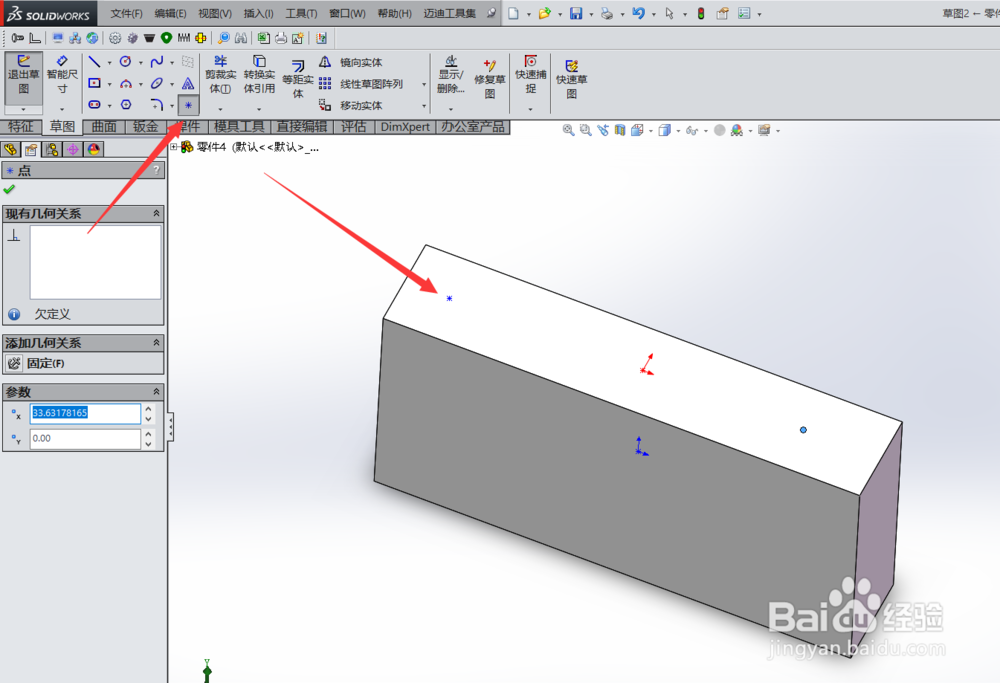

之后我们选择草图里的点，在要打孔的差不多的位置绘制点

4/8

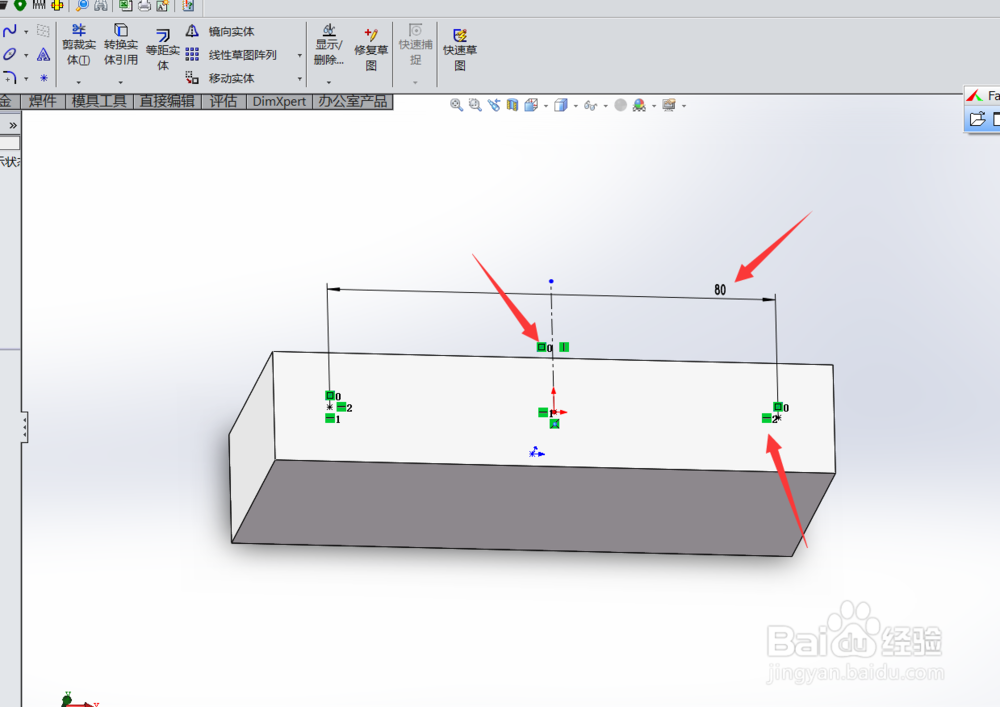

然后通过尺寸以及几何关系，将点完全定义

5/8

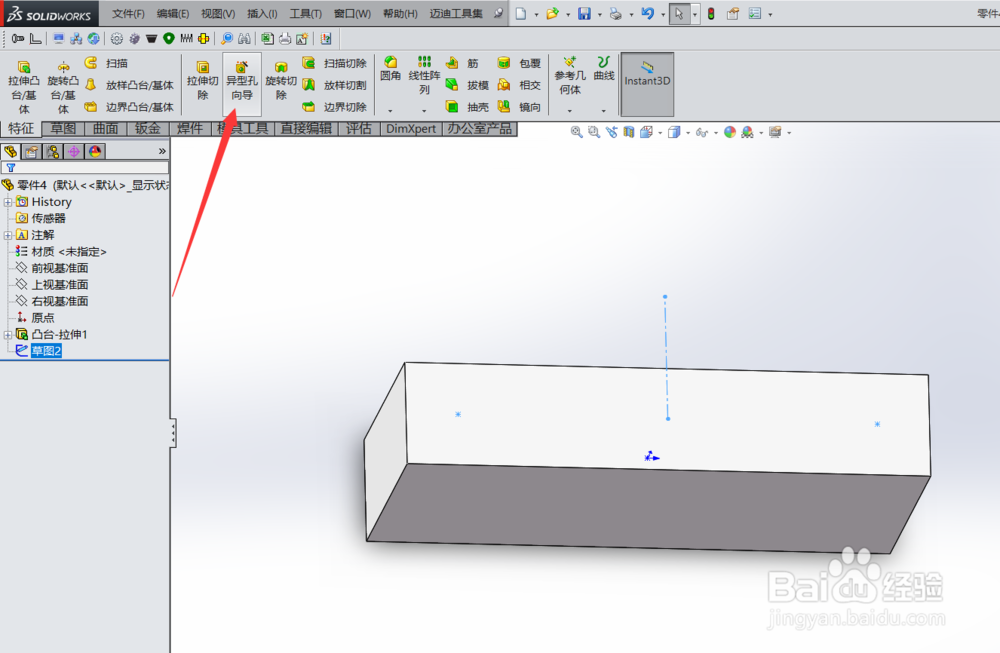

之后我们退出草图，点击特征里的异型导向孔

6/8

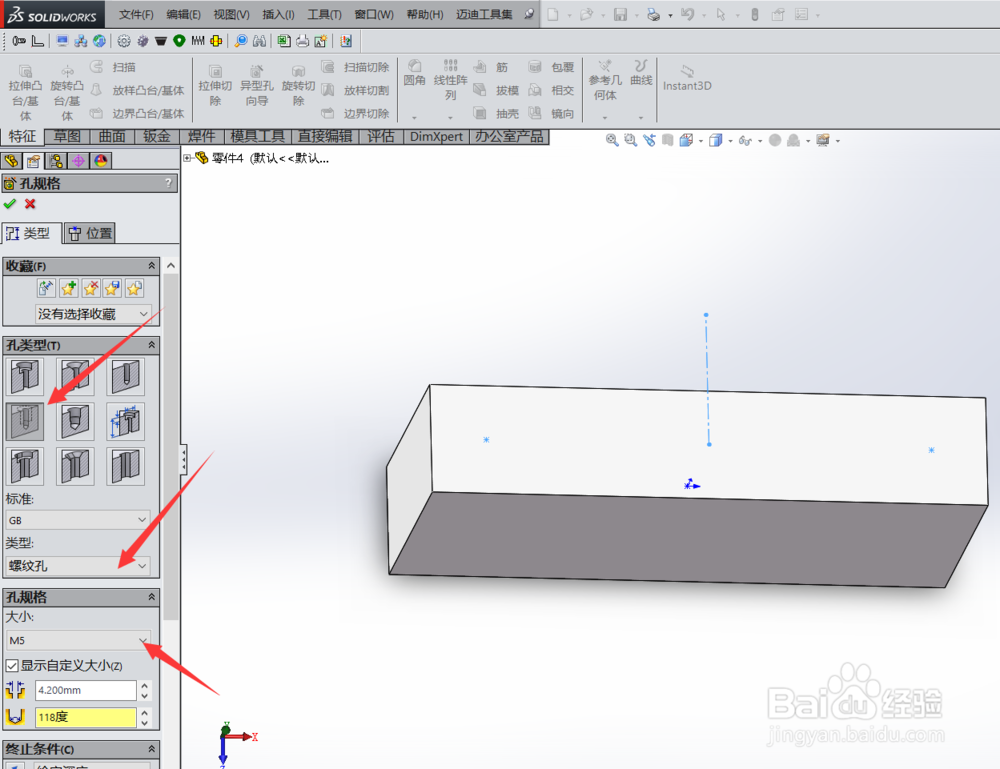

然后选择螺纹孔，设置螺纹孔的大小深度等

7/8

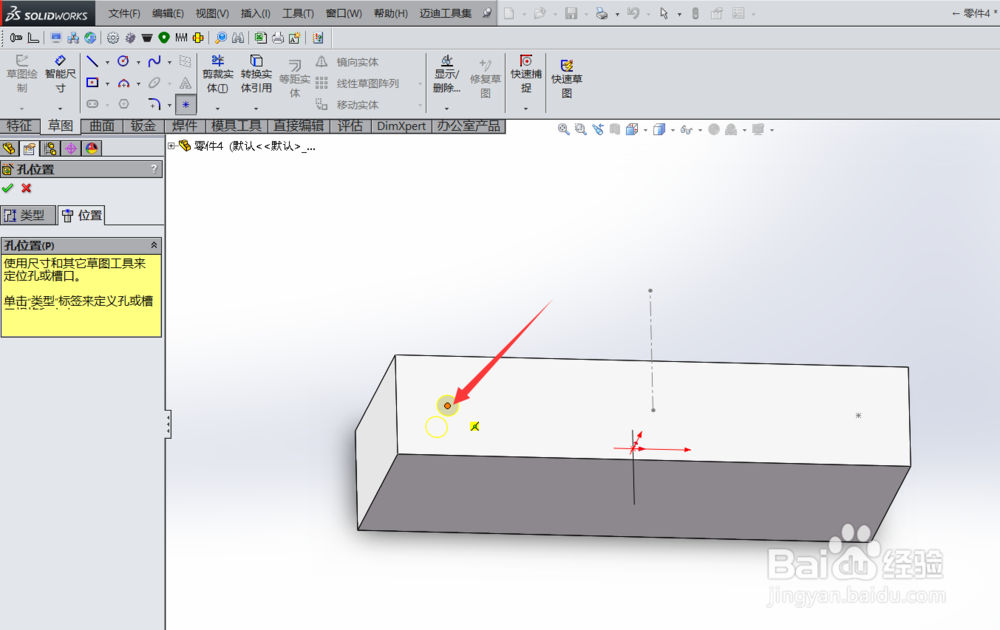

接下来点击位置，点击3D草图

8/8

在零件图上点的位置上把螺纹孔生成

总结1/1

1.点开Solidworks的零件图，选中要打孔的面

2.然后点草图，选中新建草图，绘制一个草图

3.之后我们选择草图里的点，在要打孔的差不多的位置绘制点

4.然后通过尺寸以及几何关系，将点完全定义

5.之后我们退出草图，点击特征里的异型导向孔

6.然后选择螺纹孔，设置螺纹孔的大小深度等

7.接下来点击位置，点击3D草图

8.在零件图上点的位置上把螺纹孔生成

注意事项

绘制螺纹孔也可以先在零件上打螺纹孔，在编辑螺纹孔的3D草图来确定螺纹孔的位置
