工程制图中图形的完整与可使用离开不了尺寸的标注，尺寸标注的工作量一般会占到总工作量一半之上，本经验即是为指导新手学习标注基本尺寸而写。工具/原料moreCAXA CAD电子图板工程制图基本知识方法/步骤1/2分步阅读

打开CAXA CAD电子图板，并绘制或打开所要进行此操作处理的工程图，如图所示。

2/2

单击CAXA电子图板界面上方菜单栏上的“常用”——“标注”里的“尺寸标注”图标，如图所示。

边缘圆孔定位尺寸的标注

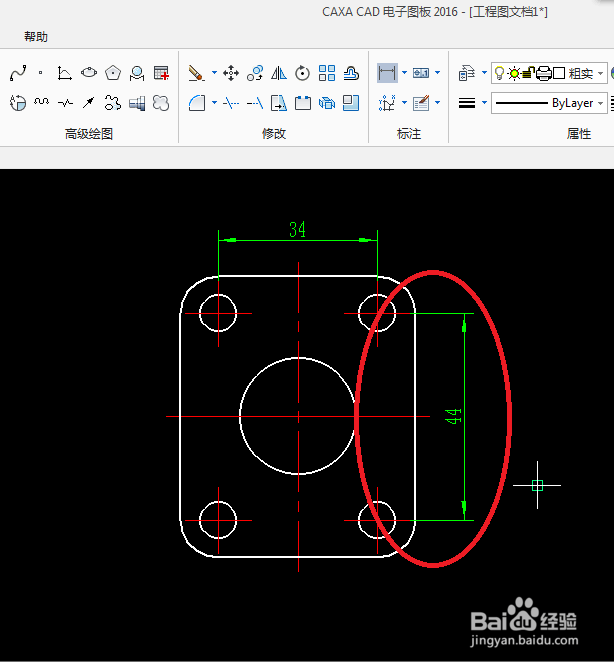

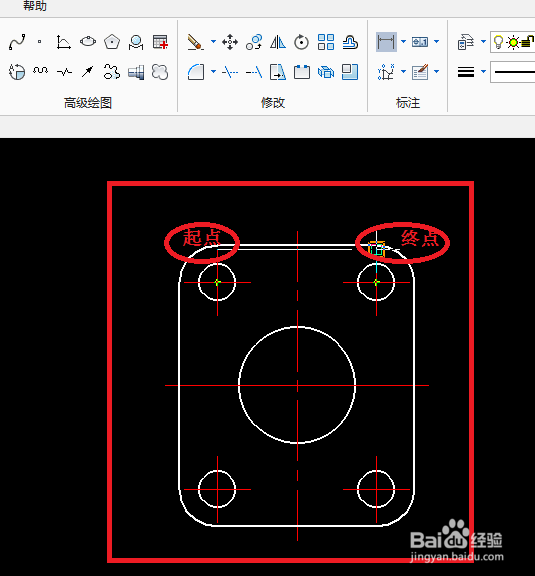

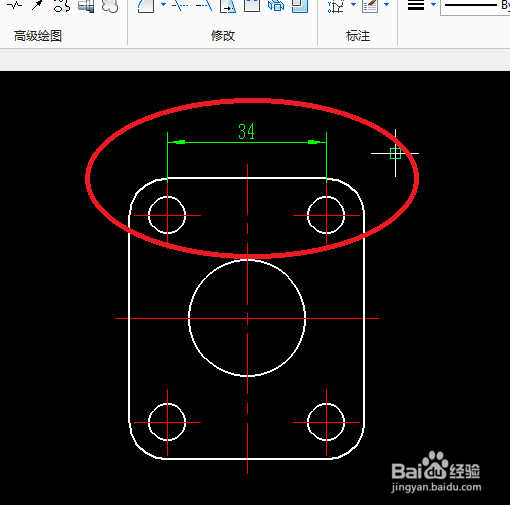

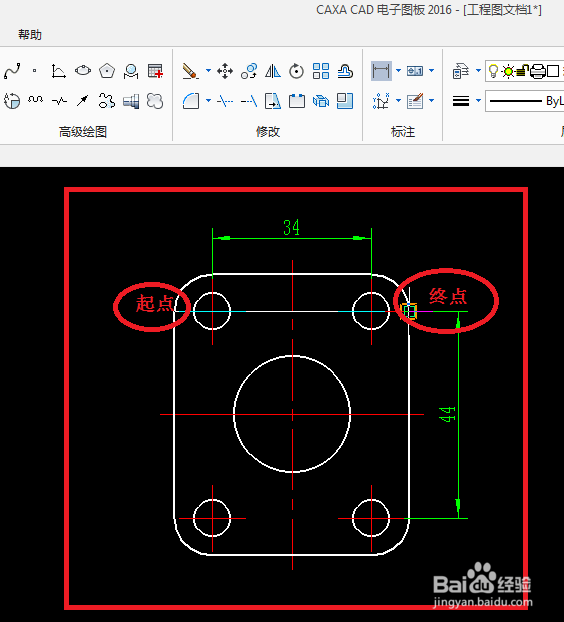

首先，标注X方向上的边缘圆孔的定位尺寸，点击鼠标左键指定要标注尺寸的图形元素的起点（即边缘圆孔的中心点），移动鼠标到标注尺寸的图形元素的终点（即另一边缘圆孔的中心点），然后再次点击鼠标左键以确认，移动鼠标使标注的尺寸至合适的位置，单击左键以完成；同理标注Y方向上的此尺寸，如图所示。

外轮廓几何尺寸的标注

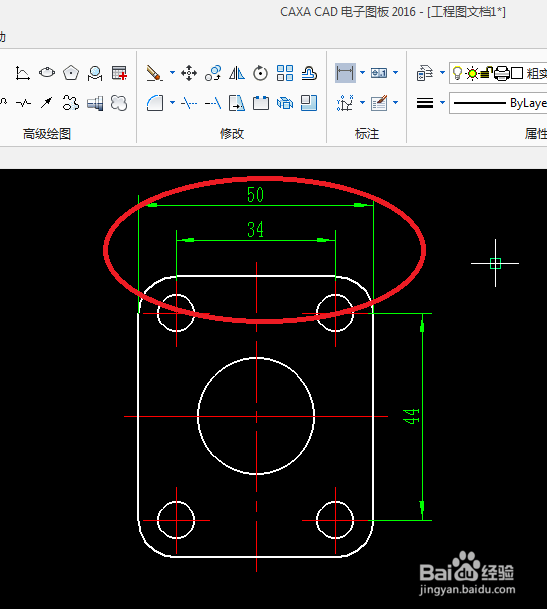

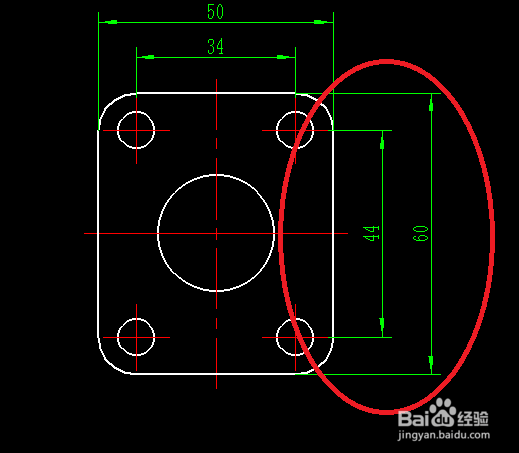

首先，标注X方向上的外轮廓几何尺寸，点击鼠标左键指定要标注尺寸的图形元素的起点，移动鼠标到标注尺寸的图形元素的终点，然后再次点击鼠标左键以确认，移动鼠标使标注的尺寸至合适的位置，单击左键以完成；同理标注Y方向上的此尺寸，如图所示。

内部圆孔尺寸的标注

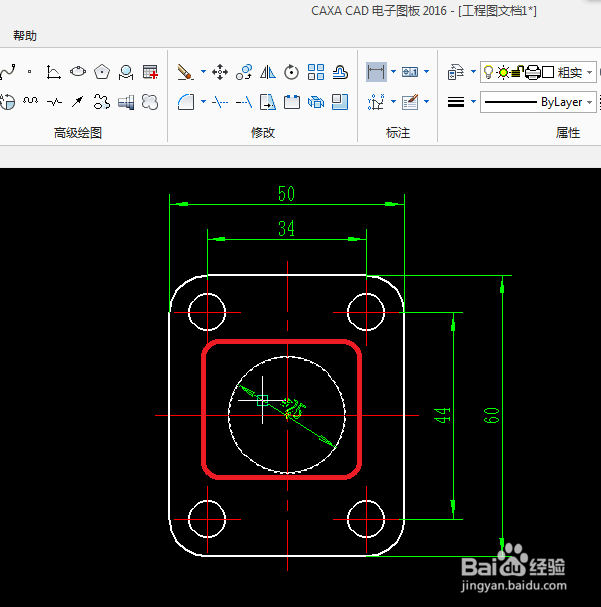

移动鼠标到标注尺寸的内部圆孔线上，单击鼠标左键以确认，然后使标注的尺寸至合适的位置，单击左键以完成，如图所示。

边缘圆孔尺寸的标注

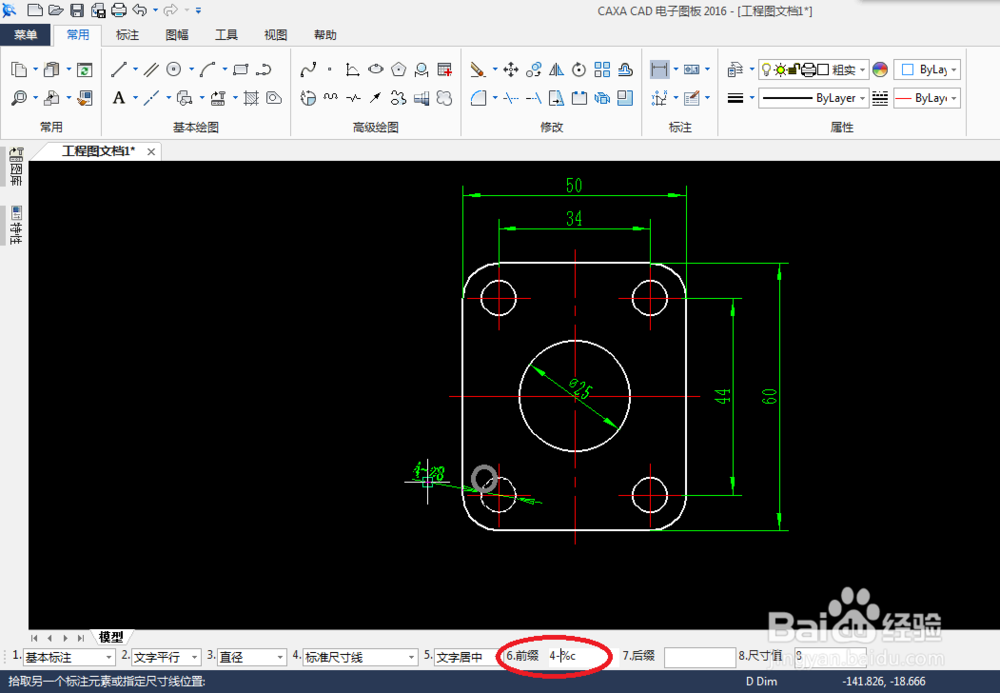

移动鼠标到标注尺寸的内部圆孔线上，单击鼠标左键以确认；然后将合适的参数输入窗口左下角输入参数栏中的“前缀”后的方框中，例如“4-%c”，如图所示。

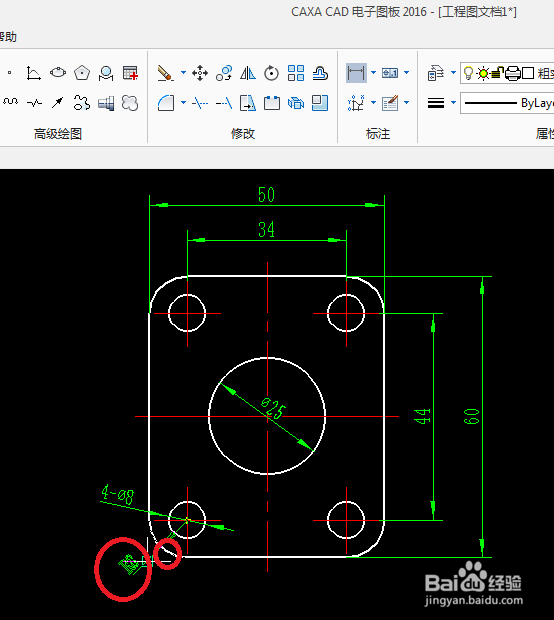

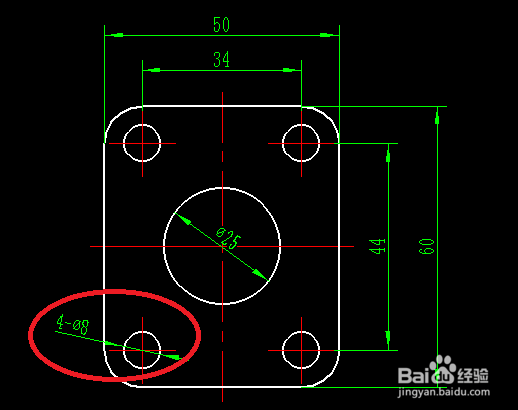

然后移动鼠标使标注的尺寸至合适的位置，单击左键以完成，如图所示。

外轮廓倒圆角尺寸的标注

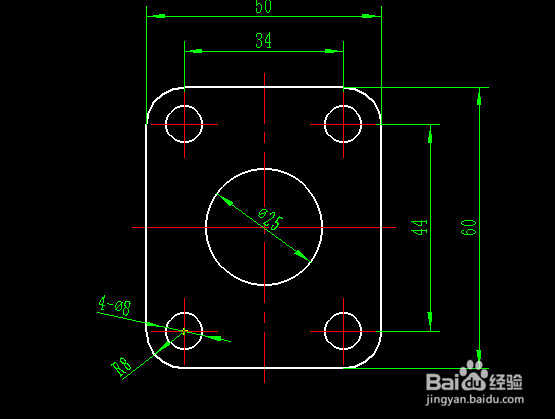

移动鼠标到标注尺寸的外轮廓倒圆角线上，单击鼠标左键以确认，然后使标注的尺寸至合适的位置，单击左键以完成，如图所示。

注意事项

本经验是基本尺寸标注的技巧，其它更为复杂的标注是其操作的简单或复杂叠加；

尺寸标注遵循以最少的标注说明所有的图形信息的原则，不是标注越多越好。
