本文讲解Creo 7.0样式放置曲线功能的详细使用方法工具/原料moreCreo 7.0待进行样式放置曲线处理的零件模型方法/步骤1/8分步阅读

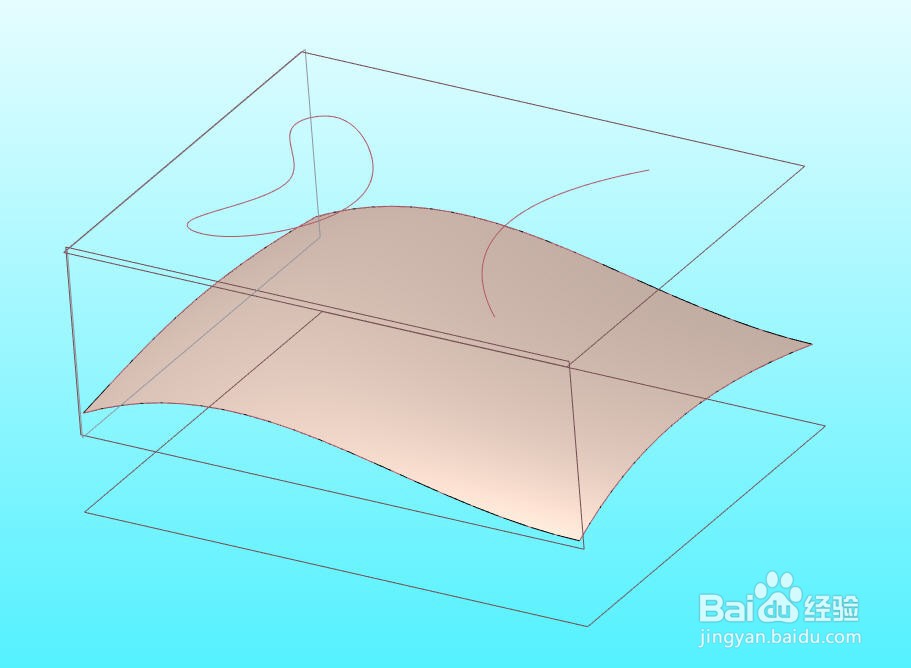

打开待进行样式放置曲线处理的零件模型，我们将把上面的两条平面曲线通过样式放置曲线功能投影到曲面上。

2/8

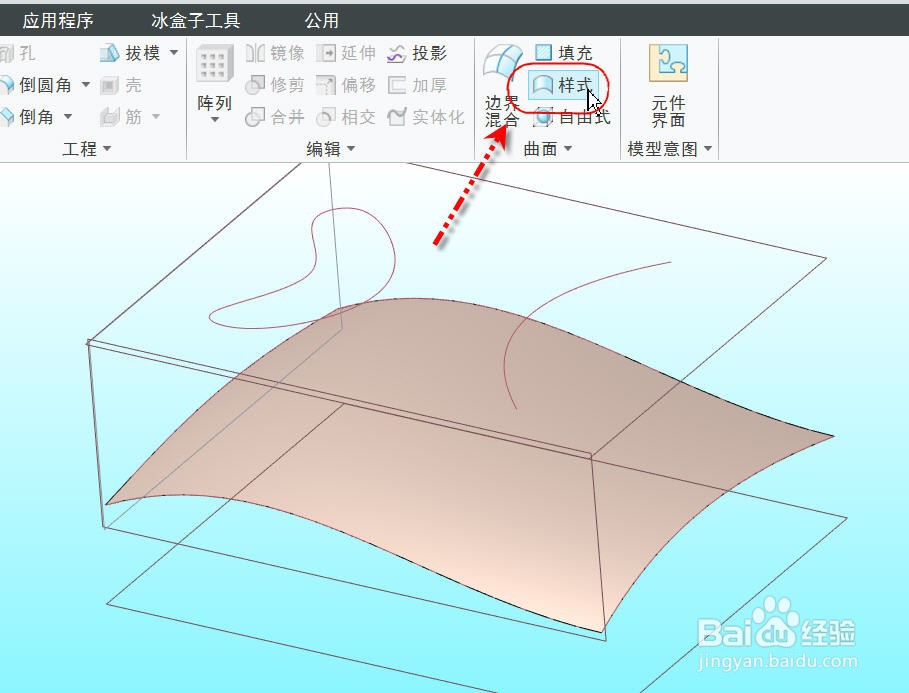

点击【模型】选项卡上的【样式】按钮进入样式特征选项卡。

3/8

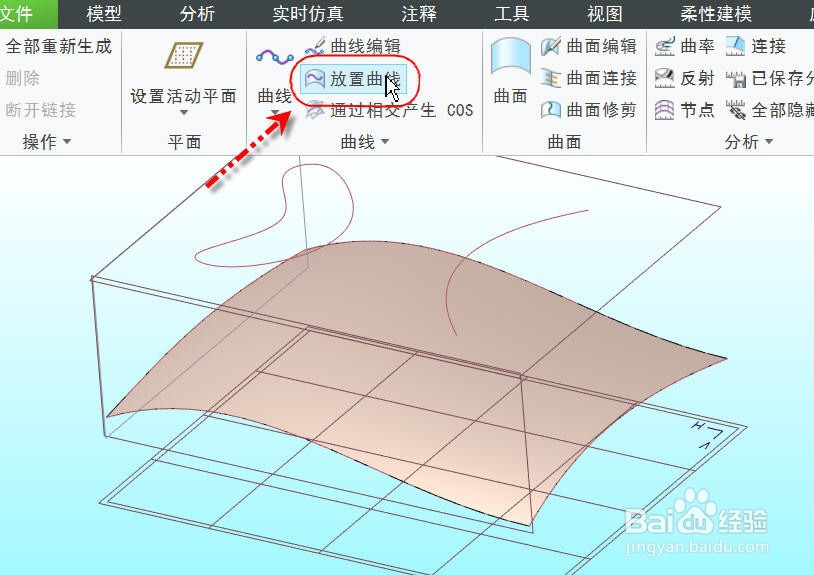

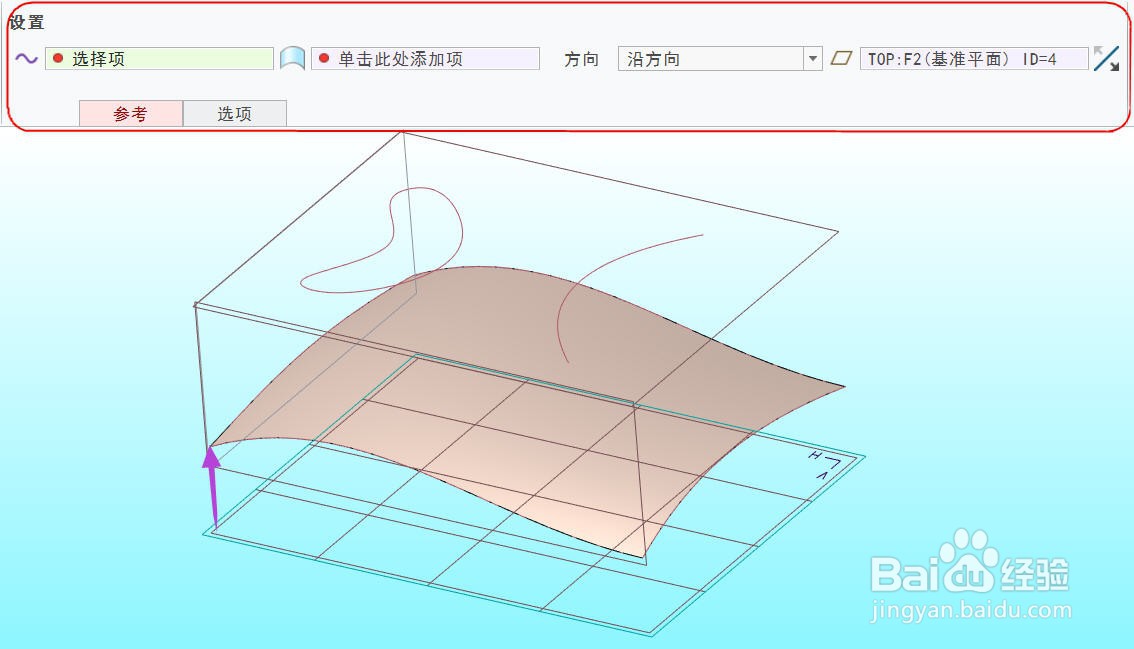

点击【放置曲线】按钮打开【放置曲线】操控面板

4/8

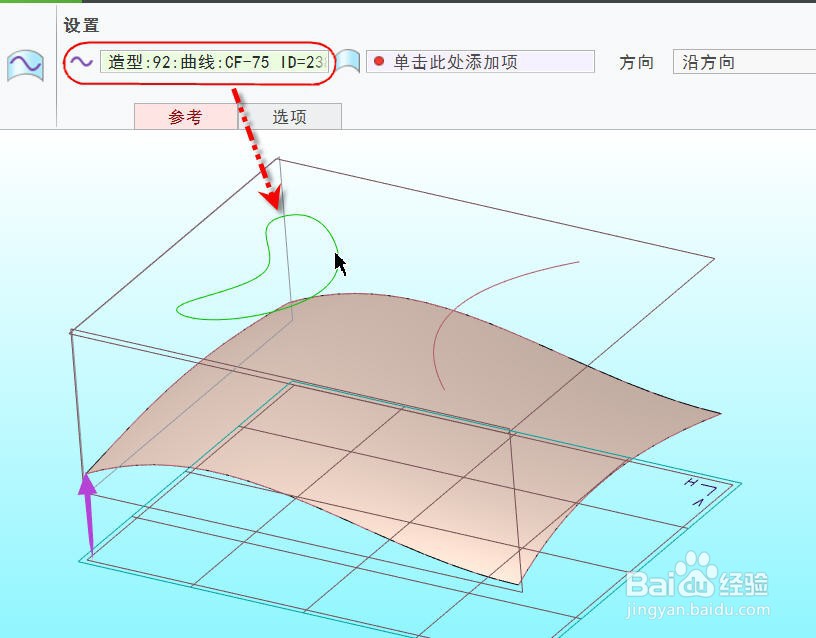

点击并激活【参考曲线】输入框并选择左侧封闭曲线，然后点击并激活【参考曲面】输入框并选择图示的曲面。

5/8

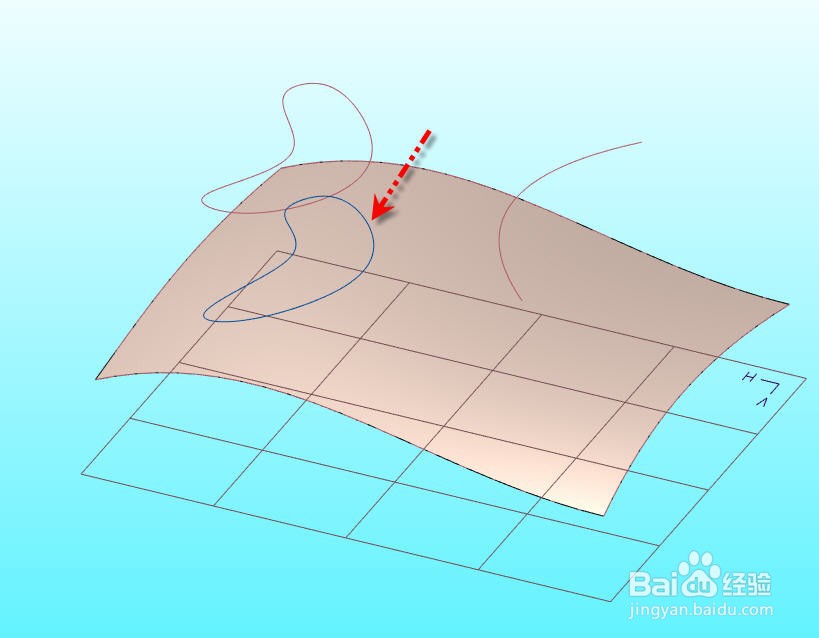

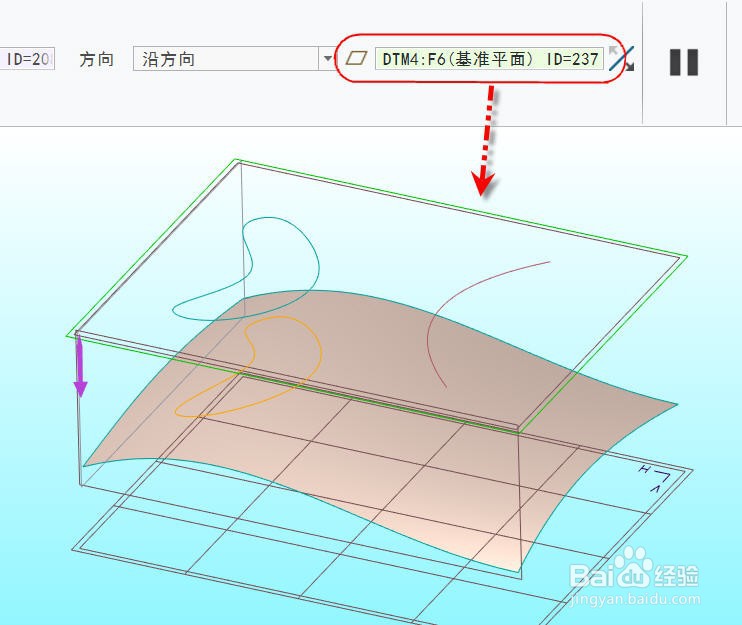

点击并激活【方向】输入框并选择图示的DTM4，然后点击【确定】关闭操控面板完成放置曲线操作，得到封闭曲线在曲面上放置的曲线，如图所示。

6/8

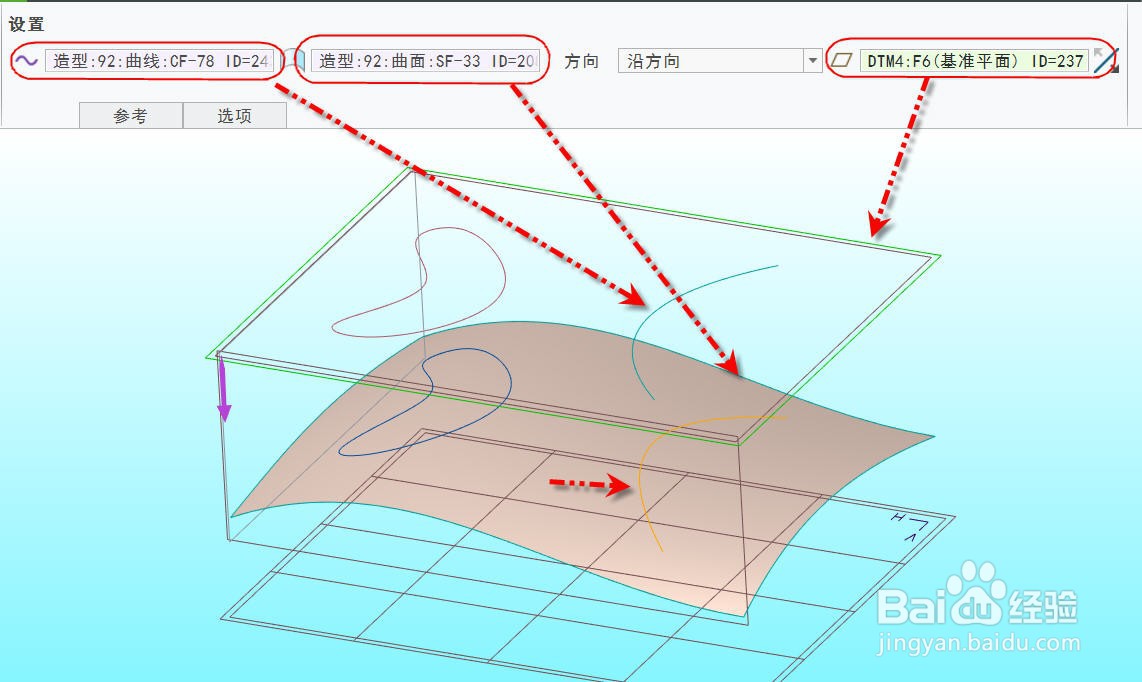

同上方法重新进入【放置曲线】操控面板开始放置第2条曲线，这一次曲线参考选择右侧开放曲线，参考曲面和方向还是同上

7/8

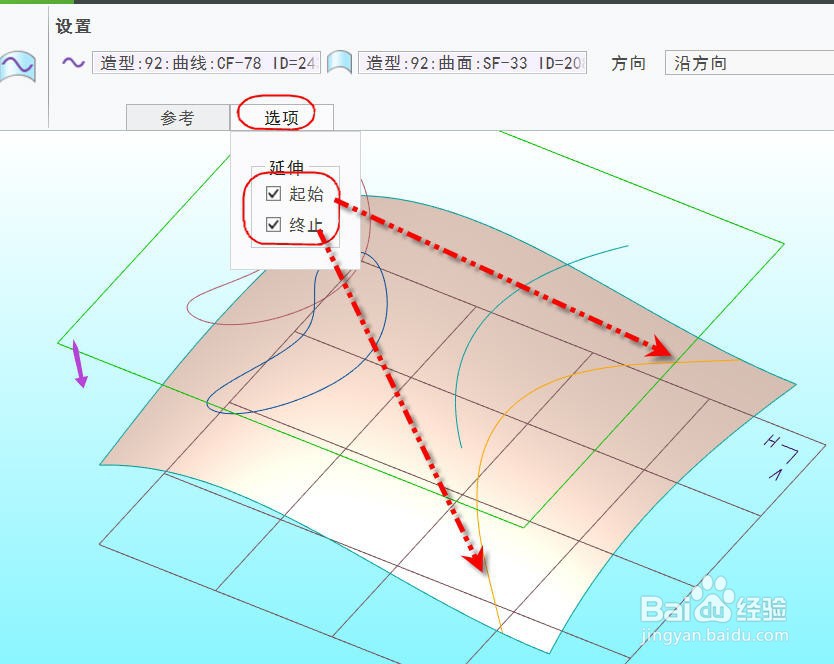

点击并展开【选项】选项页，然后勾上延伸选项组下的【起始】和【终止】选项。点击【确定】关闭操控面板完成放置曲线功能，得到第2条放置的曲线，如图所示。

8/8

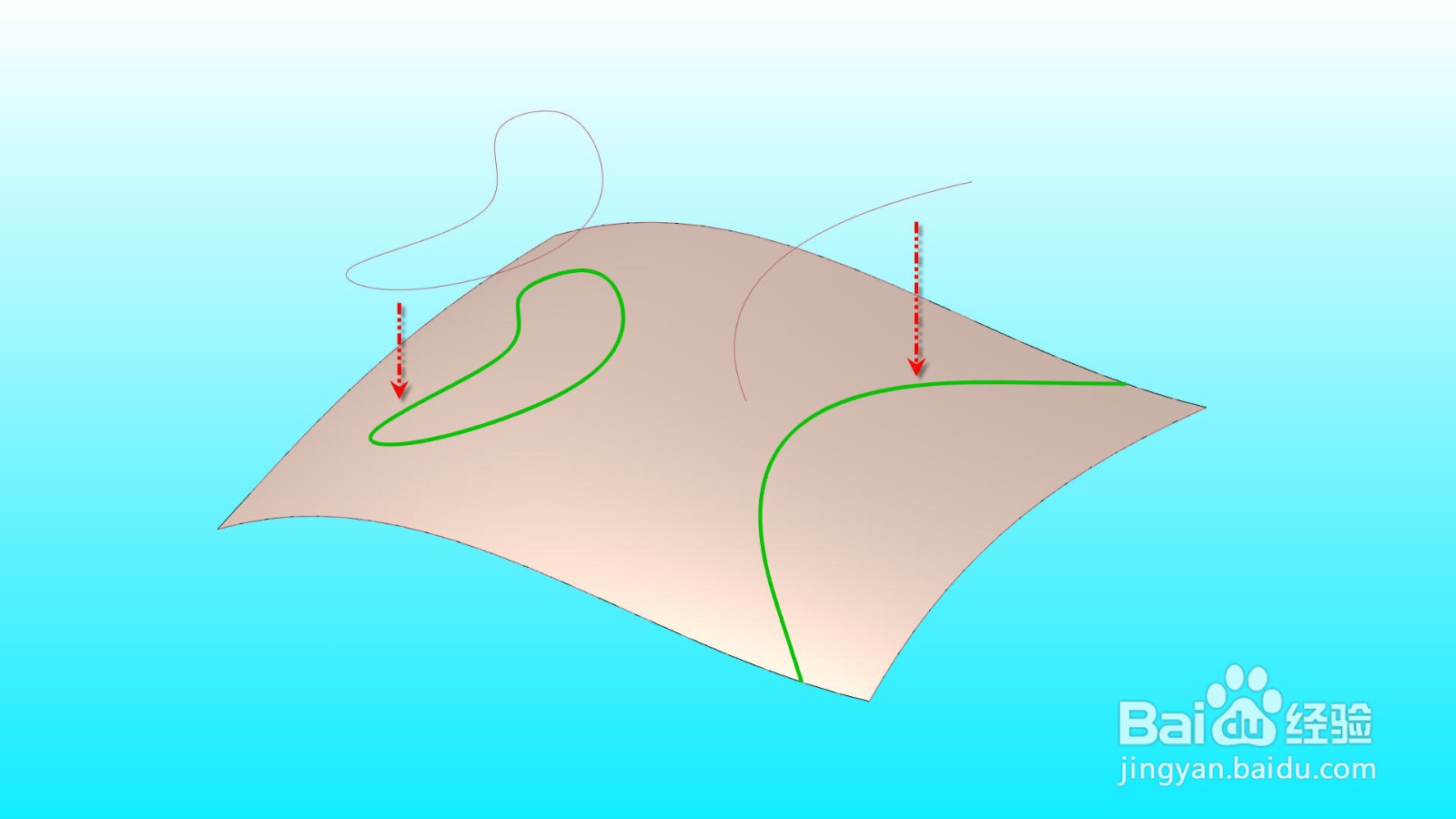

最后，得到的两条放置曲线如下图所示

注意事项

在使用封闭的曲线进行放置曲线操作时不能启用延伸选项，否则将导致放置失败

选择的曲线如果无法延伸到曲面边界，此时启用延伸选项也会导致放置失败。
