LabVIEW在编写程序的时候，在有些场合需要动态图片更形象的显示出正在执行的动作；工具/原料moreLabVIEWAnimation GIF Control实现方法11/7分步阅读

打开LabVIEW，新建VI，前面板-控件-.NET与ActiveX-ActiveX容器；

2/7

选择ActiveX-右击选择插入ActiveX对象...;

3/7

从弹出的“选择ActiveX对象”对话框中，选择“Animation GIF Control”，点击确定；

4/7

选择“AniGIF”，右击-选择AniGIF-Properties；

5/7

选择Browse...，选择自己需要加载的gif格式的动画图片，然后点击确定；

6/7

切换到程序框图，1）加载程序框图-函数-编程-应用程序控制-调用节点；1）加载程序框图-函数-编程-结构-条件结构；

7/7

将各个接线端连接起来，如下图所示，通过布尔控件选择条件结构的不同分支，从而通过调用节点执行GIF格式的图片Play和Stop；

实现方法21/3

实现方法2的前面【步骤1步骤2步骤3和实现方法1一致；

2/3

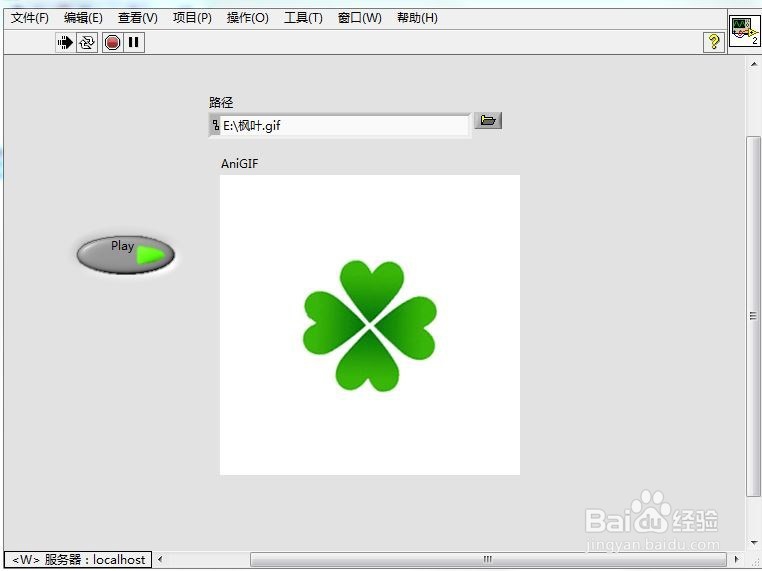

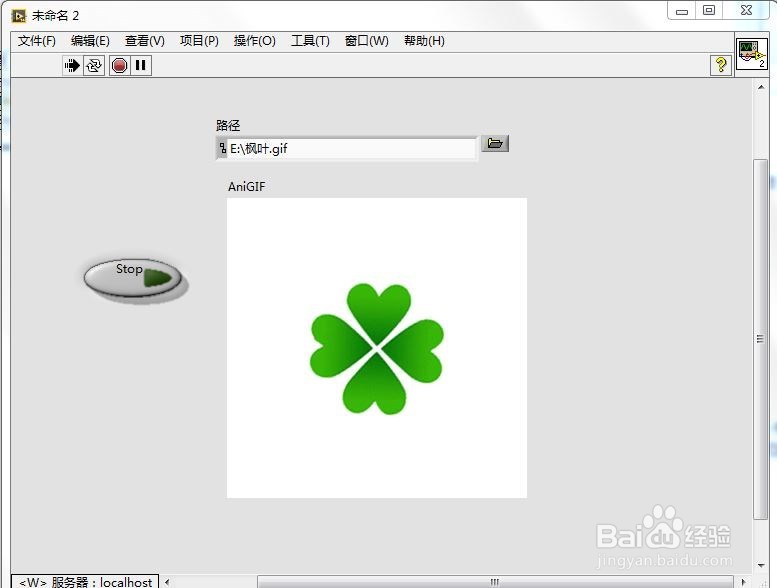

打开LabVIEW，新建VI，比第一种方法增加：前面板-控件-新式-字符串与路径-文件路径输入控件；选择我们需要加载显示的Gif格式的图片；

3/3

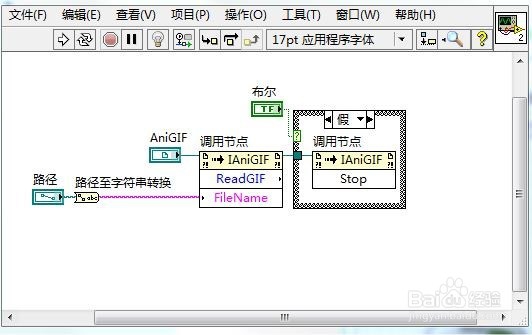

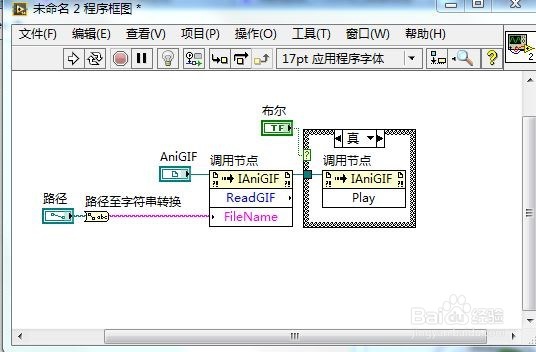

将各个接线端连接起来，如下图所示，通过调用节点ReadGIF方法获得FileName，再通过布尔控件选择条件结构的不同分支，从而通过调用节点执行GIF格式的图片Play和Stop；

注意事项

实现对GIF格式的文件控制，需要先加载Animation GIF Control插件
