有时候别人发给你的cad文件用多重插入的方式加密了，造成整个图形就是一个块，不能编辑……工具/原料moreautocad方法1：普通多重插入块1/1分步阅读

打开图形，按ctrl+1打开属性面板，查看一下这个多重插入块的相关信息：

查看一下名称前是否有*号，名称前有*号，说明这个块应该是软件生成的匿名块，需要加载插件破解；如果名称前没有*号，直接把列数、行数改为1，在输入x命令就可以炸开了。

演示这个文件名称前有*号，接着看后面的方法……

方法2：用lsp程序破解1/5

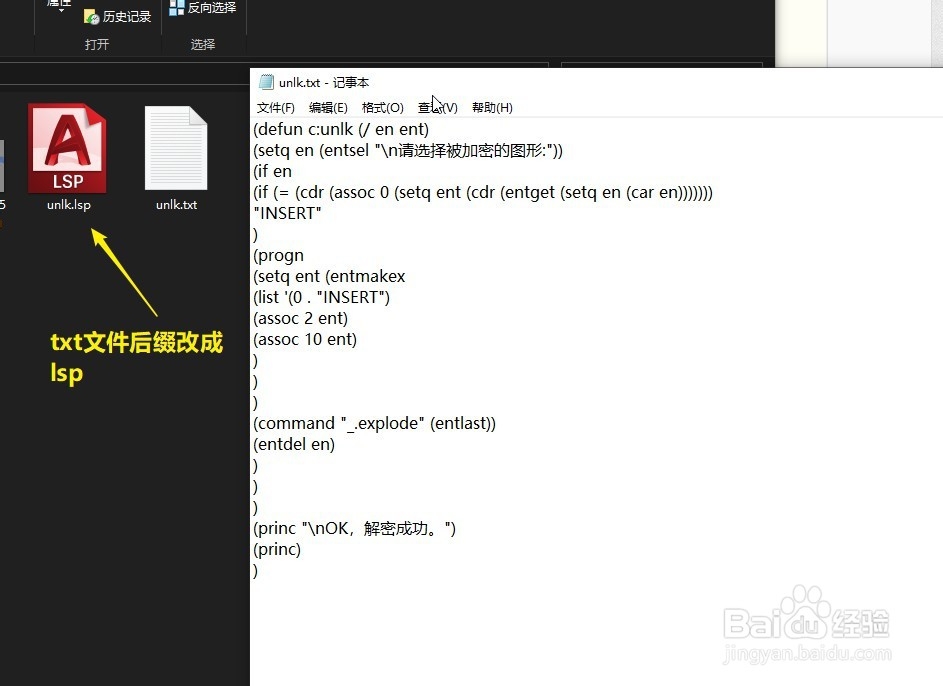

新建文本文档（记事本文件），复制以下代码，保存文件为unlk.lsp（注意后缀为lsp）。

(defun c:unlk (/ en ent)(setq en (entsel \n请选择被加密的图形:))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))INSERT)(progn(setq ent (entmakex(list (0 . INSERT)(assoc 2 ent)(assoc 10 ent))))(command _.explode (entlast))(entdel en))))(princ \nOK，解密成功。)(princ))

2/5

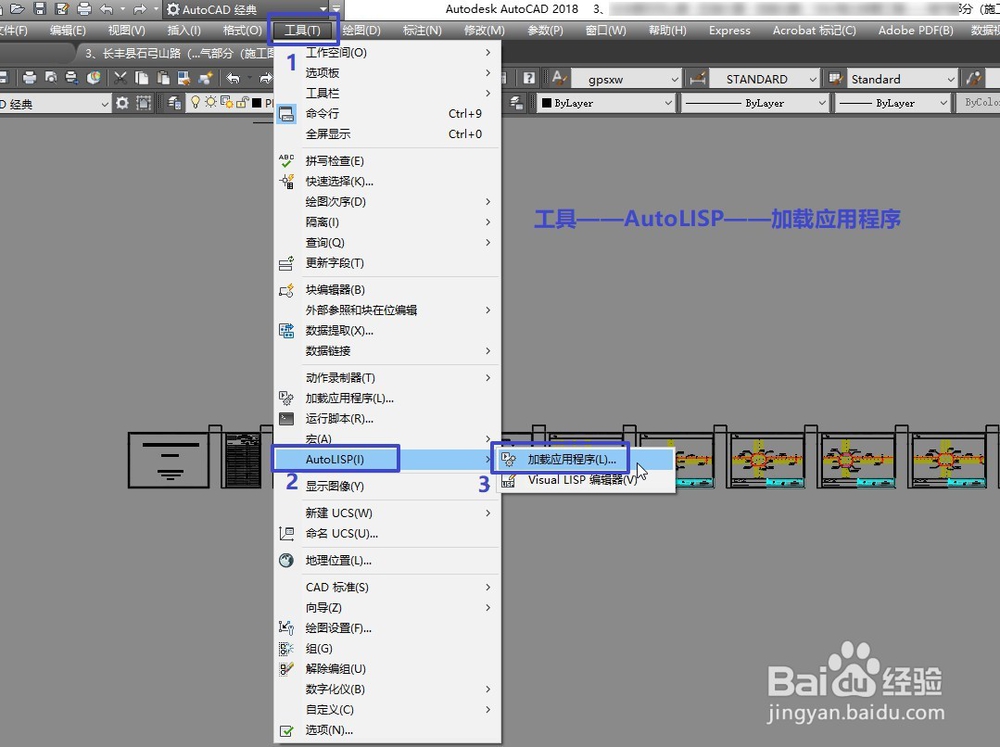

cad打开文件，菜单栏“工具”——AutoLISP——加载应用程序

3/5

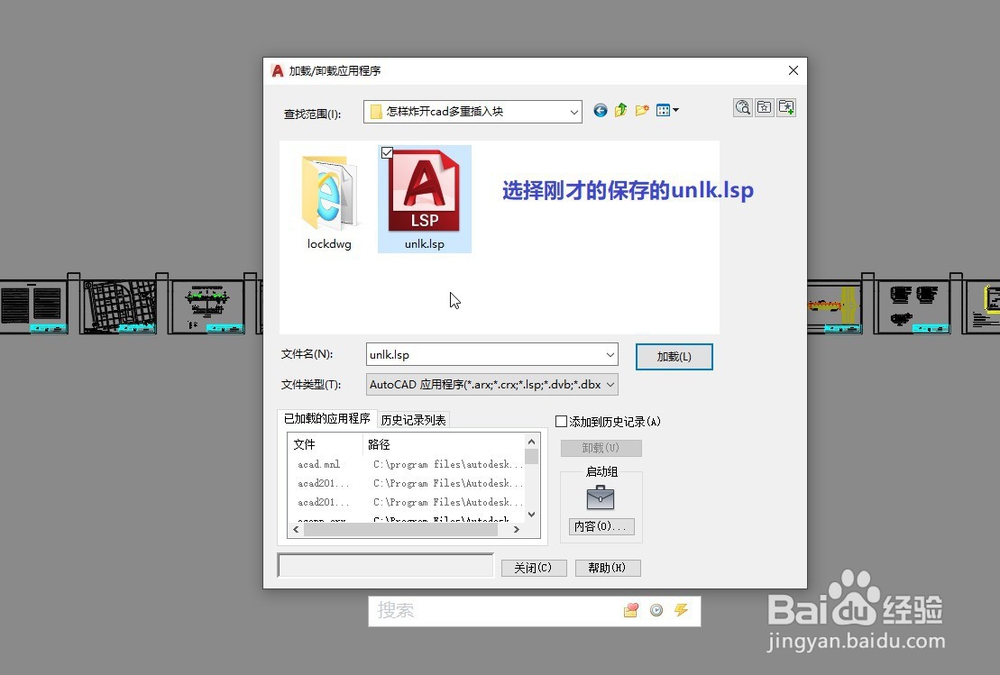

选择刚才保存的unlk.lsp

点击加载按钮

4/5

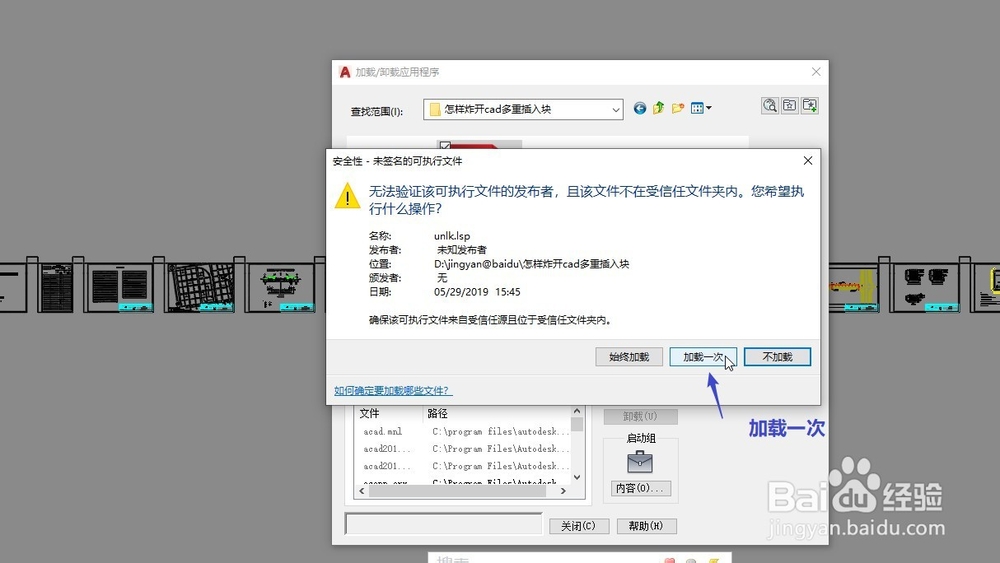

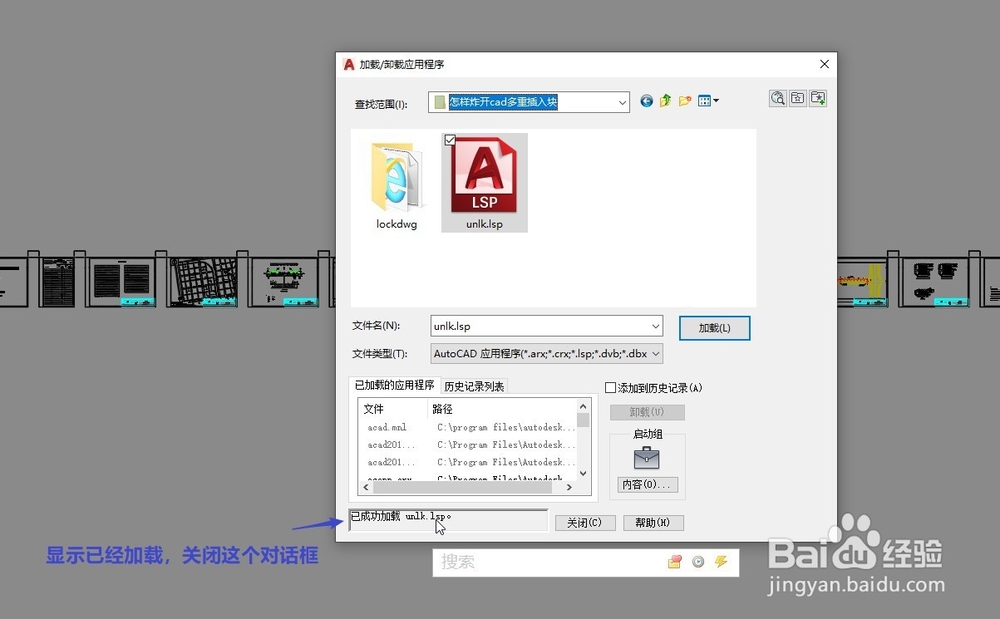

选择“加载一次”，左下角会提示加载成功，关闭这个对话框

5/5

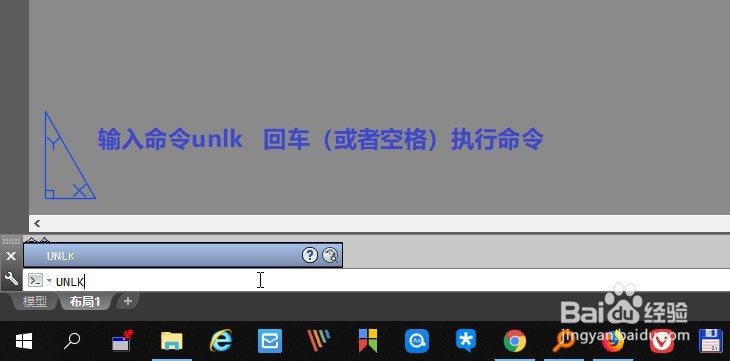

回到cad编辑界面，输入命令unlk

回车——提示选择对象——选择这个块——如果一次没有全解开——再次执行这个命令（因为这块就是多重多次插入的）

方法3：用vlx程序破解1/3

lockdwg.vlx插件

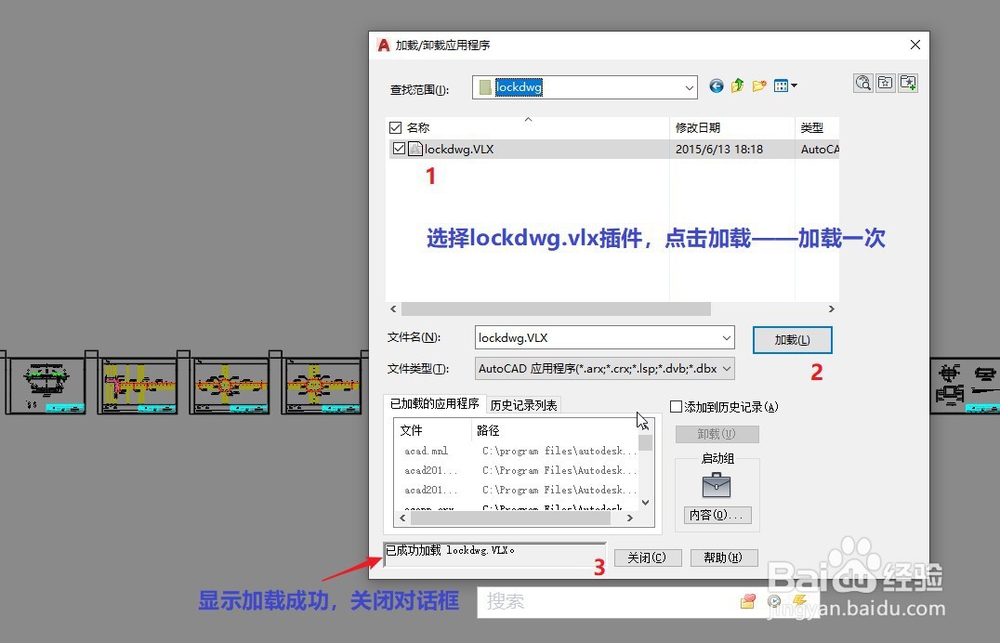

打开图纸，输入ap命令——打开加载对话框——选择lockdwg.vlx

(ap命令就是上面方法2里第2步加载程序的命令)

2/3

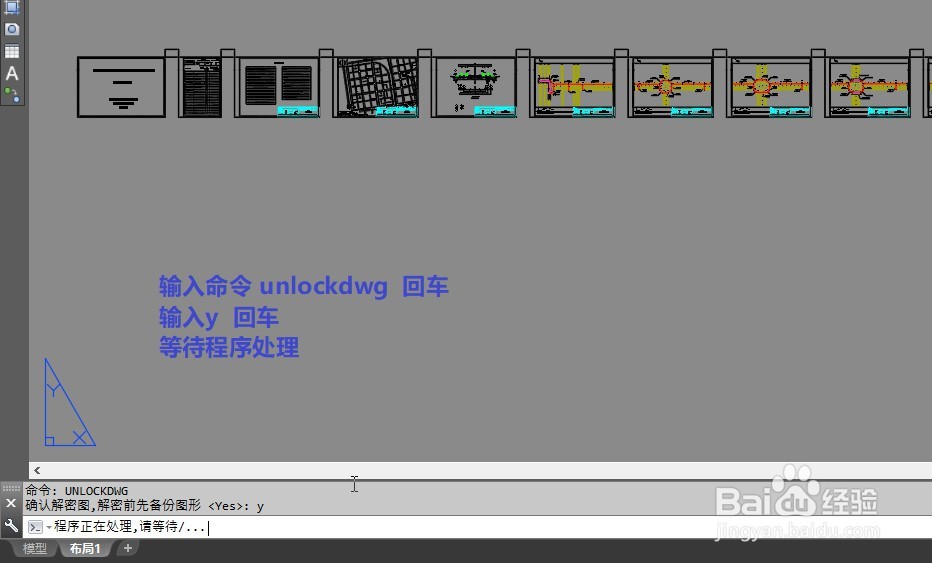

输入unlockdwg命令 回车

输入y 回车

等待程序处理

3/3

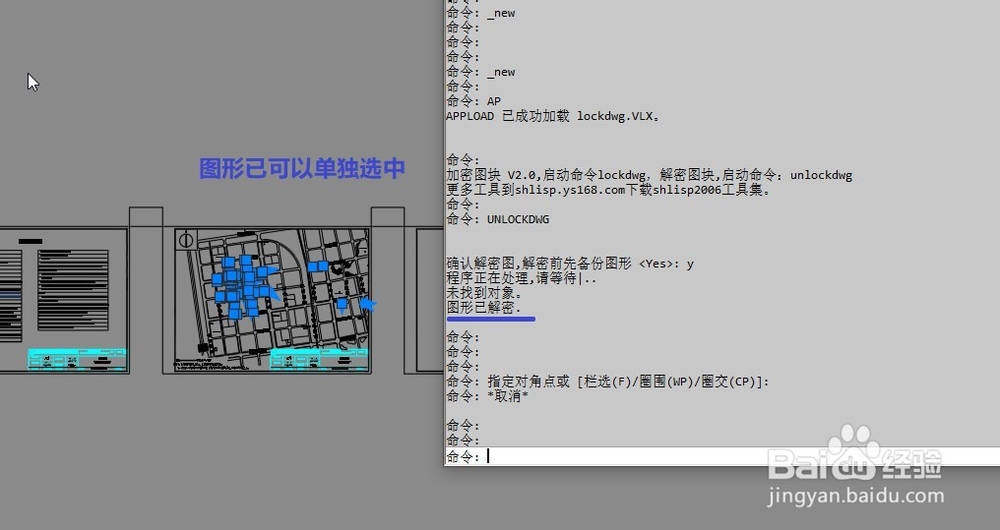

处理过后，图形已经炸开，可以单独选中了

方法4：格式转换破解1/4

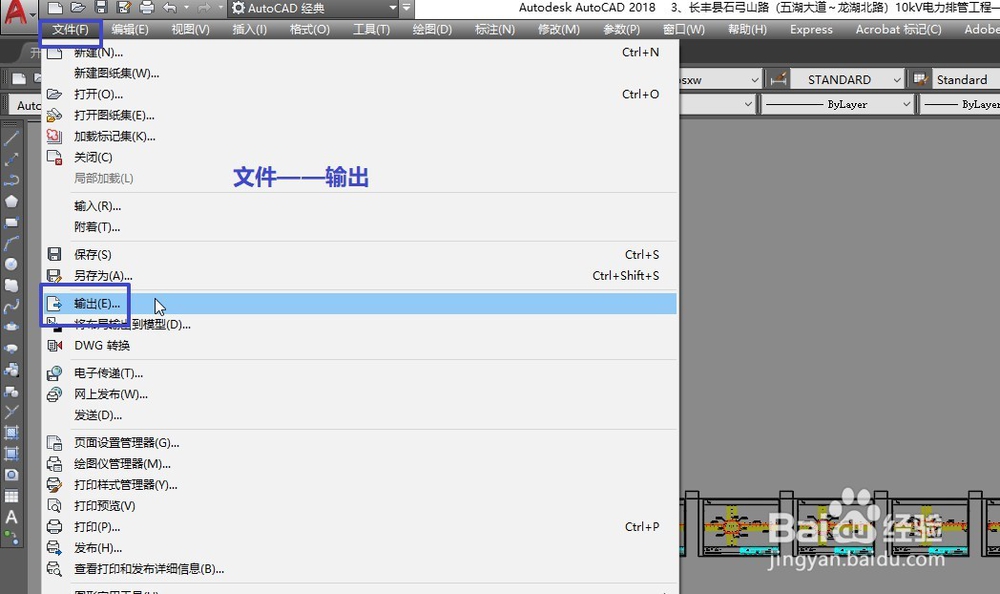

文件——输出

2/4

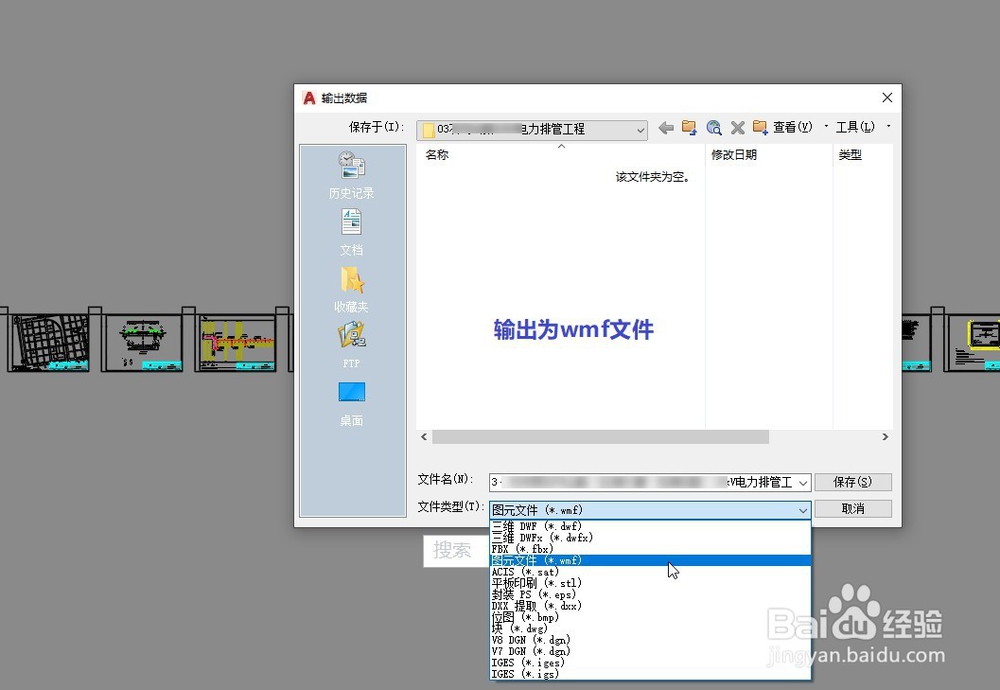

选择图元文件wmf

3/4

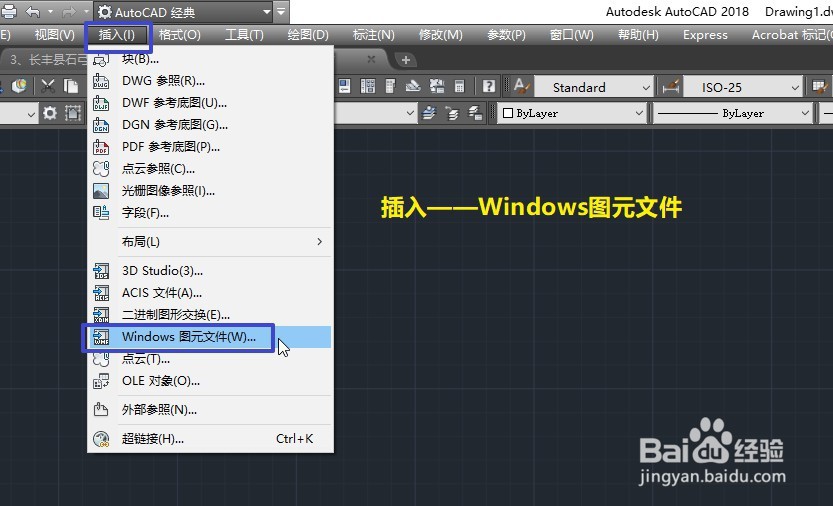

新建一个空白的cad文件，插入上一步输出的图元文件，插入过程默认选项，连续回车确认即可

4/4

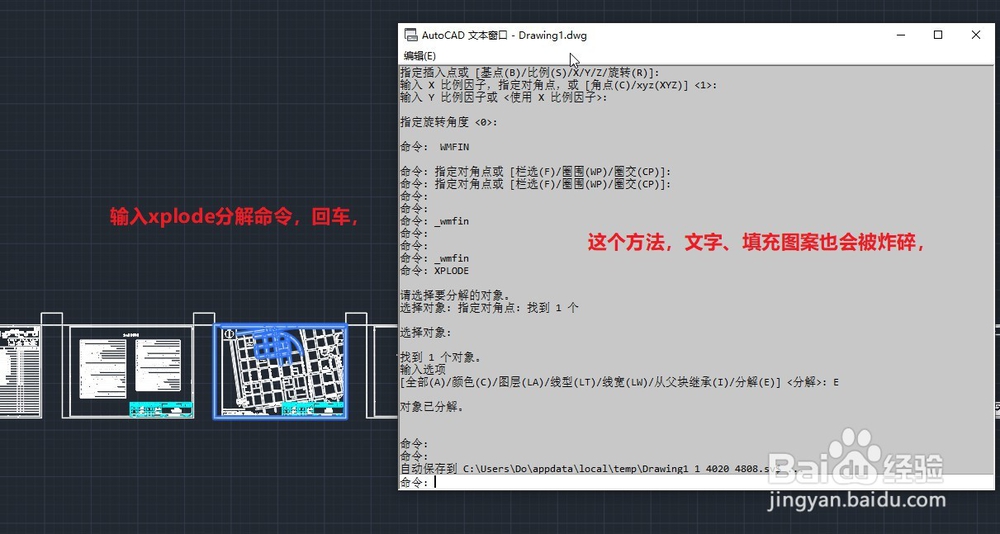

输入xplode分解命令（注意不是explode），选择分解，等处理完图像就分解好了。不过这种方法，会把文字、填充图案等都炸碎，并且生成的文件体积较大，处理过程也比较慢，一般不推荐这种方法。
