CREO装配模型中如何给单个的零件添加描述信息
来源:网络收集 点击: 时间:2024-02-13【导读】:
在一个CREO的装配模型中有时候会有很多个零件,零件的名字又不好区分,这个时候我们可能需要给每个零件做一下描述,以便于我们可以快速定位我们要找的零件是哪一个,有没有办法呢,当然是有的,下面我们一起来学习一下吧。工具/原料moreCREO6.0方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

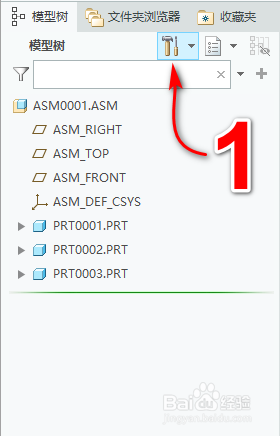

打开装配体文件,然后点击模型树位置的设置,如下图所示。

选择树列,打开树列对话框。

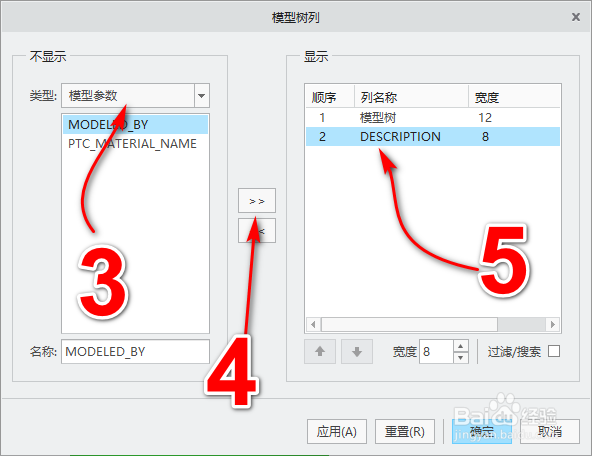

在“类型”处选择“模型参数”,并在其下方找到“DESCRIPTION”项,然后双击,或者点击4位置的向右箭头,将其添加到5位置,并在下面的“宽度”位置设置合适的长度,具体要看你需要输入注解的长度。

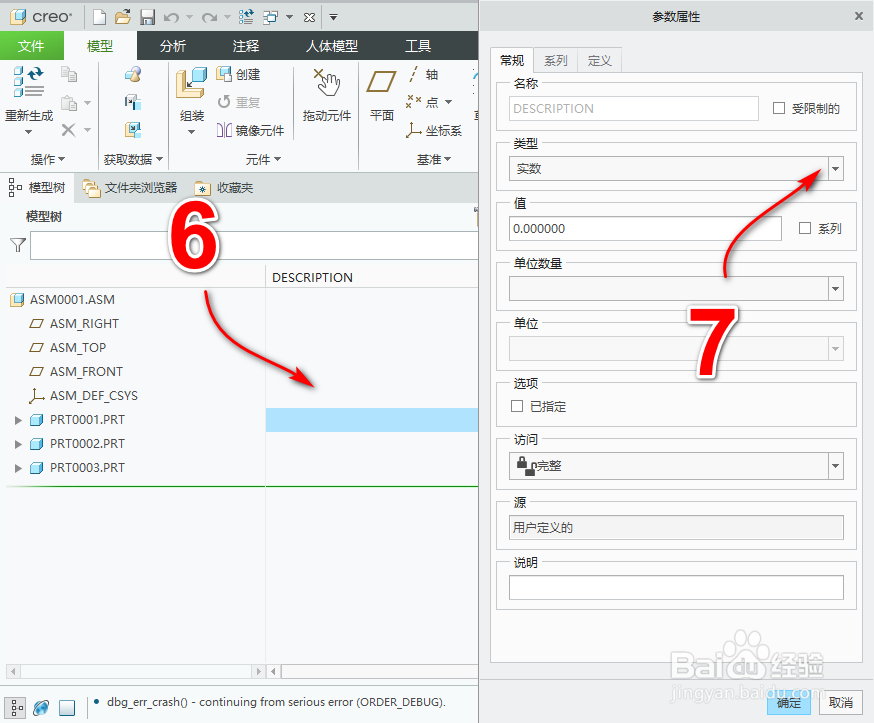

完成后,模型树中就会出现DESCRIPTION树列,如下图6位置双击,第一个零件会打开对话框,具体如下图所示,将7处的类型选择为“字符串”,完成后点击确定。

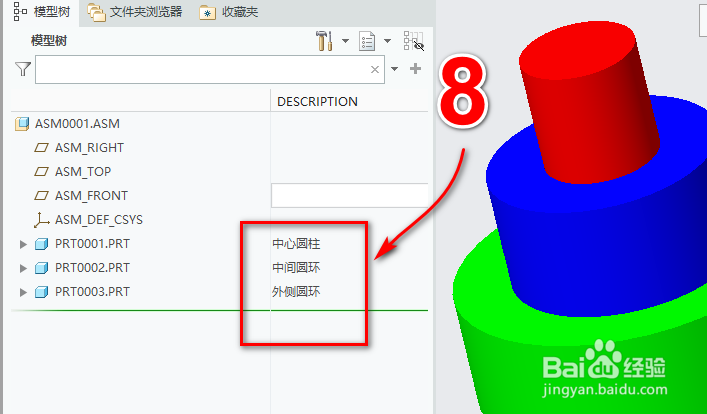

如下图所示在相应的位置输入相应的描述,完成最终效果。

该经验仅对装配体的零件有效
不同版本的软件界面等可能会有细微差异,比如有些版本不会跳出第4步中的对话框
