AutoCAD 2021直线命令如何运用
来源:网络收集 点击: 时间:2024-07-26【导读】:
本经验所学内容:学习如何运用AutoCAD 2021直线命令。品牌型号:微星台式电脑MS-7D46系统版本:Windows 10 专业版64位19044软件版本:AutoCAD 2021启动直线命令的两种方式1/2分步阅读
2/2
直线命令的使用1/2
2/2
画水平竖直线1/2
2/2
视图操作1/3
2/3
3/3
注意事项

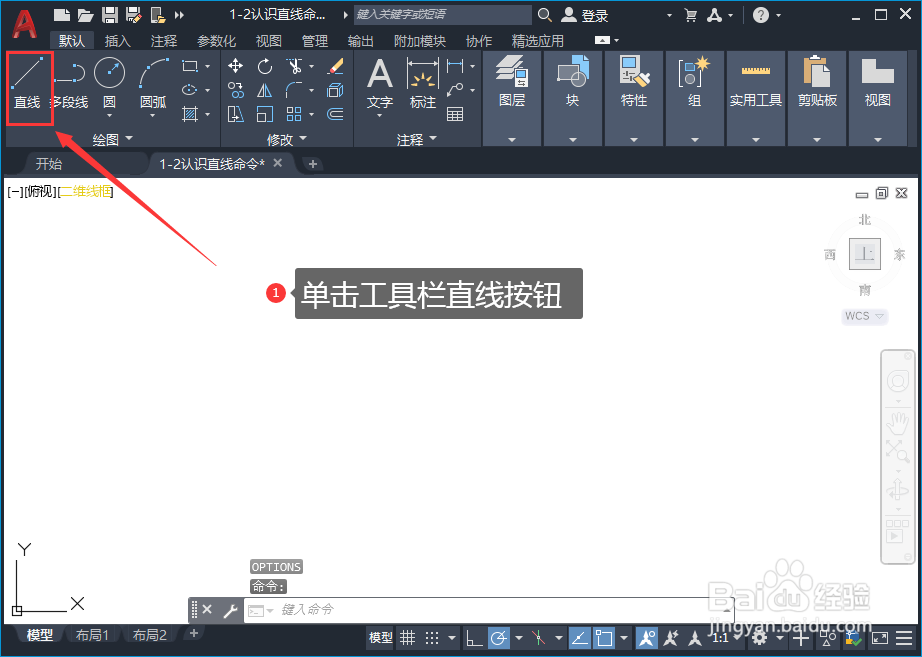

直接单击工具栏直线按钮启动直线命令。

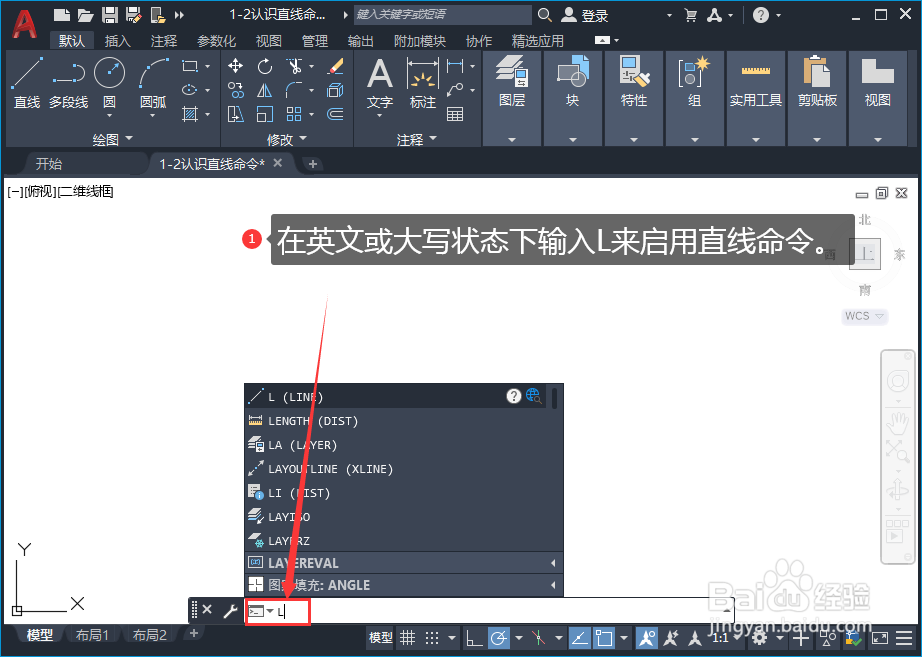

在英文或大写状态下输入“L”来启用直线命令。

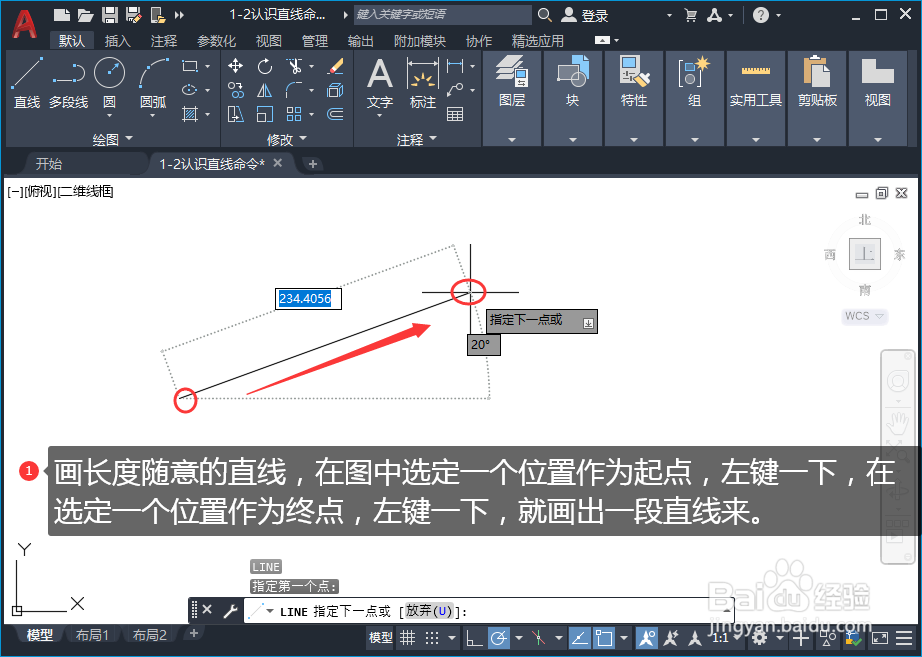

画长度随意的直线,在图中选定一个位置作为起点,左键一下,在选定一个位置作为终点,左键一下,就画出一段直线来。

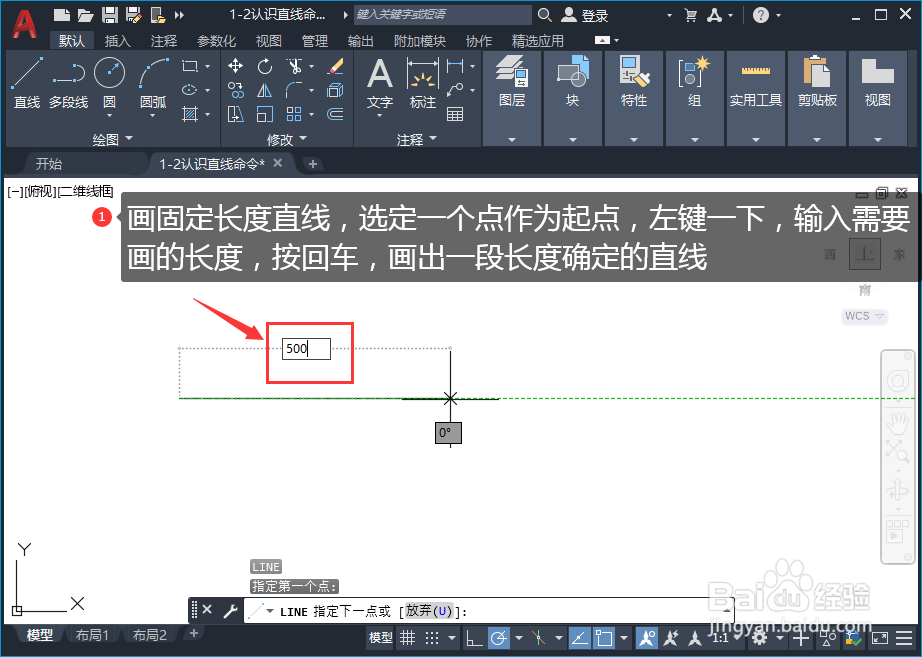

画固定长度直线,选定一个点作为起点,左键一下,输入需要画的长度,按回车,画出一段长度确定的直线。
注意:退出直线命令按ESC键或鼠标右键,确认

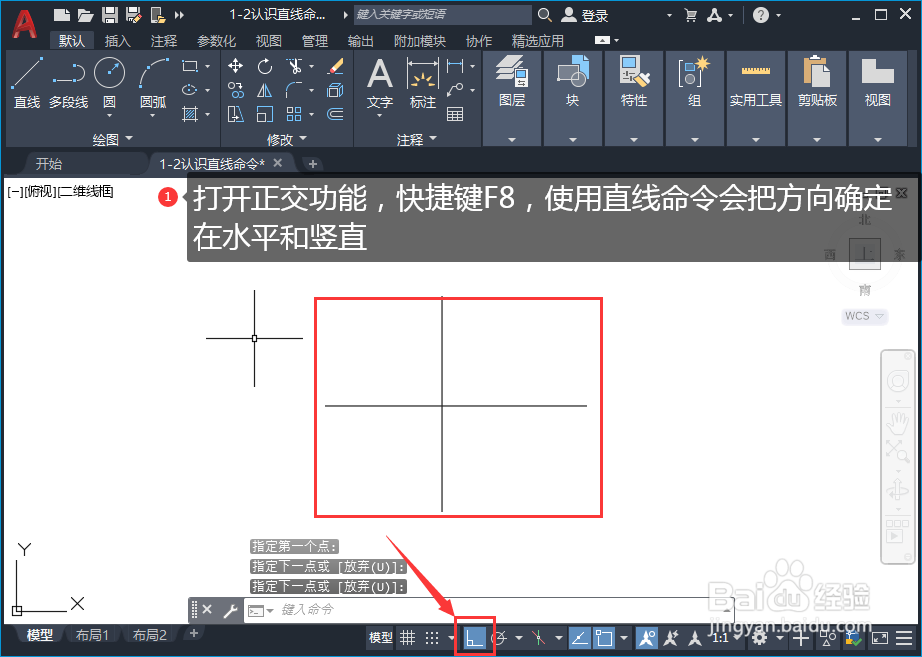

打开正交功能,快捷键F8,使用直线命令会把方向确定在水平和竖直方向再画即可。

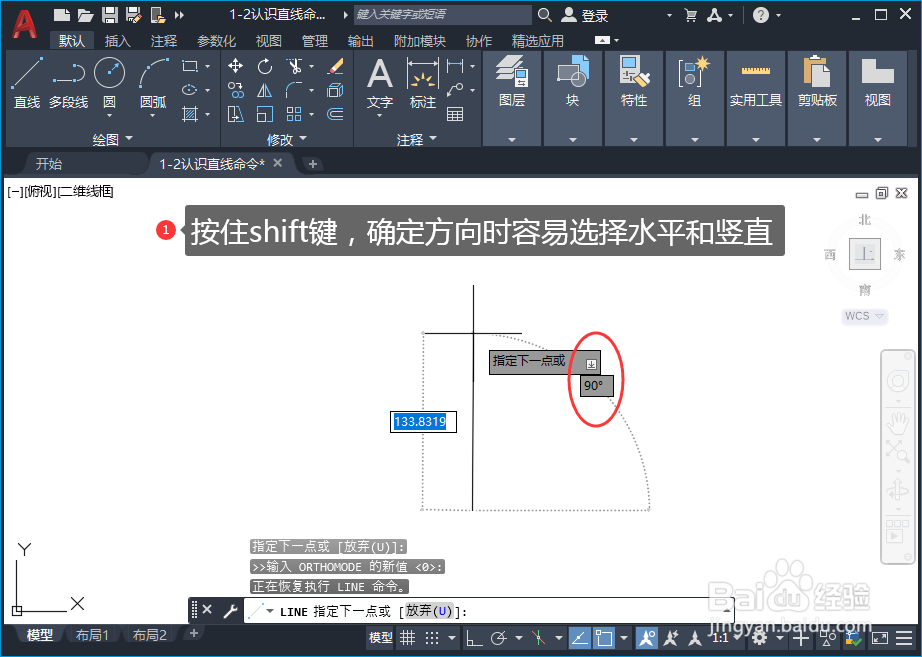

按住shift键,确定方向时容易选择水平和竖直方向再画即可。

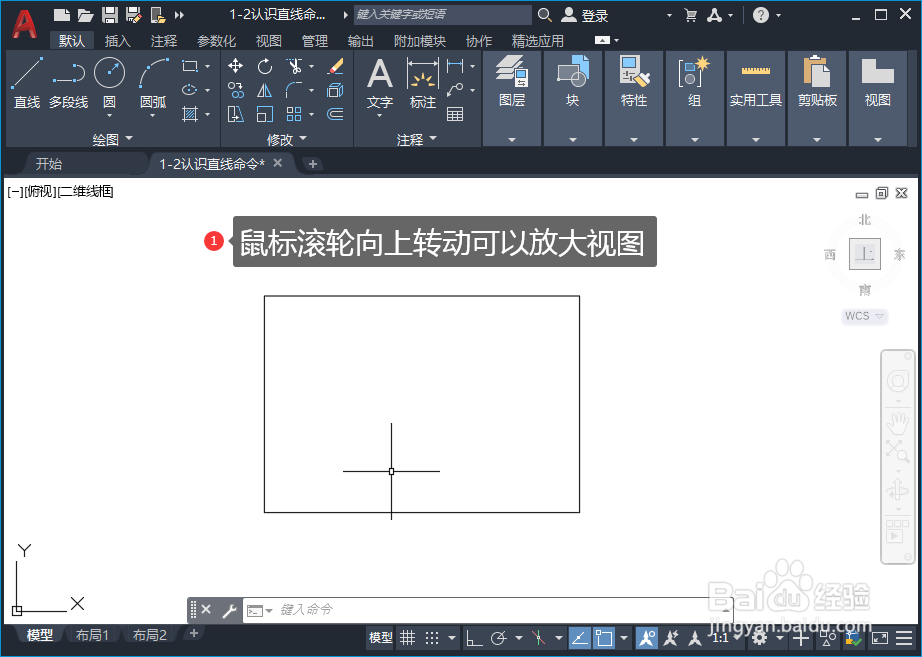

鼠标滚轮向上转动可以放大视图。

鼠标滚轮向下转动可以缩小视图。

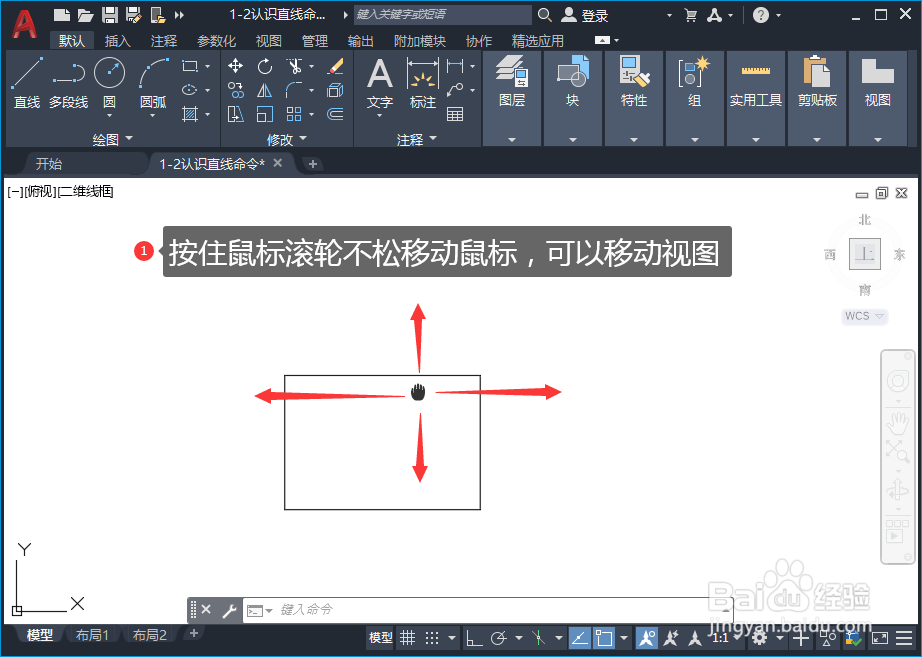

按住鼠标滚轮不松移动鼠标,可以移动视图。

退出直线命令按ESC键或鼠标右键,确认。
