在solidworks怎么标注倒角呢，倒角有两种类型，一种是倒圆角，一种是倒斜角。倒圆角太简单，直接用智能尺寸标注即可，这里就不介绍了。这里重点介绍标注倒斜角的方法。工具/原料moresolidworks2014win7系统1、用智能尺寸中的倒斜角命令1/3分步阅读

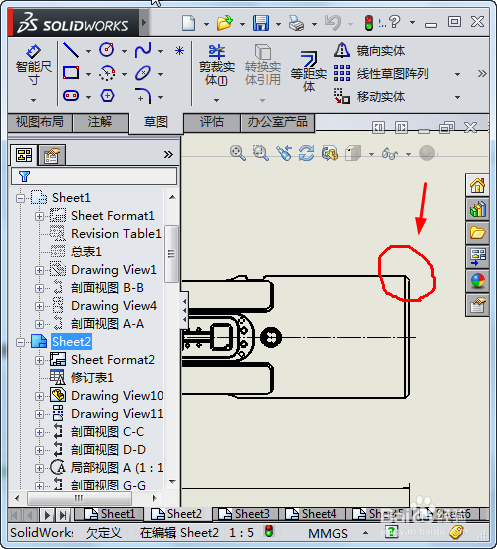

打开一个solidworks工程图，笔者要标注这个倒斜角，如图所示

2/3

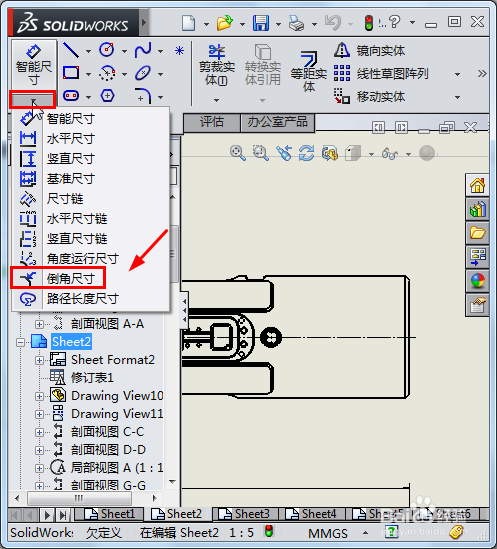

点击智能尺寸下面的三角形符号，打开下拉菜单，选择倒角标注，如图所示

3/3

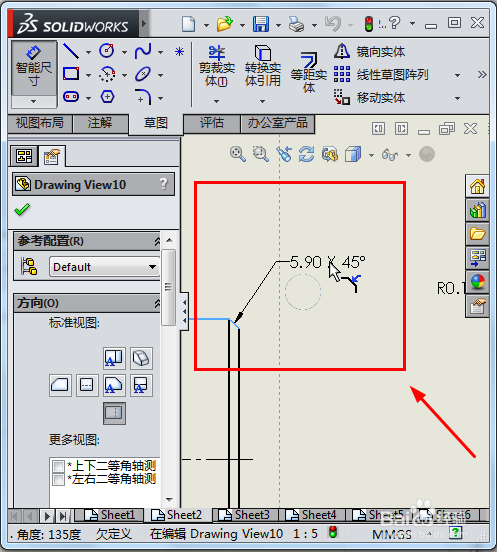

先选择斜线，再选择其它线，倒角就标注出来了，如图所示

2、用注释的方法标注1/3

点击注释中的注释命令，如图所示

2/3

再倒角斜面上标注，如图所示

3/3

输入倒角参数，角度的符号在注释里选择插入即可，如图所示

3、直接用智能尺寸+输入标注1/3

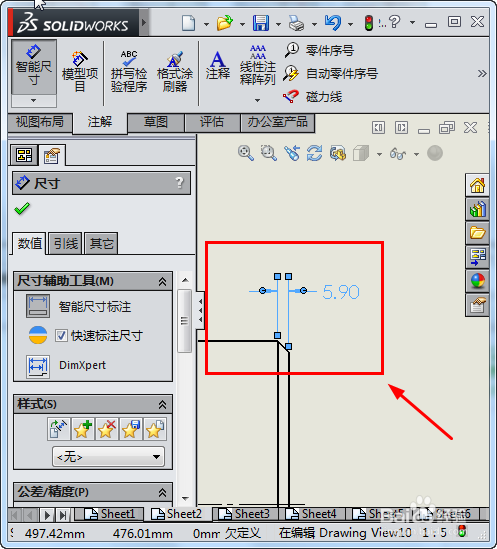

先用智能尺寸命令把这个尺寸标注出来，如图所示

2/3

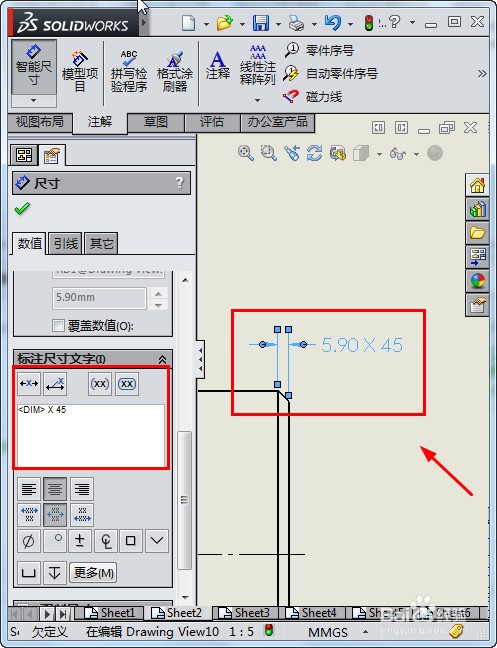

在标注尺寸文字中输入 X 45（根据自己设计确定度数）,如图所示

3/3

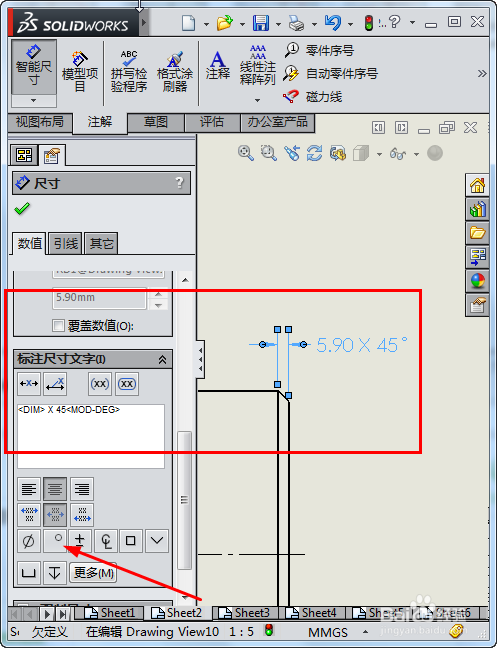

再下面添加度数的符号，如图所示

注意事项

倒斜角的标注方法主要是这三种。

根据实际情况和自己习惯选择。
