如何分解电动汽车变速器？工具/原料more8mm内梅花扳手 10mm套筒 10mm梅花扳手 13mm套筒 13mm梅花扳手 17mm套筒br17mm开口扳 18mm套筒 19mm梅花扳手 nbsp;接杆 nbsp;棘轮扳手 nbsp;一字起 nbsp;指针扭力扳手 nbsp;可调扭力扳手 举升机 变速器托架 撬杠br电动汽车变速器拆卸步骤与方法1/6分步阅读

拆卸步骤与方法

第一步

为保证安全，拉紧手刹，并将变速器挂在空挡位置，用10mm套筒，接杆和棘轮扳手拧松蓄电池负极电缆固定螺栓，取下负极电缆并拉离蓄电池负极接线柱

第二步

拔下前氧传感器线束插头（发动机内容剪切过来），用17mm套筒扳手拧下排气歧管和前排气管的2个固定螺栓。用13mm套筒扳手拧下起动机的1个固定螺栓。用19mm梅花扳手拧松变速器与发动机连接的3个固定螺栓转。

第三步

举升车辆，升至方便于维修人员在车下操作为止

第四步

注意：车辆举升到位锁止举升支臂 拔下倒车狠牢艳灯开关电插头，拔下车速传感器电插头，拔下后氧传感器线束接头，拆下线束用13mm套筒、万向节接杆、扭力扳手拧下导线支架上的2个固定螺栓，支架固定在变速器壳体上将导线从螺栓杆上脱出，悬在变速器壳体上

第五步

用13mm套筒扳手拧下起动机的2个固定螺栓

第六步

拆卸排气管中段拔下后氧传感器线束接头，拆下线束用13mm梅花扳手拧下排气管支架与变速器支架的一个固定螺栓，取下传动轴防热罩。用17mm套筒鉴侵扳手拧下排气歧管和前排气管的1个固定螺栓用17mm套筒旋松排气管接头上的两个螺母，断开排气管取下排气管上的隔热罩取下排气管中段,放在工作台上

第七步

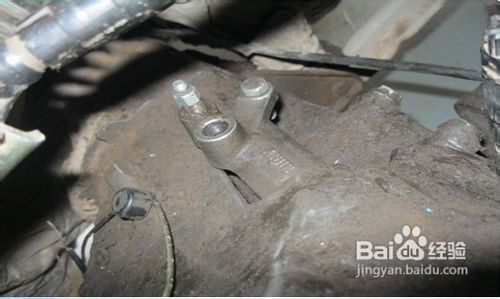

用8mm内梅花扳手拧下左传动轴凸缘的6个固定螺栓

用8mm内梅花扳手拧下右传动轴凸缘的6个固定螺栓

（前面六个步骤不需要图解，一下图是第七部图）

2/6

第八步

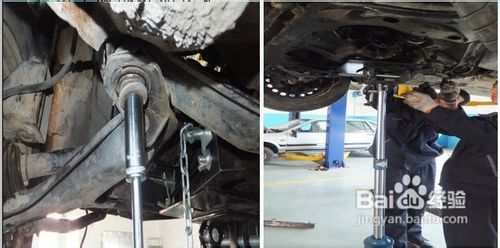

拆卸左前轮下摇臂球头销

用17mm开口扳和17mm套筒拧下下摇臂球头销与前减震器下支架的紧固螺母

取下螺栓

用撬棒向下压下摇臂，使下摇臂球头和减震器下支架分离

拆卸右前轮下摇臂球头销

3/6

第九步

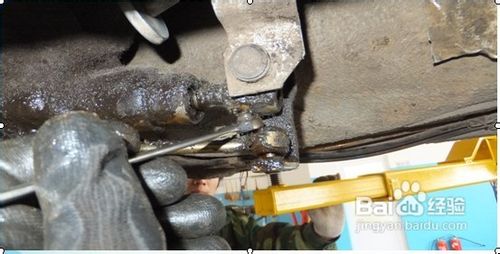

用13mm套筒下离合器分泵的固定螺栓

将离合器分泵取出，用铁丝挂在暖风水管上

4/6

第十步

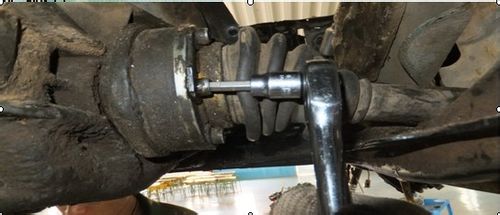

使用13mm梅花扳手和13mm套筒拧下排挡支撑杆上的固定螺母

取下螺栓，将支撑杆与变速器壳体分离

5/6

第十一步

将变速器托架放置与变速器正下方，支撑变速器

用13mm梅花扳手拧下发动机前支撑的两个固定螺栓

用19mm套筒拧松变速器与发动机连接的2个固定螺栓

用13mm梅花扳手拧下变速器壳体减震垫的后支架连接的两个固定螺栓

用13mm梅花扳手拧下变速器壳体减震垫的前支架连接的1个固定螺栓

用18mm套筒和扭力扳手将左后横梁和车身的固定螺栓拧松3圈

用19mm套筒和扭力扳手拧下变速箱后支架和车拒巨身的固定螺栓

转动支架使变速器有足够的空间拆下

6/6

第十二步

用一字起插入变速器与发动机结合端面的缝隙中，将变速器后移，脱出其定位销

将变速器托架下降2-3厘米，一边变扭动变速器一边往后拉，把变速器落在变速器托架上

将变速器降至最低位置，移出变速器托架

变速器总成拆卸完毕

注意事项

变速箱支架和车身的固定螺栓拧紧力矩为70N·m横梁和车身的固定螺栓拧紧力矩为110N·m变速器与发动机固定螺栓拧紧力矩为 nbsp;55 N·m发动机前支撑的两个固定螺栓，拧紧力矩为 30 N·mnbsp;

排挡支撑杆上的固定螺母,拧紧力矩为 25N·m离合器分泵的固定螺栓，拧紧力矩为 25 N·m下摇臂球头销与前减震器下支架的紧固螺母，拧紧力矩为 60 N·m传动轴凸缘的6个固定螺栓，拧紧力矩为45N·mnbsp;
