订阅UG10.0如何建模十字柄套筒扳手？

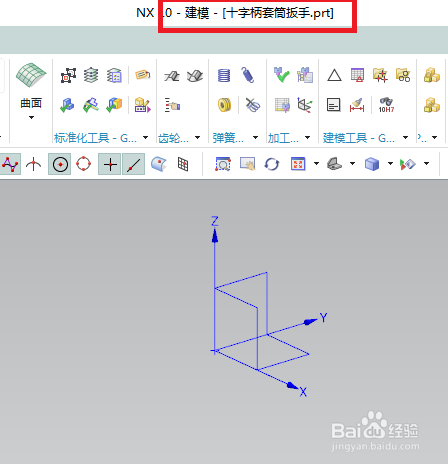

来源：网络收集 点击： 时间：2024-04-07如下图所示，
打开UG10.0软件，
新建一个空白的模型文件，
然后另存为“十字柄套筒扳手”。
2/17如下图所示，
执行【菜单——插入——设计特征——圆柱体】，激活圆柱体命令，
对话框中指定矢量Y轴，
设置尺寸：直径50，高度350，
点击“应用”。

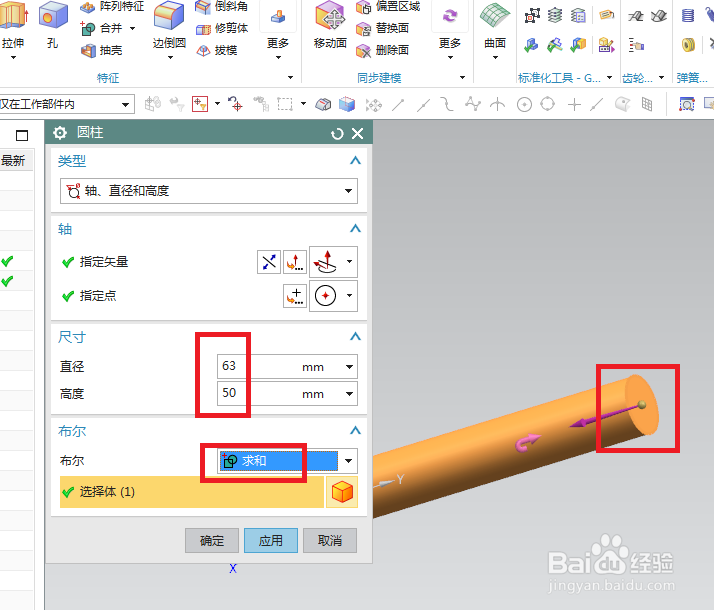

3/17如下图所示，
设置尺寸：直径叮番63，高度50，
指定矢量Y轴，指定点端面圆心，
点击反向，
布尔求和，
点击确定。
4/17如下图所示，
点击工具栏中的孔命令，
点击端面圆心点为劫倘位置，
简单孔，设置尺寸：直径41，深度40，顶锥角120，
点击确定。

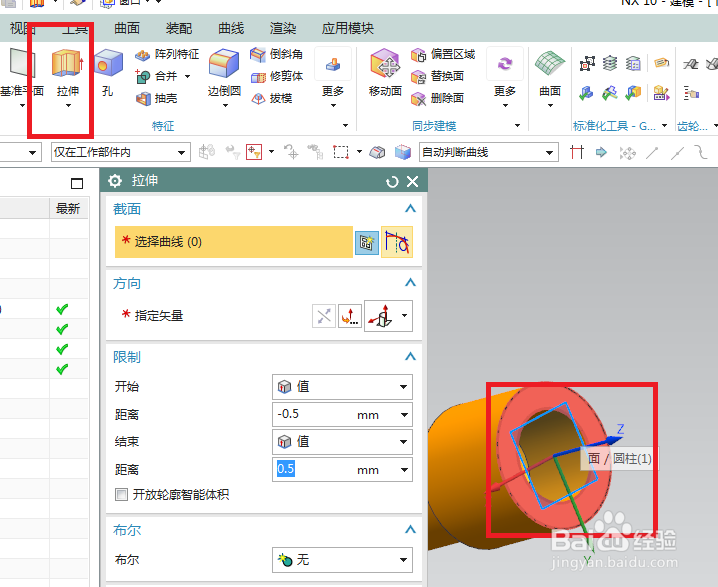

5/17如下图所示，
点击工具栏中的拉伸图标，
点击实体中的红色平面（圆孔所在的平面）。
6/17如下图所示，
进入草图，点击“多边形”图标，
设置对边41、角度0，
画一个正六边形，
点击完成，退出草图。

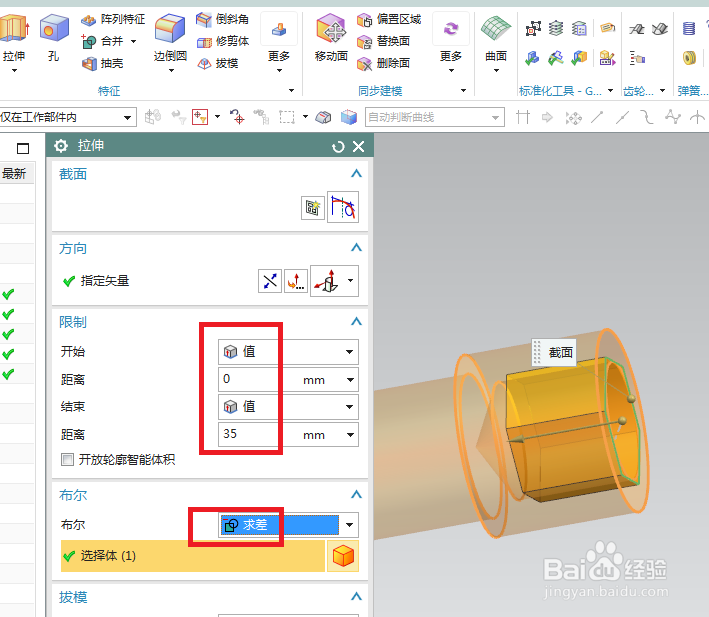

7/17如下图所示，
回到拉伸对话框，
布尔求差，
设置限制0开始，35结束，调整方向，
点击确定。

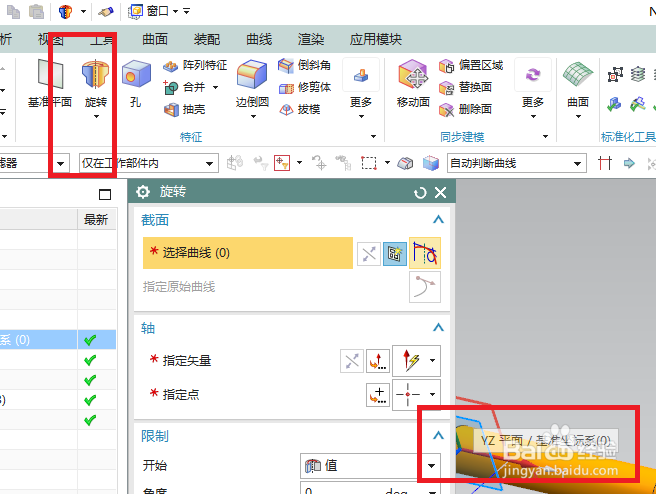

8/17如下图所示，
点击工具栏中的旋转图标，
点击基准坐标系中的YZ平面。

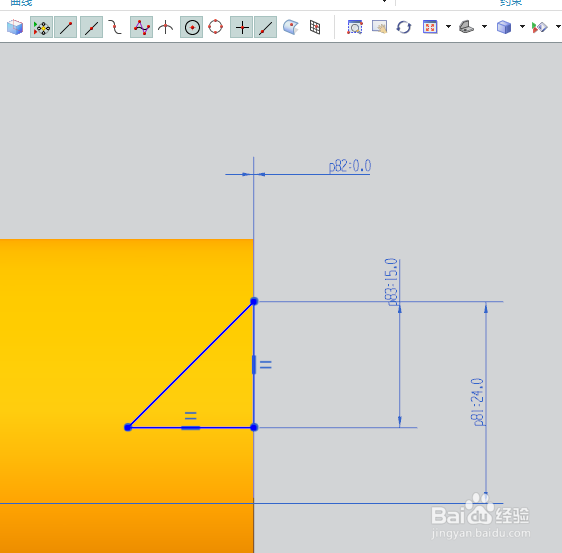

9/17如下图所示，
进入草图，自动激活轮廓命令，
画一个三角形，
添加几何约束，两边相等，
几何快速尺寸命令，标注尺寸：0、15、24，
点击完成，退出草图。

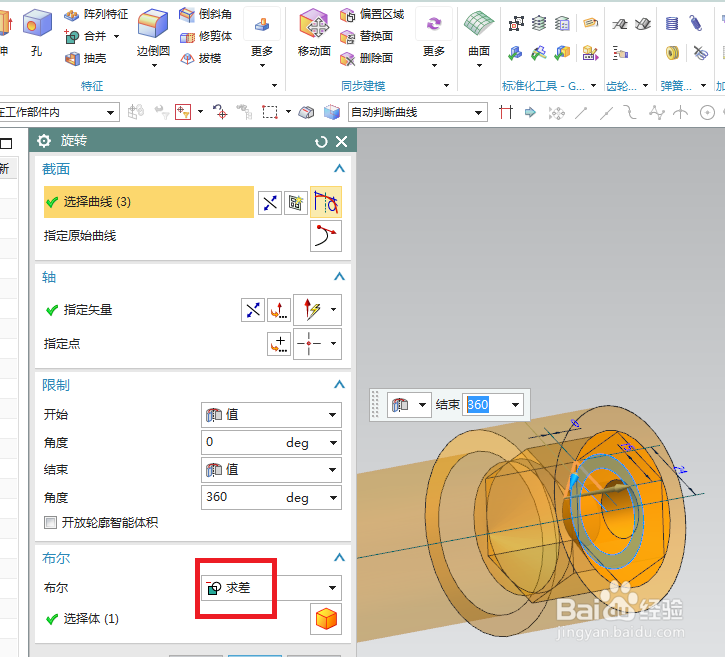

10/17如下图所示，
回到旋转对话框，
旋婶丽醒转轴选择Y轴，
布尔求差，
点击确定。
11/17如下图所示，
点击工具栏中的边倒圆图标，
点击实体中的两条边线，
对话框设置半径R1，
点击应用。

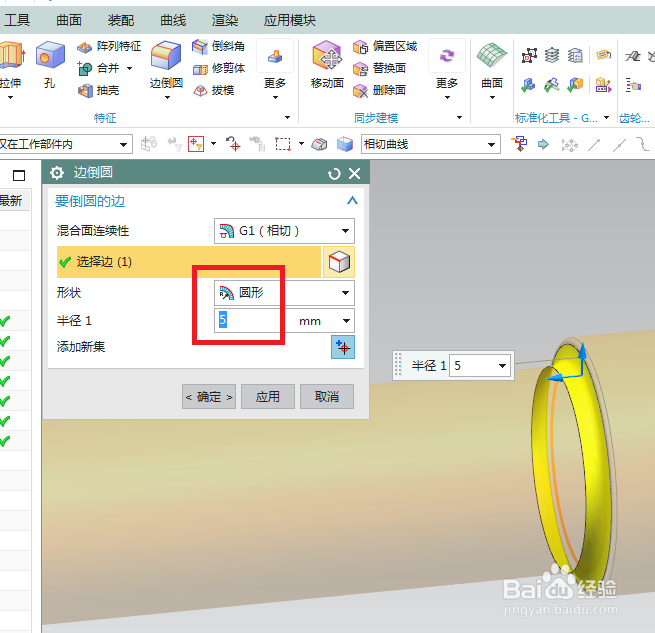

12/17如下图所示，
对话框中修改半径R5，
点击实体交线，
点击确定。
13/17如下图所示，
在部件导航器中选中所有的特征，
然后单击鼠标右键，
然后点击下拉菜单中的特征分组，
然后“特征组”对话框中输入名称“套筒”，点击确定。

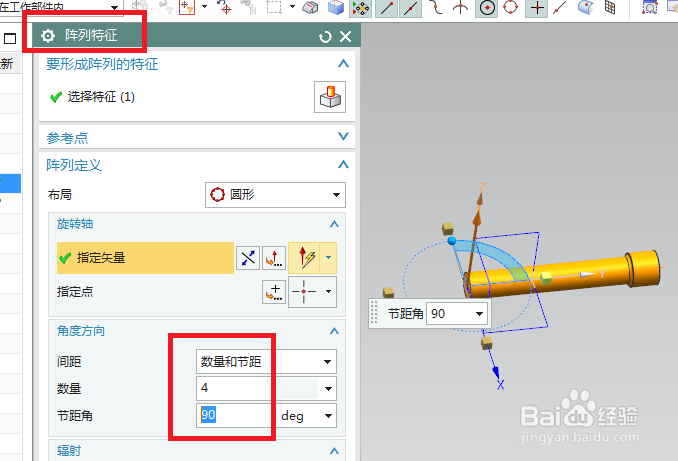

14/17如下图所示，
执行【菜单——插入——关联复制——阵列特征】，
选择刚刚的特征组，
布局圆形，
指定矢量Z轴，
数量4，节距角90，
点击确定。
15/17如下图所示，
点击工具栏中的“合并”图标，
对话框中点击四个实体，
点击确定。

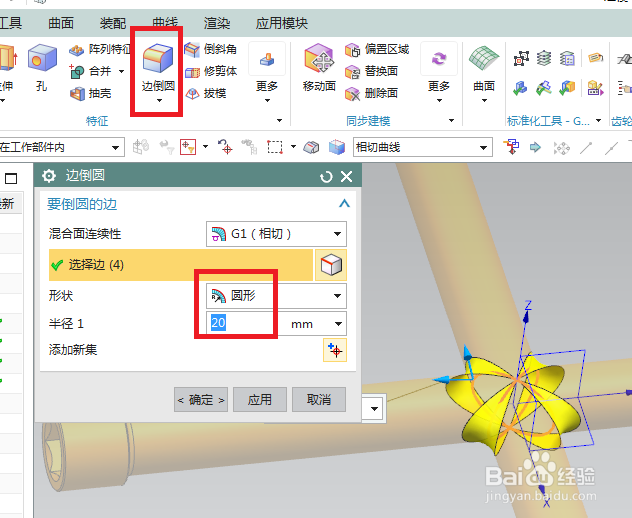

16/17如下图所示，
点击工具栏中的边倒圆命令，
点击实体中的两条边线，
对话框设置半径R20，
点击确定。

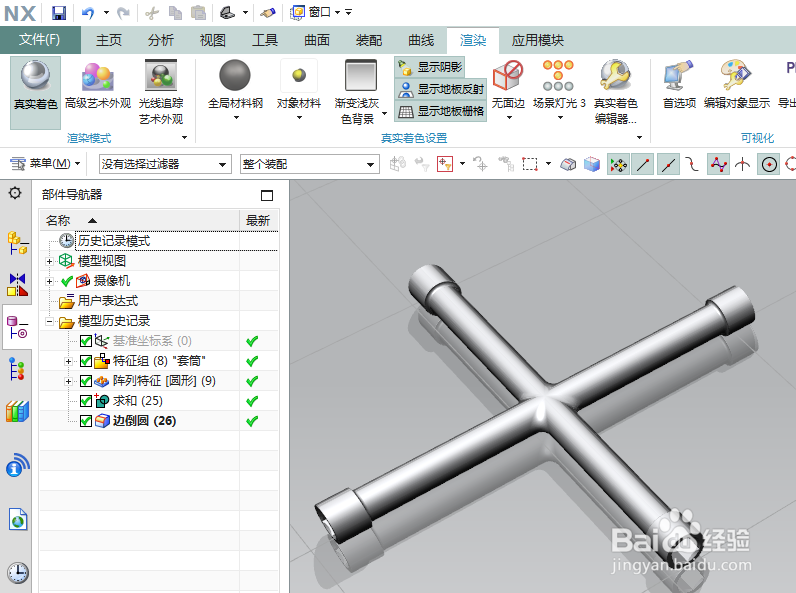

17/17如下图所示，
隐藏基准坐标系，
显示设置为着色，
执行【渲染——真实着色——全局材料钢】，
最后的渲染效果就是下图所示的了，
这个十字柄套筒扳手建模完成了。
