我们在设计的零件孔位比较多的零件的时候,如果直接在图纸上标注会导致图纸混乱,不好辨别,所以soildworks中有一款工具,孔表可以专门应对这中情况，本次教程就用一个小例子跟大家讲解孔表的建立过程工具/原料moreSolidWorks工程图模板方法/步骤1/6分步阅读

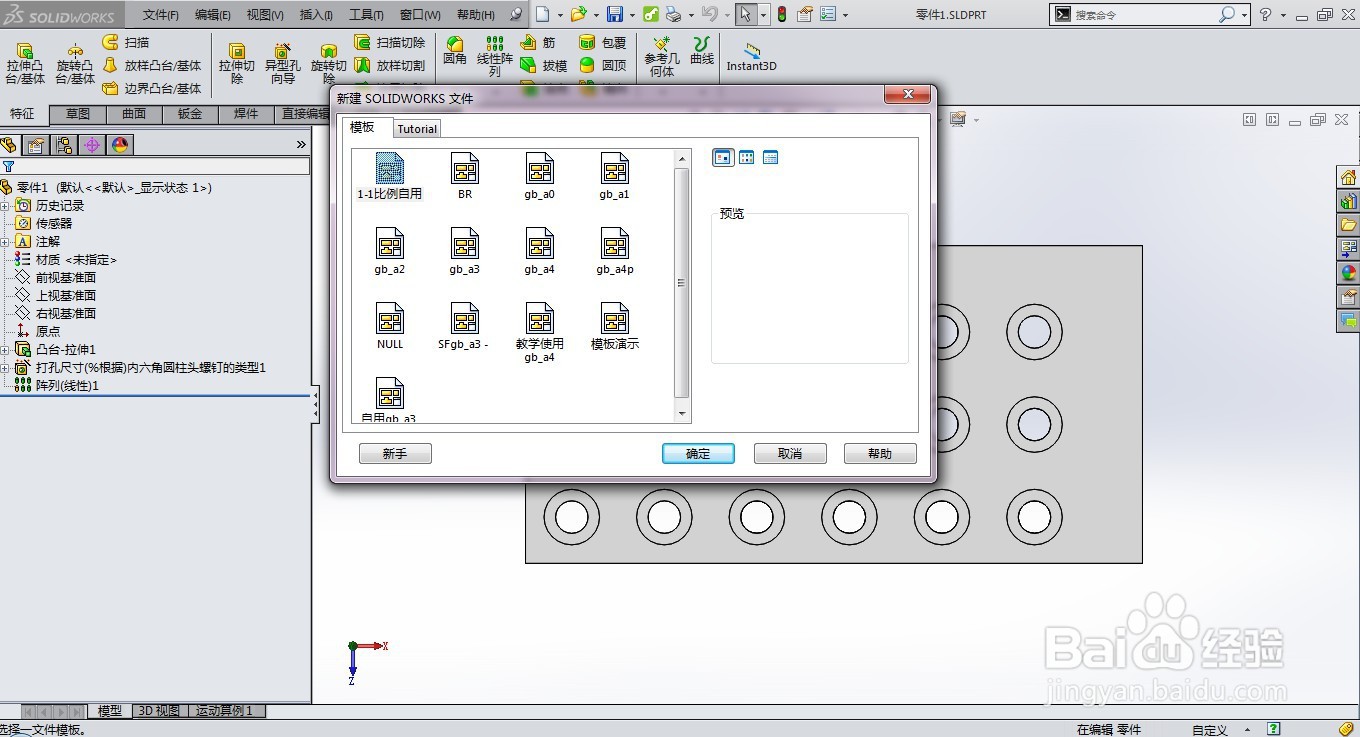

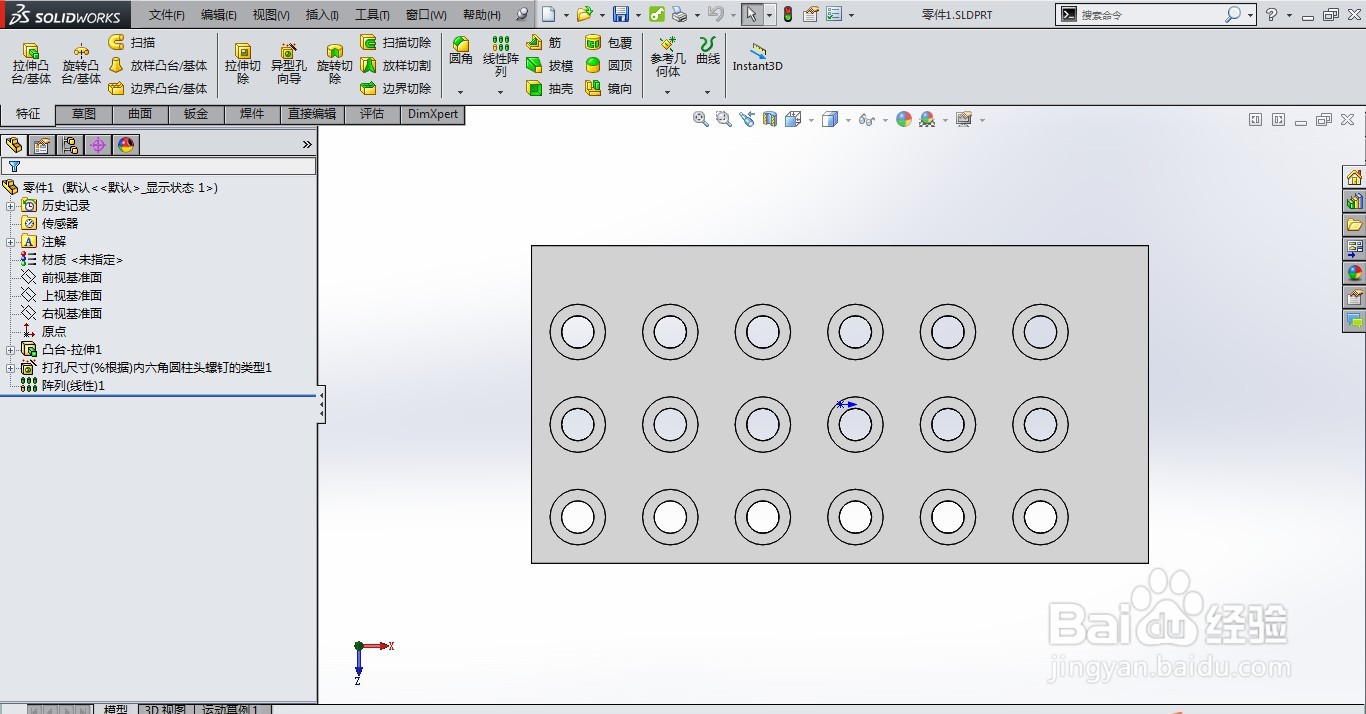

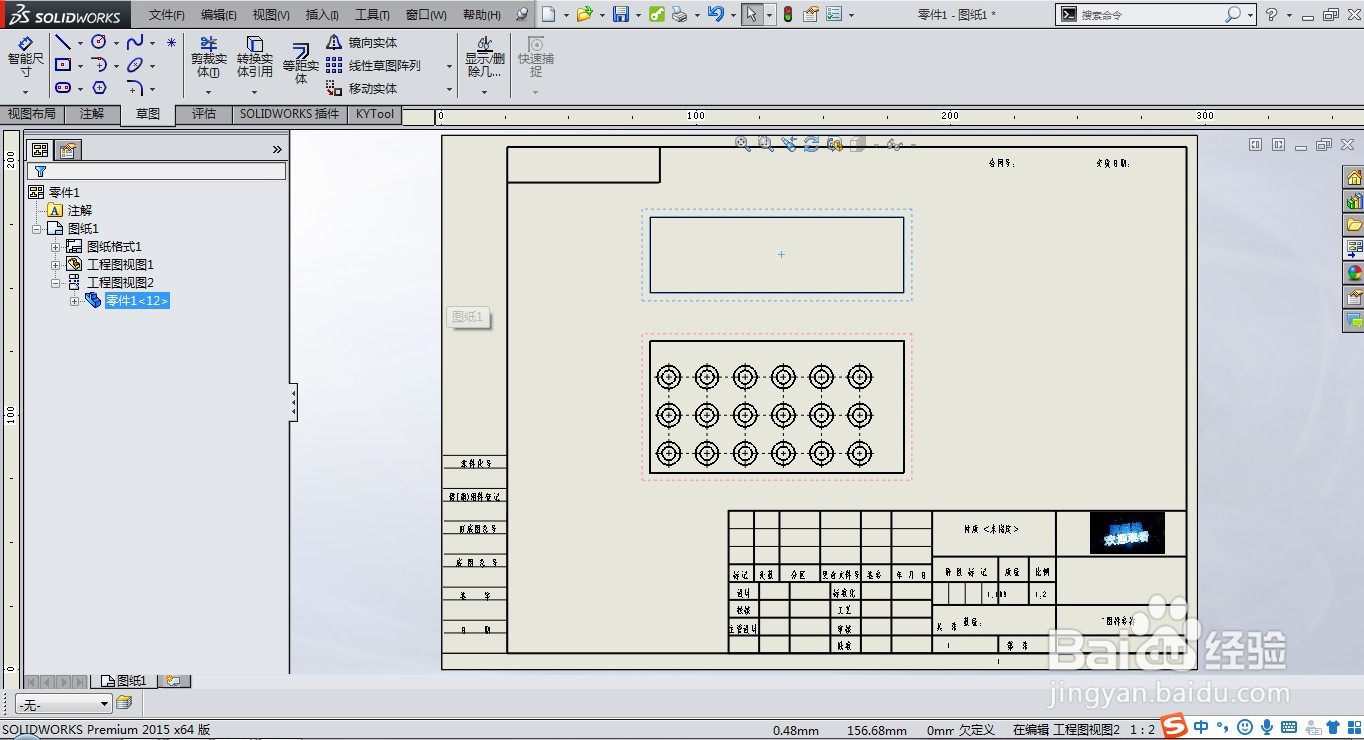

先打开素材文件，再新建一个A4的工程图，选择标准三视图并把它拖动到图纸中

2/6

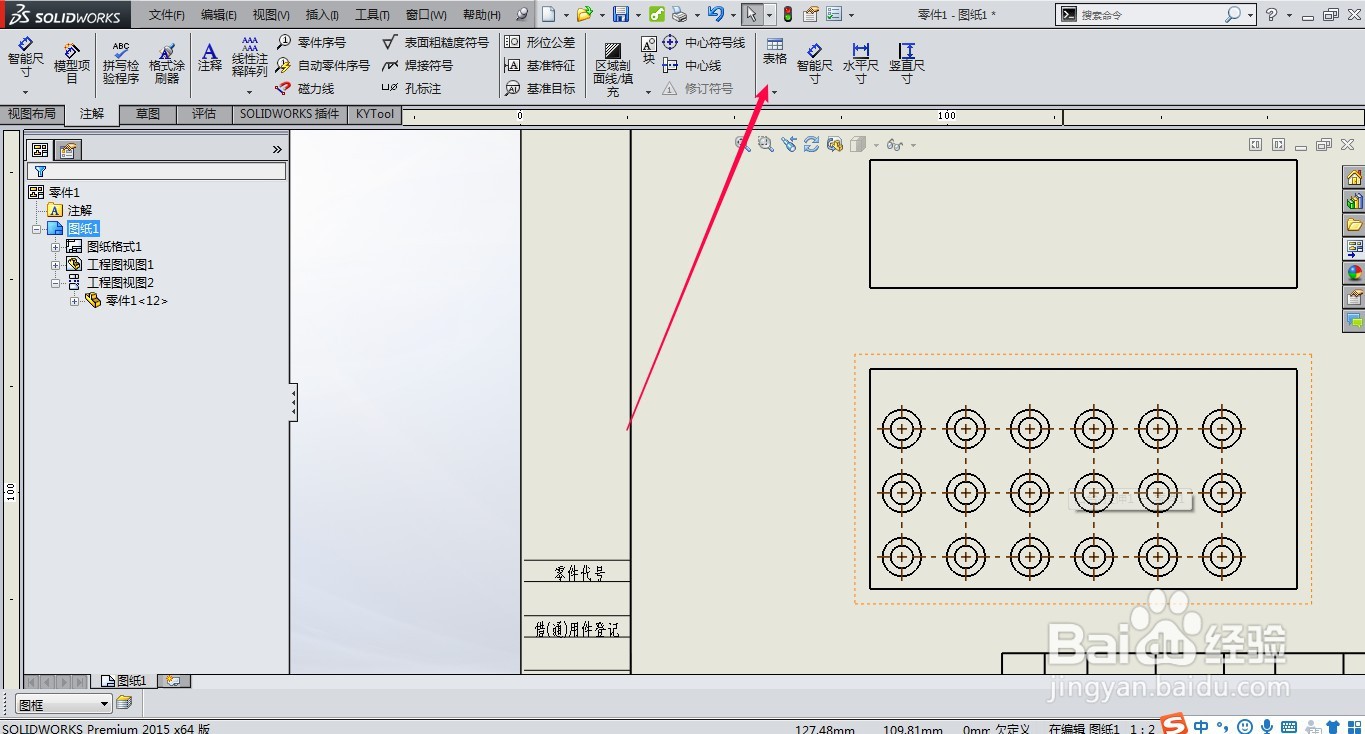

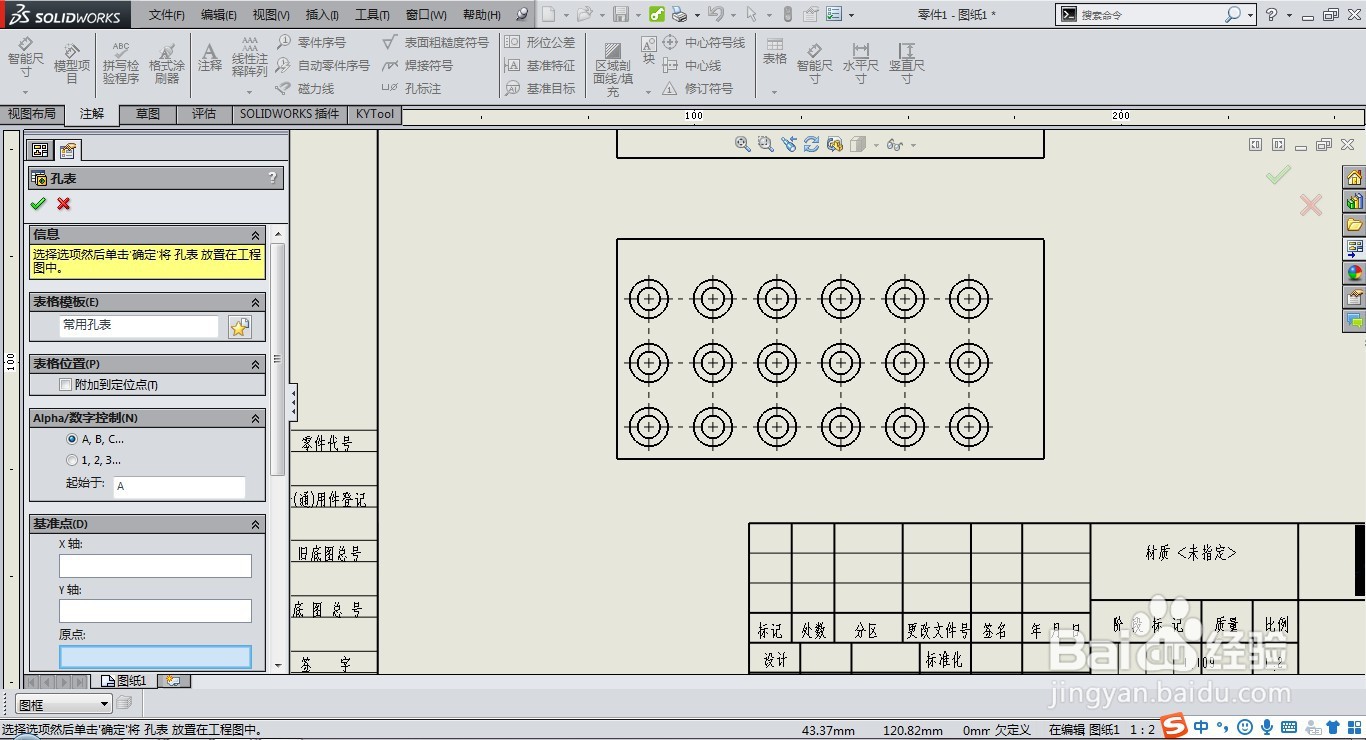

点击表格里面的孔表，先选择俯视图的右下角顶点作为原点

3/6

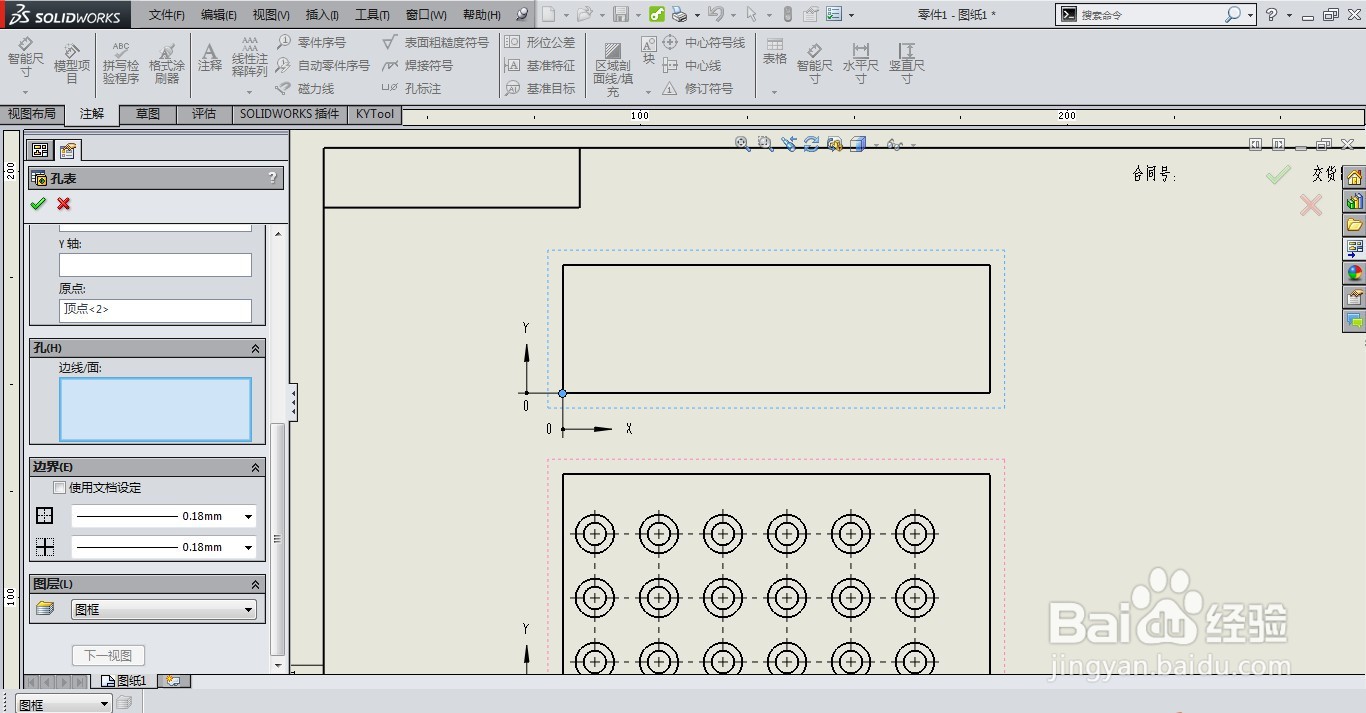

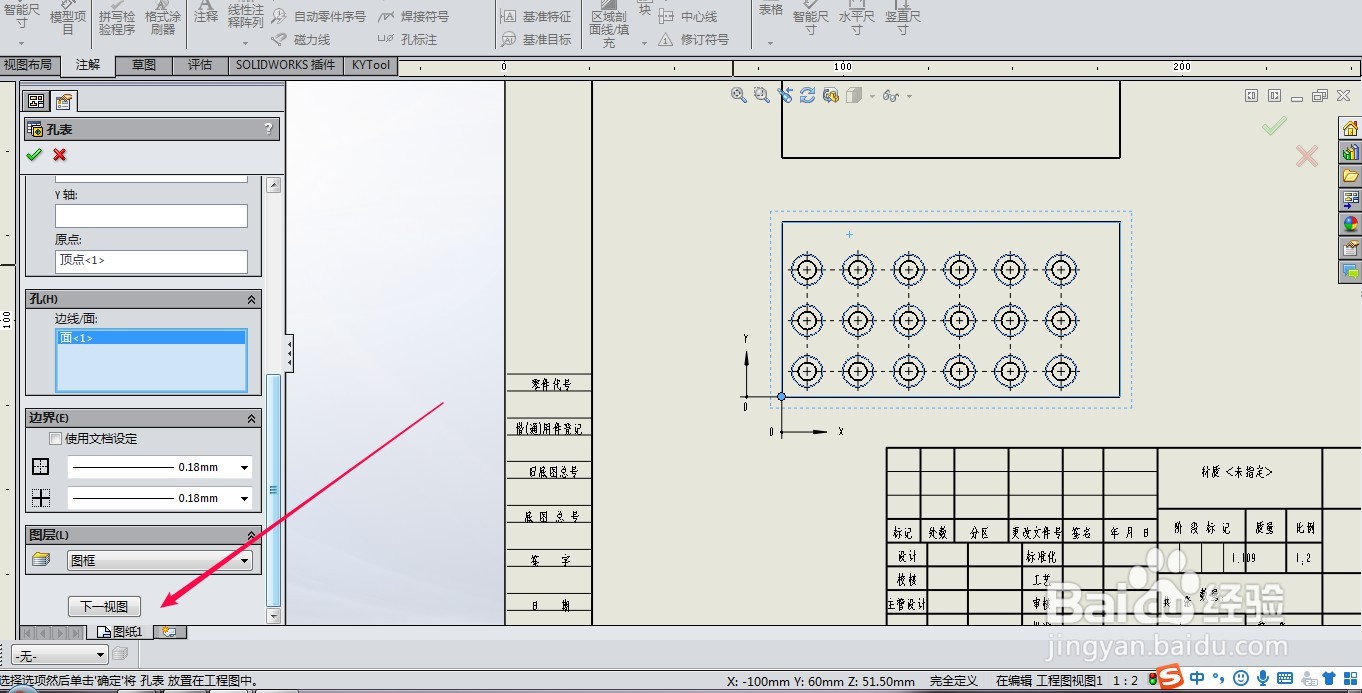

选择俯视图的上表面为参考面，然后点击下一个视图，再选择主视图右下角的顶点和面，再点击下一个视图或者打勾确定退出

4/6

下一个视图没有孔或者我们不想设置，也可以打勾完成设置

5/6

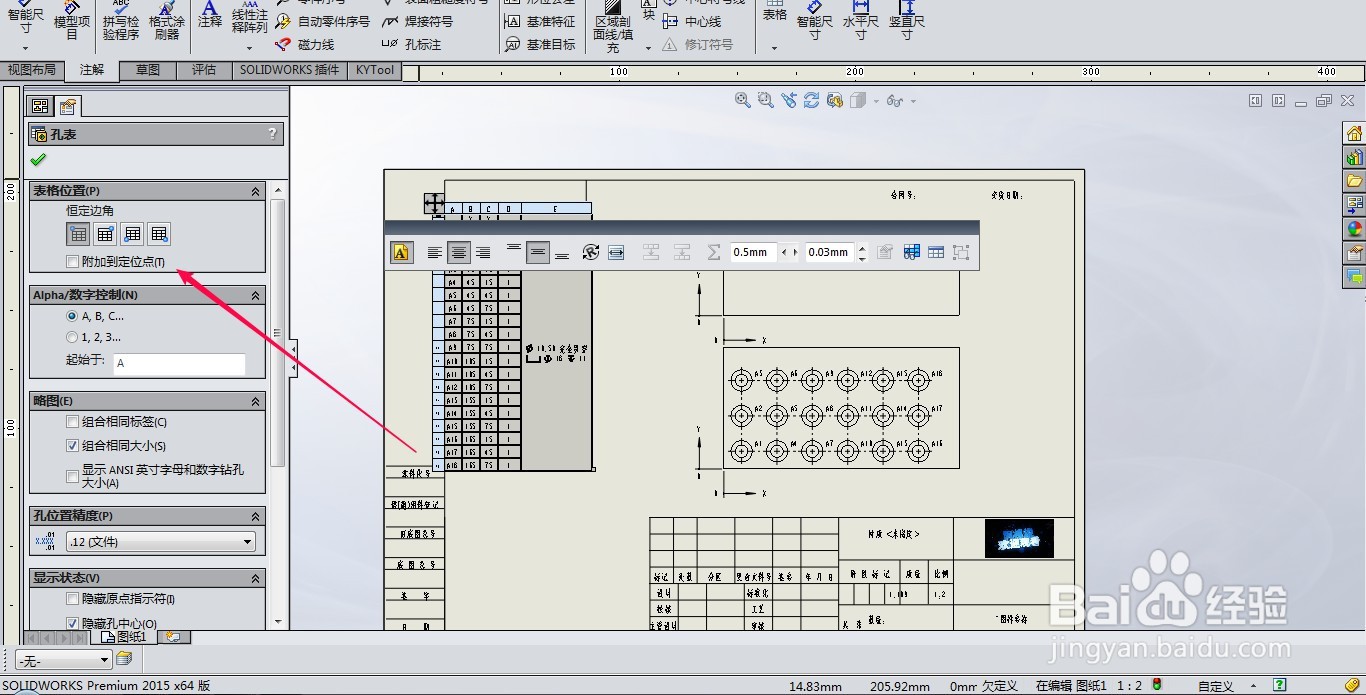

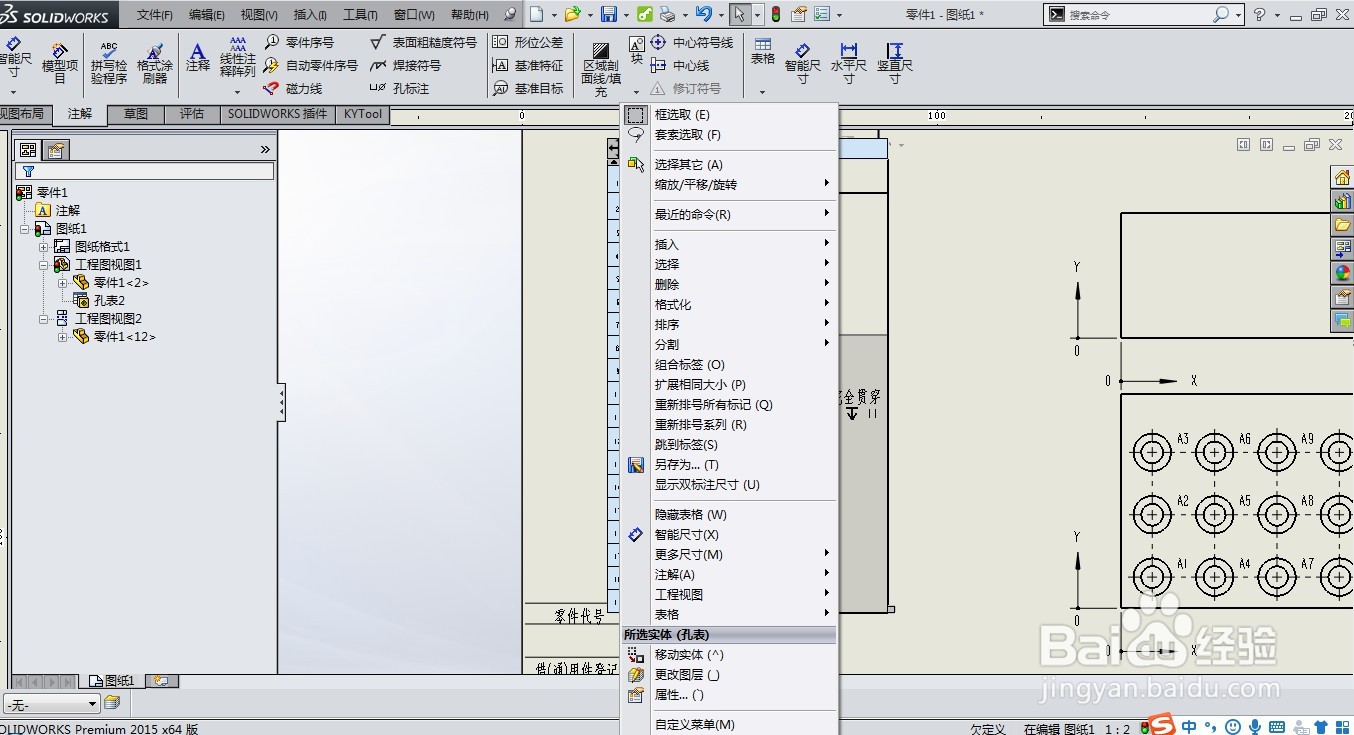

可以看到孔表已经出来，右键点击图纸格式，选择编辑图纸格式，选择明细栏左上角为孔表的定位点，选择孔表左上角的十字。在恒定边角中选择左下角，并附着到定位点

6/6

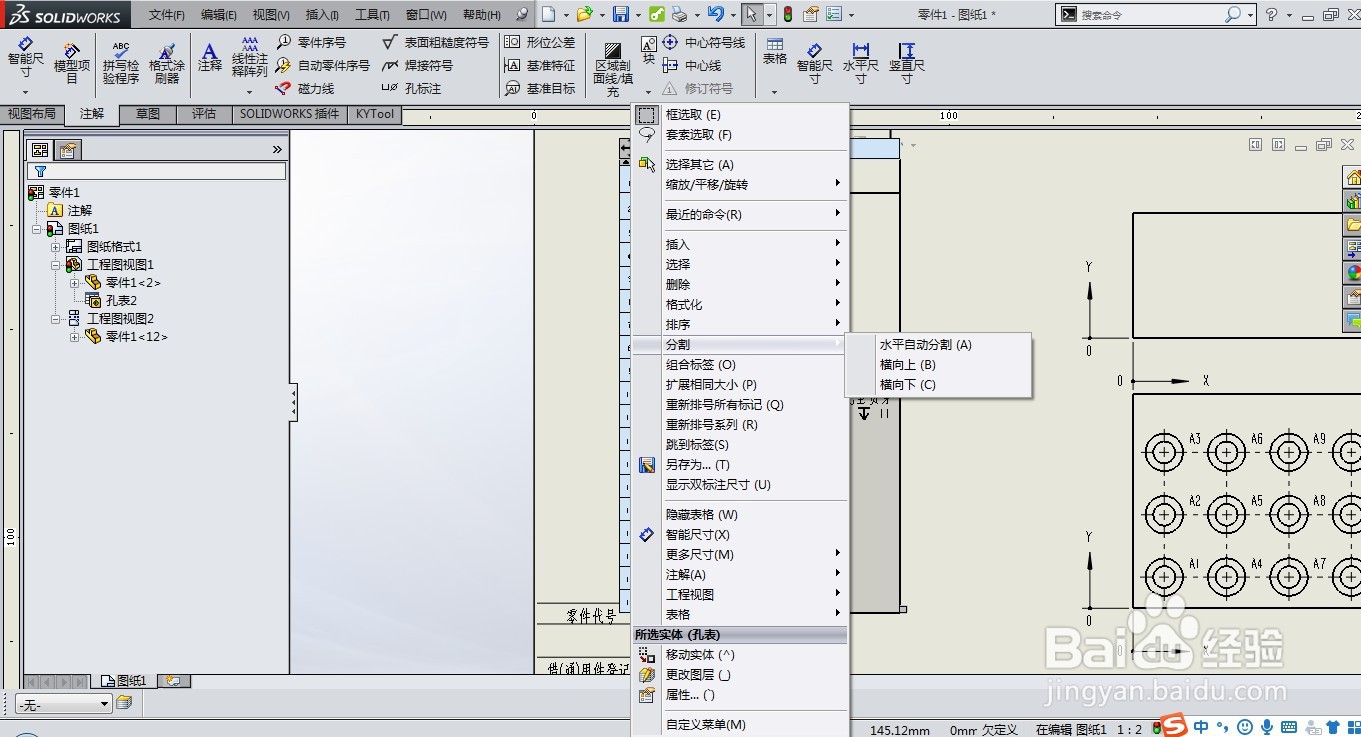

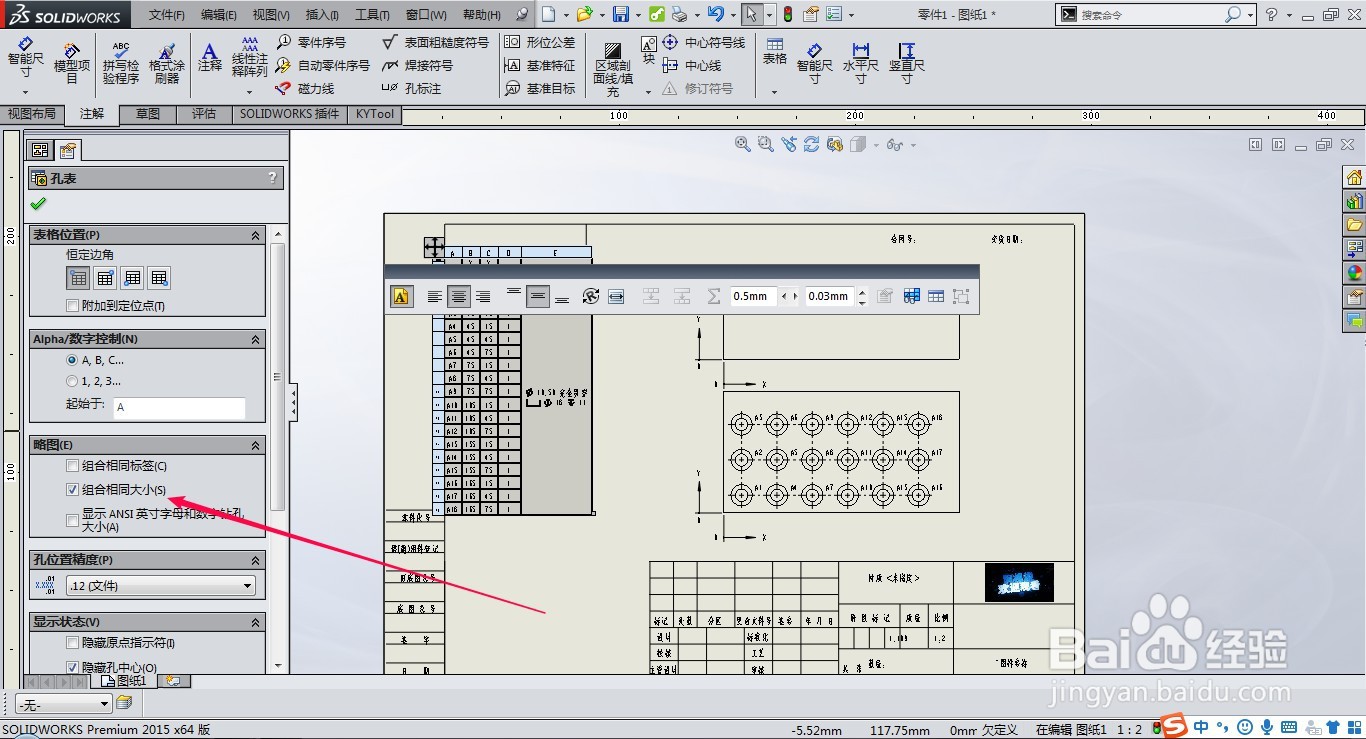

点击表格左上角的十字，选择组合相同标签，可以看看效果，对于太长的表格，可以选择在想分割的那一行右键分割
