用SolidWorks工程图制图时，如何标注粗糙度符号呢？下面就是具体操作步骤：工具/原料more电脑SolidWorks软件事先保存好的SolidWorks工程图方法/步骤1/8分步阅读

如下图所示，

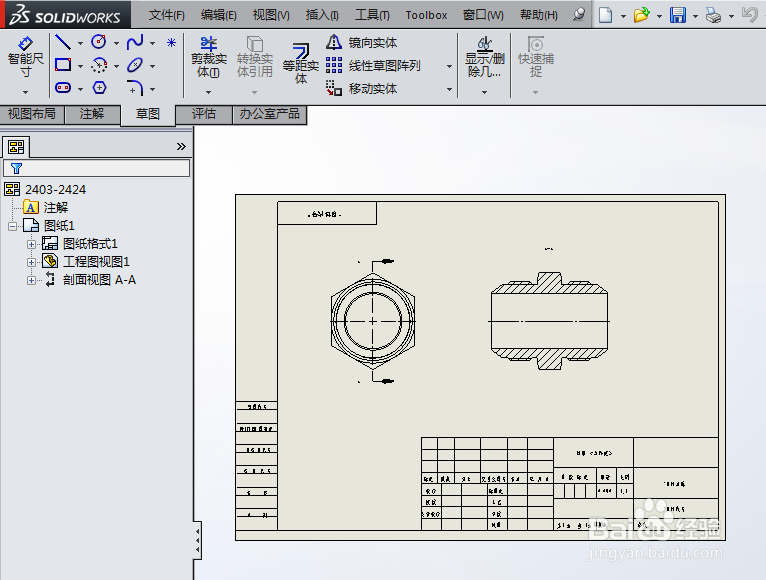

打开事先保存好的SolidWorks工程图，

作为演示所用。

2/8

如下图所示，

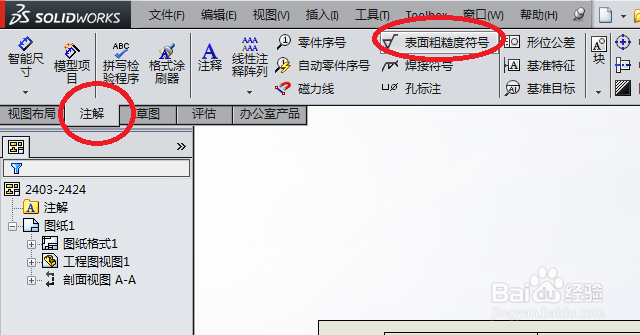

在注解工具栏中点击“表面粗糙度符号”图标。

3/8

如下图所示，

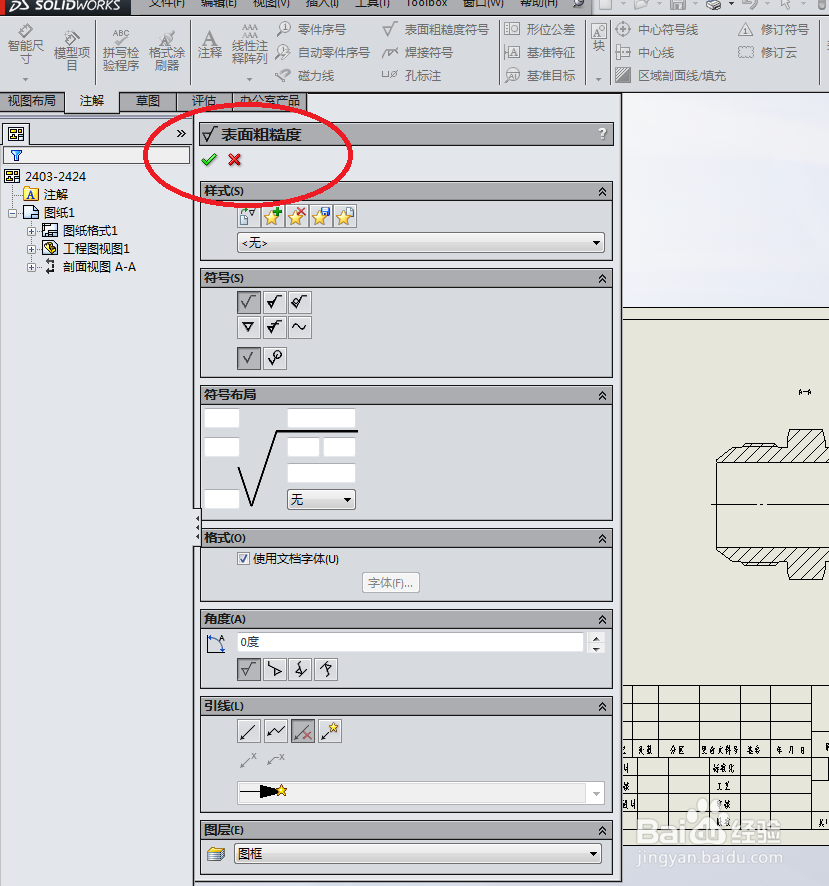

出现“表面粗糙度”对话框。

4/8

如下图所示，

出现对话框的同时，

会有预览效果的符号出现，

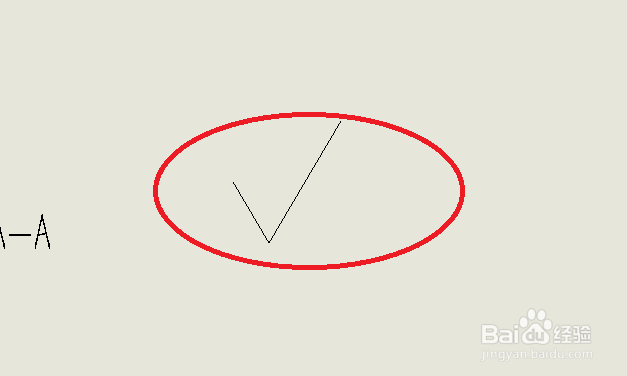

下图中的符号就是默认的粗糙度符号，

很显然这不是笔者要的粗糙度符号。

5/8

如下图所示，

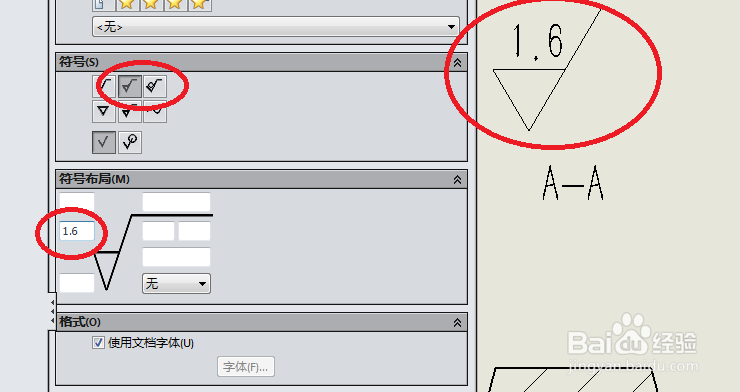

在对话框“符号”一栏中修改符号的样式，

在“符号布局”一栏中输入文字1.6，

再看预览效果，

这才是我们笔者想要的粗糙度符号。

6/8

如下图所示，

通过移动鼠标确定放置符号的位置。

将符号移动到需要放置的线段上，

该线段会变粗、变亮，

然后点击鼠标左键，

符号就放置成，

当该线段是水平线时没有任何异象，

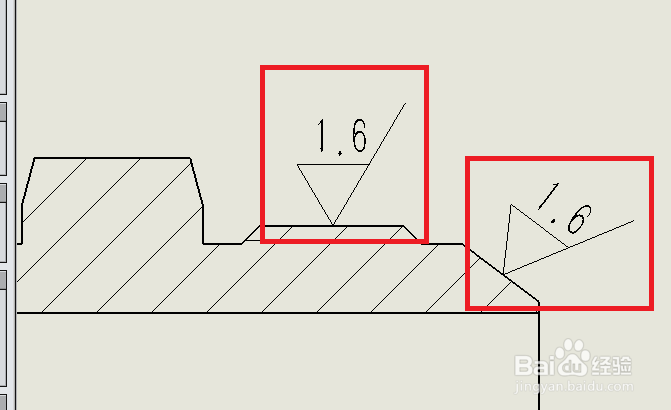

当该线段是成角度线段时符号会自动垂直于该线段，

就如下图所示右边那个粗糙度符号一样。

7/8

如下图所示，

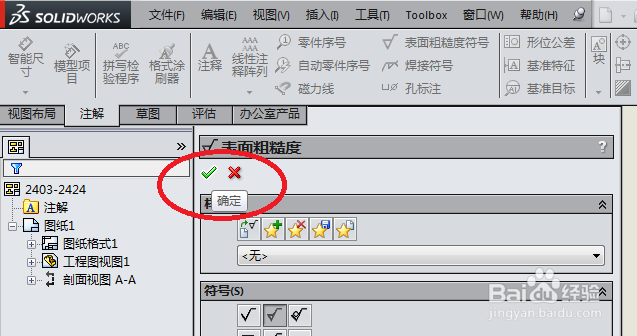

点击对话框左上角的√，完成粗糙度的标注。

8/8

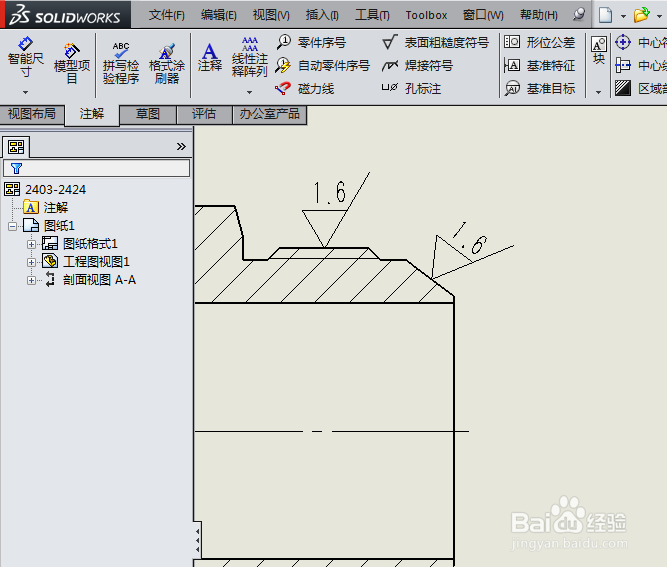

如下图所示，

成功的在SolidWorks工程图上标注了粗糙度符号。
