CAD怎么加载线型？我们画图的时候经常看到有人使用不同的线型：虚线，双点划线，中心线，隐藏线等。比如下面这张图，你打开CAD是画出不出这些线条的。我们需要加载线型，有了线型之后，才能把它们画出来。下面这篇经验我们以加载“center”线型为例，来说说CAD当中怎么加载线型。工具/原料more电脑CAD软件方法/步骤1/11分步阅读

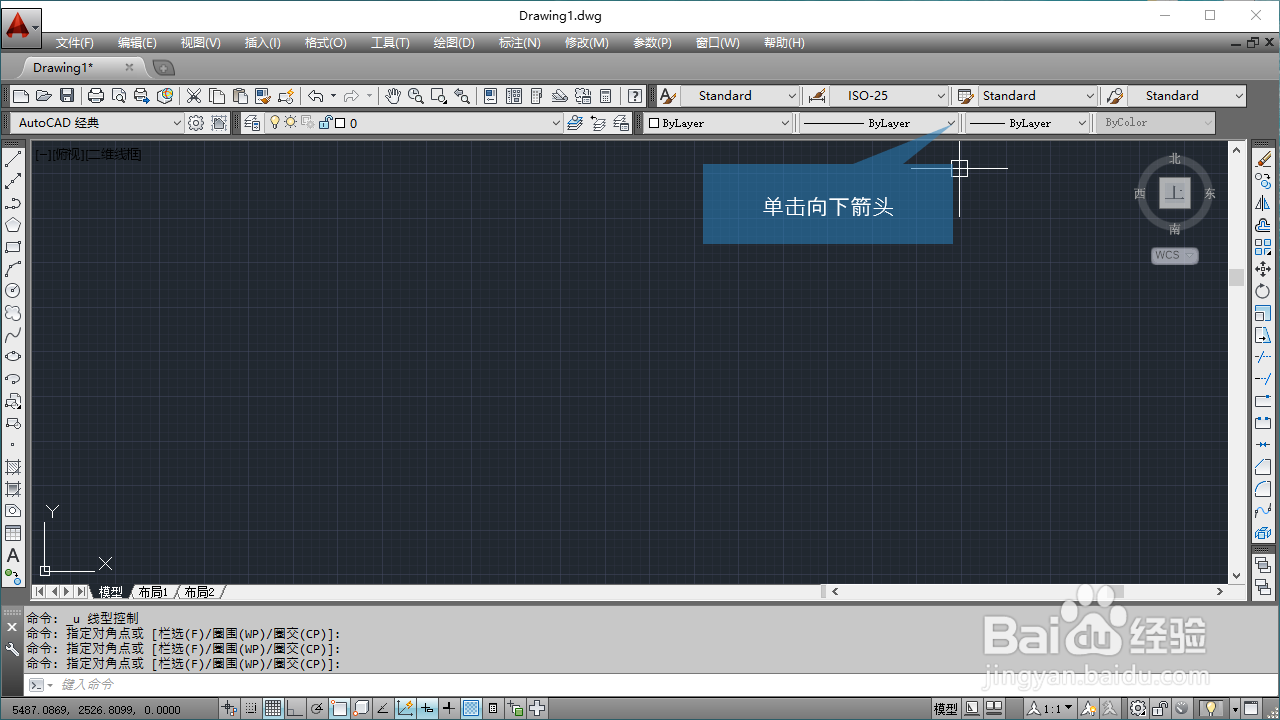

打开CAD，在如图所示的位置（线型下拉框一栏的右边）点击向下的箭头。

2/11

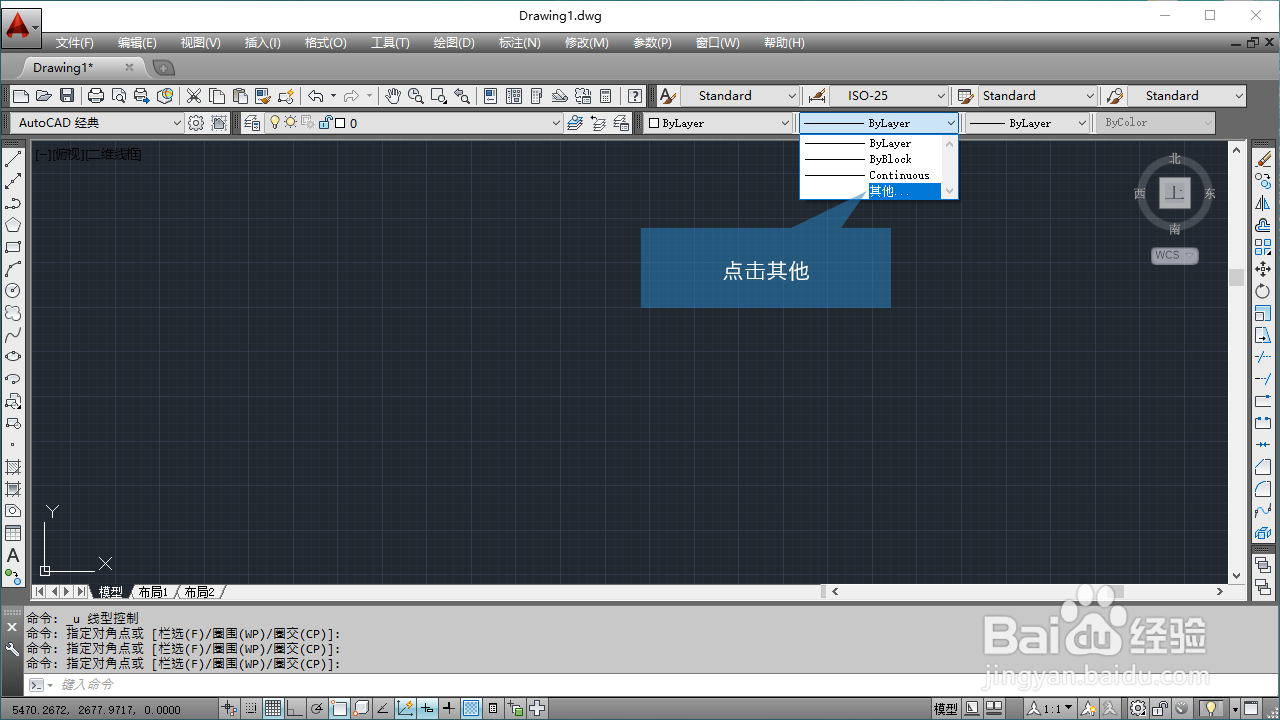

之后，在弹出的下拉框中点击如图所示的“其它”选项。

3/11

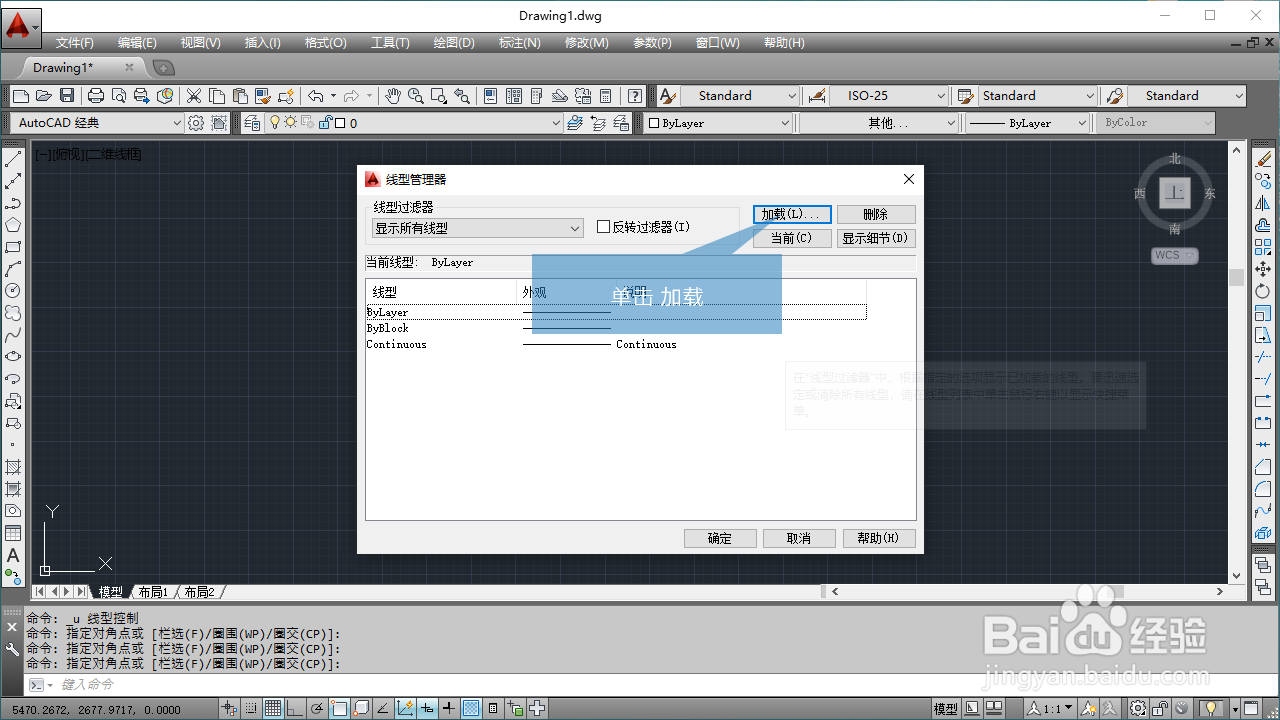

接着会弹出一个线型管理器的对话框，点加载按钮，如图所示。

4/11

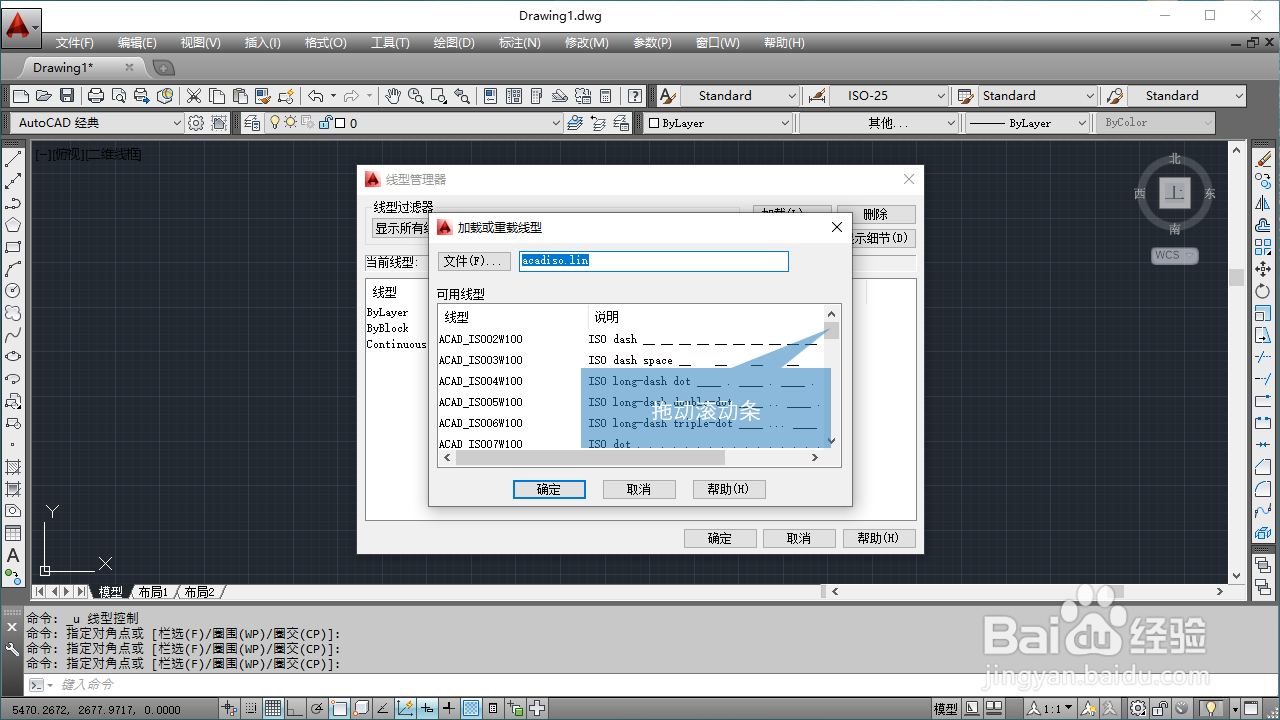

现在就来到了加载或重载线型对话框，我们拖动右边的滚动条。

5/11

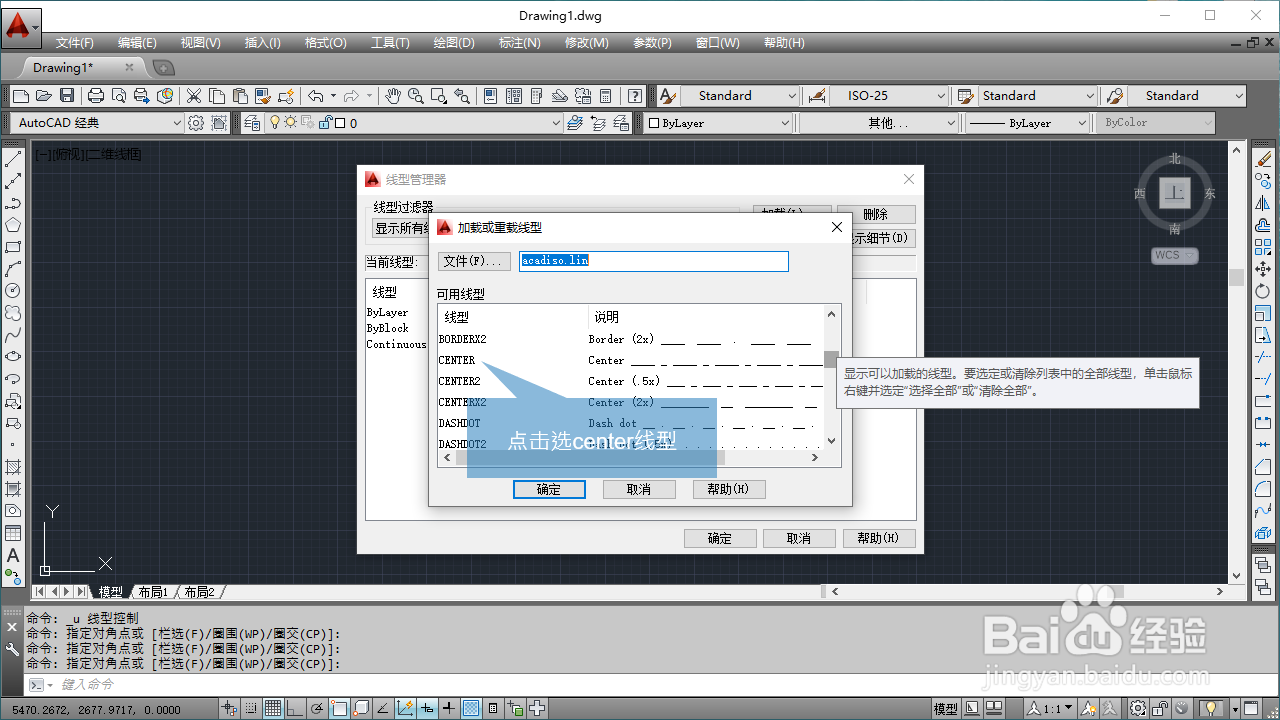

一直向下拖，选择“center”线型，如图所示。

6/11

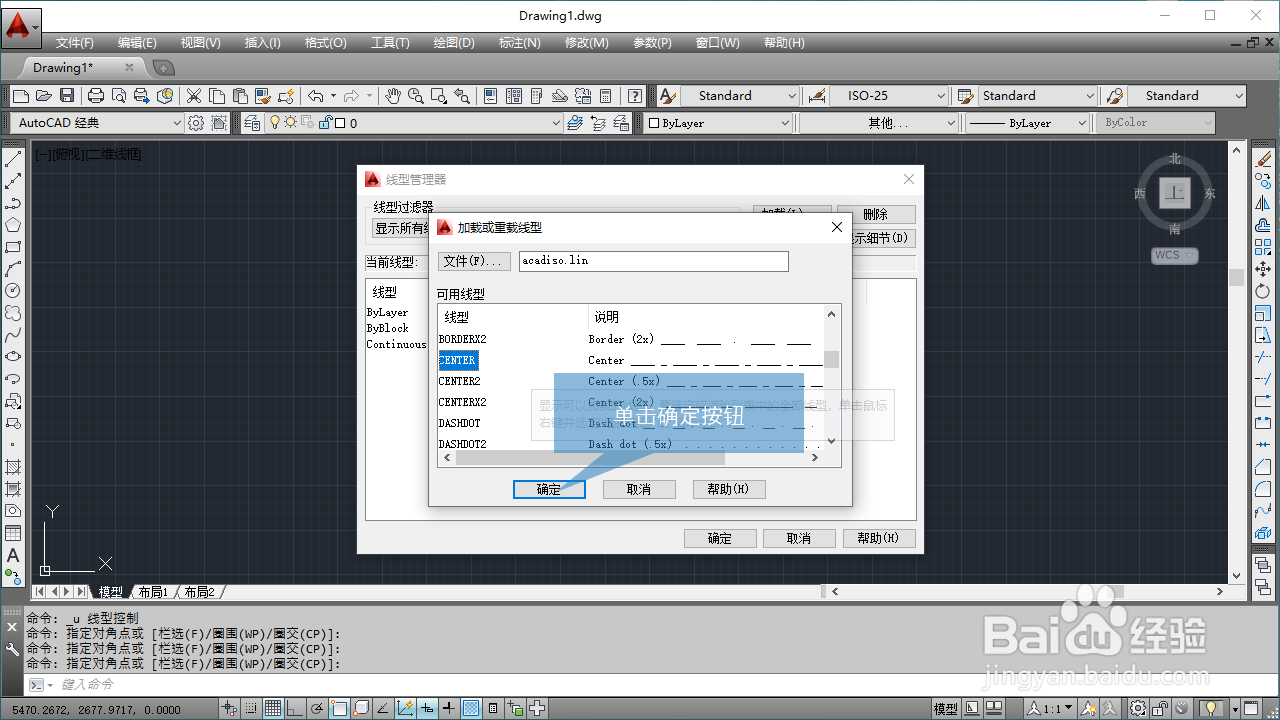

选择好后，点击确定按钮，完成线型加载。

7/11

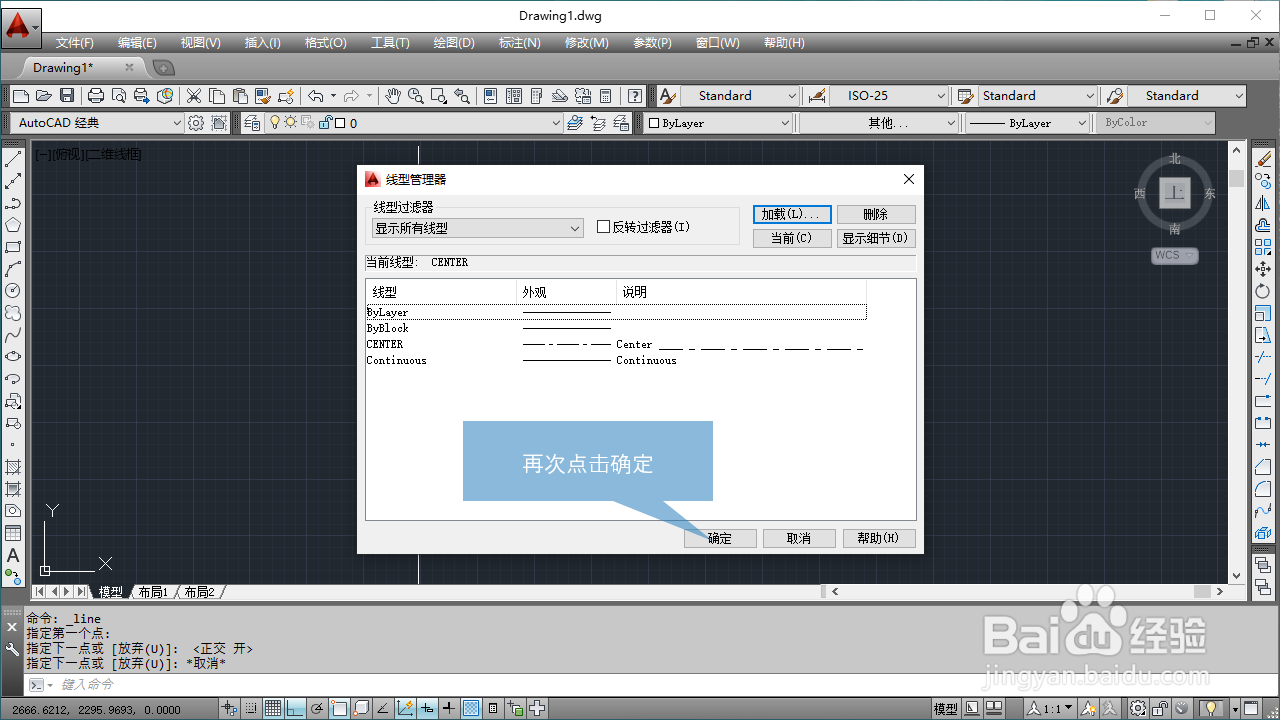

再单击确定按钮，关闭线型管理器对话框。

8/11

接下来要设置我们加载好的线型为当前线型了，点击如图所示的小箭头。

9/11

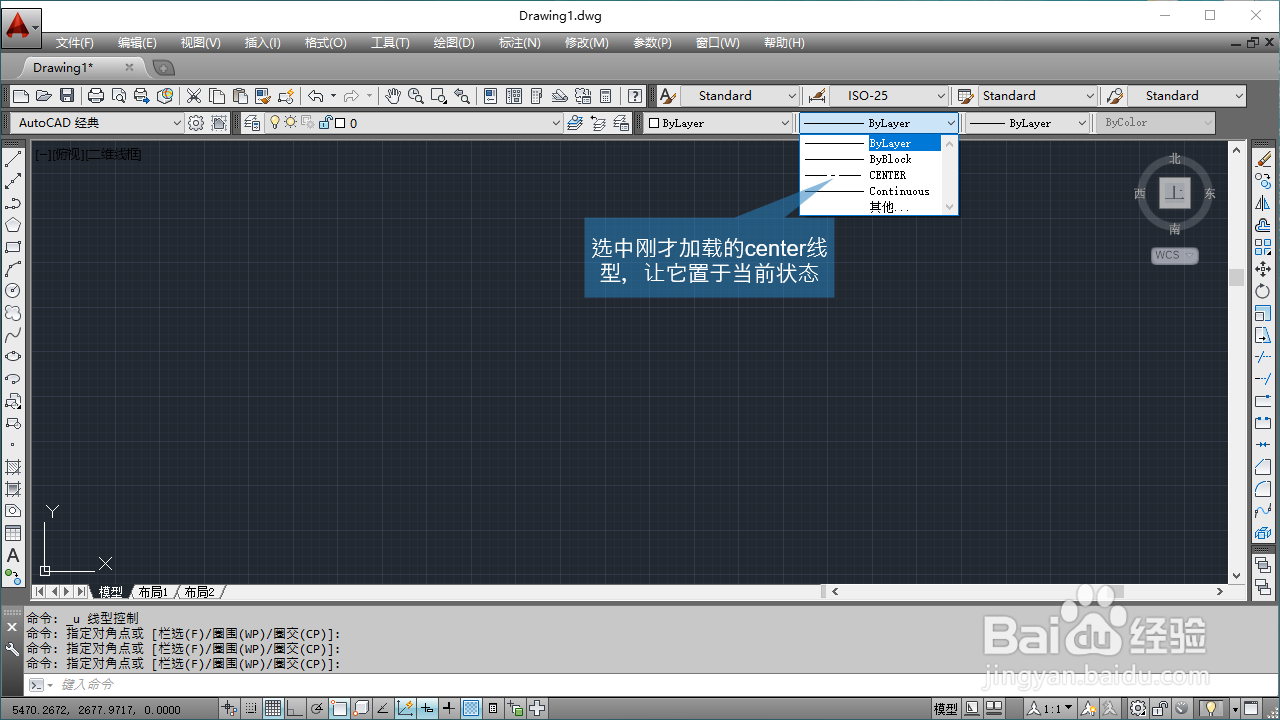

选中刚才加载的“center”型，让它置于当前状态。

10/11

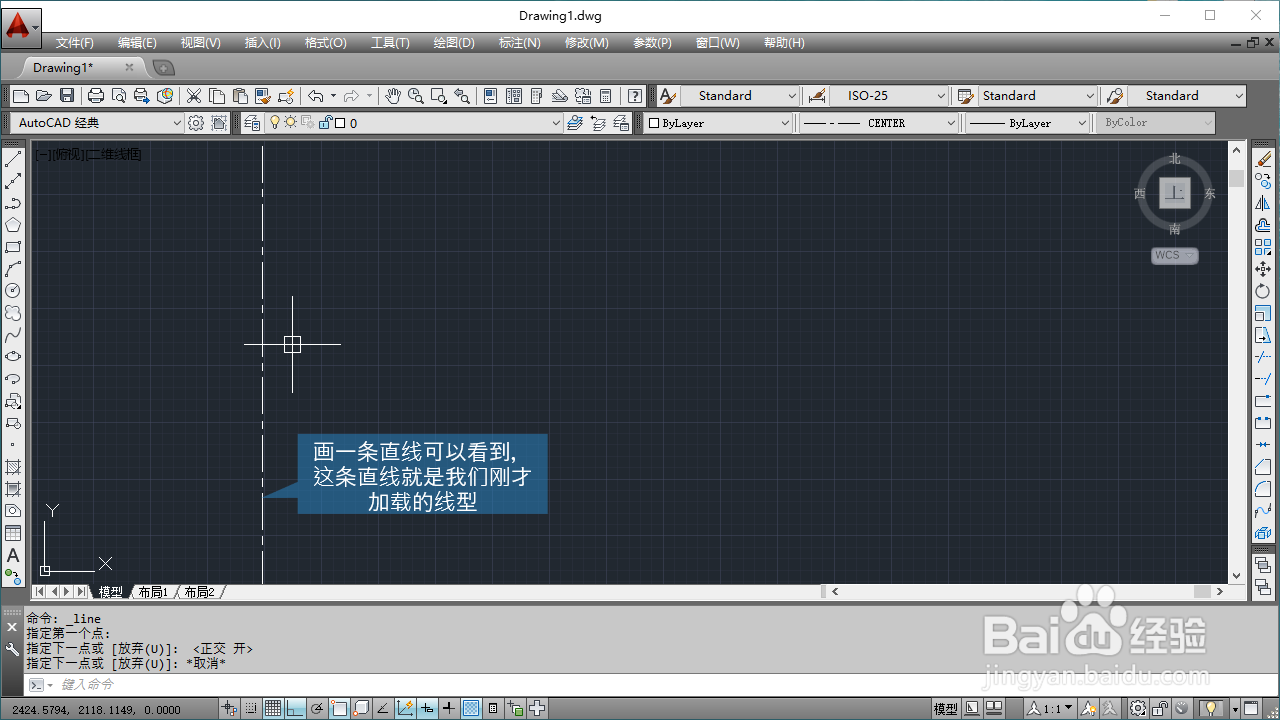

我来画一条线，大家可以看到，线的线型就是我们刚才加载并设置到当前的线型，加载线型就成功了，怎么样？学会了的老铁就投我一票。

11/11

总结：

1. 点击线型下拉框一栏当中右边向下的箭头。

2. 选择其它。

3. 点击加载按钮。

4. 找到想要的线型。

注意事项

最后两步没有操作之前线型其实已经加载成功了的，我只是为了做演示，方便大家看效果。

这篇经验演示了加载一种线型，其它线型的加载方法是一样的。
