    cad中实现公路的绘制和偏移功能的使用

    来源:网络收集  点击:  时间:2024-07-23
    【导读】:
    cad经常绘制公路,铁路等类似平行的曲线物体,使用偏移能很好的解决这个问题,这里介绍一下具体步骤。工具/原料morecad2014方法/步骤1/7分步阅读

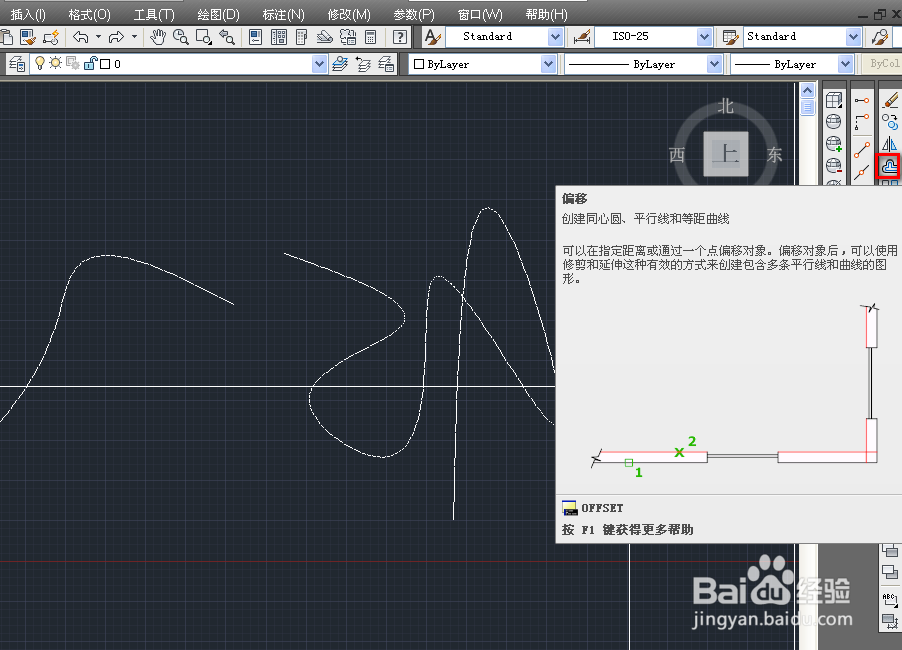

    打开cad,绘制一条样本曲线,点击右侧工具栏的偏移工具,如下图。

    2/7

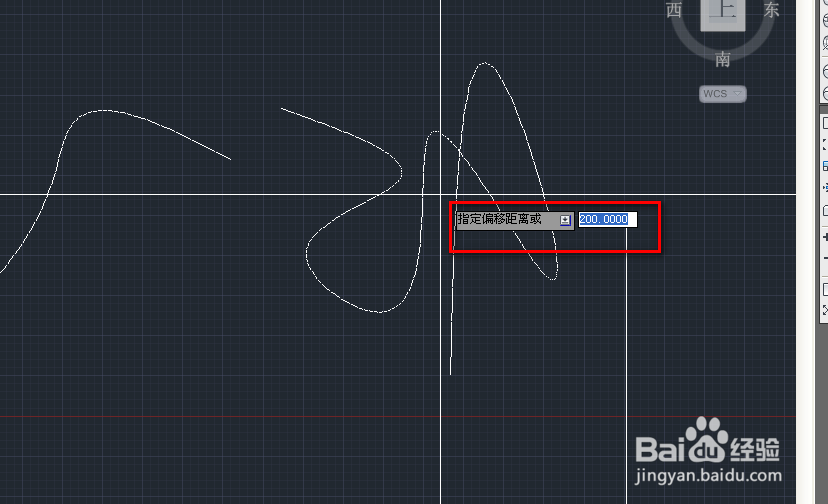

    指定偏移距离,这里我们设置为200,如下图。

    3/7

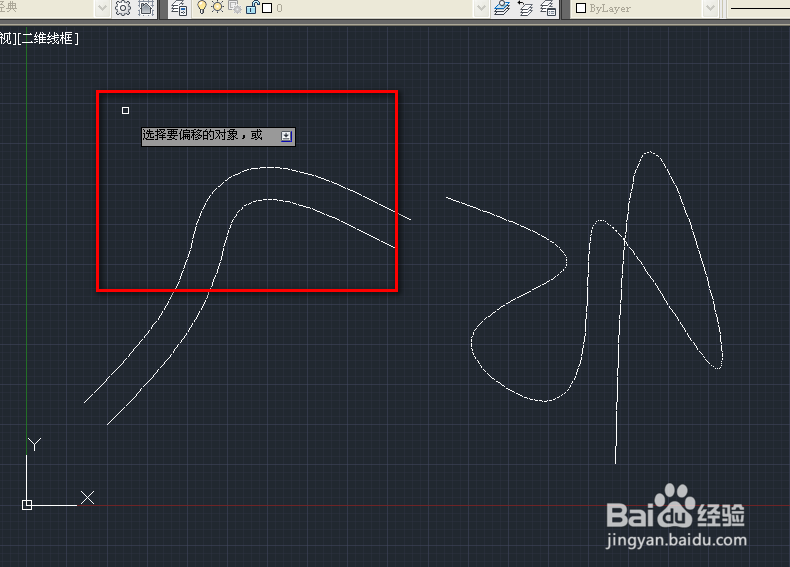

    按空格键确定,选择要偏移的对象,这里选择左侧曲线,如下图。

    4/7

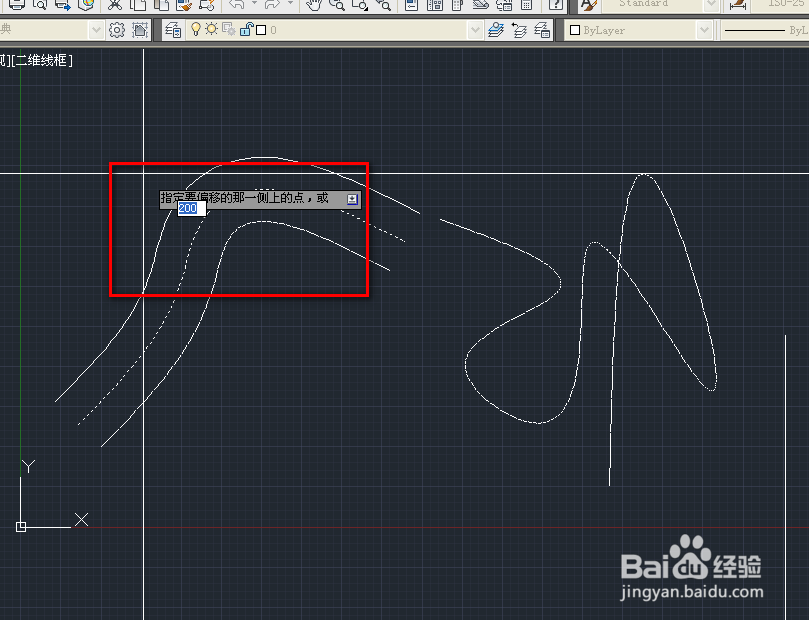

    围绕对象的偏移都有两个方向,我们可以通过鼠标移动控制,如下图。

    5/7

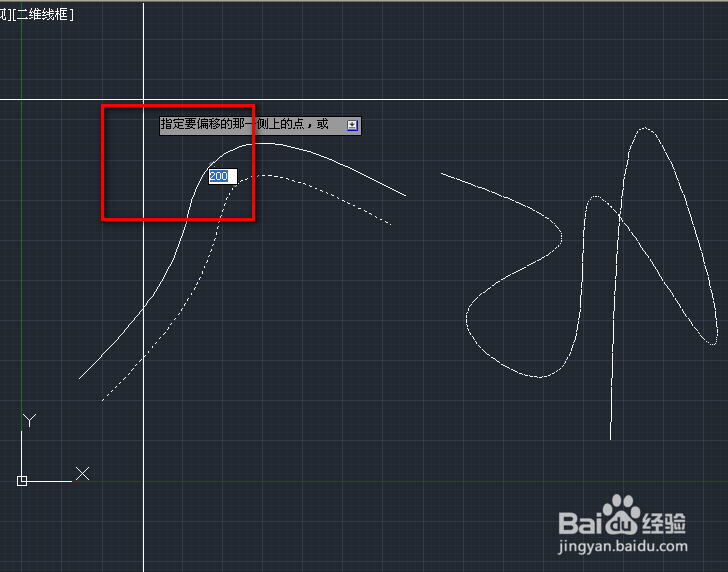

    点击鼠标左键完成偏移确定,这时就会绘制另一条类似对象的曲线,如下图。

    6/7

    再次选择对象,我们可以继续对对象进行偏移,如下图。

    7/7

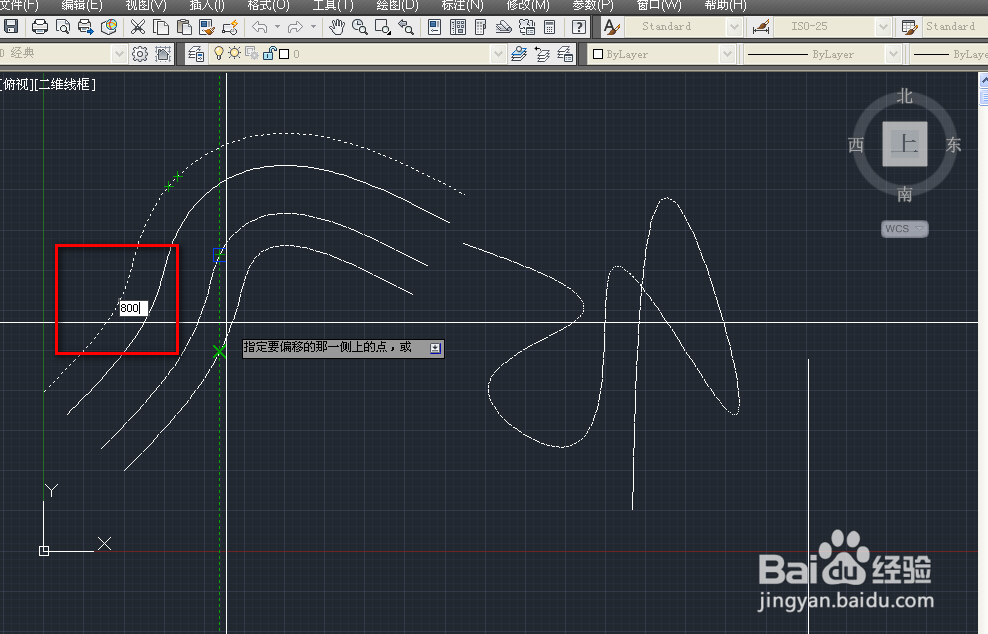

    每次偏移时,我们都可以对偏移量进行修改,通过拖动鼠标实现偏移方向的修改,如下图。

    注意事项

    注意拖动鼠标修改偏移方向

    CAD对象偏移CAD绘制公路
