C4D中如何在圆柱体的端面创建圆滑的四方凹槽。工具/原料moreC4D方法/步骤1/8分步阅读

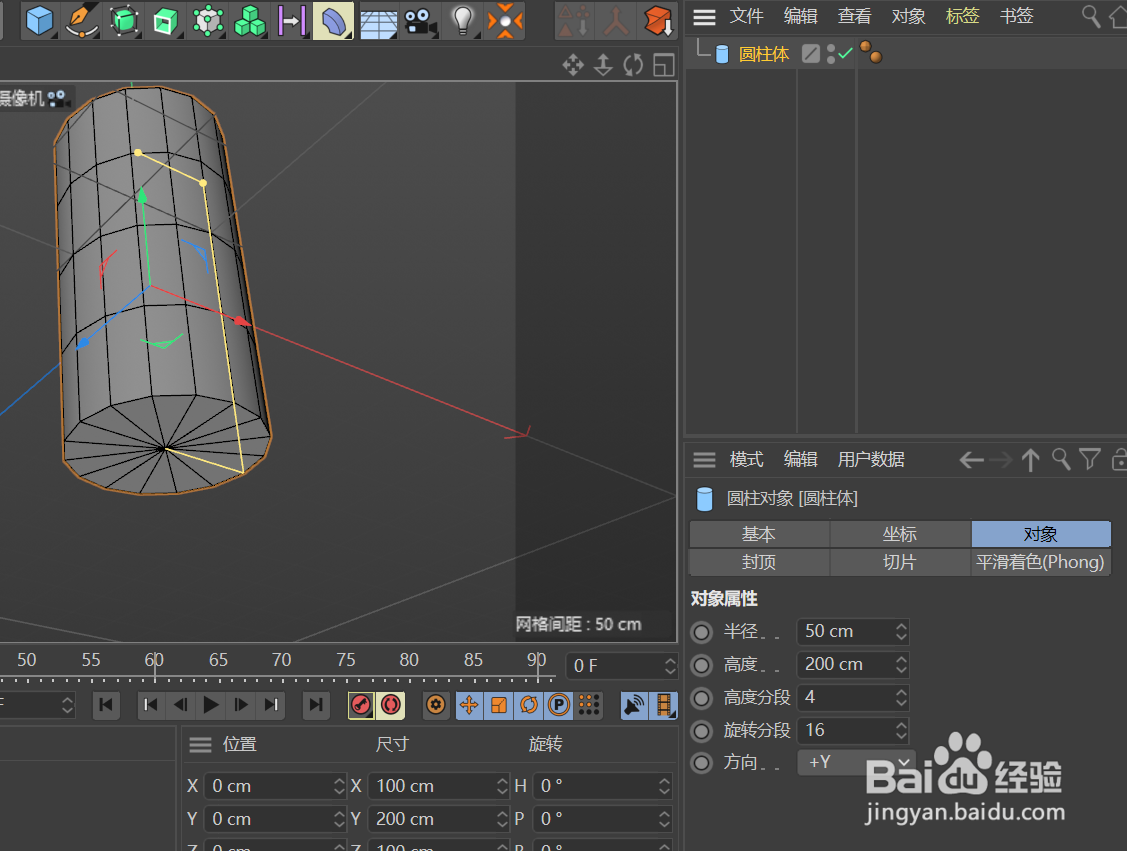

创建一个圆柱体，半径为50，高度为200，高度分段为4，旋转分段为16，方向为+Y。如图所示。

2/8

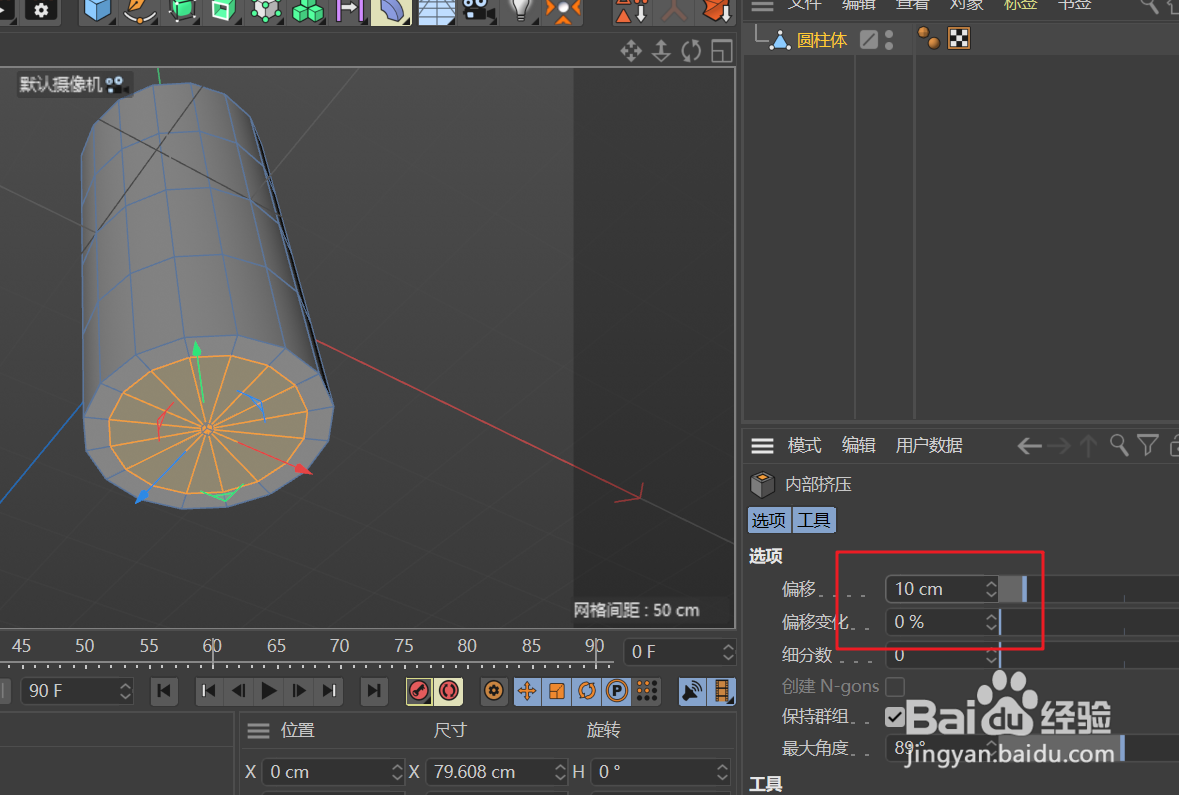

将圆柱体转为可编辑多边形，选中圆柱端面的所有面片，用内部挤压命令向内偏移10CM.如图所示。

3/8

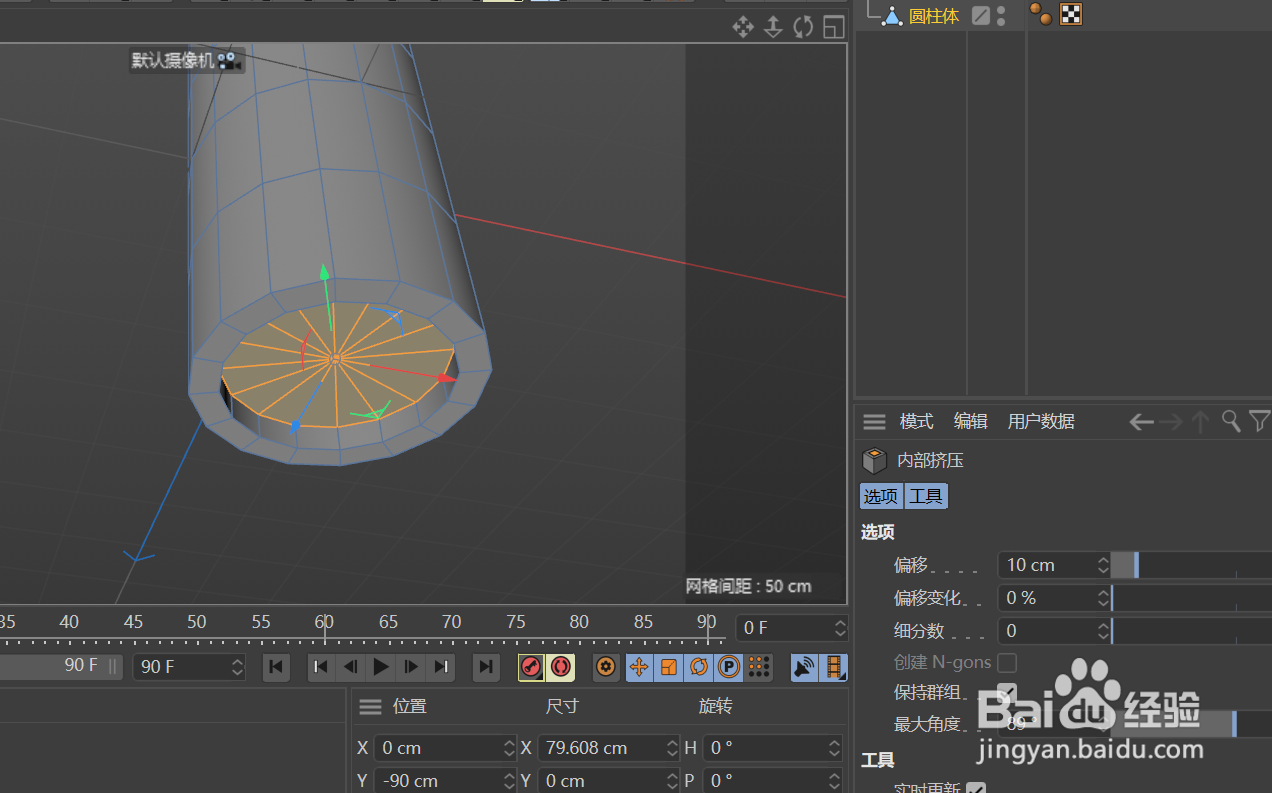

保持内部挤压后面片选中的状态，用移动复制的方式向内挤压10CM；使圆柱体端面得到内凹的造型；如图所示。

4/8

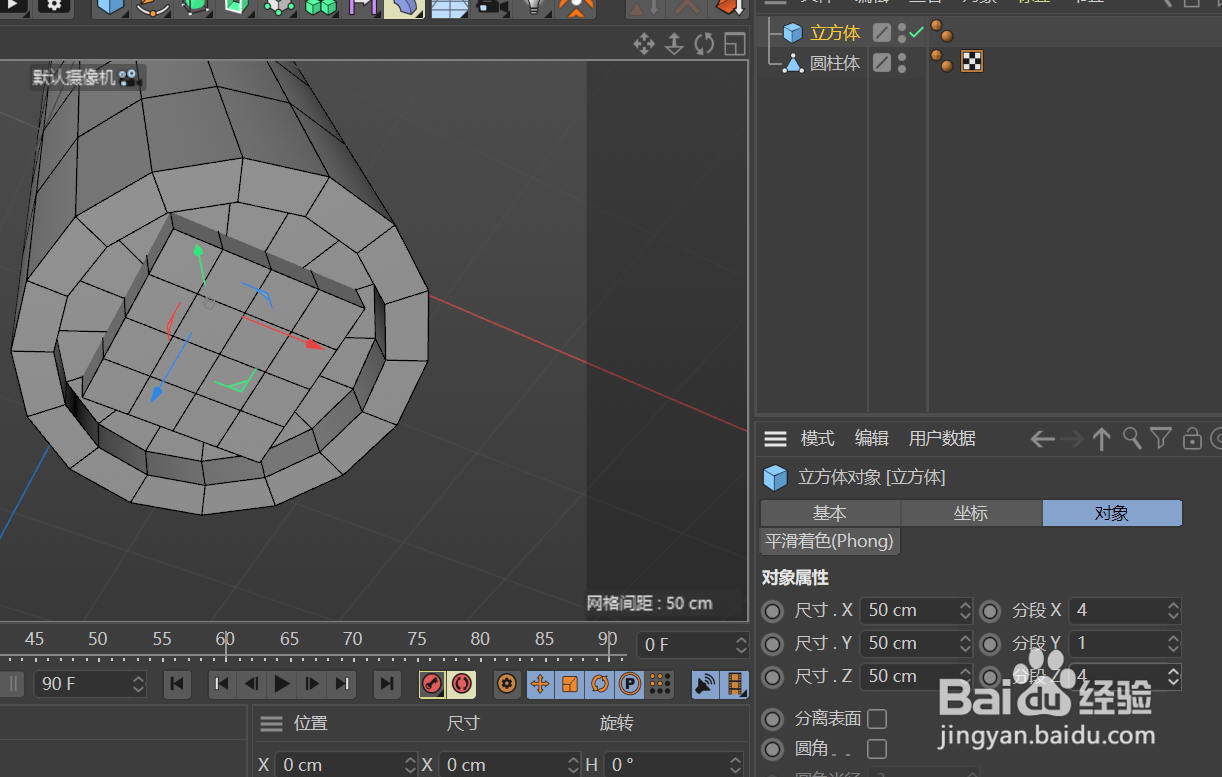

创建一个立方体，尺寸为50*50*50，分段为4*1*4；将立方体调整到圆柱体的内部要开凹槽的位置。立方体的分段数设定十分重要；如图所示。

5/8

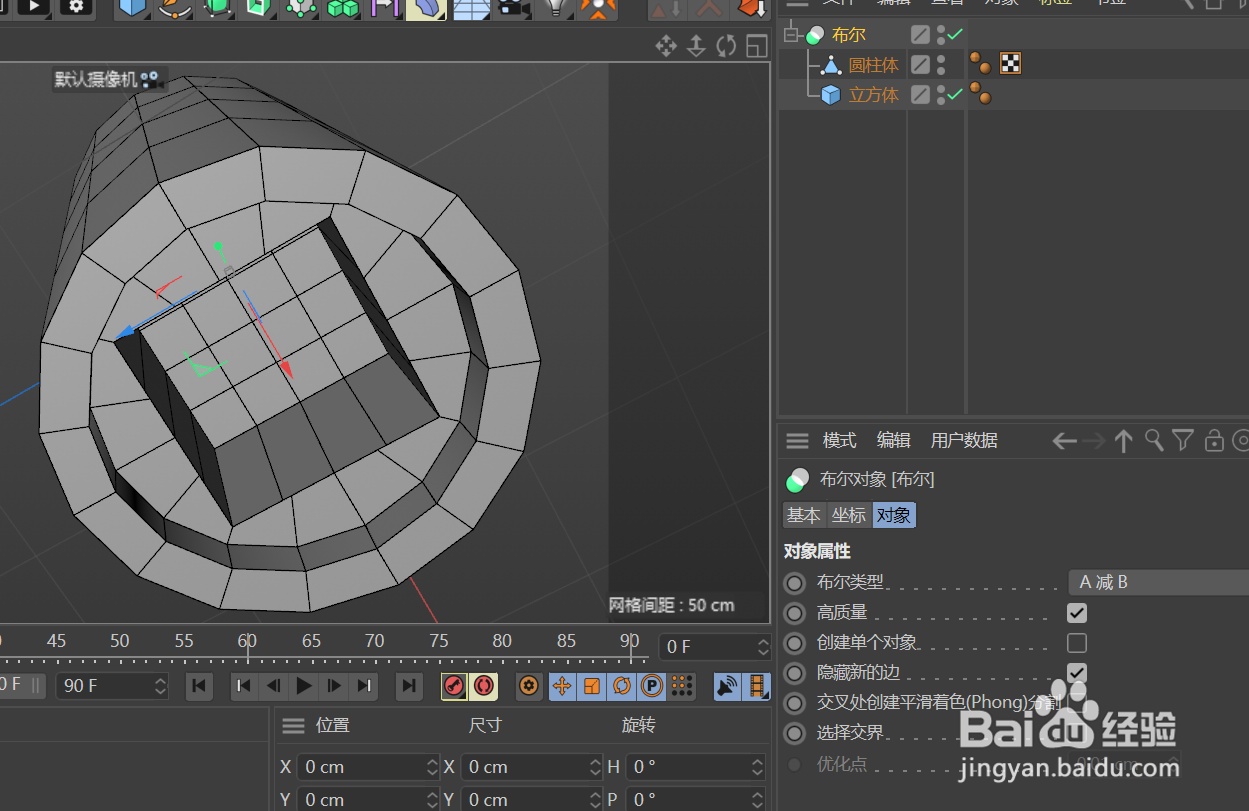

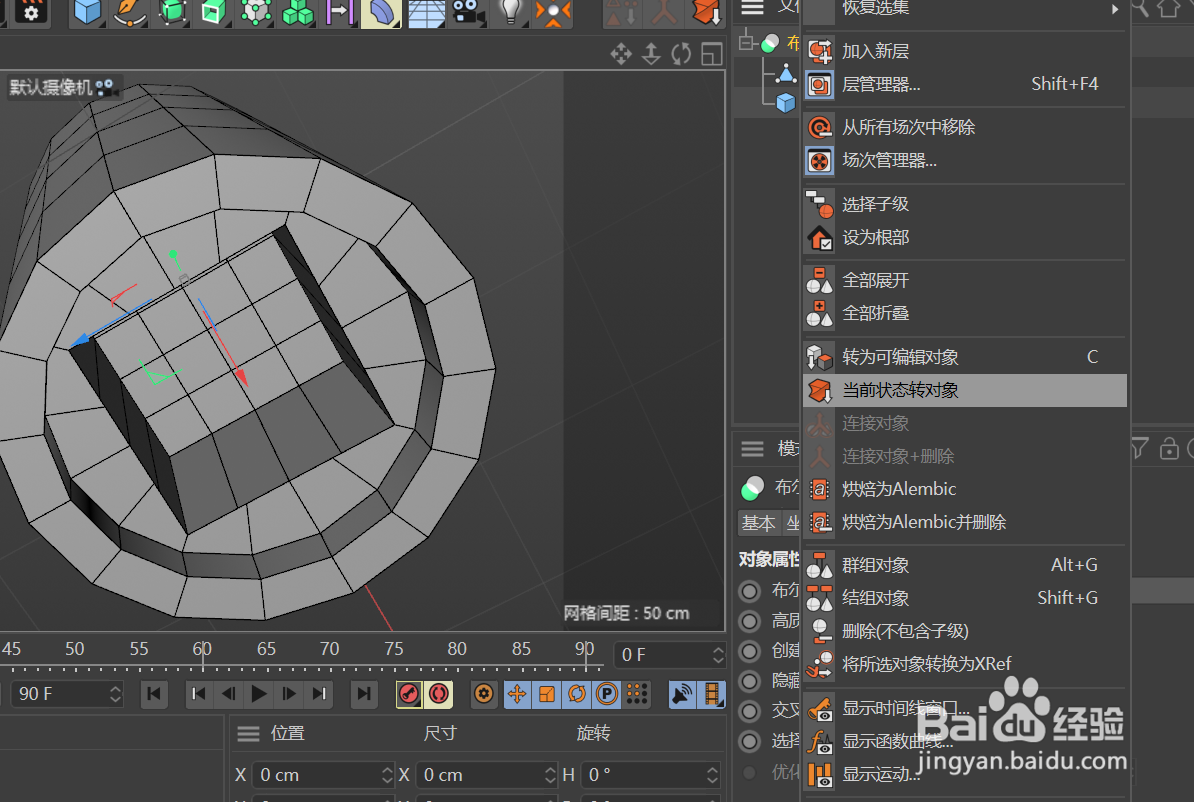

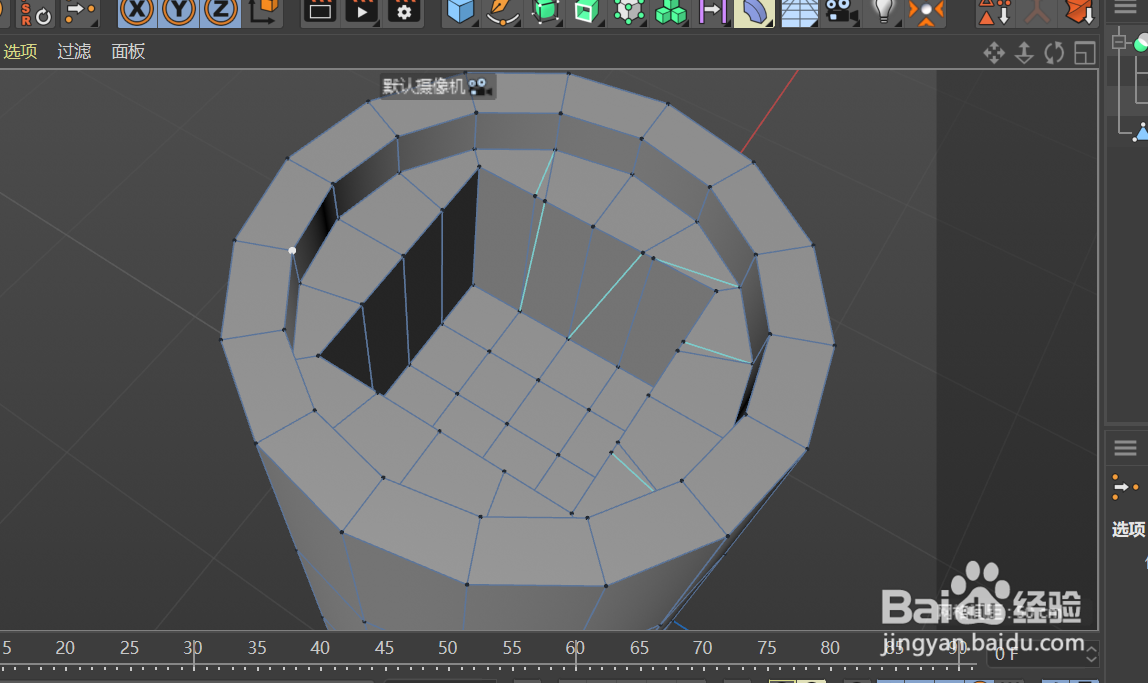

将立方体和圆柱体添加到布尔的子级中，进行布尔求差运算；将布尔运算的结果转为对象。如图所示。

6/8

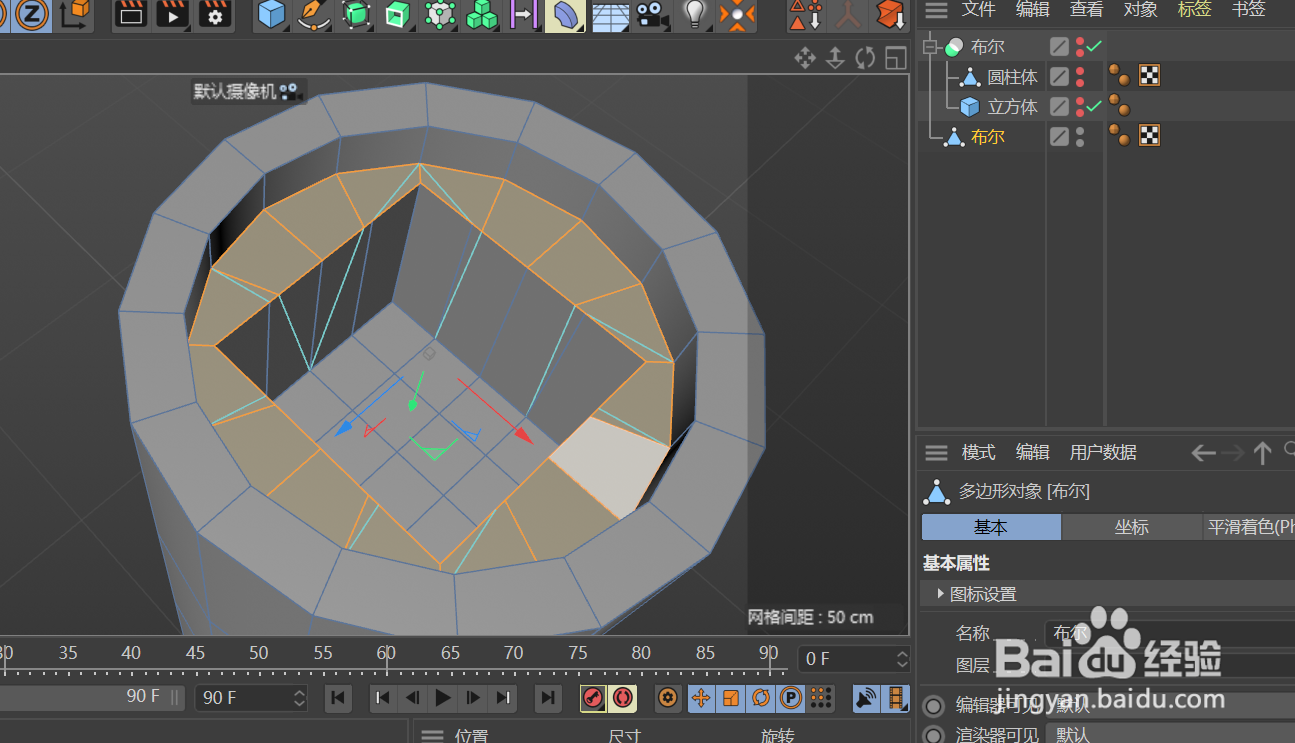

用焊接命令，将转为对象后形成的N-Gon线消除；立方体合适的分段数可让消除N-Gon线更方便。如图所示。

7/8

给模型添加一个细分曲面，模型的轮廓边沿过于圆滑，特别是四边形凹槽的四条侧边过于圆滑不是本文所要。如图所示。

8/8

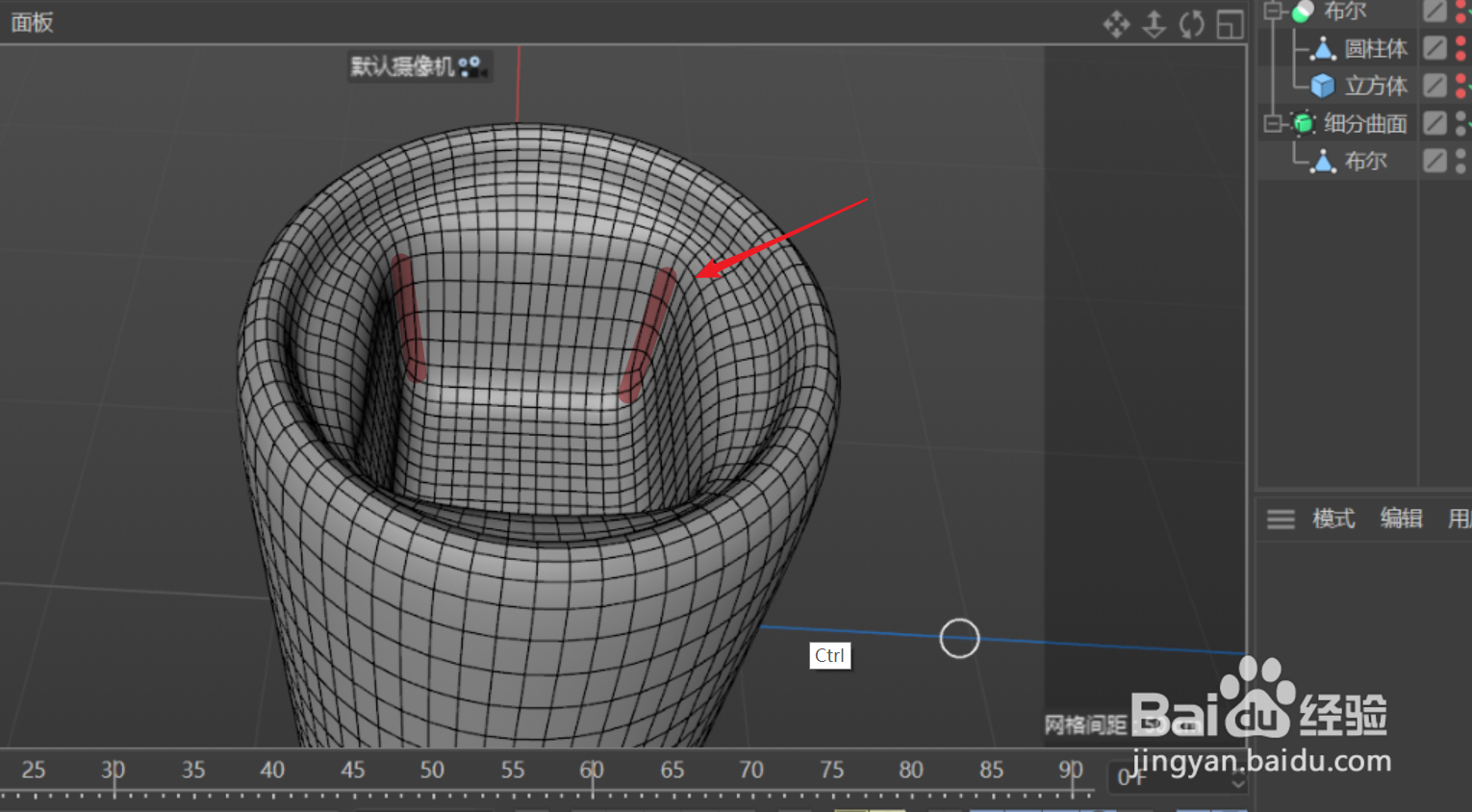

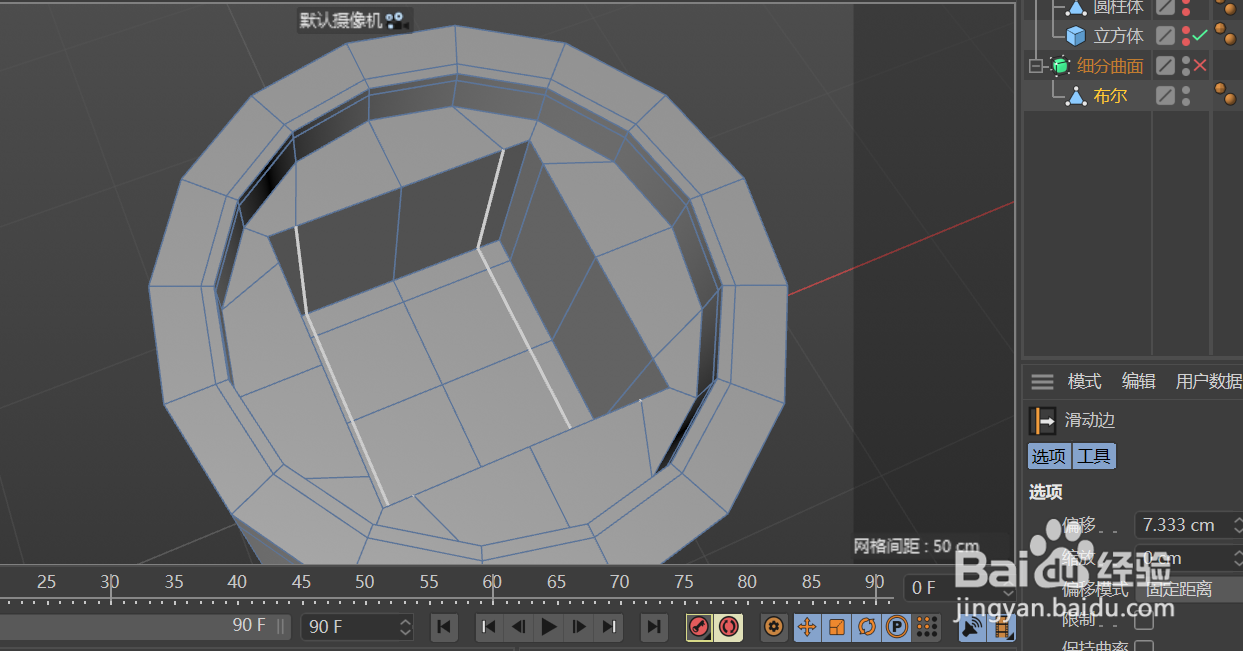

给模型轮廓边添加保护边，调整四边形凹槽侧棱边的结构线，使结构线与侧棱边靠近。细分后，模型的侧棱边即可得到略为圆滑的侧棱边造型。如图所示。

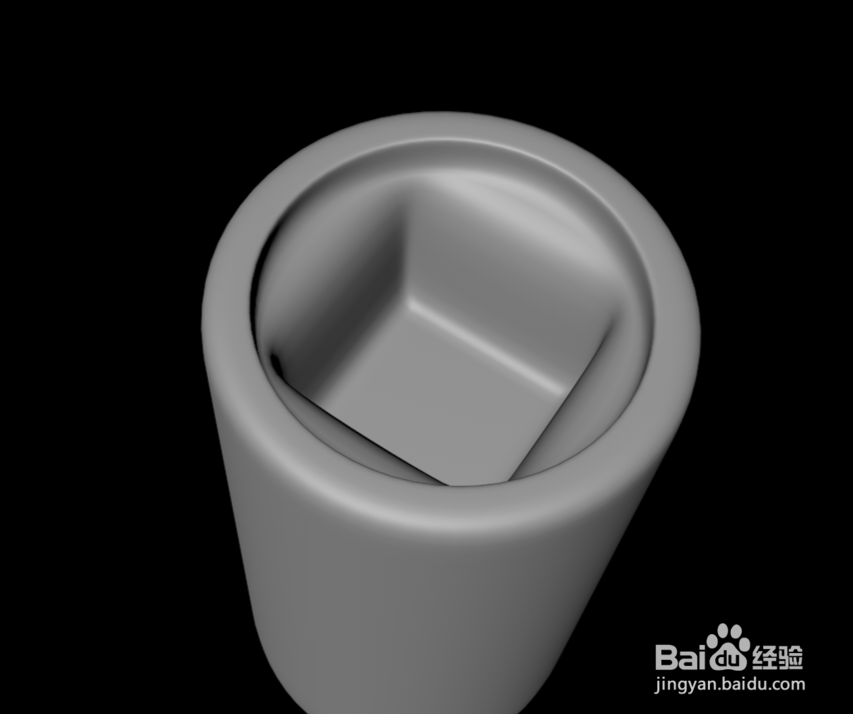

圆柱体端面创建圆滑的四方凹槽完成。
