CAD的修剪命令图标如下图所示，修剪命令的意思是指通过某一参考图形，来修建图中不需要的部分。工具/原料more修剪命令方法/步骤1/5分步阅读

修剪命令的快捷键是TR，修剪命令经常用在两个或者两个以上的图形相交以后，进行修剪。

2/5

下面介绍下修剪工具的应用方法，画两条相交的直线。

3/5

在命令提示窗口输入L后打空格键，用鼠标左键点选两个点，完成后点击鼠标右键，然后再重复画线命令，先点击鼠标右键，再用鼠标左键点选两个点。

4/5

然后在命令提示窗口输入TR，点击空格键，用鼠标的左键点选参考图形，完成后点击鼠标右键。

5/5

这时候用鼠标的左键点选不需要的部分，可以连续点选，完成后点击鼠标的右键。

方法/步骤21/5

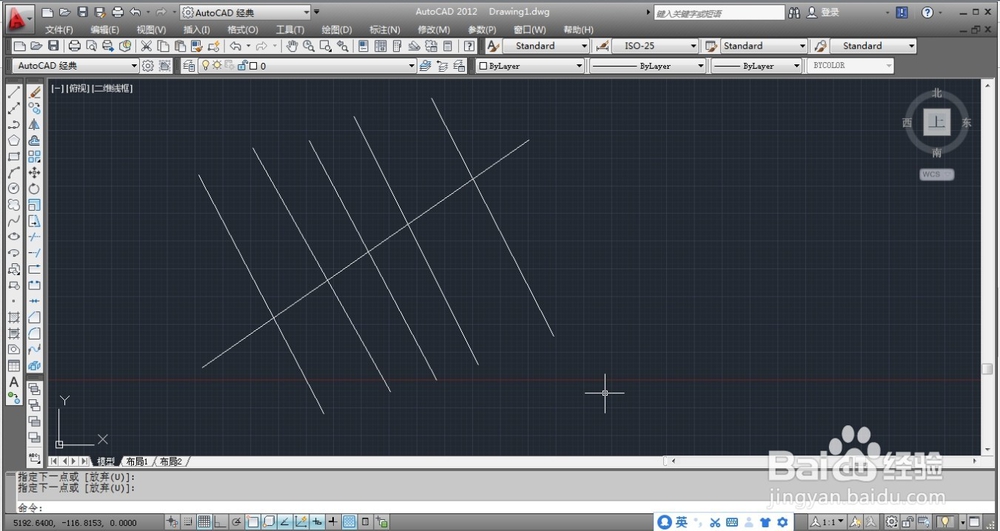

画出多条直线，并使它们都相交。在命令提示窗口输入L，点击空格键，用鼠标左键选点，连续画线。

2/5

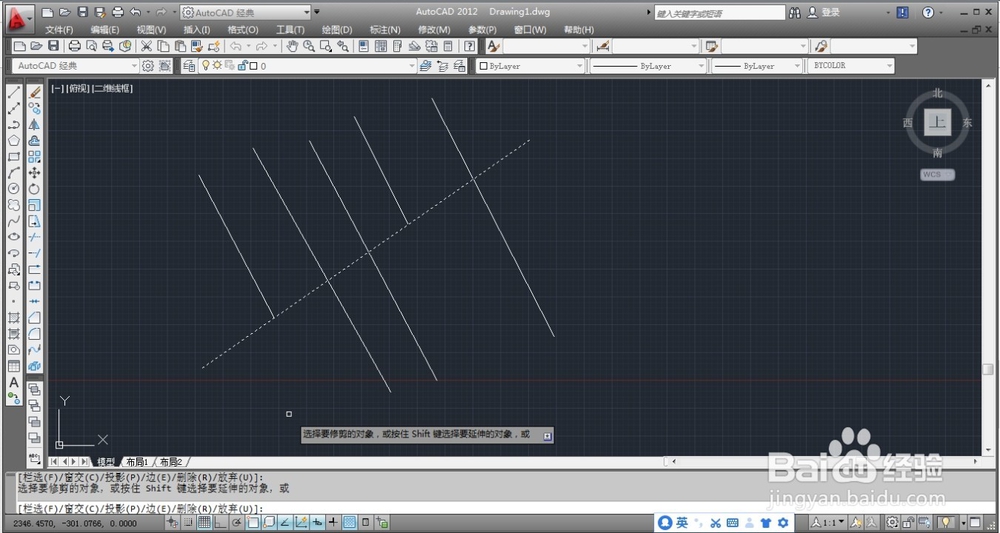

在命令提示窗口输入TR，点击空格键，用鼠标左键点选参考图形，完成后点击鼠标右键。

3/5

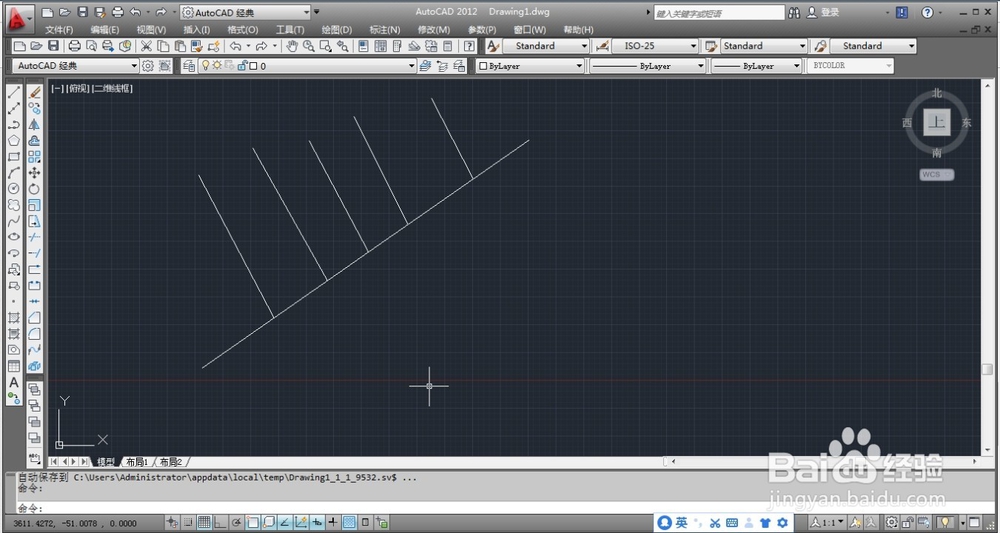

此时可以逐个点选需要消除的图形。

4/5

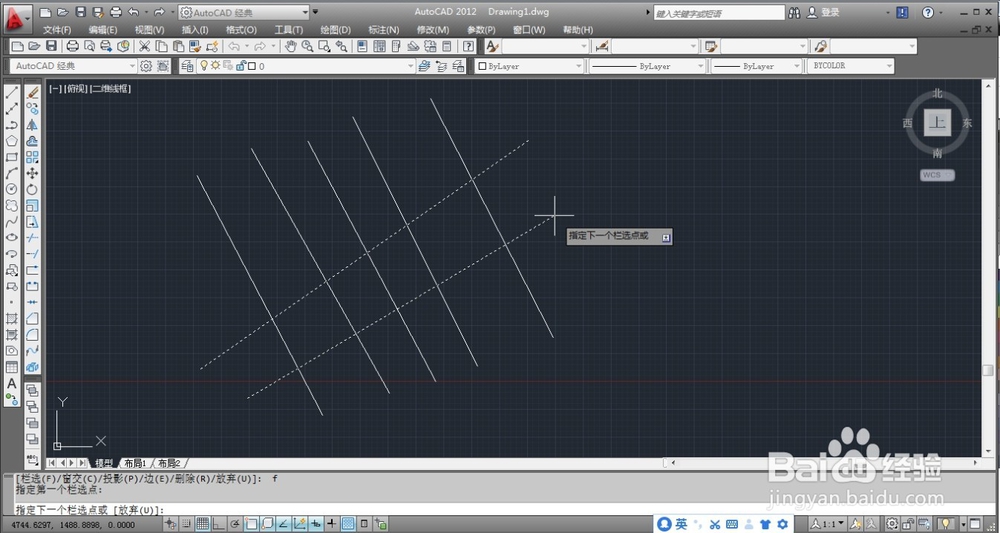

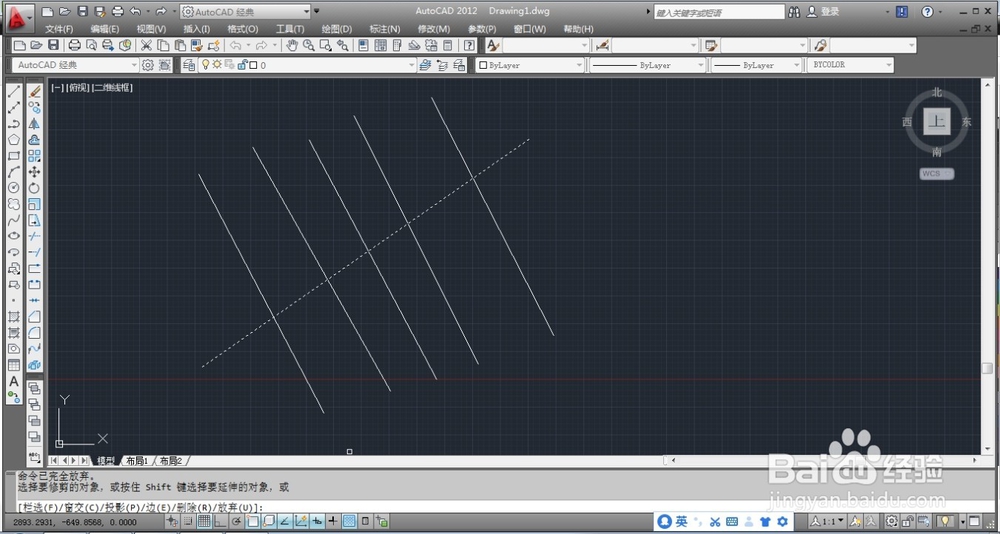

也可以在命令提示窗口输入F后打空格键，用鼠标点选一点，移动鼠标，会出现一条直线，可以用此直线选择多个需要删除的图形。

5/5

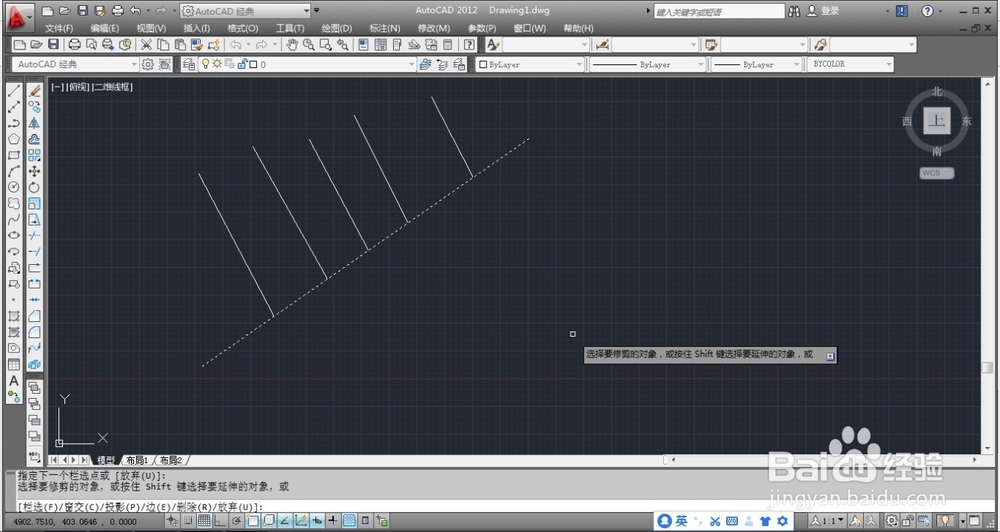

完成后点击鼠标右键，最后再次点击鼠标右键结束编辑。

注意事项

点选参考图形的时候可以多个选择。

在重复绘图命令的时候，先点击鼠标的右键，然后在执行命令。
