SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制半圆形凸台呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

第二步，利用草图工具-圆，绘制4个圆，半径分别是22,30,64,84mm;

3/5

第三步，将半径为64mm的圆设置为构造线，同时绘制两条绘制两条作为构造线；

4/5

第四步，再绘制2个大圆和2个小圆，小圆分别与大圆相切，然后裁剪掉其他的线；

5/5

第五步，利用工具栏中的“拉伸凸台/基体”命令，拉伸深度为20mm；，绘制完成；

总结1/1

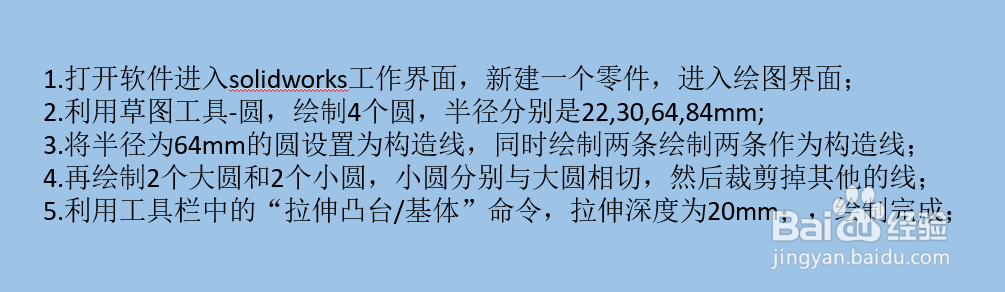

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-圆，绘制4个圆，半径分别是22,30,64,84mm;

3.将半径为64mm的圆设置为构造线，同时绘制两条绘制两条作为构造线；

4.再绘制2个大圆和2个小圆，小圆分别与大圆相切，然后裁剪掉其他的线；

5.利用工具栏中的“拉伸凸台/基体”命令，拉伸深度为20mm；，绘制完成；

注意事项

以上是SolidWorks草图中如何绘制半圆形凸台的方法，希望对你有所帮助23
