UG练习三维建模

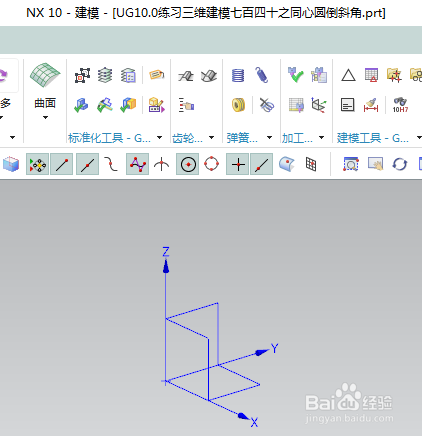

如下图所示,
打开UG10.0软件,新建一空白的模型文件,
另存为:UG10.0练习三维建模七百四十之同心圆倒斜角

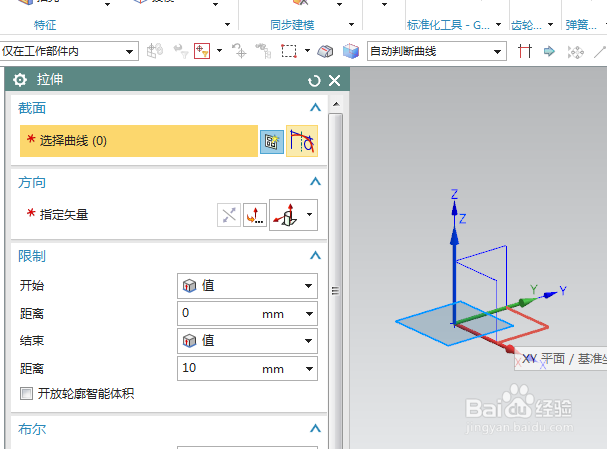

如下所示,
执行【拉伸——XY平面】,直接进入草图

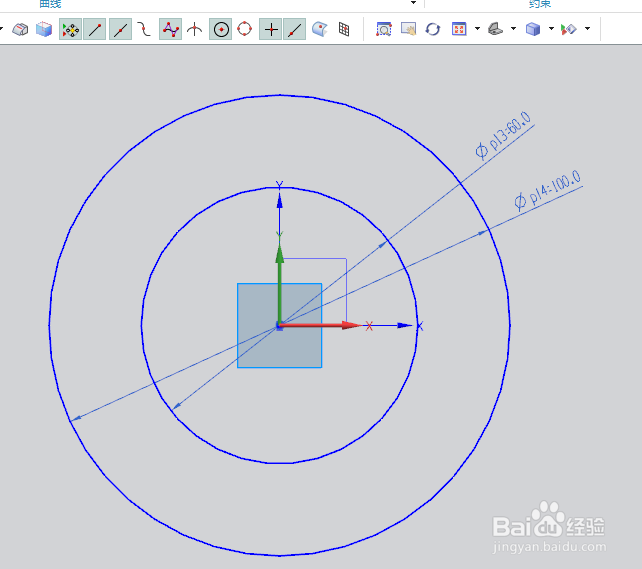

如下所示,
激活同心圆命令,以坐标原点为圆心画一个同心圆,
双击修改尺寸,大圆直径为100,小圆直径为60,
点击完成,退出草图

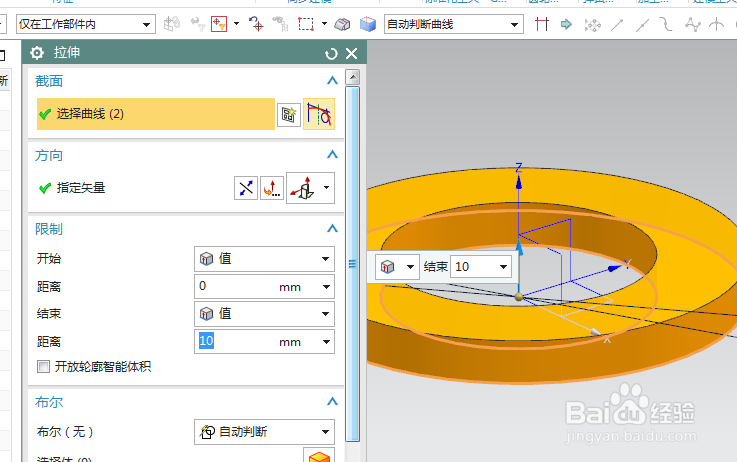

如下所示,
设置限制:0开始,10结束,
点击确定。

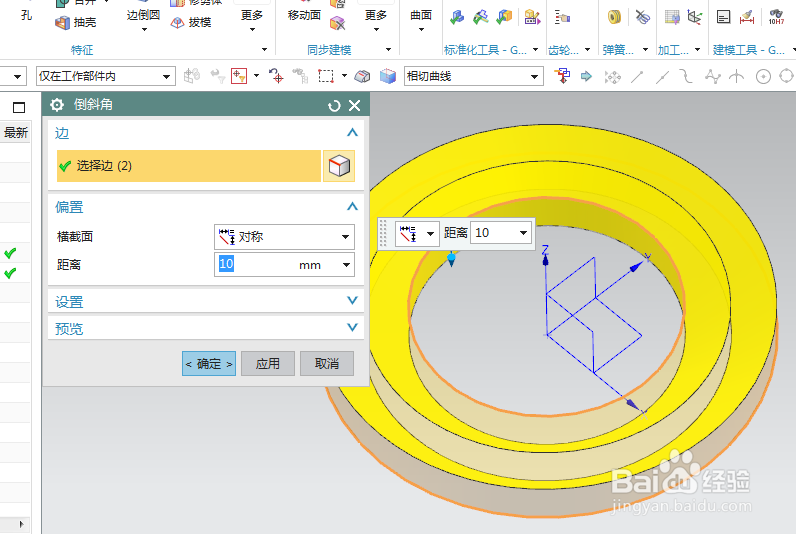

如下所示,
点击工具栏中的倒斜角命令,
上边线选择里面,下边线选择外面,
设置倒角尺寸为10,
点击确定。

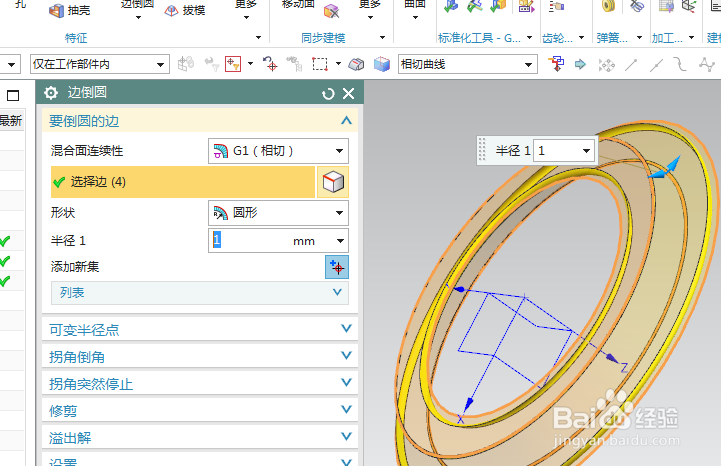

如下所示,
点击工具栏中的边倒圆命令,
ctrl+a,选中所有的实体边线,
设置半径为R1,点击确定

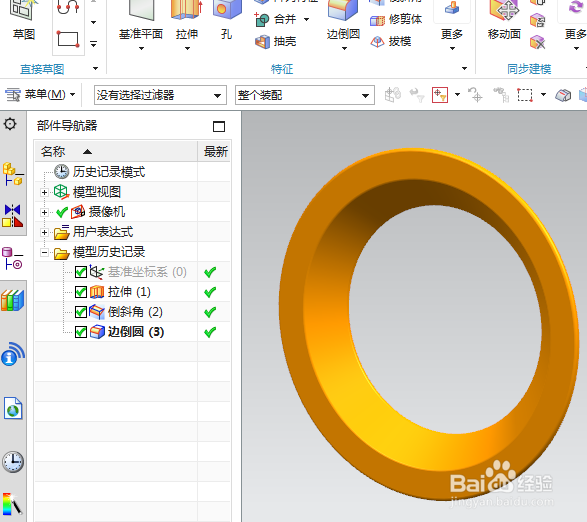

如下所示,
隐藏基准坐标系,显示设置为着色,
至此,
这个三维实体零件就建模完成
本次训练结束。
