机械设计中的图纸式样是有规定要求的，是有国家标准制定图纸幅面的尺寸的。在CAD和CAXA制图软件中，一般都有制好的模板可以选用，也可以用自己设计的样式，保存在模板中，待用时调出来即可使用。方法/步骤1/6分步阅读

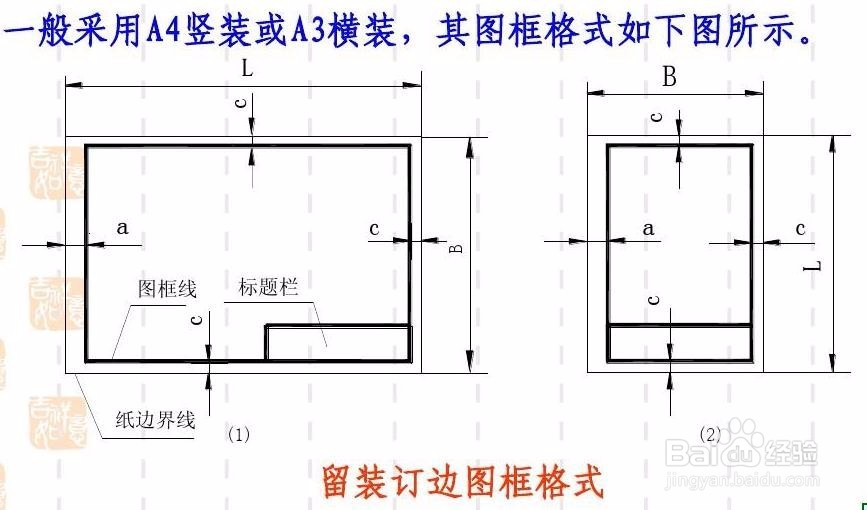

图纸幅面一般有五种规格，A0、A1、A2、A3、A4，图样可以横放、可以竖放，图框格式有两种形式。一种是留有装订线的图样，如下图所示。

2/6

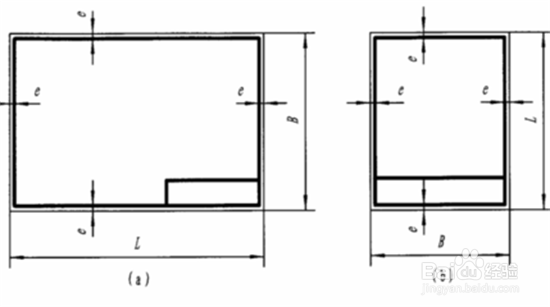

一种是无装订线的图样，如下图所示。根据自己的设计图纸的需要可以任意选择。具体标注字母尺寸都可以在相关专业书中查到。

3/6

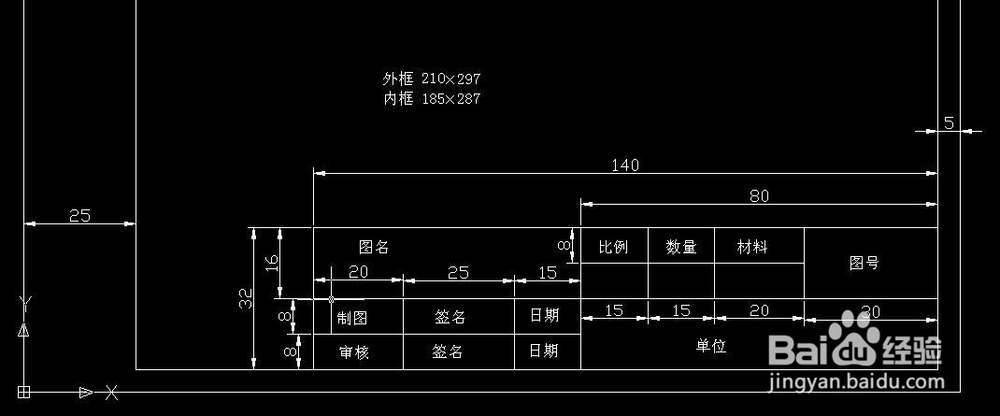

标题栏也是图纸式样中需要选择和设置的，标题栏必须放置在图纸的右下角，标题栏的长边置于水平方向与图纸的长边平行时，构成X型图纸。如下图所示。

4/6

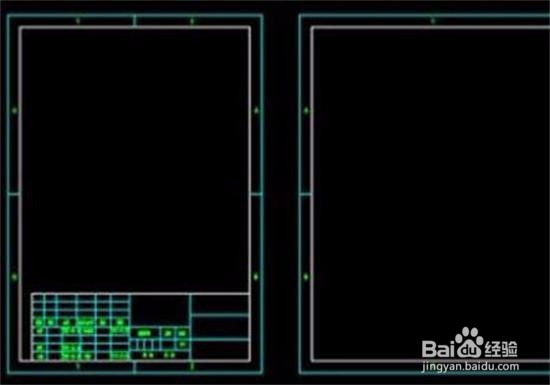

当标题栏的长边与图纸的长边方向垂直时，则构成Y型图纸。如下图所示。

5/6

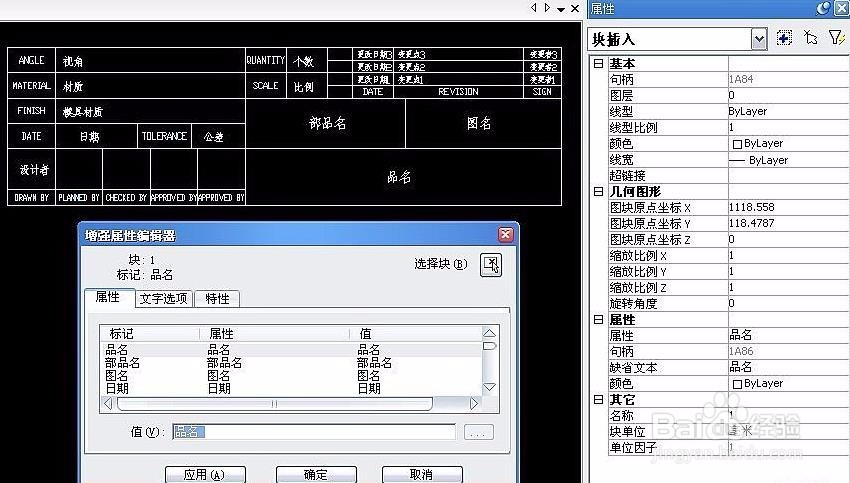

标题栏的尺寸，可根据制图规定的尺寸选用，也可以根据自己厂家的情况制定内容的多少和格子的大小。

6/6

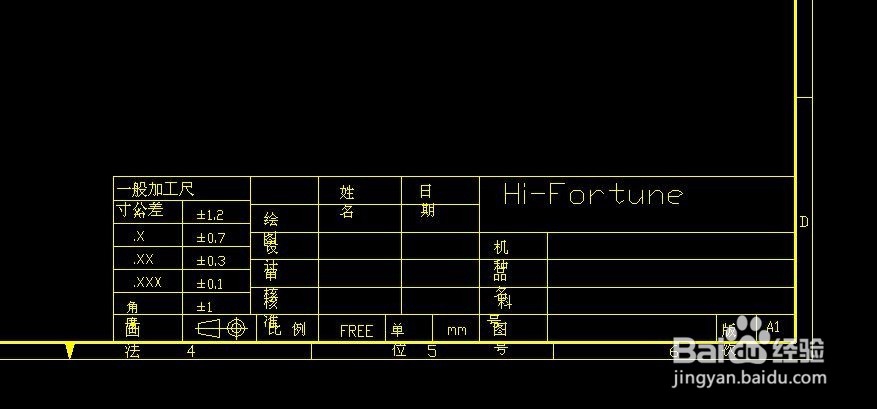

标题栏的文字填写和设定大小，要根据图纸上的字体大小来选择，文字和数字符号要统一字号，比例要匹配。

注意事项

图纸图样设置前，要先对所要设计的零件图或组装图有所知道如何布局，才有利设置图样的选择。

图纸式样设置，不是单纯的知识，是要从设计总体角度考虑的问题，式样选择才能合理美观。
