在CAD制图中，我们常常会把常用的图形或者符号保存成块，方便下次之前插入使用，那么你们是否知道这些块还可以给他设定一个属性呢？就比如粗糙度符号，我们常用粗糙度1.6，偶尔也用粗糙度3.2，或者其他数值的粗糙度，难道我们每一个数值都创建一个块吗？那不是很多余？其实我们只要创建一个粗糙度的符号，然后给他增加一个属性就可以了。如下图所示。工具/原料more电脑CAD软件方法/步骤1/15分步阅读

打开CAD软件，新建一个空白文件，如下图所示。

2/15

如下图所示，画一个粗糙度符号，不要写数值。

3/15

执行【绘图】【块】【定义属性】，或者直接输入“ATT”回车，激活“定义属性”命令。

4/15

如下图所示，弹出“定义属性”对话框，可以看到属性一块一片空白。

5/15

如下图所示，设置属性。

1、标记：ccd

2、提示：请输入粗糙度数值

3、默认：1.6

然后点击“确定”

6/15

如下图所示，在粗糙度符号上放置好文字。

7/15

如下图所示，执行【绘图】【块】【创建】，或者直接输入“B”，回车，激活“块定义”命令

8/15

如下图所示，弹出“块定义”对话框，

9/15

设置块定义中的参数，如下图所示，只需要设置1号红色框选，其余的全部默认勾选，然后点击2号红色框选中的“确定”

10/15

如下图所示，指定插入基本为三角形的尖部点。

11/15

选择对象，如下图所示，将整个文字和符号都框起来，然后回车。

12/15

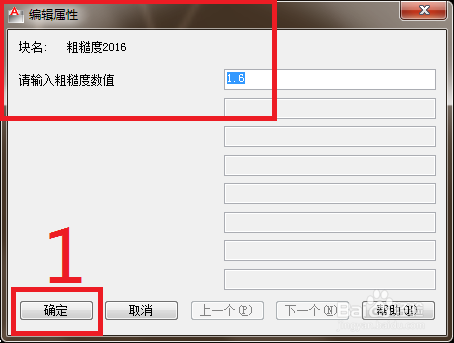

完成第11步操作，回车之后，出现如下图所示的“编辑属性”对话框，可以看到默认的粗糙度数值是1.6，然后点击1号红色框选中的“确定”。

13/15

如下图所示，软件跳到了“块编辑器”，我们点击红色框选中的“关闭块编辑器”，回他图形。

14/15

如下图所示，一个带属性的粗糙度符号就创建好了。

15/15

如下所示，如果我们需要更改数值，可以直接双击这个粗糙度符号，就会弹出如下图所示的“增强属性编辑器”，我们只要将数值1.6改成我们需要的数值就可以了，比如改成0.8或者3.2等等。
