软件控制有限元网格的变形介绍。工具/原料more电脑Hypermesh软件方法/步骤1/5分步阅读

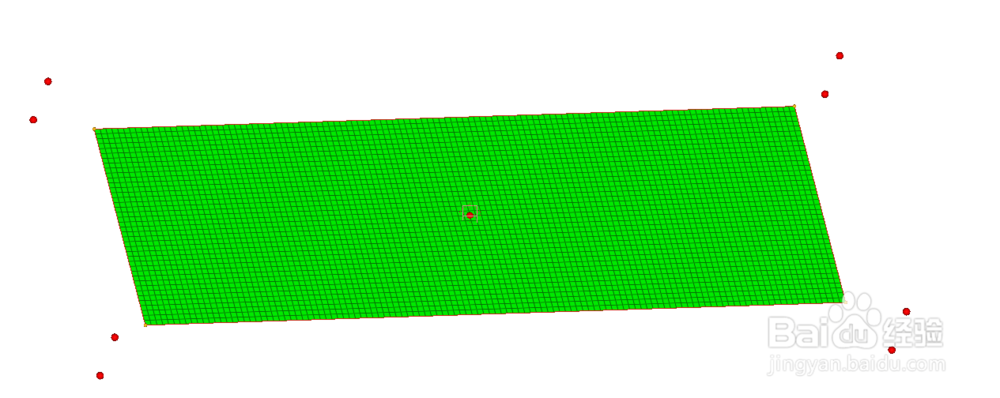

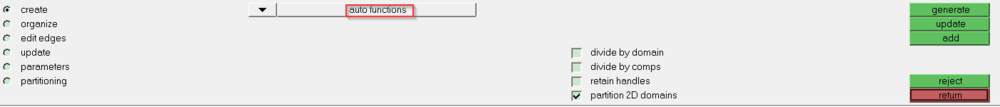

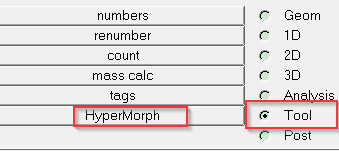

1）打开模型，点击ToolHyperMorphdomain(创建变形域）Auto function（系统自动生成变形域，以及控制变形的控制柄）generate，如下：

2/5

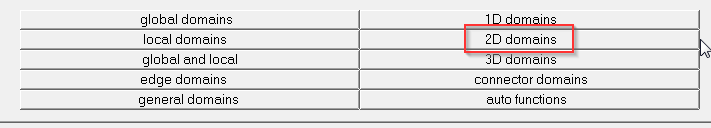

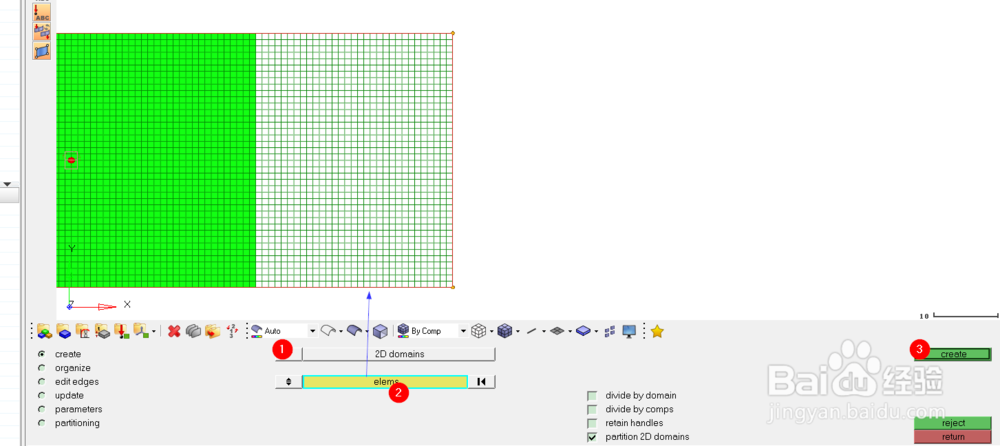

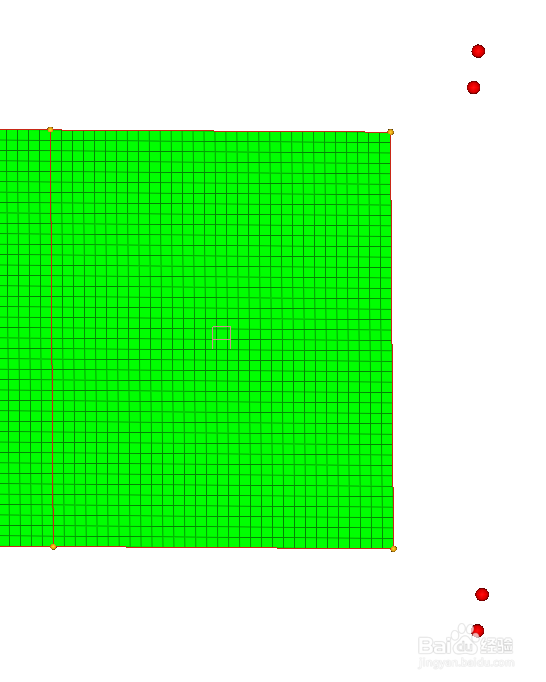

2)继续生成局部的变形域的方法，还是这个面板，create2Ddomain（由于是平面网格，所以创建的是2Ddomain）手动选择一些element，点击create，如下：

3/5

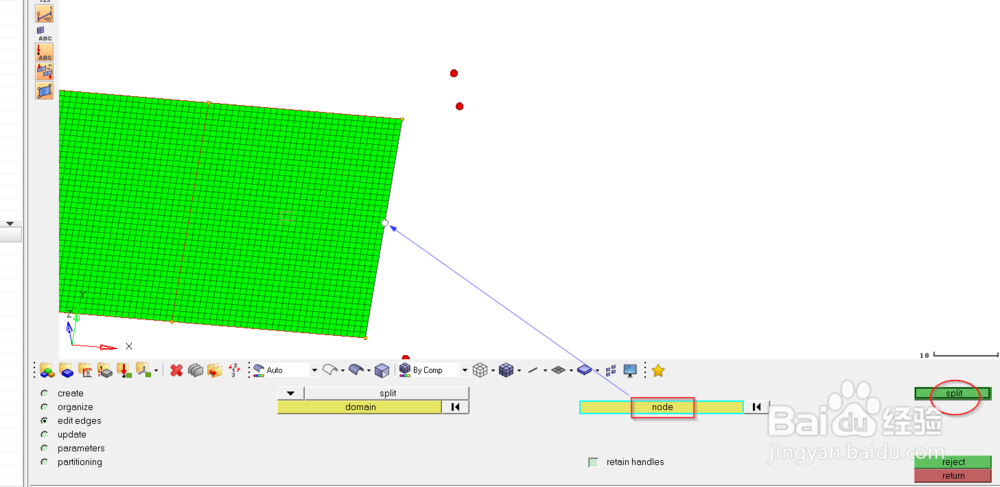

3）在该面板下对已有的变形域进行编辑的办法，点击edit edges选择变形域的边界，然后点击node（在变形域的边界上添加Handle）split,变形域进行了编辑，如下：

4/5

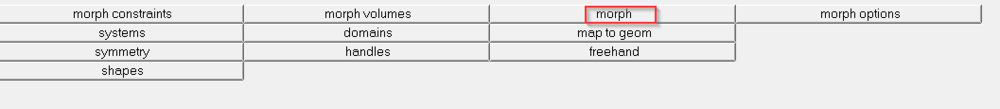

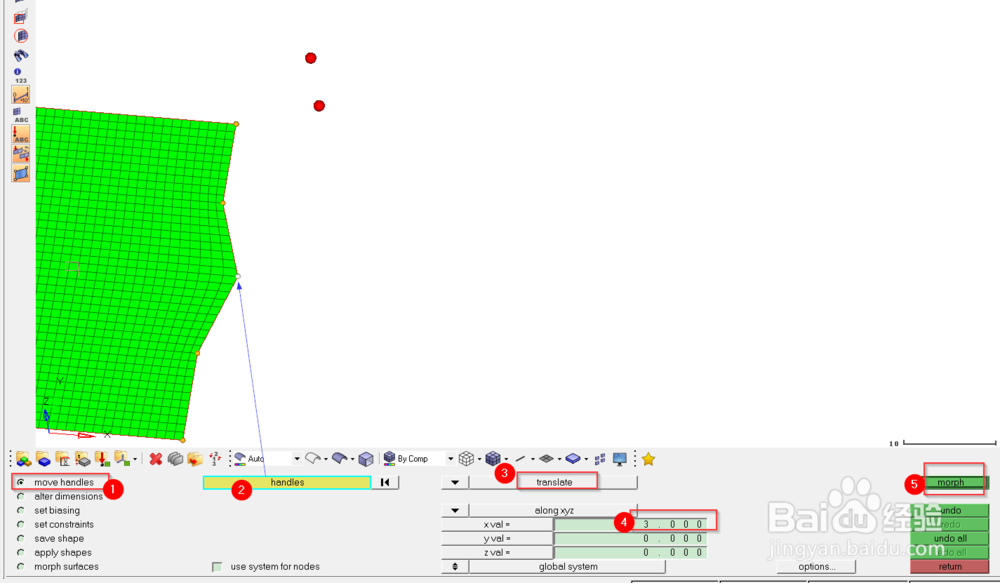

4）控制创建的变形域和handle进行网格的变形，退出domain面板，点击morphmove handles选择需要移动的handletranslate（这里是handle平移），给定x方向的值，点击morph,如下：

5/5

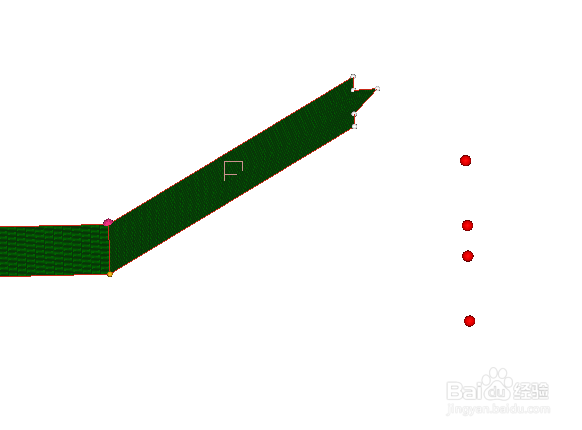

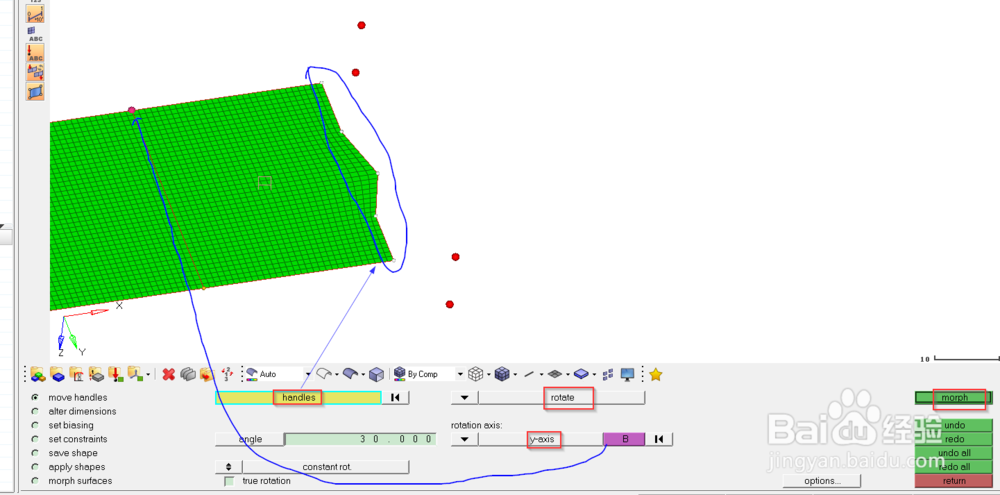

5）修改handle的移动方式rotate,将handle沿着指定的轴进行旋转选择需要旋转的Handel确定旋转点，修改旋转轴（可以自己定义矢量）为Y轴，输入旋转角度30°。点击rotate,网格变形如下：
