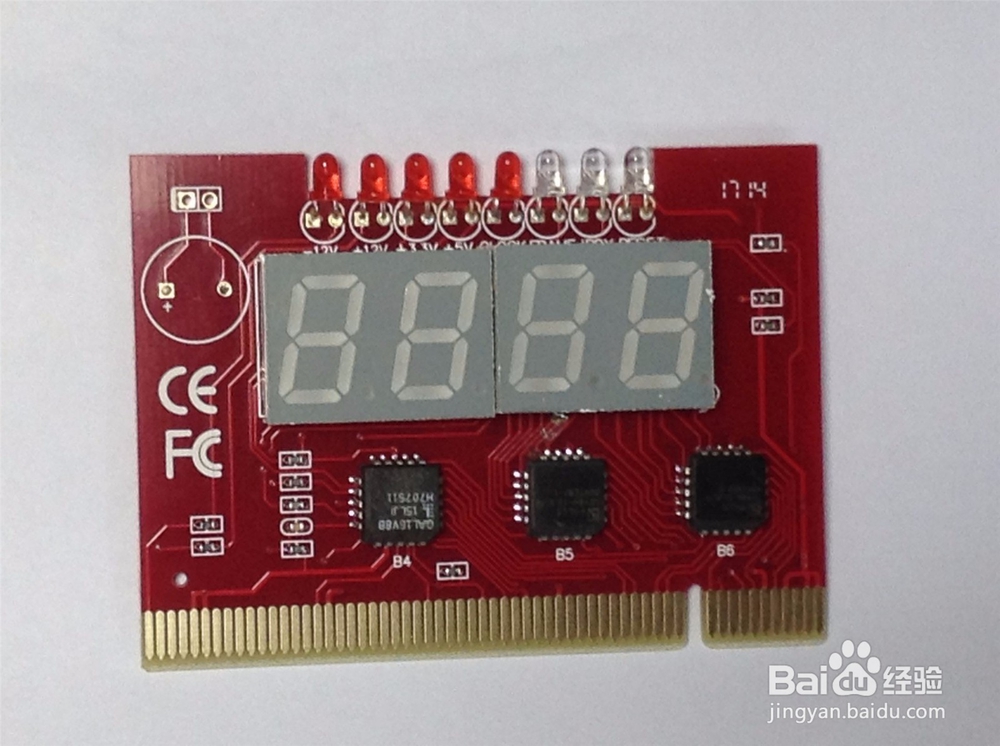

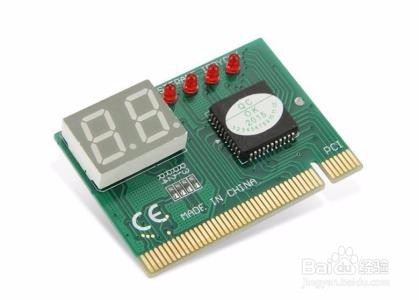

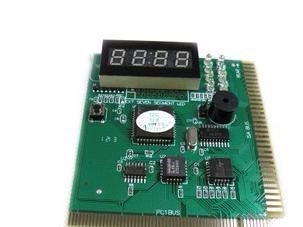

主板诊断卡（以下简称诊断卡）足硬件 维修的利器.目前电脑维修店几乎都在使用这个工具。工具/原料more电脑一台诊断卡一个方法/步骤1：诊断卡能判断什么故障1/5分步阅读

判断主板的好坏

诊断卡上“Run”指示灯如果亮过，就表示主板运行正常，多可证明主板是好的,故障可能来自其他地方。

2/5

判断主板BIOS是否正常

诊断卡主板BIOS状态灯正常亮，则主板BIOS基本正常，否则可能需要刷新 BIOS或检查主板BIOS电路。

3/5

判断主板供电是否正常

主板上就几个电压，即+ 12V、-12V、+5V、-5V、+3.3V。正常时诊断卡指示灯亮度均等，如发现亮度异常.多是机箱电源供电故障，可更换机箱电源进一步测试。

4/5

判断主板复位是否正常

主板复位是否正常，诊断卡上的RST复位指示灯会告诉你。

5/5

定位故障配件

诊断卡依次检查电脑中各配件的顺序是：主板(复位)——CPU——内存——其他，当某配件出现故障时多能显示出来，比如诊断长代码停在C1上，表示内存故障，如果代码是2b,则可能是显卡方面的故障。

方法/步骤2：诊断卡代码故障经验谈 1/6

诊断卡显示的代码与BIOS品牌和版本有关，但实际上诊断卡显示的代码可能与原始说明不一致，这里是经验之谈，比诊断卡说明书更有实用价值。

因为BIOS主要有Award、AMI、Phoenix,过去主板主要使用Award BIOS,而现在流行的主板主要使用AMI BIOS,有Award BIOS经验的读者，建议转型到AMI BIOS 上来。

2/6

诊断卡显示FF、00、01、02代码不跳变，但以手触摸CPU感觉CPU表面不热。可能是主板或 CPU坏，不跳变只停止在这个代码处。

诊断卡显示C1 (或C开头)、D3 (或D开头)的代码。这是CPU已工作正在寻找内存，可能是内存坏或内存接触不好，如双通道内存接触不良，可能就会显示D4或D5。

3/6

诊断卡显示C0、D1代码，并已经检测到BIOS片选信号（即CPU已发出寻址指令并已选中 BIOS）,但是卡上BIOS灯不亮（BIOS没有响应）。可能是主板上BIOS、南桥、I/O坏。

诊断卡显示C1-C5代码循坏跳变或显示D3〜D5代码。可能是主板上BIOS、I/O芯片坏。

4/6

诊断卡显示0B、26、31, —般可使显示器正常显示信息，但如显示器不亮可能是显卡、集成显卡坏。

诊断卡显示0B、26、31、42、48、4E、58、0D、6F、7F、85代码。表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮，大多为显卡坏或其他复杂故障。

诊断卡显示代码75。表示正在扫描硬件配置，检查硬盘、光驱及相关接口设备和接线是否有故障。

5/6

诊断卡显示代码EF。表示BIOS故障，需要对CMOS进行放电操作。

一开机诊断卡只有电压灯亮而没有代码显示。检查CPU是否有故障。

有时显示D或E开头的代码。可能是主扳上元件接触不良或尘土过多导致的故障。

6/6

提示：

不插CPU时，诊断卡的BIOS灯会因为没有CPU而不亮或不闪烁，其他灯均与CPU无关。

以下几种使用诊断卡的经验，不确定一定准确.请在实践中检验：

显示代码00、FF、EO、CO、FO、F8: 表示主板没有检测到CPU,有可能是CPU坏，也有可能是 CPU的工作电路不正常。

显示代码C1, D1, E1, D7, A1: 表示主板没有检测到内存，有可能是内存坏，也有可能是内存的供电电路坏。

显示代码25、26:通常这两个代码是表示没有检测到显卡。对于某些电脑，26是正常诊断结束标记，相当于代码FF。
