cad如何制作平开门衣柜平面图
来源:网络收集 点击: 时间:2024-08-12【导读】:
前面我们已经了解了CAD软件中推拉门衣柜平面图的制作方法。今天我们就来了解下cad如何制作平开门衣柜平面图。工具/原料moreAutoCAD 2013方法/步骤1/5分步阅读





2/5





3/5







4/5









5/5







软件平开门衣柜平面图CAD平面图CAD

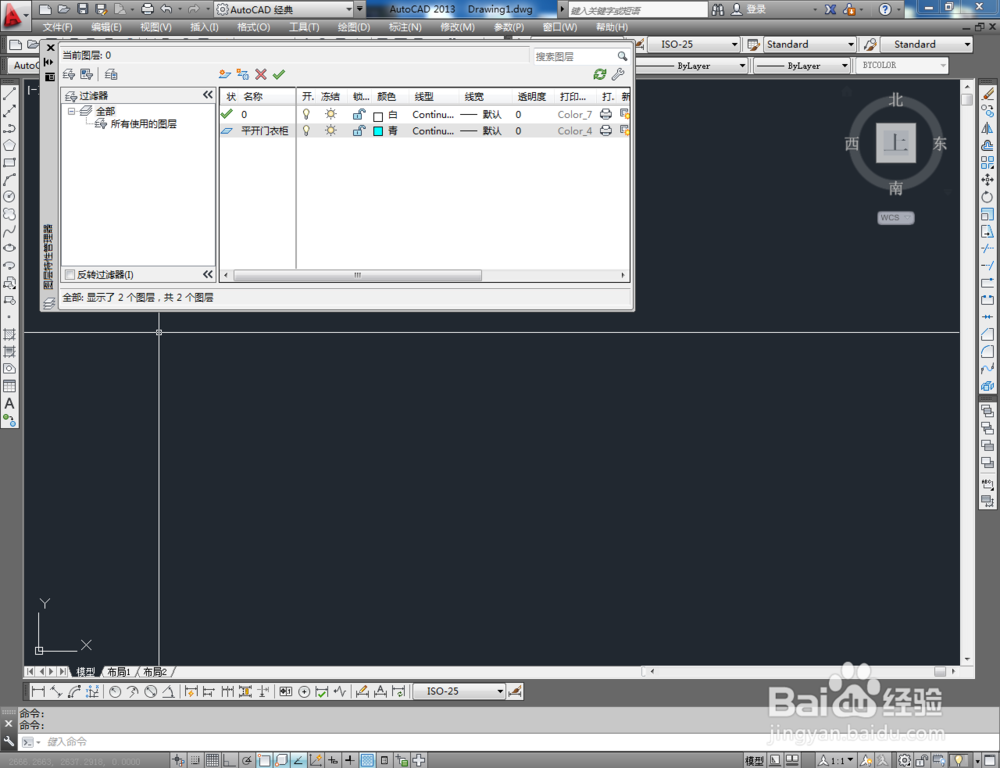

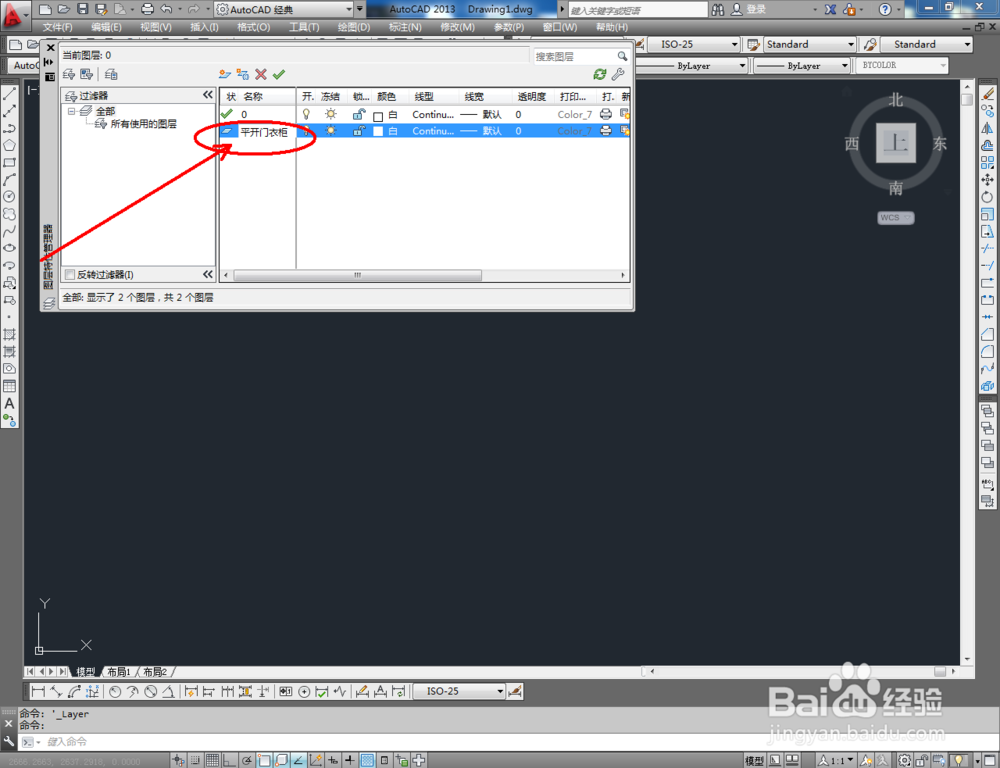

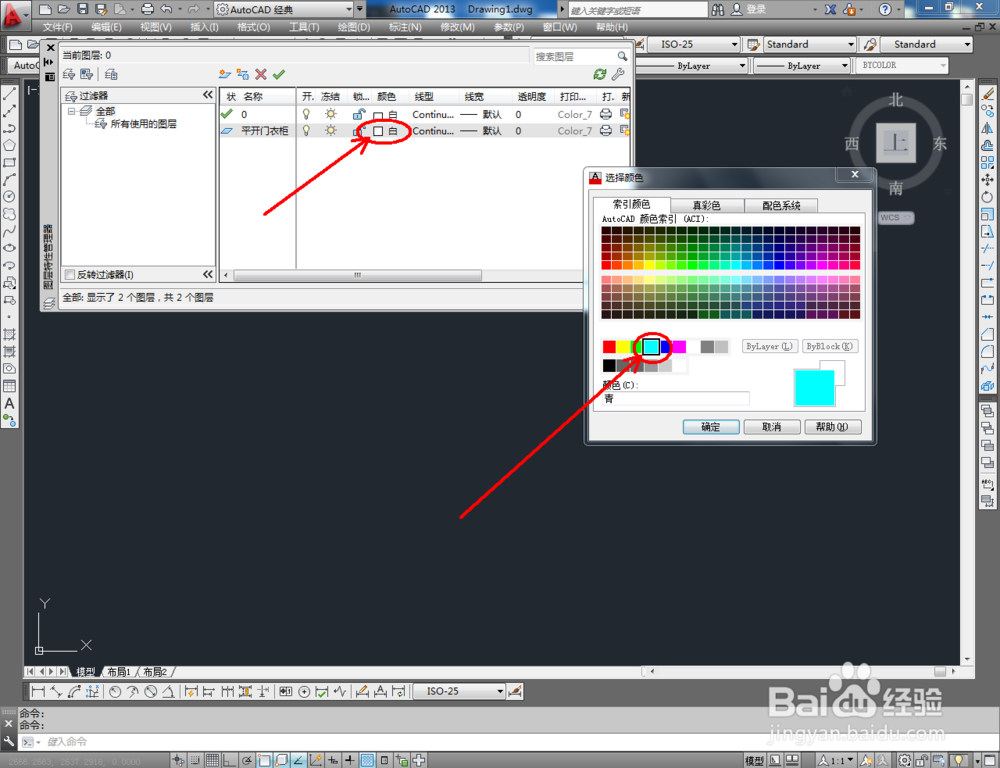

打开AutoCAD 2013软件,点击【图层特性管理器】,点击【新建图层】,将图层命名为:平开门衣柜。点击色块,按图示设置一个图层颜色,完成平开门衣柜图层的设置(如图所示);

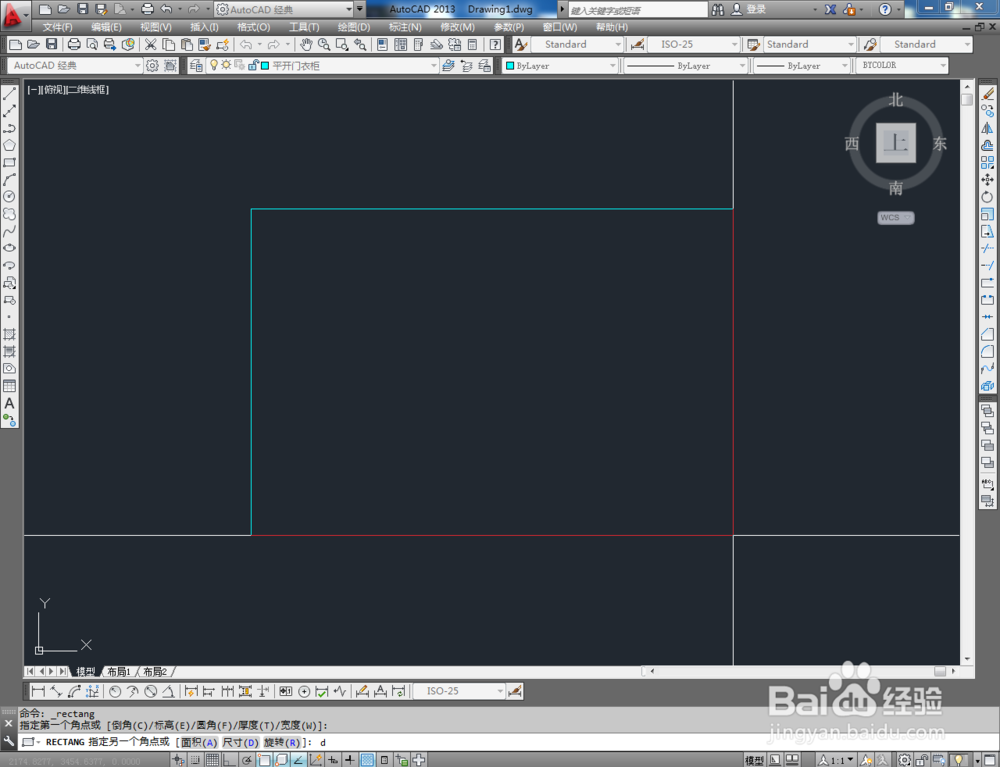

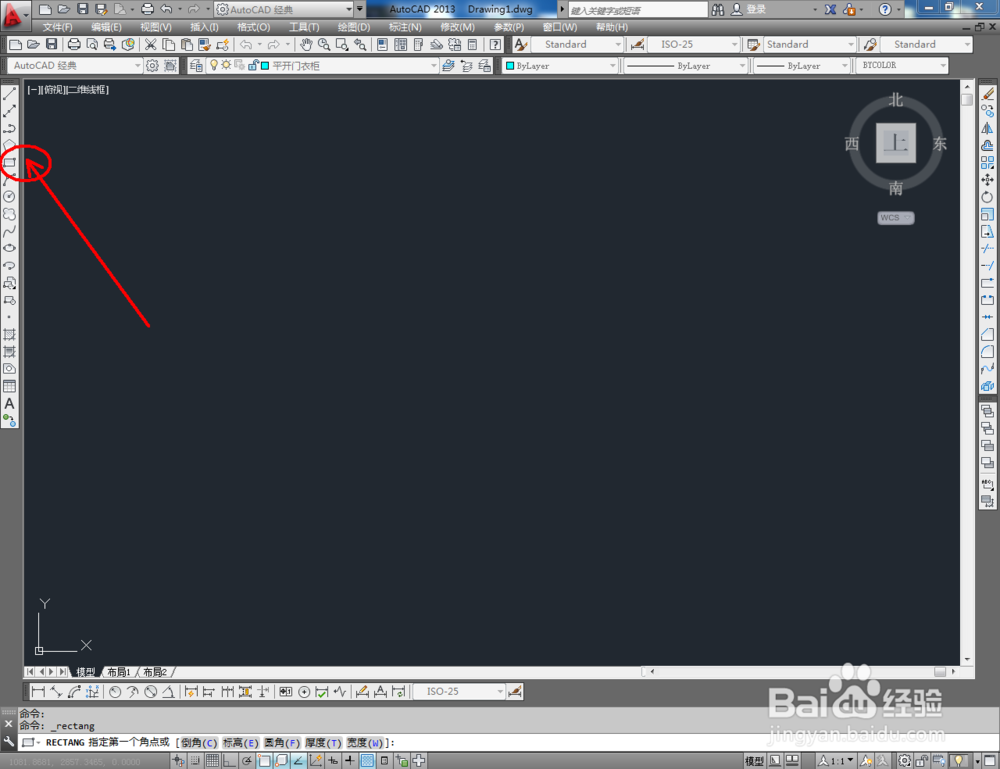

点击【矩形工具】,按图示在命令栏输入:d并按下空格键,输入长度数值:2200并按下空格键,继续输入宽度数值:1900并按下空格键

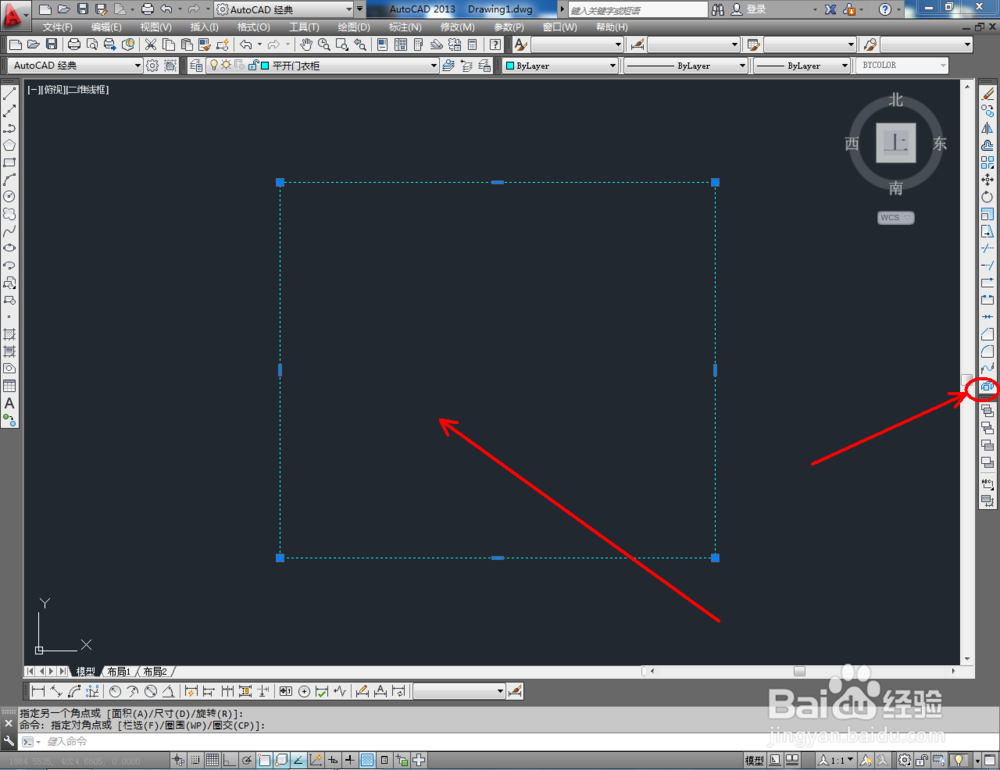

,完成矩形图案的绘制。选中图案,点击右边工具栏中的【分解工具】,将图案炸开(如图所示);

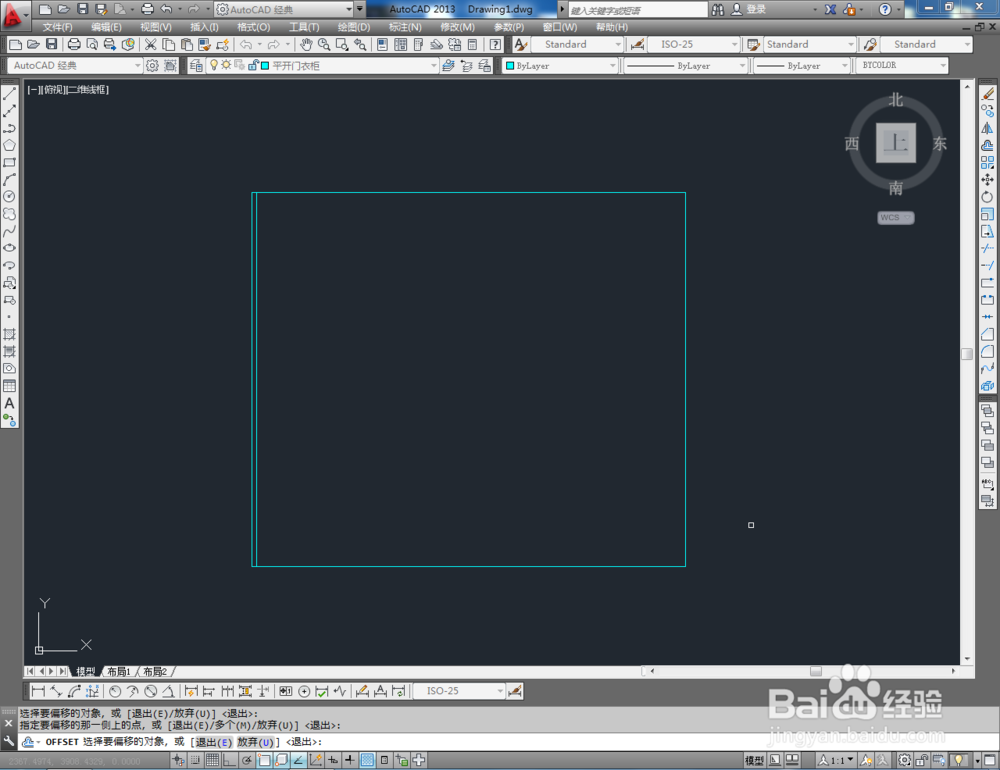

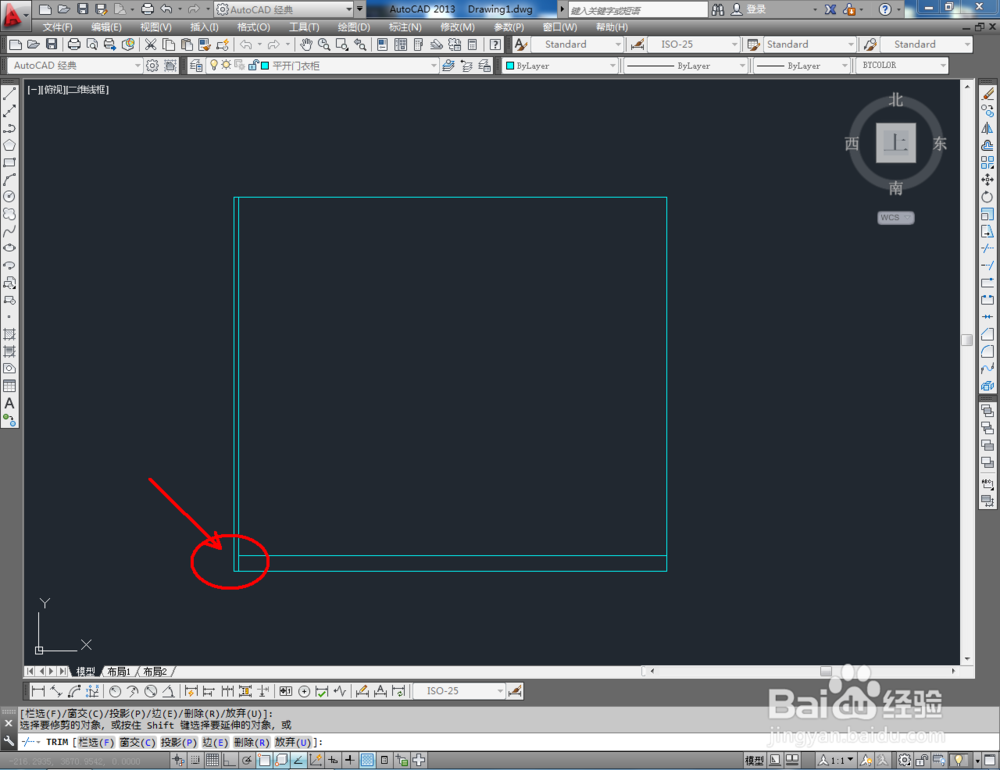

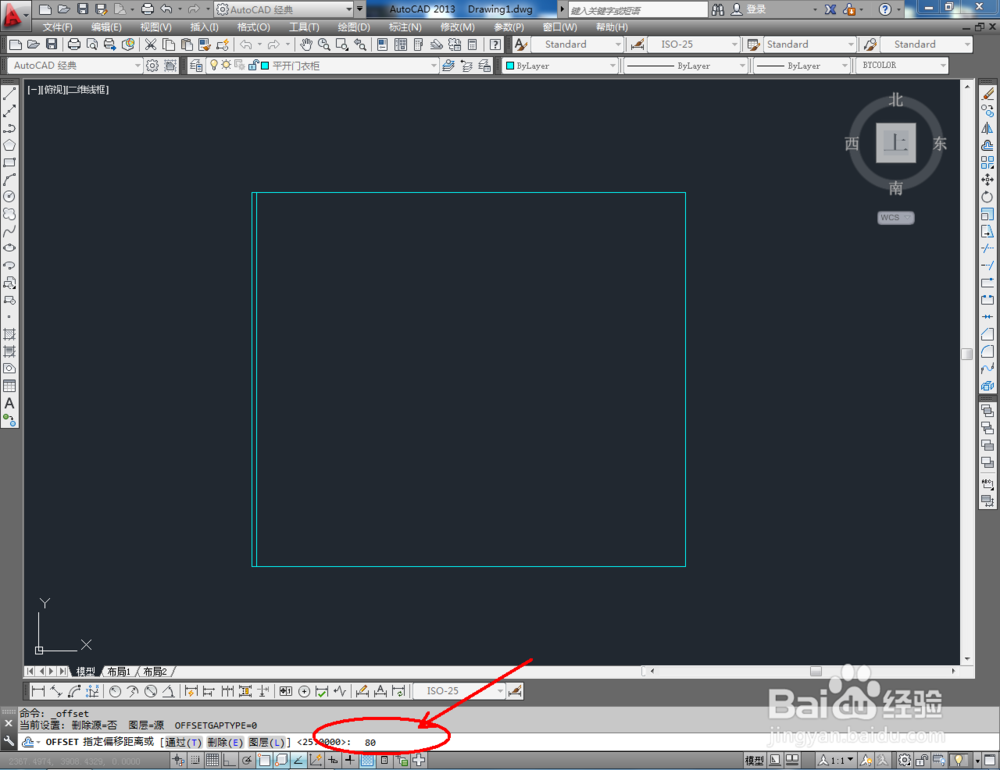

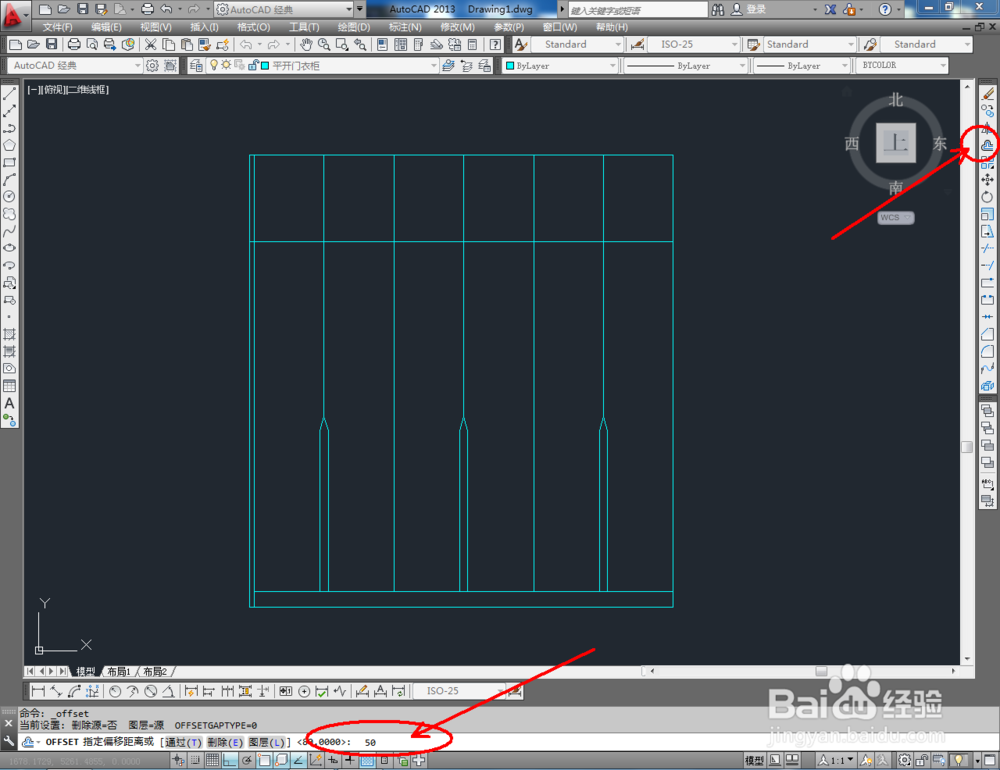

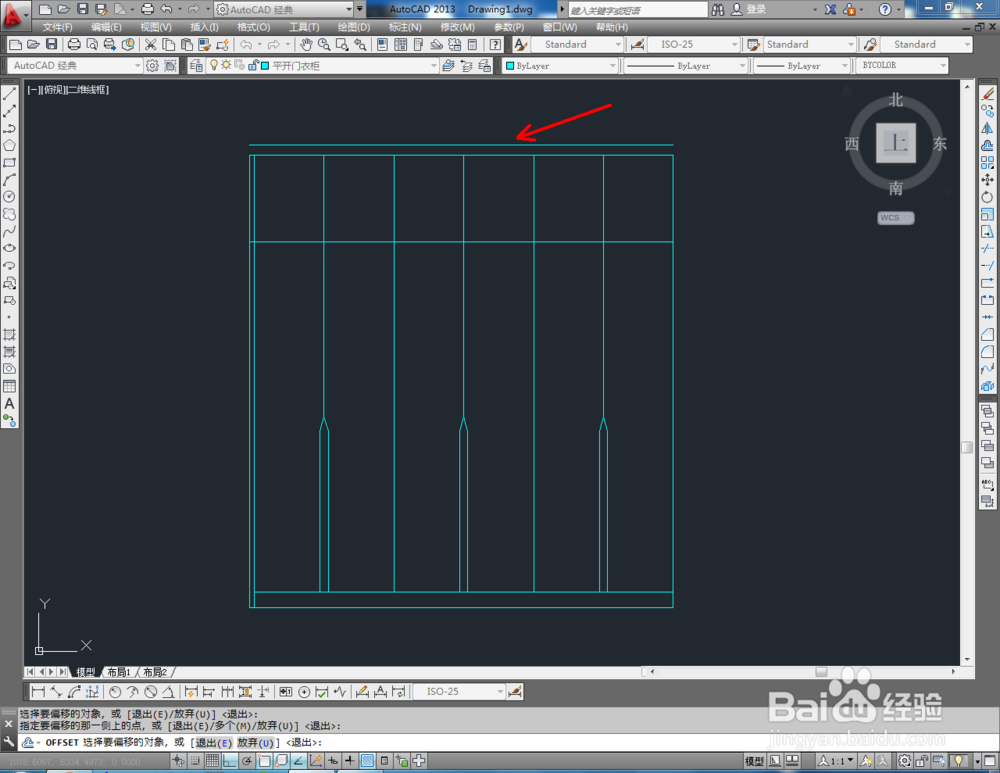

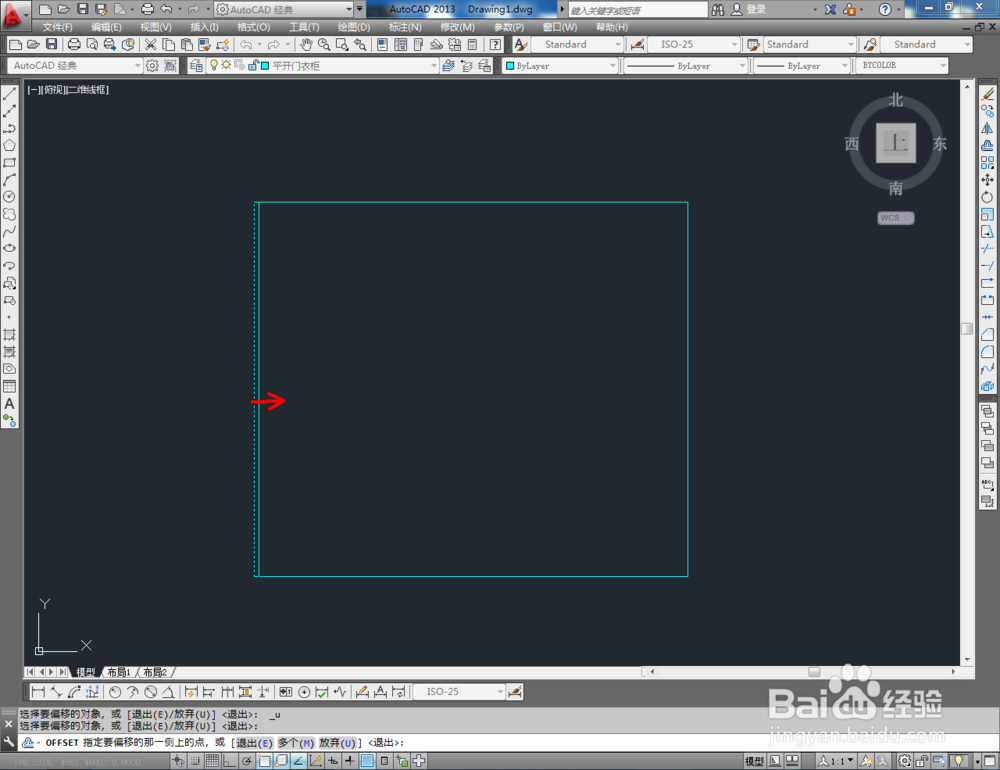

点击右边工具栏中的【偏移】,在命令栏中输入:25,拾取图示图案上的边后进行向内偏移操作。点击【偏移】,输入80,选中图案底边,对底边进行向上偏移。完成后,点击【修剪】,横边的端部进行修剪操作(如图所示);

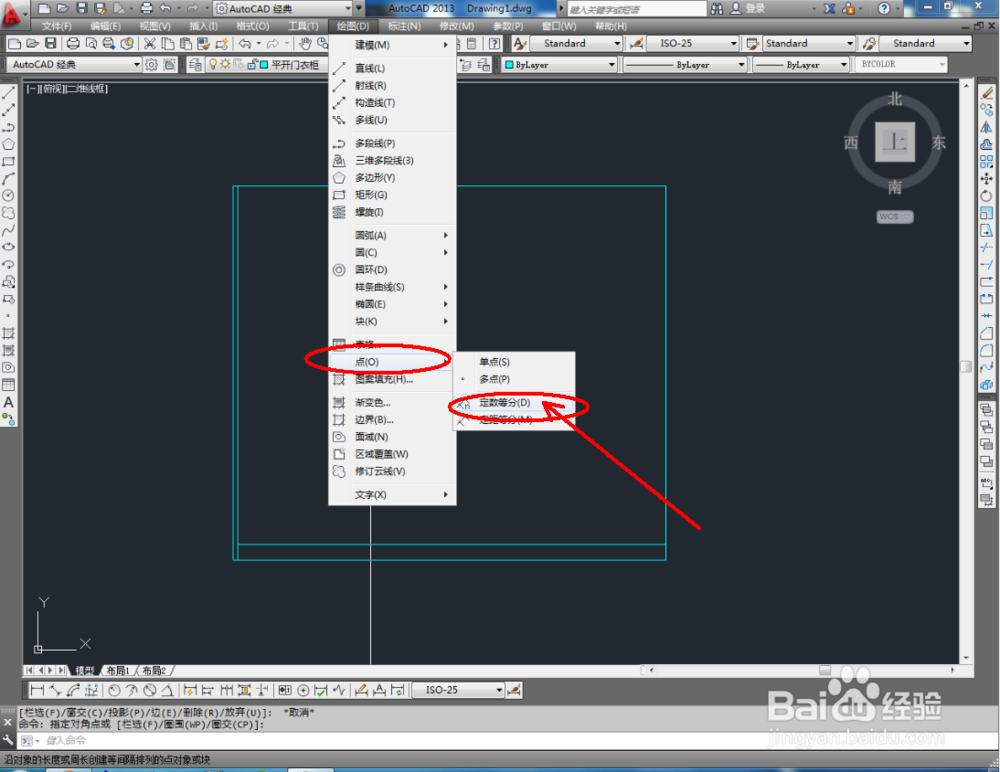

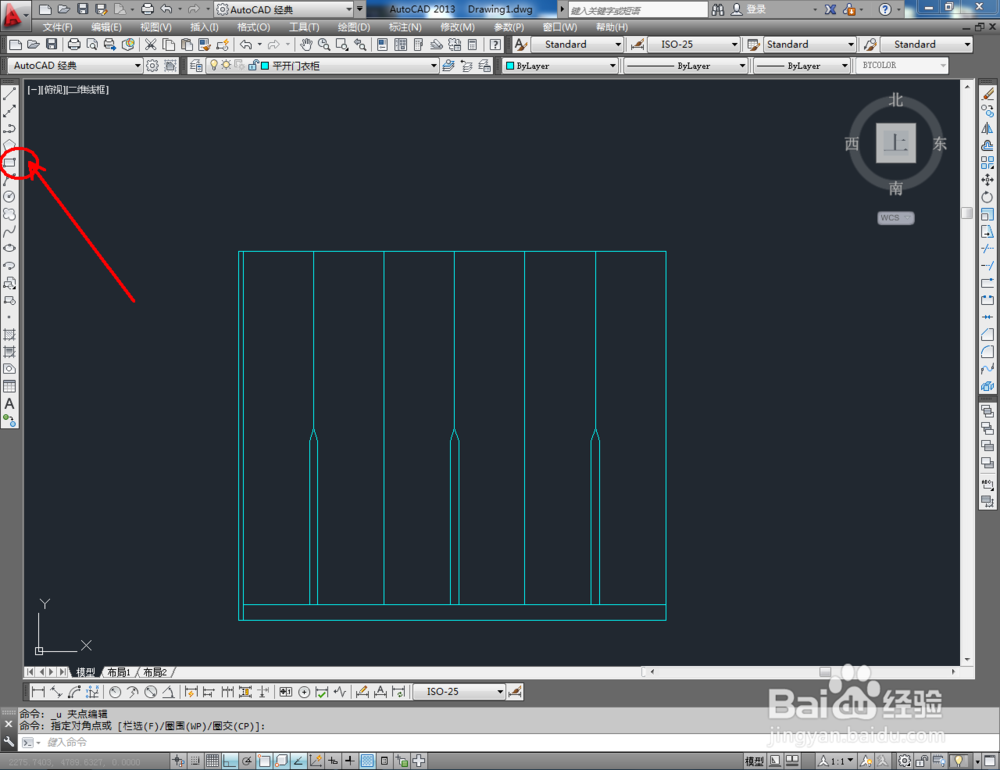

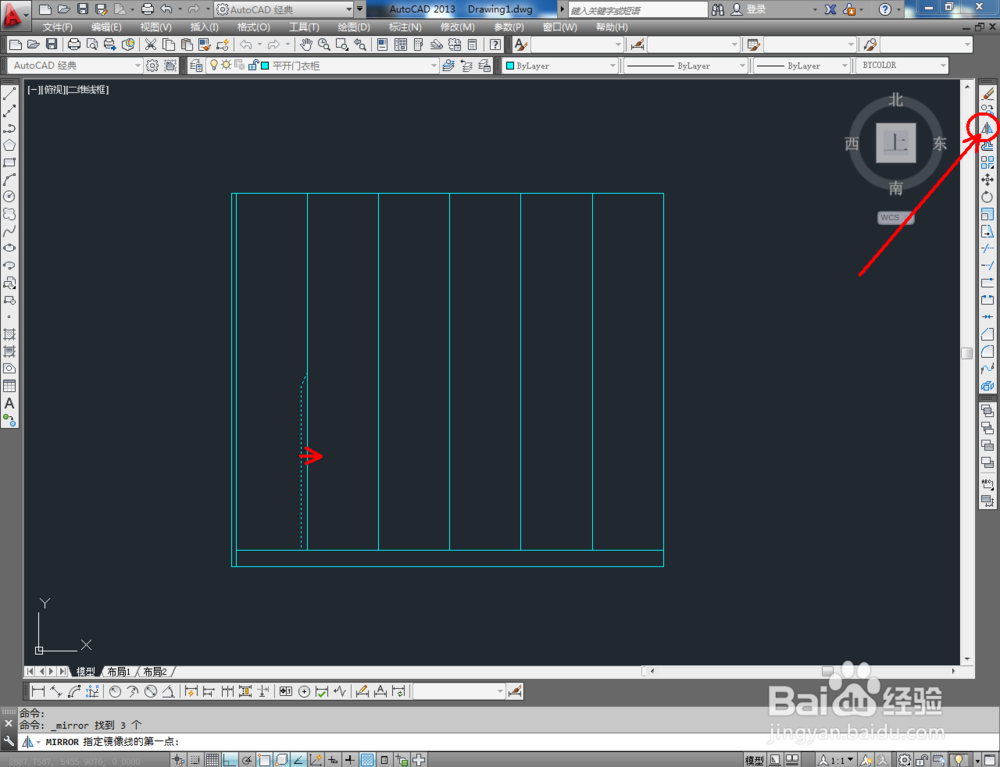

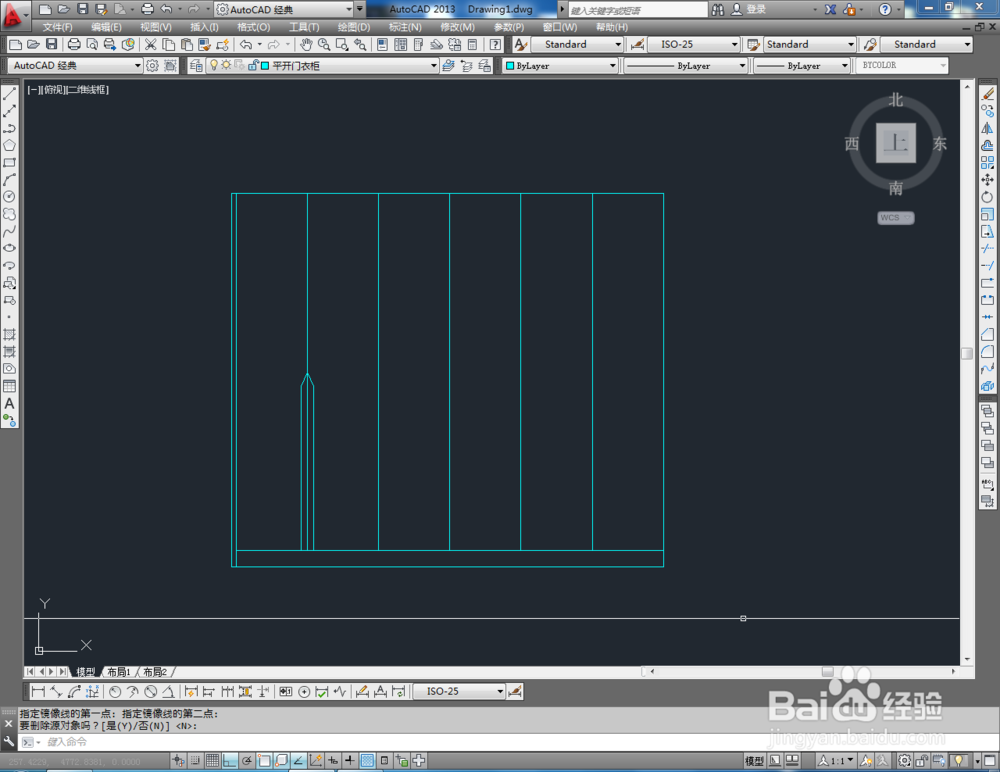

选中图示线段,点击【绘图】-【点】-【定数等分】,在命令栏中输入数值:6,生成线段,六等分的5个点后,点击【直线工具】绘制出6条线段并完成衣柜门拉手部分的制作(如图所示);

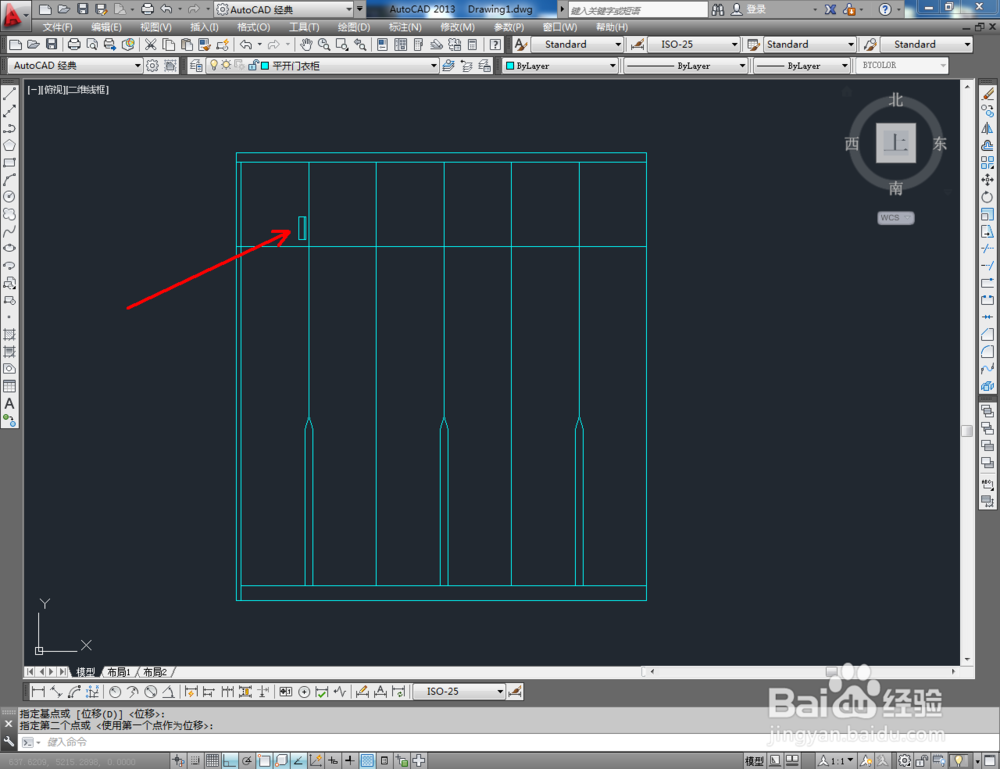

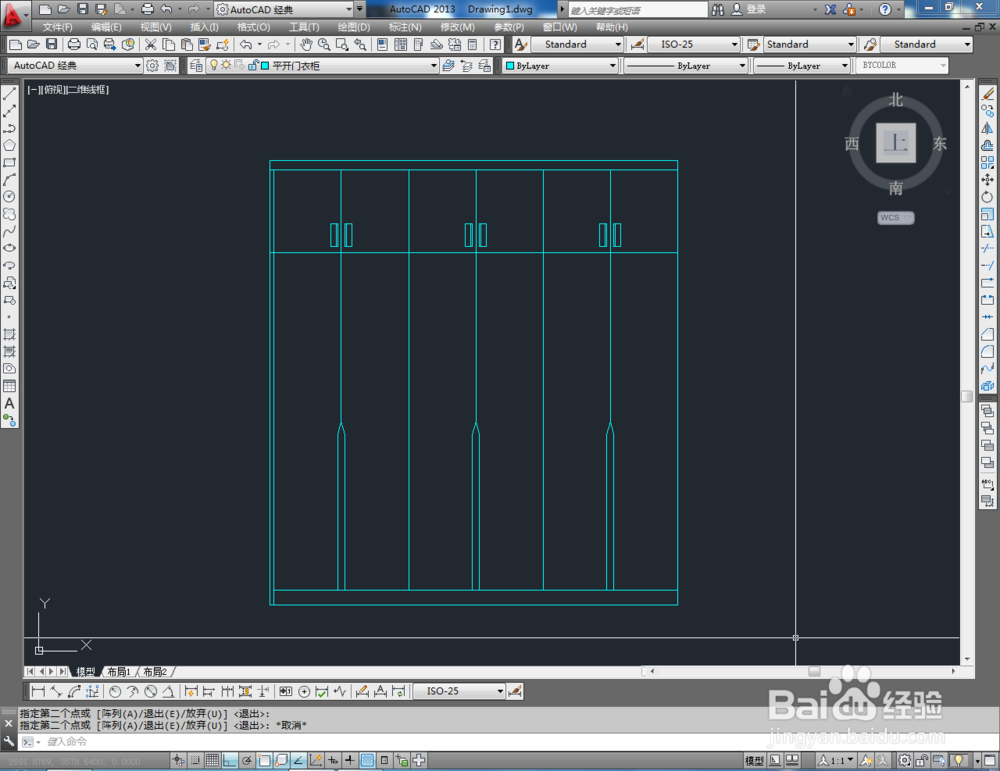

点击【矩形工具】,绘制一个2200*450mm的矩形方框后,同样的步骤完成六门顶柜图案的制作。完成顶封线和拉手图案的绘制后,我们的平开门衣柜平面图便全部制作完成。
