轴套类零件一般为轴、衬套等零件，该经验以绘制泵轴为例，给大家分享CAD如何绘制轴套类零件。在绘制零件时，可以先设置好图层、标注样式、文字样式等，并将其保存为图形样板，并以该图形样板新建图形文件。工具/原料more电脑Auto CAD2016软件方法/步骤1/9分步阅读

打开CAD软件，新建一个图形文件。

2/9

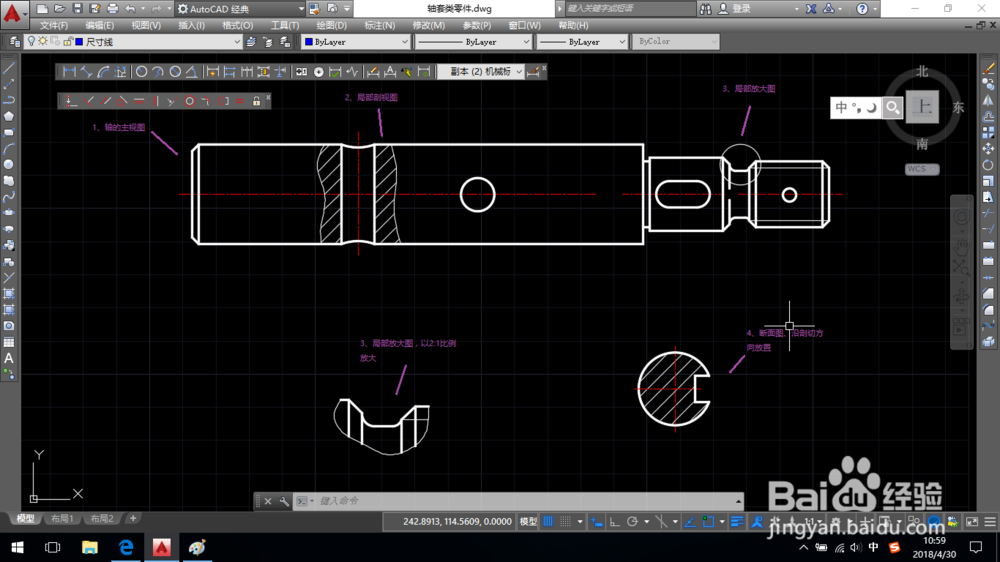

绘制零件。对于轴套类零件，仅需要主视图、部分的断面图、局部剖视图和局部放大图即可表达清楚。视图内包含粗实线图层、中心线图层、细实线图层和剖面线图层，如图所示。

3/9

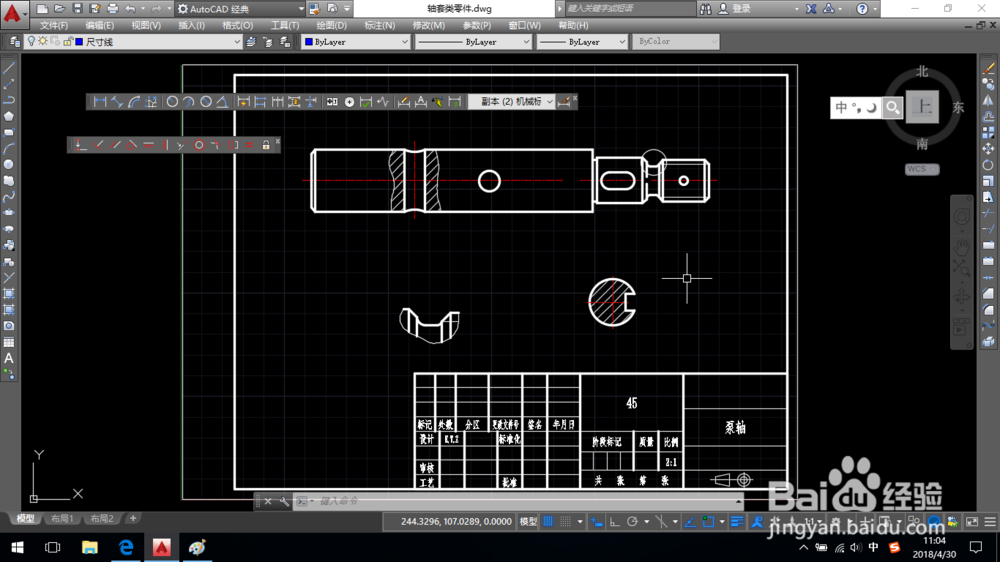

通过块插入图框和标题栏，并填写标题栏，如图所示。

4/9

对零件进行尺寸标注，如图所示。在标注时要合理地选择基准，包括设计基准和工艺基准，并考虑到加工顺序和测量方便等因素。

5/9

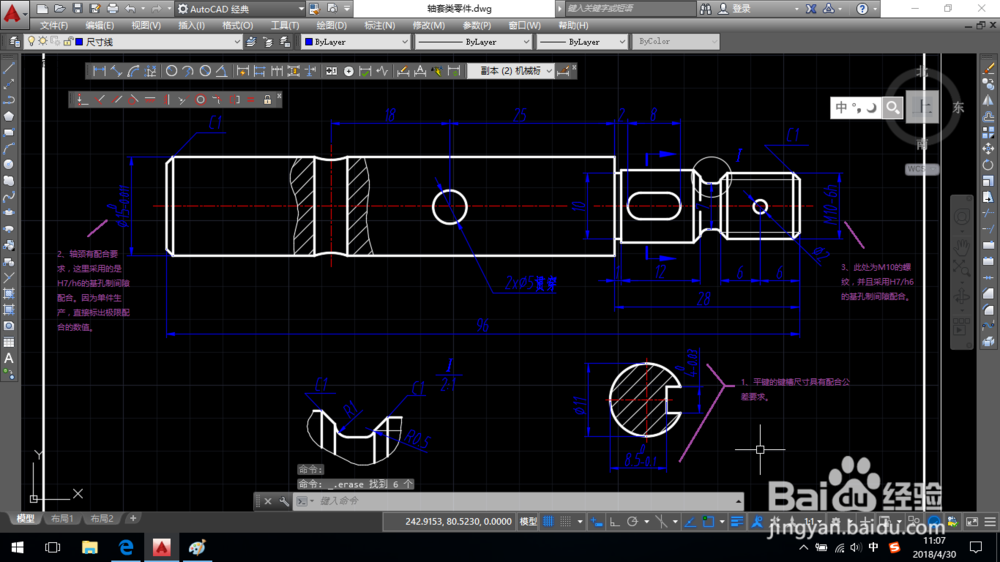

对有配合要求的尺寸，添加极限与配合，如图所示。

6/9

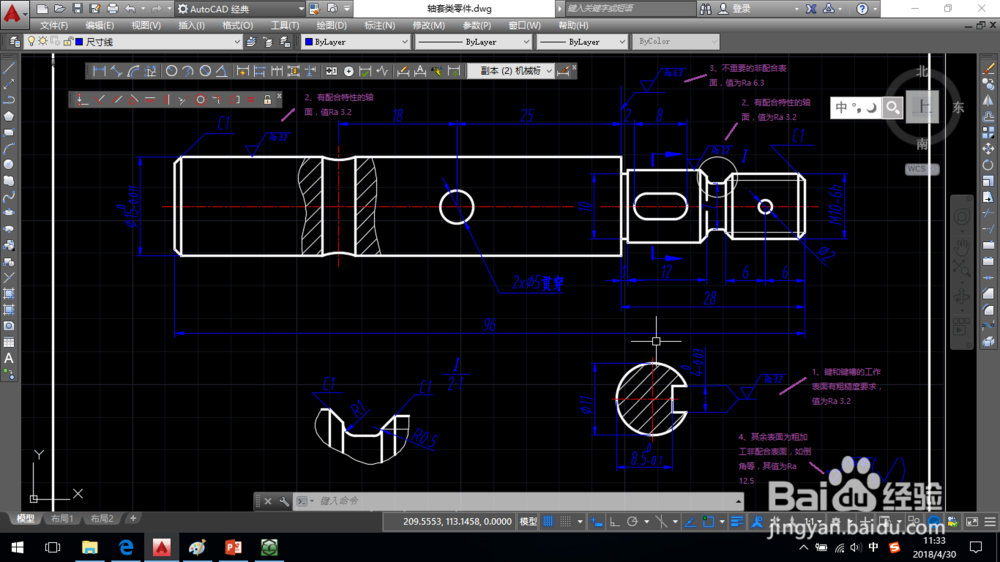

添加表面粗糙度，以确定零件的表面结构。

7/9

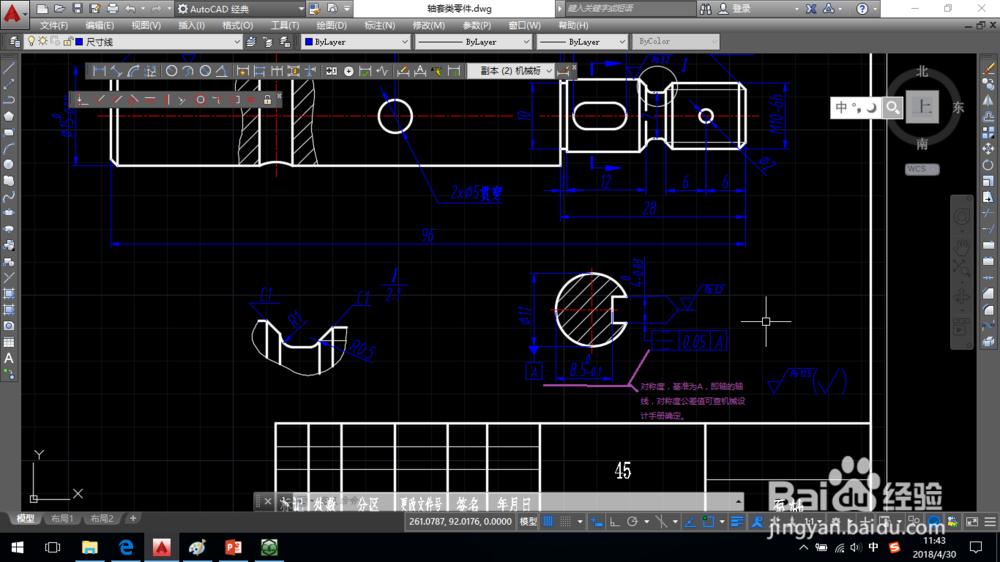

添加形状与位置公差。对于轴的键槽，有对称度要求，如图所示。

8/9

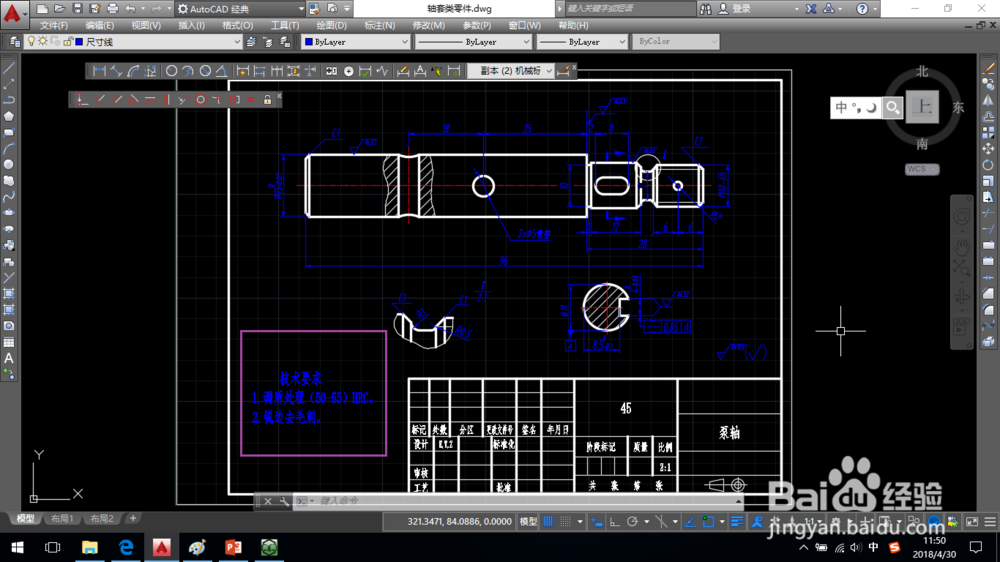

添加技术要求。

9/9

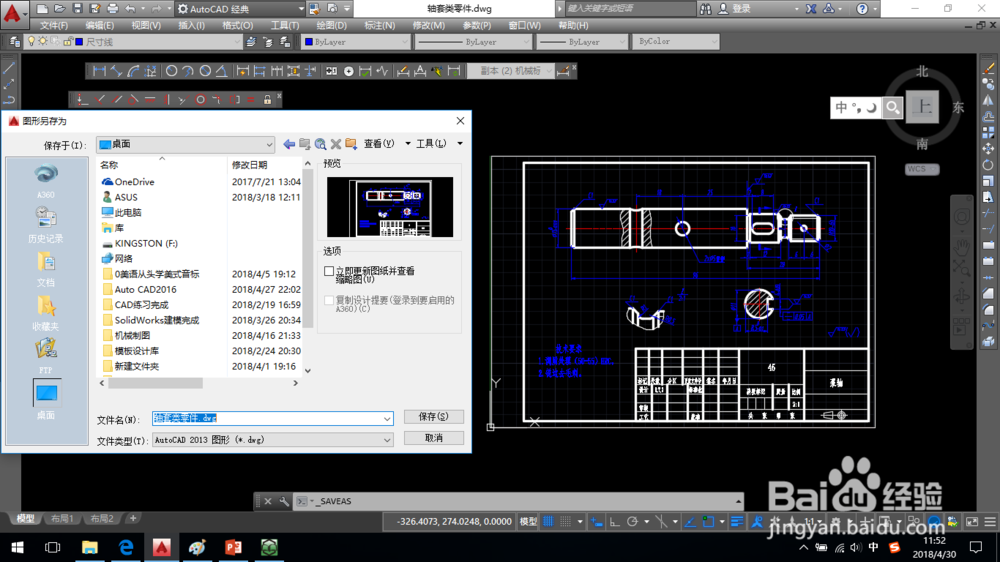

至此，泵轴的工程图绘制完成，保存图形。

注意事项

有问题可以留言。

喜欢的朋友可以点赞、收藏，你们的支持是创作的最大动力。

AUTOCAD轴套类零件泵轴
