在CAD制图中，我们常常需要某些一定长度的弧。而在平时，直接画出定长的弧是比较困难的。一般都是通过先画圆，然后从圆上截取一定长度的圆弧。本例，就教给大家最简单的方法，如何从圆上截取指定长度的弧。下面，以400米十个跑道的运动场为例子，给大家详细介绍。方法/步骤1/8分步阅读

首先看下图，这是400米跑道有十个赛道的图。

2/8

现在，我们要做的就是如何截取一定长度弧，确定每条跑道上的起跑线。

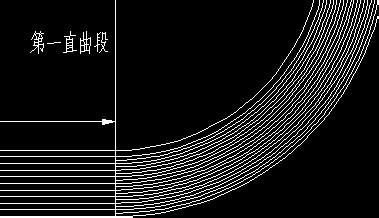

方法是这样的，我们必须在每条跑道的中间，再画上一个圆，即每两条赛道线的中间，画一个中间圆，如下图一样。

3/8

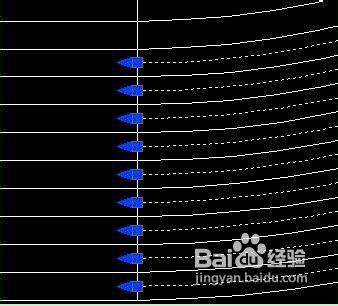

如上图，以跑道弯道的圆点为中心点，分别在每两条赛跑线的中间，画上一个圆，之后，通过分解的办法，先去除多余的，只留下弯道上的半圆，这些工作，请大家自己先准备好，现在，我们切入正题。

上面所选中的每个半圆，我们如何截取一定长度的弧呢？

只需要使用最简单的命令：len 即可。

如下图一样，在命令输入框中，输入 len 并按回车键。

4/8

接着我们会看到下图，提示选择对象或增量等，我们选择的是全部，因此，在命令输入框中，如下图一样，输入 t 并按回车键。

5/8

然后，会看到下图的提示，提示我们，要指定的长度，输入一个长度单位即可，如本例的3.66并按回车键。

6/8

最后，会看到下图的提示。

7/8

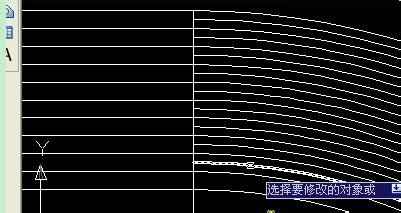

上图中，提示我们要选择对象，意下之意就是说，你要截取的一定长度的对象，是哪一个，当然，我们要截取的是圆弧，因此，选择的自然是半圆对象了，如上图一样，选择一个半圆吧。注意，选择的时候是从这一头点选对象的(注意看弯道的方向)。

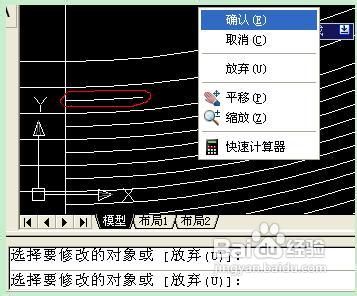

选择对象之后，立即点击右键，在弹出的对话中选择“确认”。如此如此。

8/8

注意看图，是另外一个角度的截图了(看弯道的方向哦)。这样，我们就得到指定长度的弧了。

请您仔细看，这并不是真正意义上的截取圆弧上面的长度，而是将整个半圆的长缩小为一定长度的弧。以这样的方式获得类似截取圆弧上面的定长弧。通过异曲同工的办法来实现的。
