    UG10.0工程图中如何使用自带的中文图框?

    来源:网络收集  点击:  时间:2024-05-08
    【导读】:
    UG10.0工程图中如何使用自带的中文图框?如下图所示的中文图框。工具/原料more电脑UG10.0软件方法/步骤1/7分步阅读

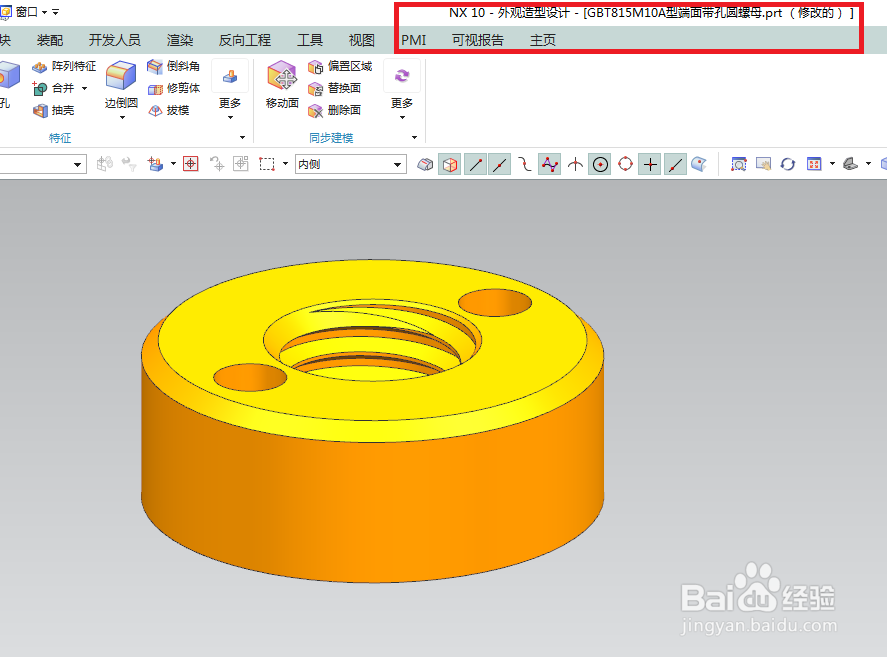

    如下图所示,

    打开UG10.0软件,

    再打开事先保存好的三维零件。

    或者直接打开UG文件。

    2/7

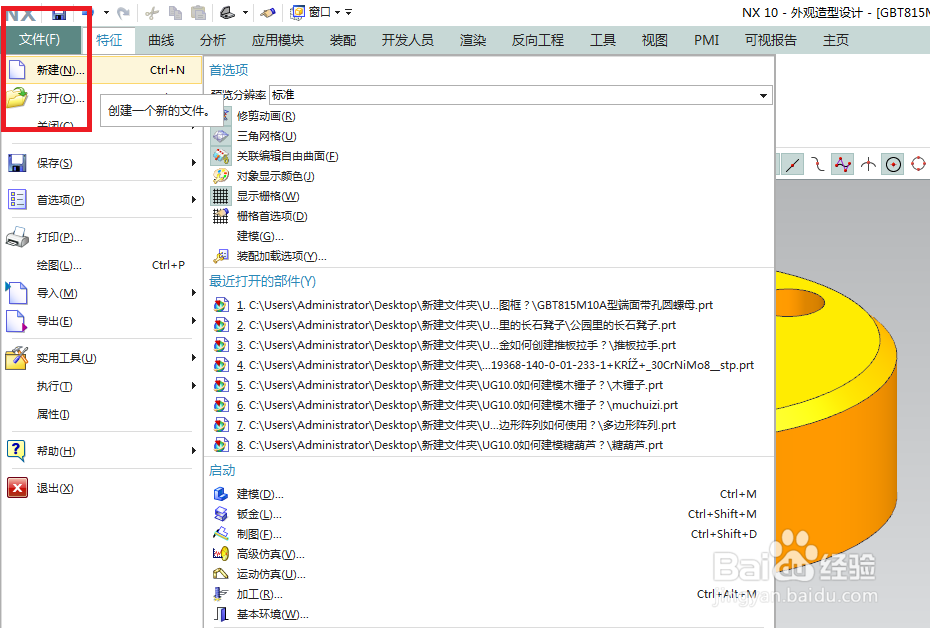

    如下图所示,

    软件左上角,

    点击“文件”,

    再在弹出的下拉菜单中点击“新建”。

    3/7

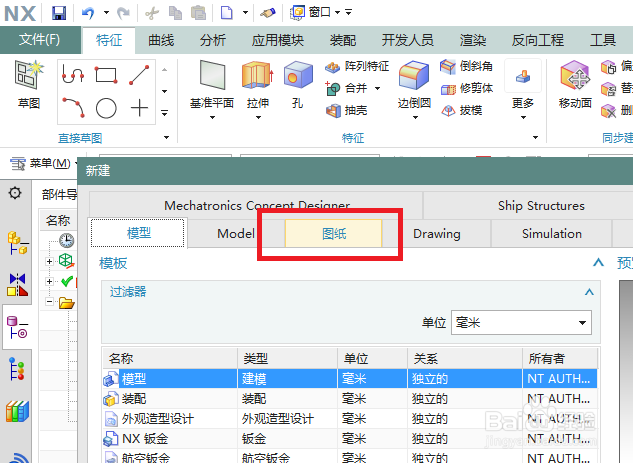

    如下图所示,

    软件弹出一个“新建”对话框,

    可以看到默认的是“模型”选项,

    我们点击“图纸”。

    4/7

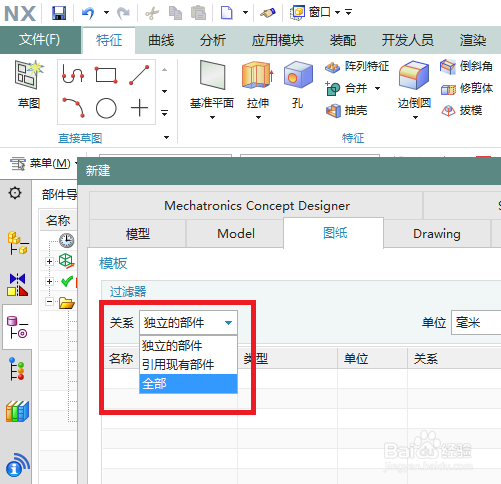

    如下图所示,

    图纸选项中的过滤器有一个“关系”设置,

    可以看到,在当前的关系“独立的部件”下,图纸选项一片空白,没有可以选择的选项,

    然后,

    这里笔者将关系设置为“全部”或者“引用现有部件”都行。

    5/7

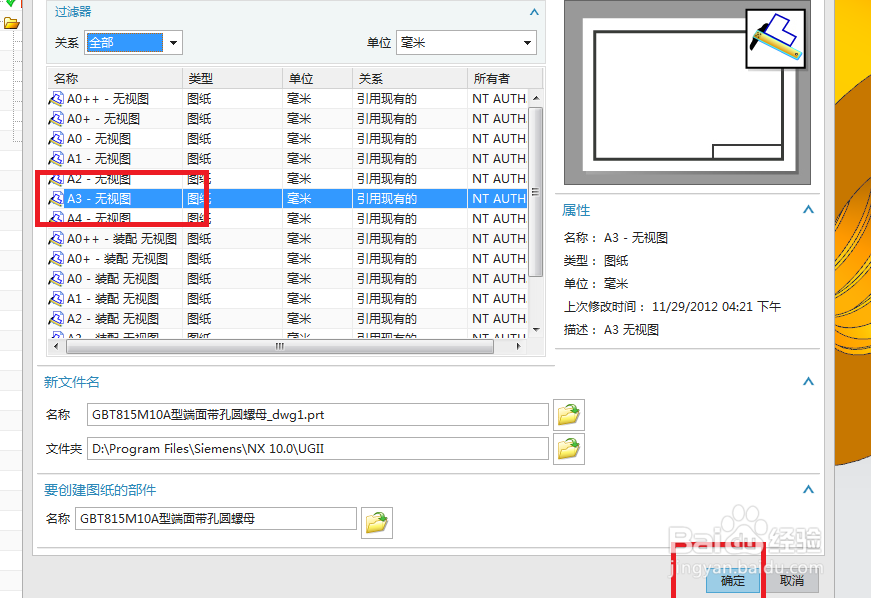

    如下图所示,

    上一步中设置完关系之后,

    有这么多图纸供我们选择,

    笔者选择了A3,

    然后点击“确定”。

    6/7

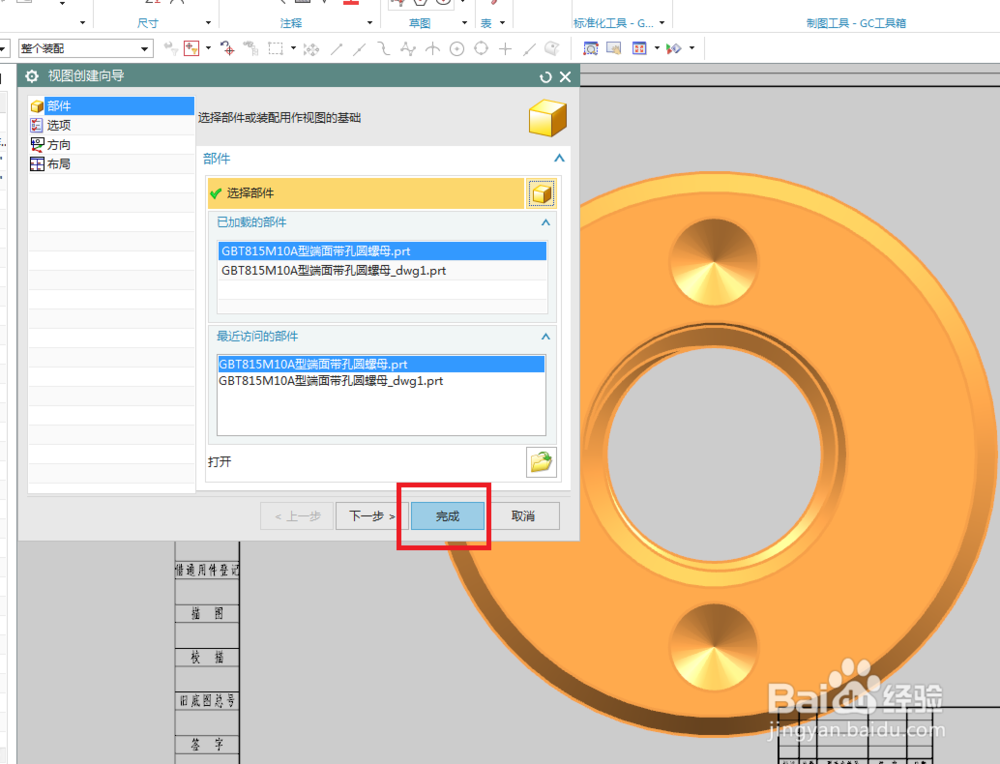

    如下图所示,

    可以隐约看到图框,

    这是已经成功创建了一个图纸,

    并且成功进入到工程图界面,

    软件给出一个“视图创建向导”,

    我们直接点击完成即可。

    7/7

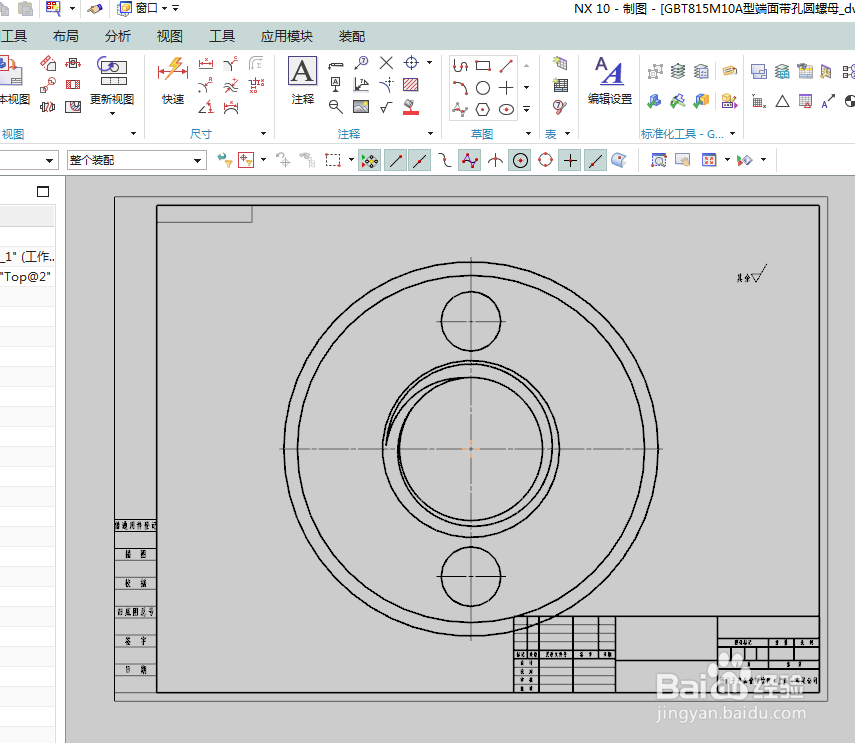

    如下图所示,

    UG10.0中一个带有中文图框的工程图就创建完成了。

    UG自带中文图框
