订阅creo4.0 如何创建旋转剖视图
来源：网络收集 点击： 时间：2024-03-01【导读】：
creo4.0 如何创建旋转剖视图工具/原料more电脑creo4.0方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

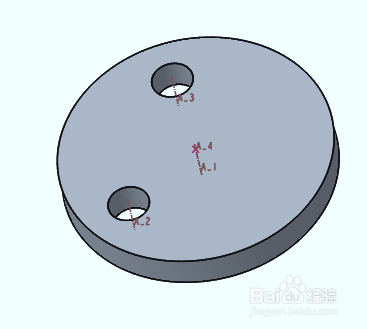

创建建模文件，绘制零件模型（如下图）。
2/7将模型切换视图。

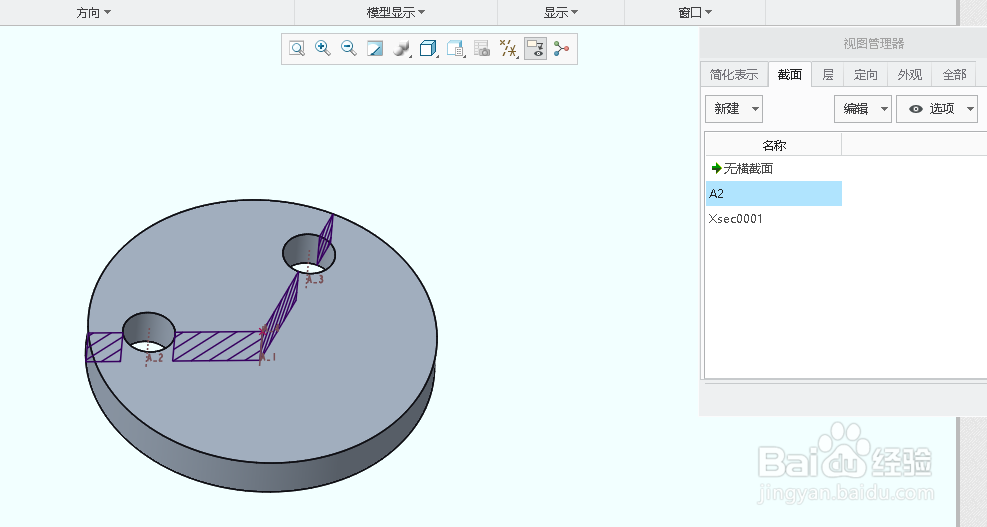

利用“管理视图”创建如下图A2截面图。

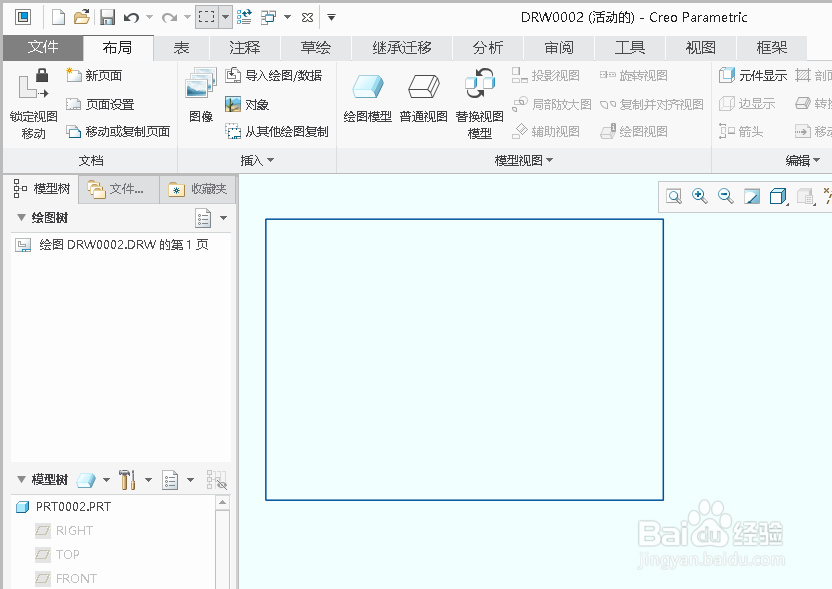

3/7新建一个工程图文件。

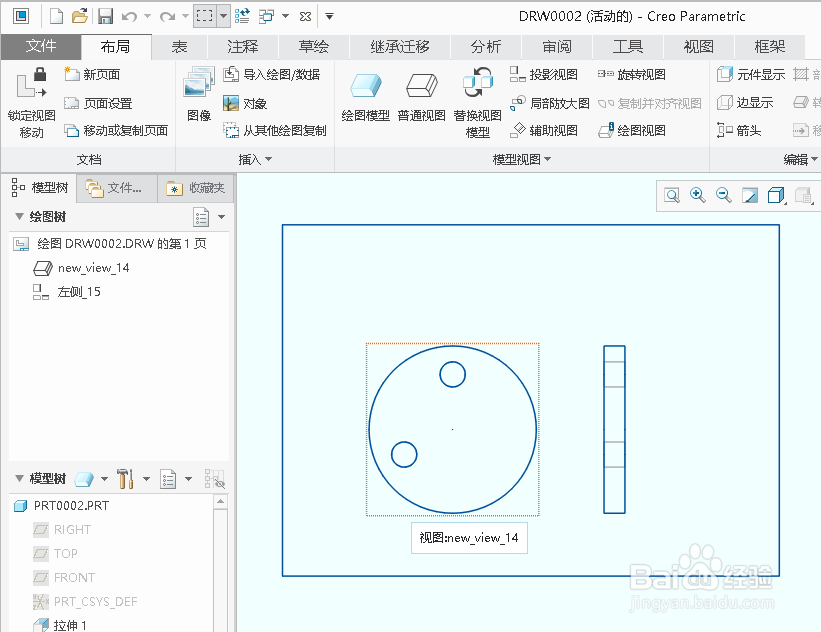

4/7布局视图（如下图所示）。

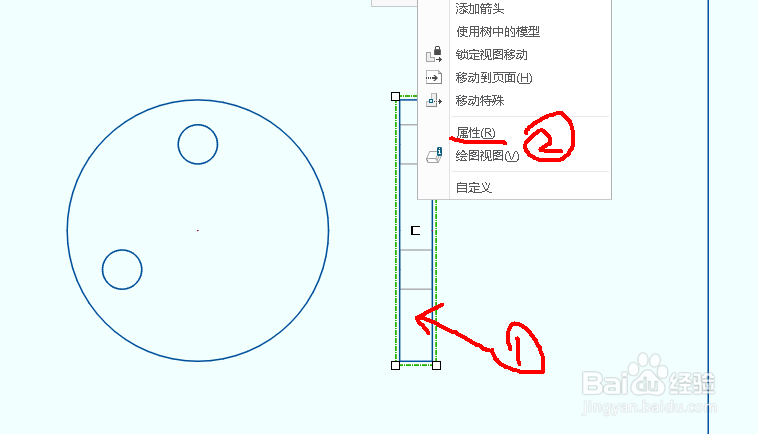

5/71.单击左视图选中左视图。
2.在选中的左视图内右击，选择“属性”。
6/71.在“绘图视图”对话框中的类别选择“截面”。
2.在“截面选项”选择“2D横截面”。
3.单击添加符号。
4.在截面名称那选择“A2”截面。
5.“剖切区域”选择全部（对齐）“。
6.在左视图中选择中心轴。
7.“绘图视图”对话框中的确定。

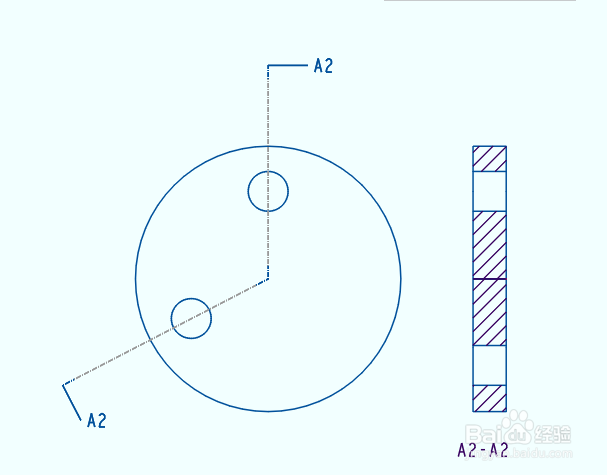

7/71.单击选中左视图。
2.在选中的左视图内右击，在单击“添加箭头”。
3.单击选中俯视图。
注意事项本经验由本人编辑，如果与他人经验相同纯属巧合。
