cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/5分步阅读

第一步，打开之前保存好的pcb文件；

2/5

第二步，我们上次在完成了ROOM 属性添加，下一步就是如何增加ROOM的outline。点击setup-outline-room outline;

3/5

第三步，在弹窗中，command opreations默认选中 create, room name选中PWR3V3，side of board 选中top，ROOM type properties选中hard;

4/5

第四步，在PCB板内部绘制一个长方形，如图所示，区域会显示出ROOM name;

5/5

第五步，选中place -quick place -placement filter中，place by room ,从下拉框中选中PWR3V3，然后点击place 按钮，这样元器件就被放到了新建的room区域中；

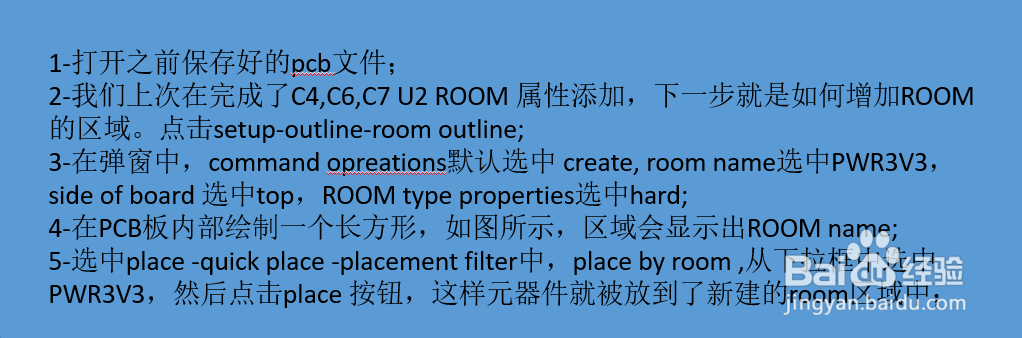

总结1/1

1-打开之前保存好的pcb文件；

2-我们上次在完成了C4,C6,C7 U2 ROOM 属性添加，下一步就是如何增加ROOM的区域。点击setup-outline-room outline;

3-在弹窗中，command opreations默认选中 create, room name选中PWR3V3，side of board 选中top，ROOM type properties选中hard;

4-在PCB板内部绘制一个长方形，如图所示，区域会显示出ROOM name;

5-选中place -quick place -placement filter中，place by room ,从下拉框中选中PWR3V3，然后点击place 按钮，这样元器件就被放到了新建的room区域中；

注意事项

以上是个人操作经验，仅供参考，谢谢！
