我们在使用ProE绘图时会遇到不规则的图形，或者很难画的的图形。这时候就很难用拉伸来画了。比如凸轮的外形一般是不规则的如果用拉伸来画可能比较难，所以我就以凸轮来简单举例介绍一下扫描伸出项。工具/原料more电脑Pro/E方法/步骤1/6分步阅读

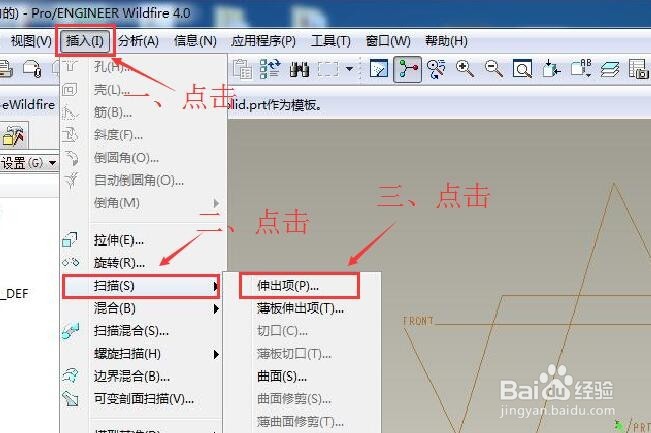

打开Pro/E----新建一个项目----点击“插入”----点击“扫描”----点击“伸出项”

2/6

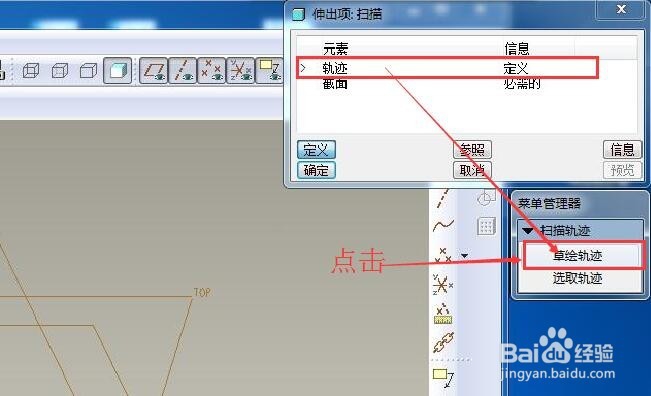

进入后定义轨迹，如果已有轨迹则点击“选取轨迹”，如果没有则点击“草绘轨迹”

3/6

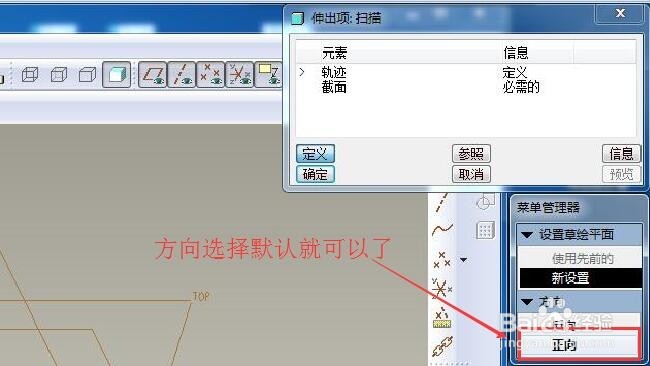

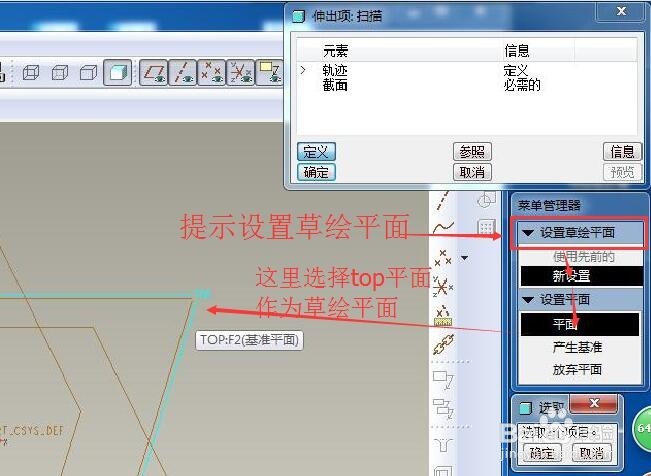

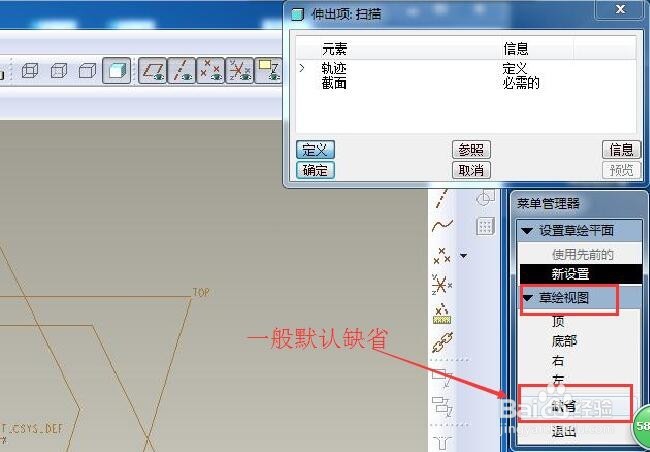

接着选择草绘平面这里选择top平面----草绘方向一般选择默认就好了----草绘视图点击“缺省”。

4/6

接着绘制扫面轨迹，如下图，绘制完后点击右下角的勾选按钮确定。

5/6

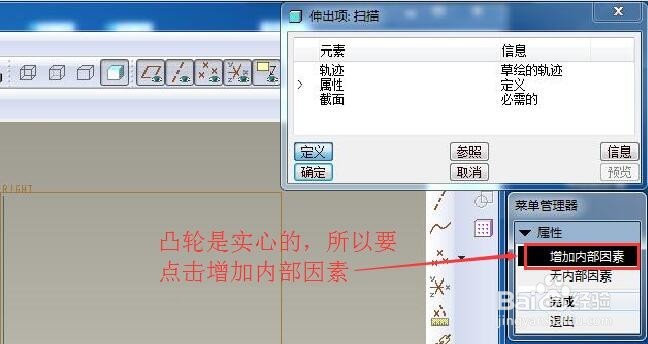

绘制完草绘轨迹后接着定义属性。因为凸轮是实心的，所以选则“增加内部因素”，点击“完成”。

6/6

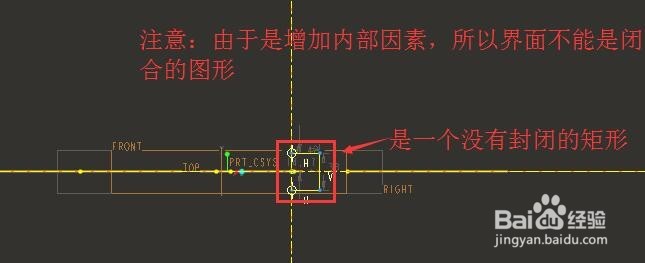

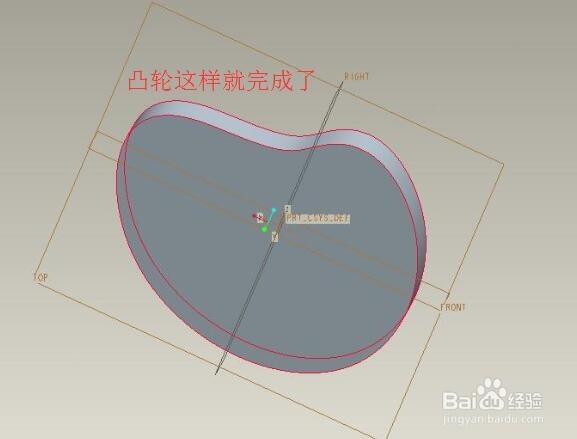

接着定义扫描轨迹的界面，注意在这里的凸轮的界面不能是封闭的图形，如下图是一个不封闭的矩形。绘制完后确定整个凸轮就画完了。

注意事项

ProE的扫描功能是非常有用的，这里举的例子只做个示范教大家如何使用。
