在用candece软件画原理图的过程中，新手经常会出现各种各样的错误，我就遇到了这样的一个错误，并寻找到了出错点，分享给大家。工具/原料more电脑candence16.6方法/步骤1/6分步阅读

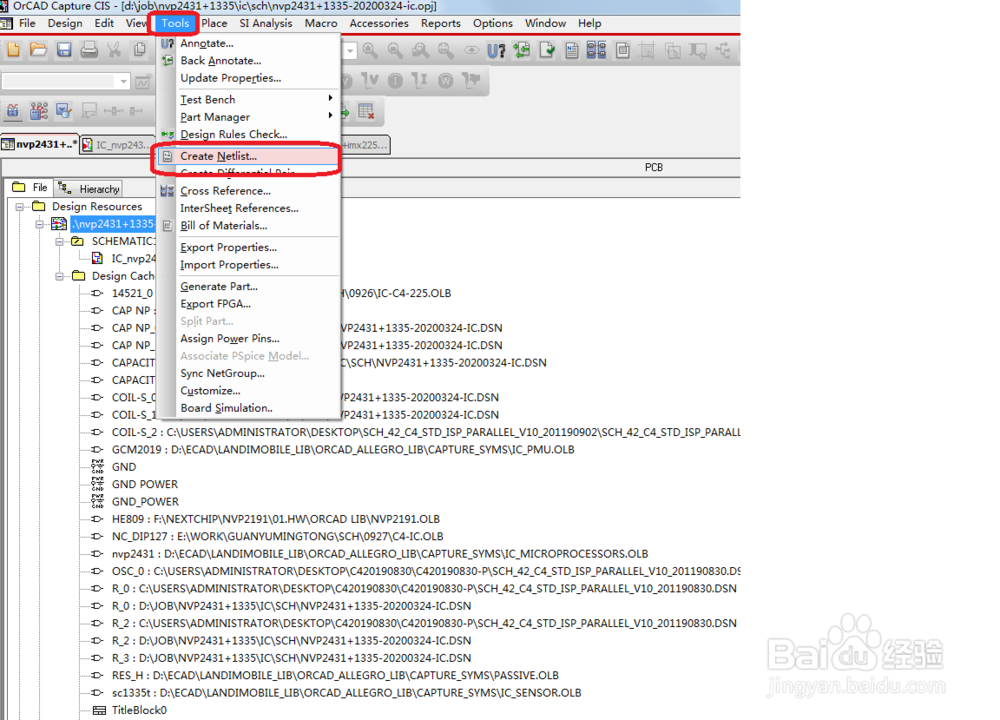

用orcad caputure打开一张设计中的原理图，然后导网表。

2/6

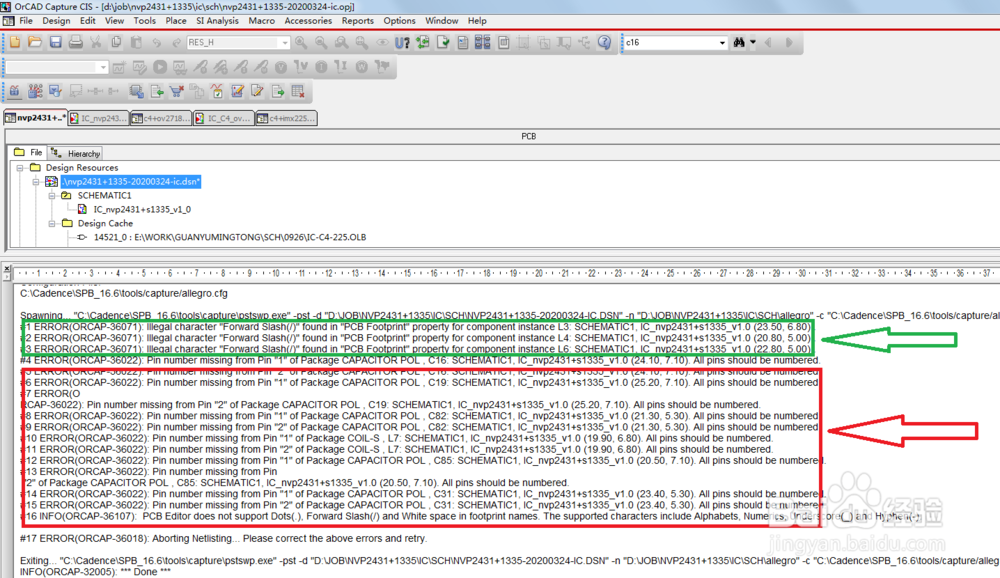

操作完成以后，并没有导出网表，而是在示图的下方提示很多错误，如下图所示就出现了两种错误：

3/6

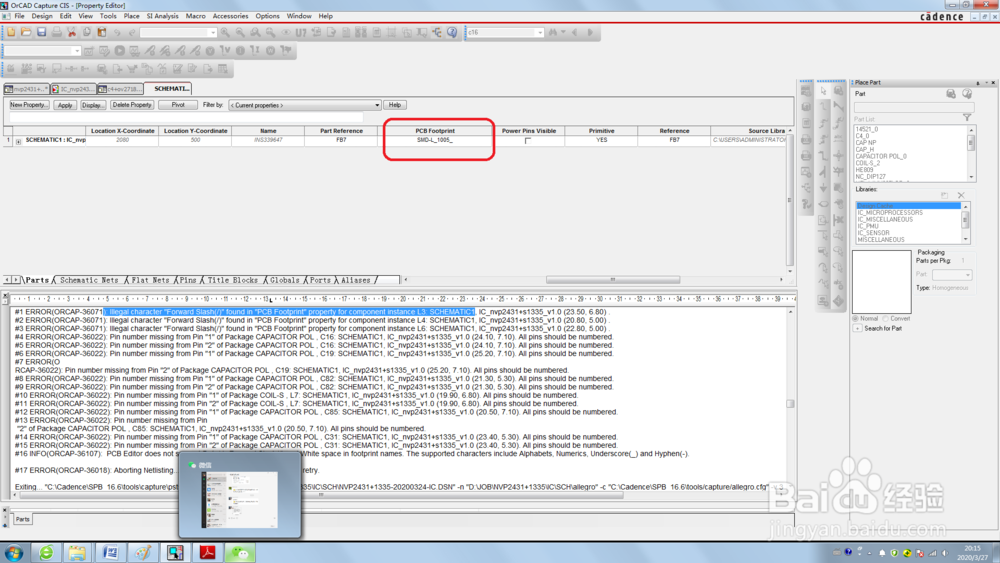

对于错误一: Illegal character Forward Slash(/) found in PCB Footprint property for component instance L3: SCHEMATIC1，是提醒原理图里面L3零件没有添加PCB封装，到原理图中找到该零件L3,双击该期间，添加PCB Footprint修改方法如下：

4/6

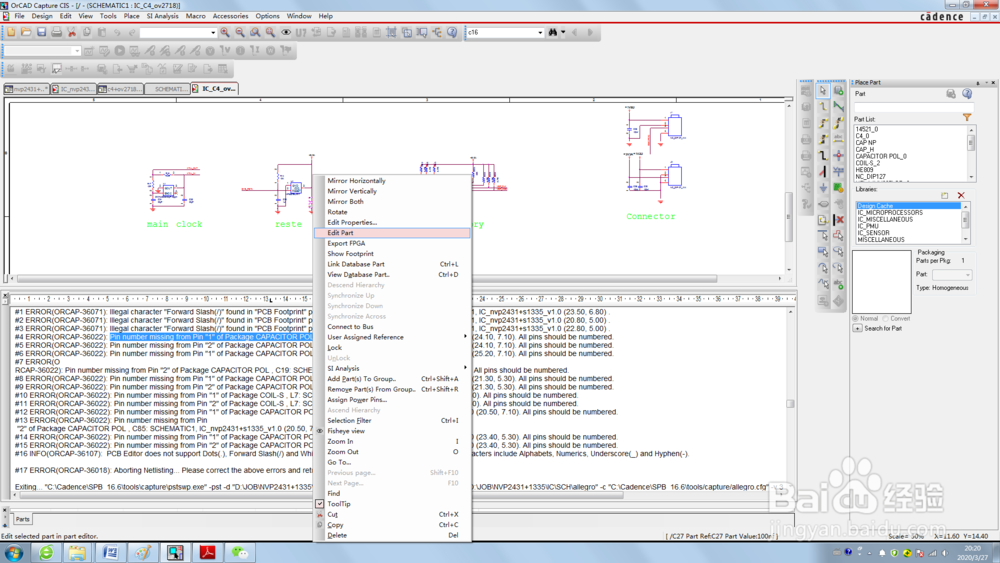

对于错误二：Pin number missing from Pin 1 of Package CAPACITOR POL , C16: SCHEMATIC1, 是在提醒原理图中，器件C16找不到1PIN,或者其他的pin number，找到器件C16,选中点右键，选择edit part

5/6

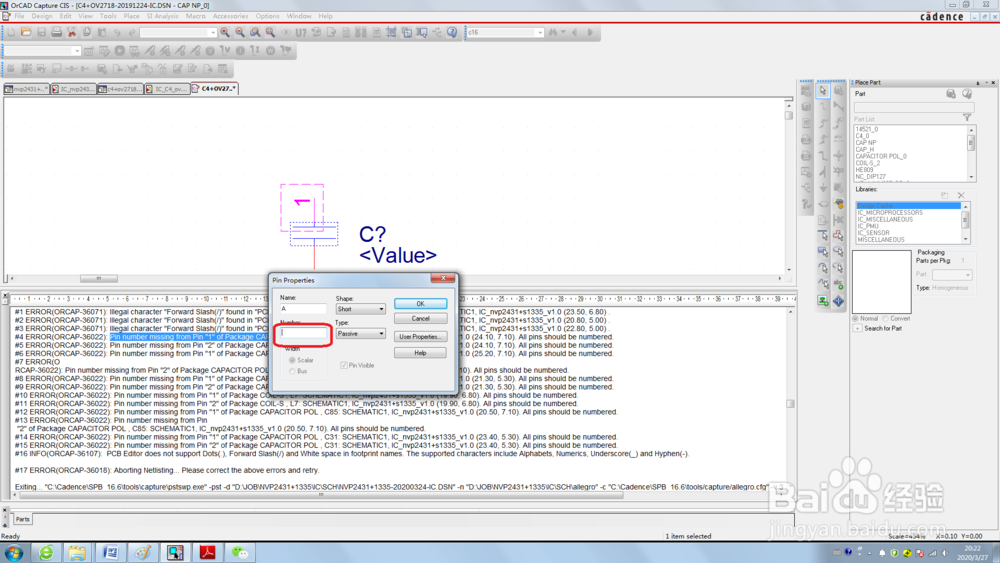

接步骤4，选择元器件的PIN，双击，出来一个对话框，将圈出的地方填上合适的值。这个问题就解决了

6/6

按照上述的方法修改了原理图的元器件之后，再次操作导网表。就能正常导出文件。
