ZEMAX是美国 Radiant Zemax 公司所发展出的光学设计软件，其对于给定系统的分析工具很多，此文主要针对PSF（point spread function）工具进行讨论。工具/原料more电脑ZEMAX软件方法/步骤1/6分步阅读

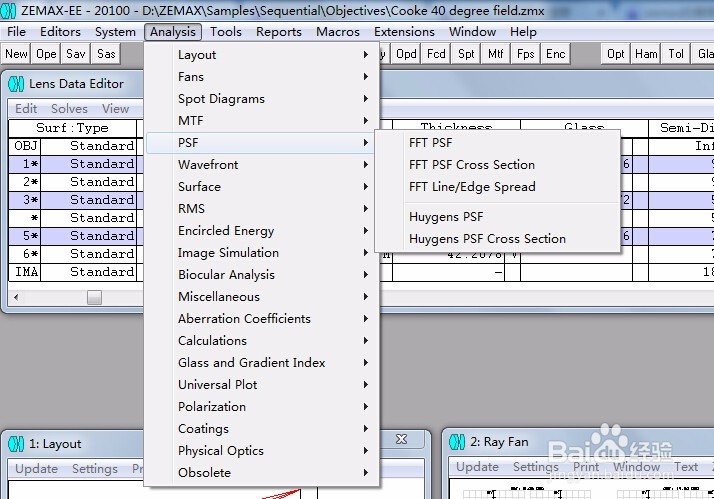

打开ZEMAX软件，点击Analysis-PSF,即可看到PSF下属的多个不同的工具。

2/6

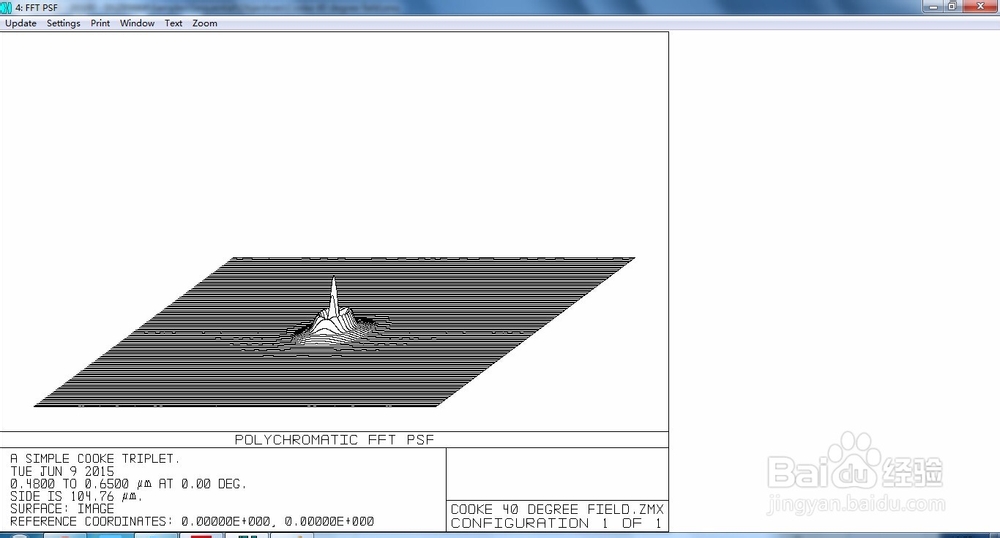

FFT PSF：该工具使用快速傅里叶变换方法计算衍射点扩散函数PSF。其计算速度极快，但是在该方法的计算中，做了很多的假设，而且有些假设不符合实际，并不有效。下图显示了系统示例中库克40度视场镜的FFT PSF。

3/6

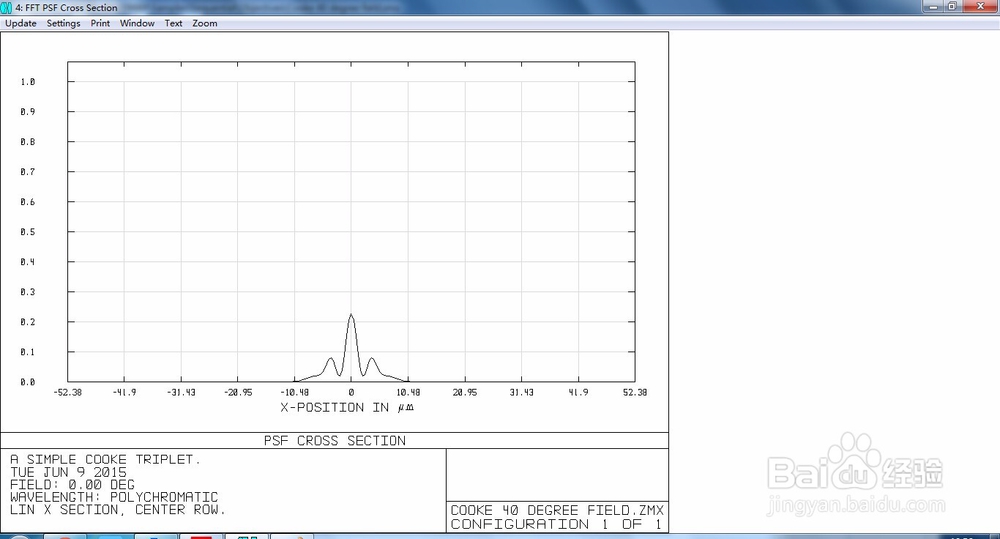

FFT PSF Cross Section：该工具绘制了衍射PSF的横截面。下图显示了系统示例中库克40度视场镜的FFT PSF Cross Section。

4/6

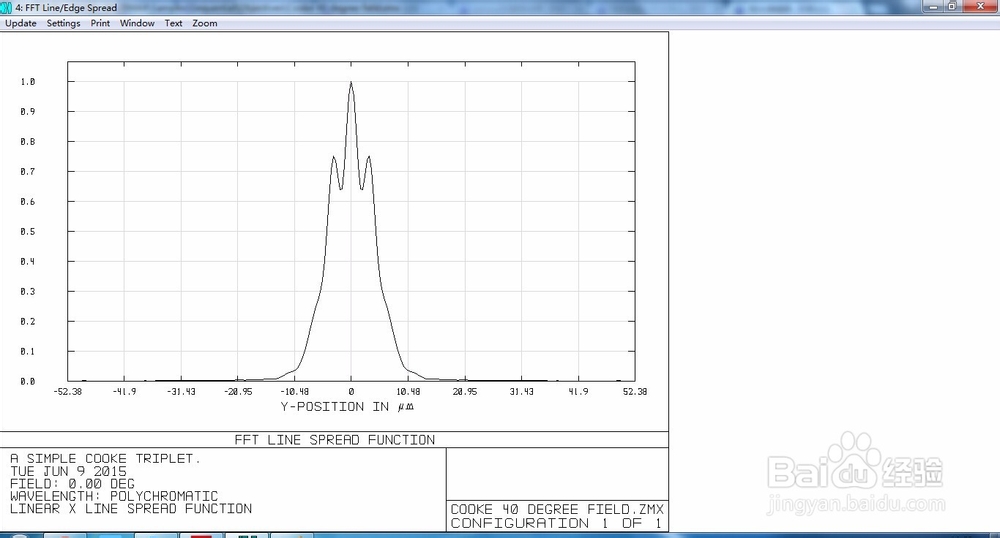

FFT Line/Edge Spread：该工具在衍射FFT PSF的计算及积分基础上，绘制了直边扩散函数或线扩散函数。线扩散函数是线形物体像的横截面，直边扩散函数是半无限平面像的横截面。

5/6

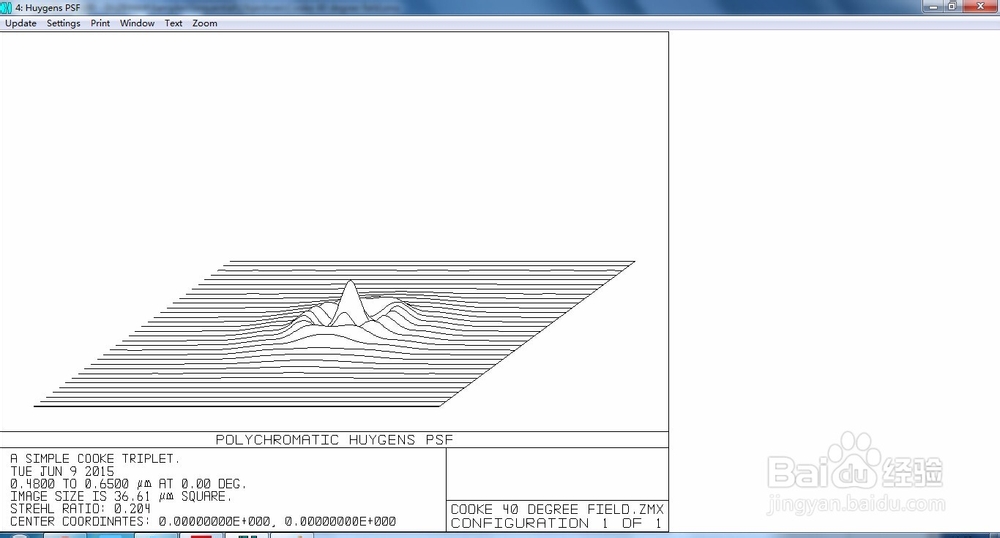

Huygens PSF：使用惠更斯子波原理进行直接积分来计算衍射PSF。斯特列尔比也可以计算出来。相比于FFT PSF速度慢，但是更准确。

6/6

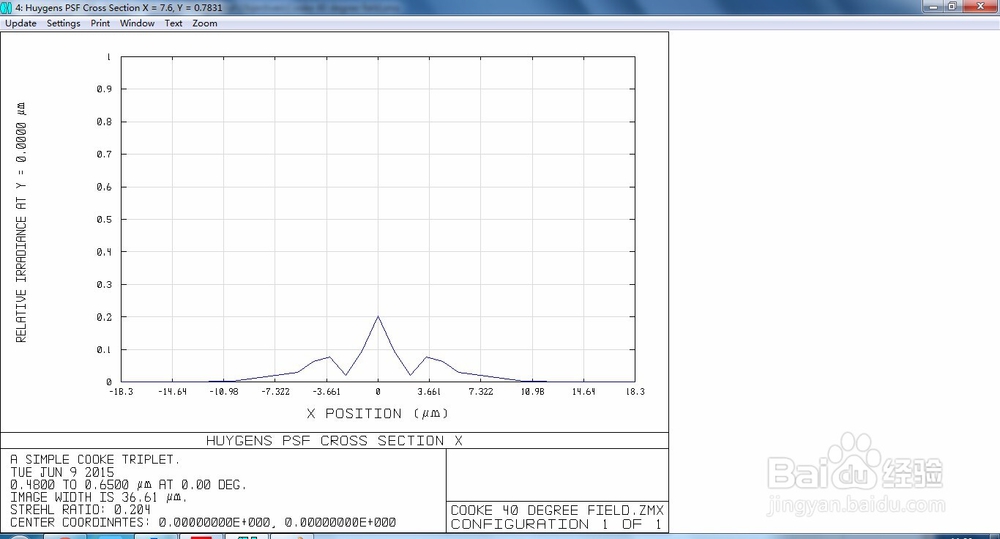

Huygens PSF Cross Section：展示了Huygens PSF的横截面。

注意事项

本教程适用于ZEMAX 2009-6-9.
