点钞机字符叠加器现已经广用在各个行业中，主要作用是用于各类监控画面的字符叠加，内置有长铄股份开发专门的字符叠加芯片，一般与数据采集装置配套使用，可以用于多种监控场所，今天来看一下点钞机叠加器最新的安装方法。工具/原料more点钞机叠加器点钞机摄像头接口线方法/步骤1/5分步阅读

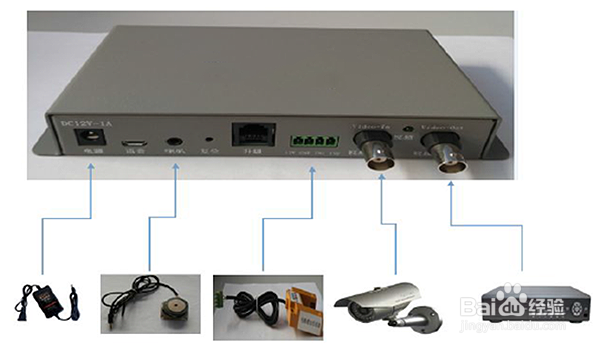

点钞机叠加器系统拓扑图

2/5

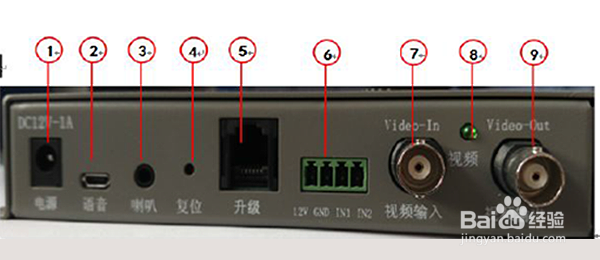

点钞机叠加器的接口与连接

3/5

需要设备准备完成，我们按照顺序链接：

1） 首先给设备上电（DC12V）,然后通过联机下载线连接本设备和电脑，通过上位机软件设置所要叠加电梯的总楼层数和显示位置等信息（可以在公司操作，不需要在现场）2）把叠加器主机安装到电梯平层传感器附近，然后执行以下操作，1.把从摄像头处过来的视频信号线连接到设备的视频输入端口；2.把从硬盘录像机处过来的视频信号线连接设备的视频输出端口；3.把3W4Ω的喇叭连接到设备上的喇叭接口4.把电梯位置检测传感器电梯楼层信息叠加器用户操作手册V1.04（必须是本设备的配套传感器）一端连接叠加器的相应端口，另一端安装到电梯平层传感器处（可以用扎带或者双面胶固定），确保电梯平层时隔磁板能够挡住本传感器上的两对光电对管。3) 给叠加器主机上电，然后让电梯运行到最高层和最低层各一次，电梯位置自动调整（总楼层数必须设置正确），叠加器可以正常使用了。

4/5

上位机软件联机

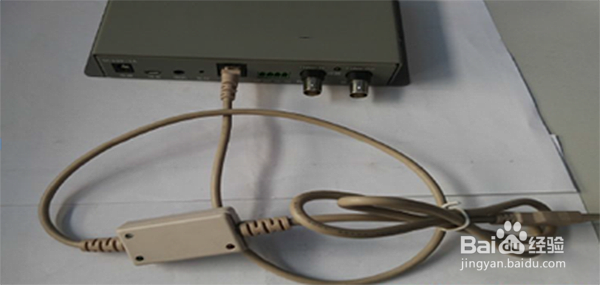

1）首先建立连接关系，用联机下载线连接电脑与电梯楼层信息叠加器，联机下载线一端连接叠加器RJ11 接口，一端连接笔记本上的USB接口，

2）上位机软件可以自动或者手动连接叠加器：

1.自动方式连接：打开软件后不用操作上位机会自动查找当前叠加器连接的串口。2.手动方式：在“选择端口号”选择串口端口，并点击打开串口按钮。当打开串口后，若在软件界面显示叠加器配置信息，则说明软件与叠加器连接成功；若在软件界面未显示叠加器配置信息，则说明软件与叠加器连接不成功，请检查连接线和电源线是否连接好，串口端口是否选择正确。

5/5

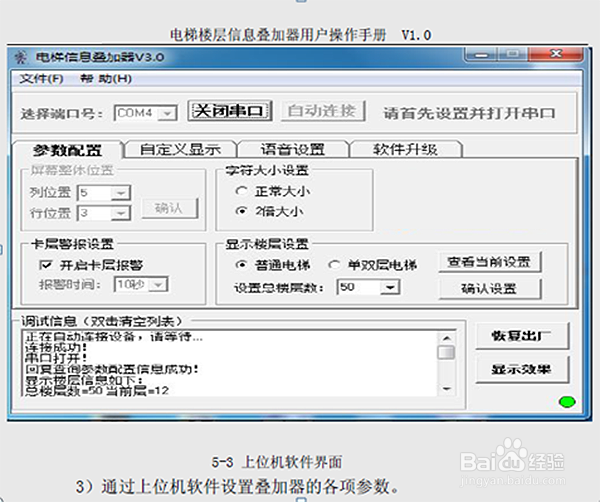

连接成功后如下图

注意事项

一定要看好接口，不要出现错误！

后台软件操作，一般都有说明书！
