大圆内不同半径的小圆互切工具/原料moreCAD软件方法/步骤1/4分步阅读

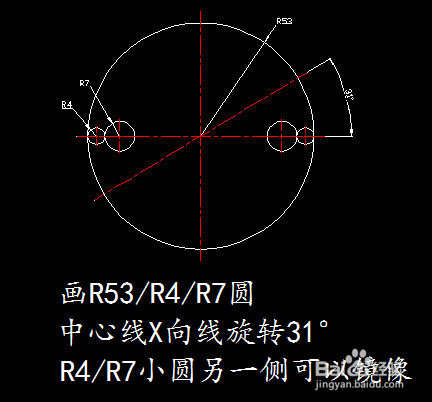

1、以任意点为圆心画R53大圆（显示出中心线）

2、R4小圆用圆命令（C）—选择左侧圆与中心线交点为起点（不要单击确定）——鼠标向右移动会有个小X同步移动输入距离4—空格，确定圆心了—输入半径或者直接点刚刚的起点也可以（对象追踪需要打开）

3、R7同R4一样画出后，以中心线Y向线为对称轴镜像

2/4

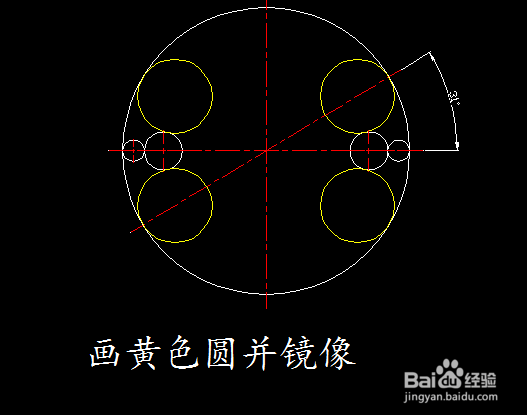

1、中心线X向线以圆心为基点逆时针旋转31度（角度值为正值）

2、命令圆（三点）—R53/R7圆的切点为第一，第二点。第三点则是垂足在31都线上（对象捕捉垂足，选择31度线即可）

3、如图所示镜像

3/4

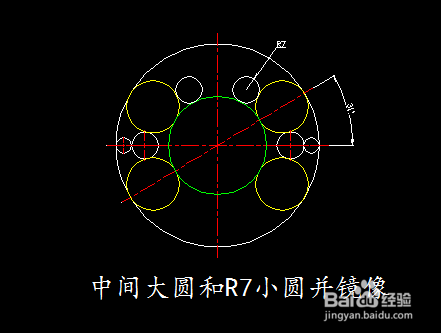

1、命令圆（相切，相切，相切）画中间的大圆

2、命令圆（相切，相切，半径）画R7小圆

3、R7小圆如图镜像

4/4

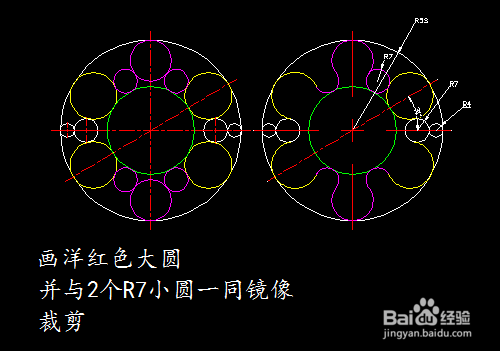

1、命令圆（相切，相切，相切）画洋红色的大圆

2、大圆与R7俩小圆再次镜像

3、裁剪，标注

注意事项

三点画圆第一次画不对多试几次，方法是对的画不对是因为点没有选好

R4/R7小圆有多种方法画，不局限与上述所说的
