本经验教会大家如何在CATIA创成式曲面设计模块创建纸飞机模型。工具/原料moreCATIA电脑方法/步骤1/6分步阅读

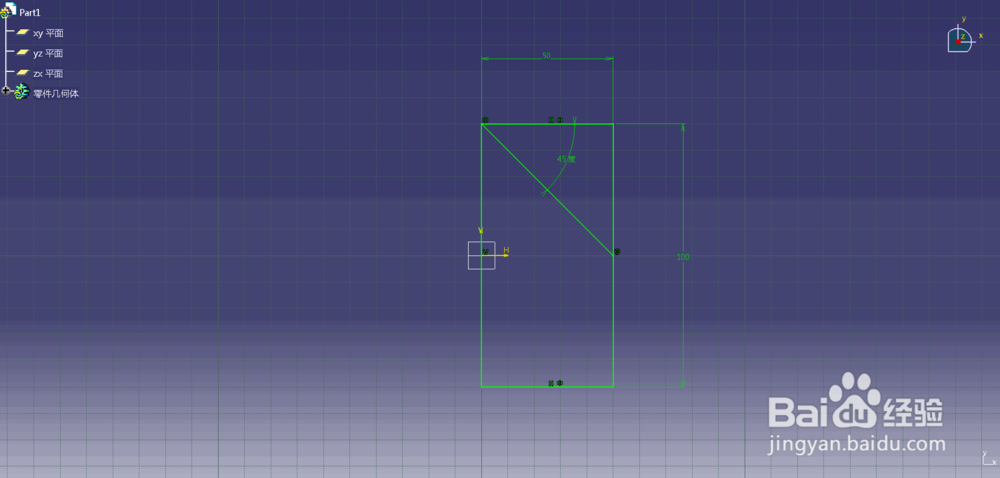

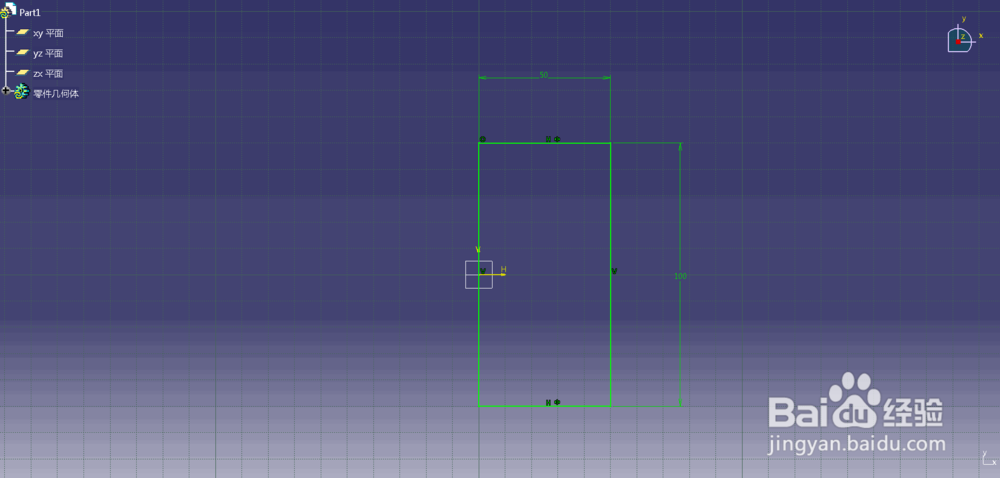

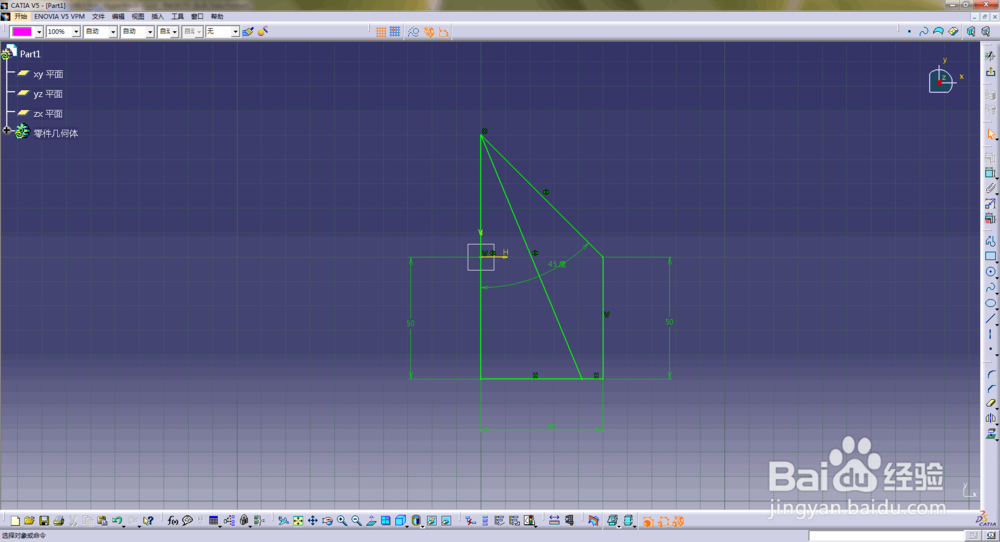

首先我们进入创成式曲面设计模块，并以xy平面为草图支持面，进入草图界面绘制草图，如下图示，操作完成后退出草图界面；

2/6

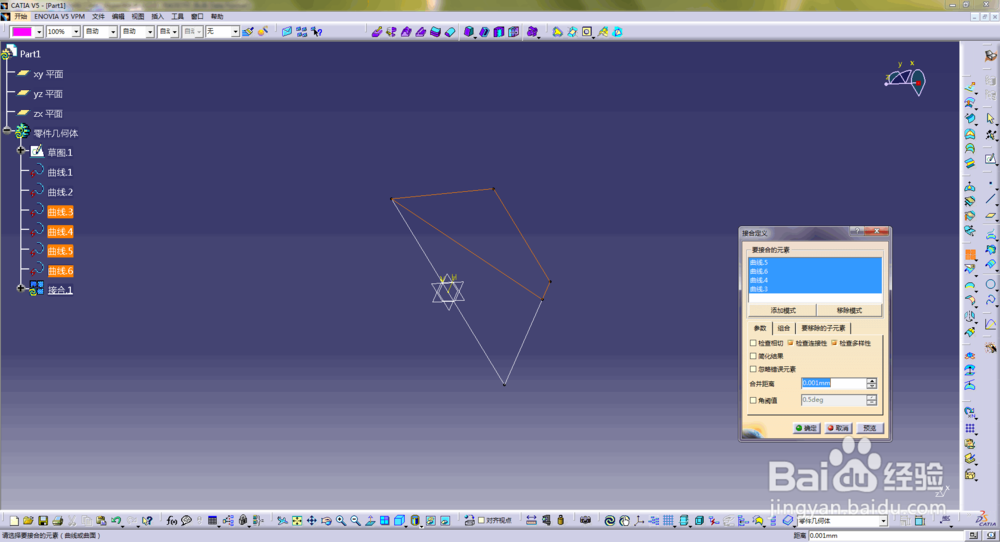

将绘制好的草图进行分解命令的操作，分别分解为6条曲线，我们按照下图所示将四条曲线缝合在一起；

3/6

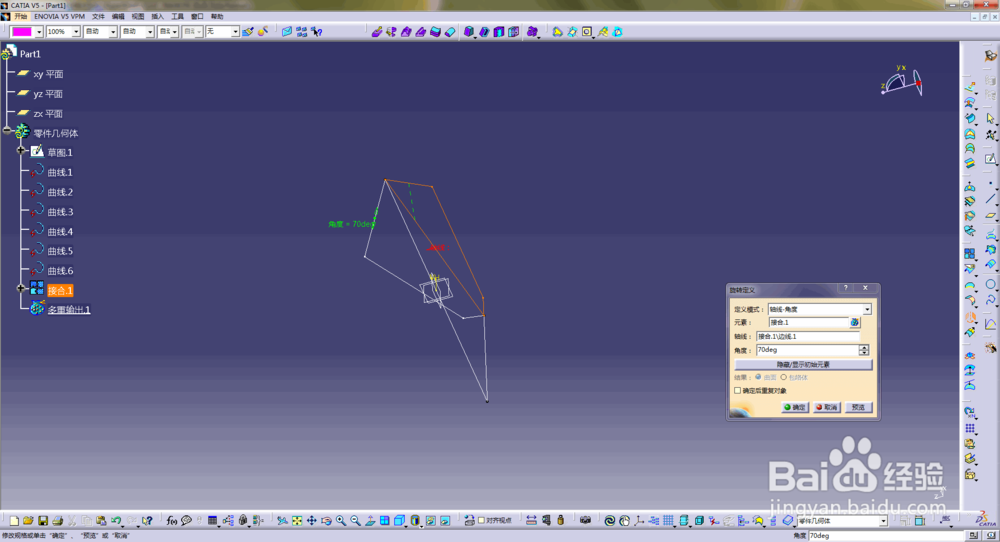

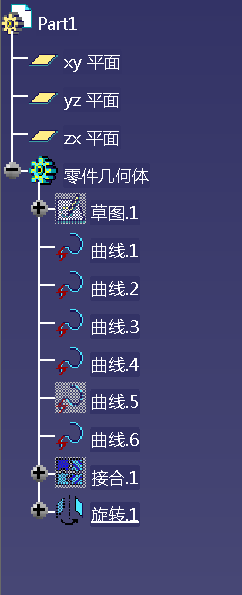

在通过旋转命令将刚缝合好的曲线进行旋转，旋转角度70度，单击确定退出命令对话框，在树形结构图中隐藏干扰我们操作的草图和曲线隐藏；

4/6

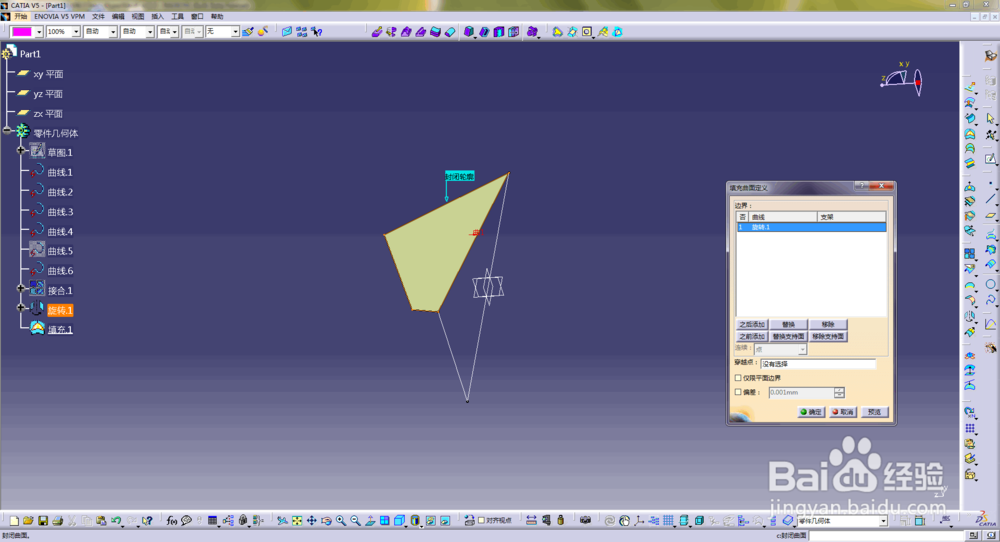

下来我们将旋转后的曲线进行曲面体填充，填充完成后继续隐藏不需要的草图和曲线；

5/6

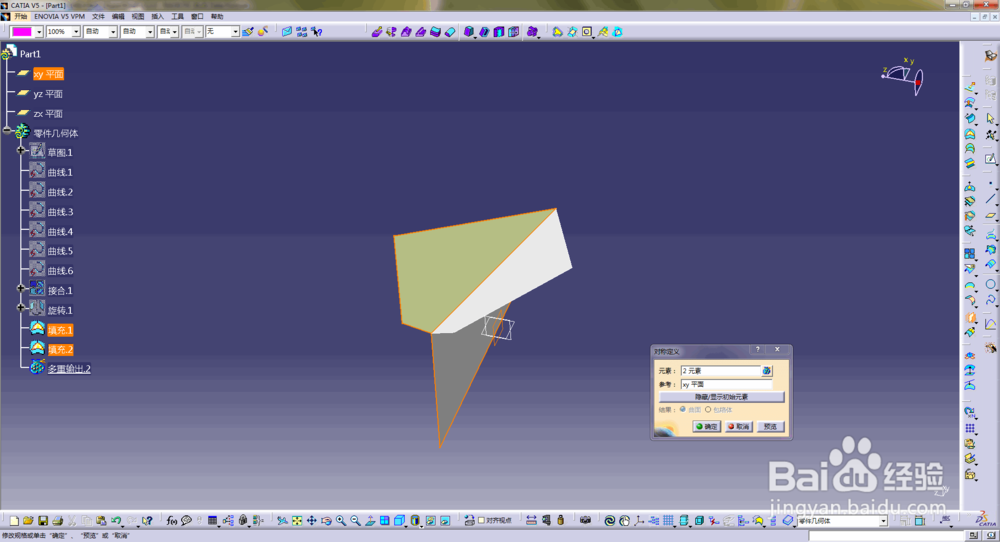

我们将剩下的两条曲线和缝合的曲面的一条边进行填充，生成另一条曲面，并将两条曲面同时选中，进行对称操作，对称面选择xy平面；

6/6

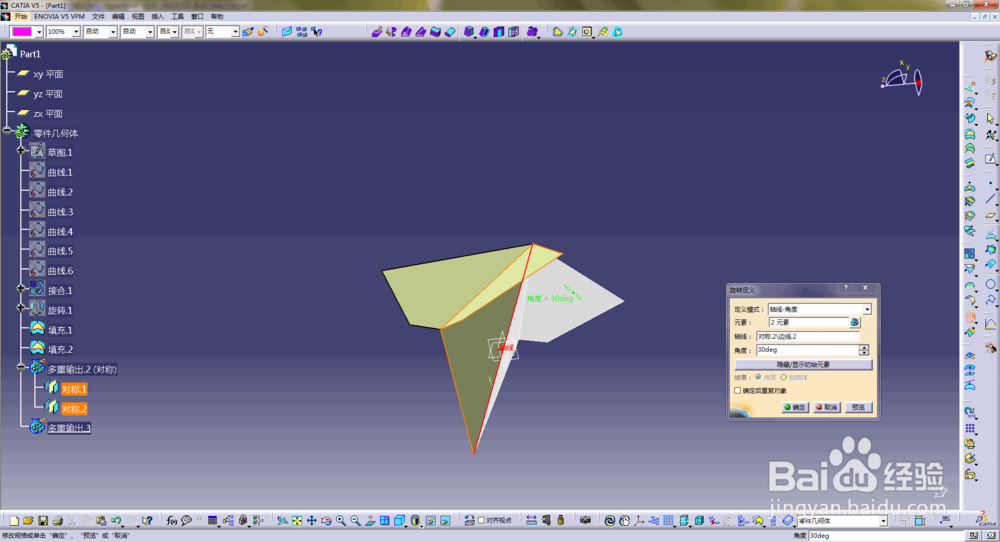

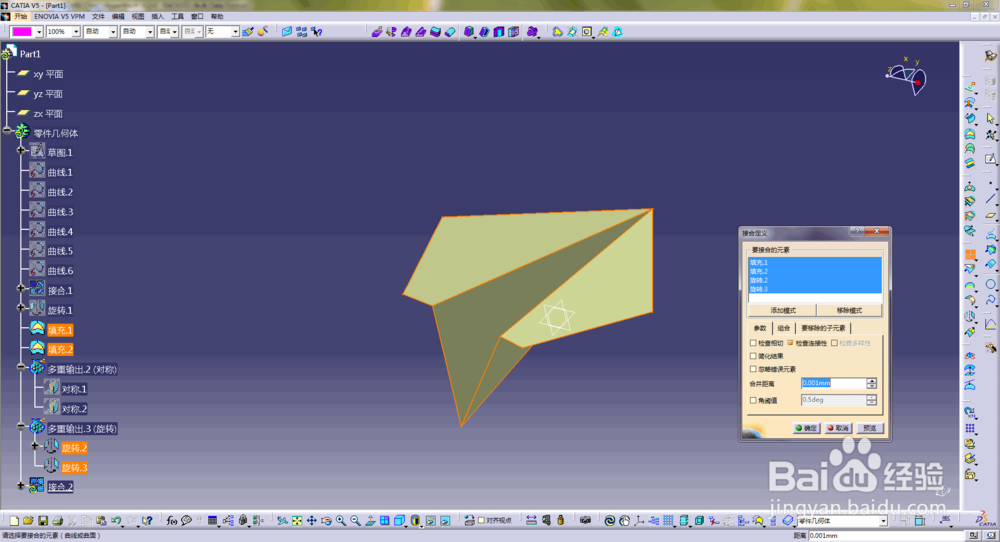

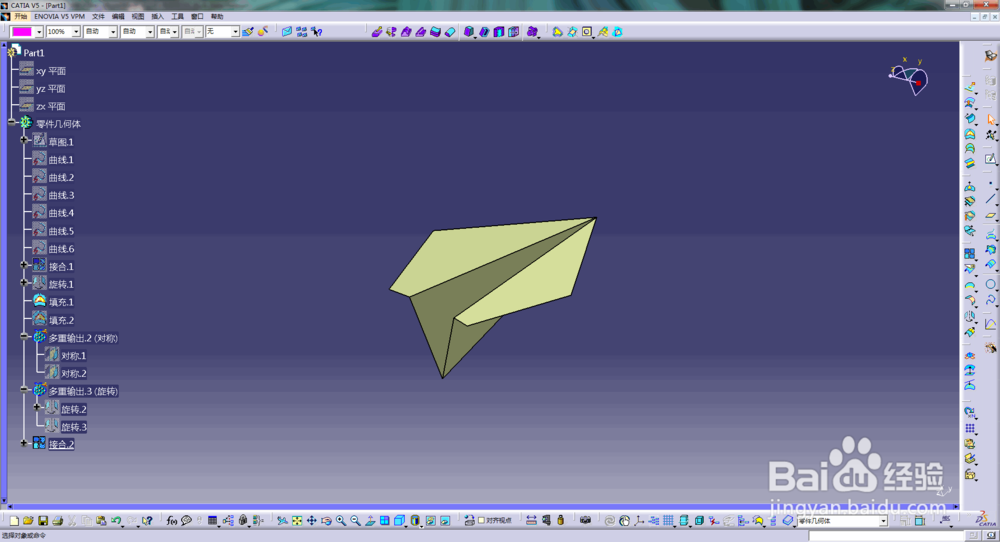

在将新的对称曲面进行旋转命令的操作，旋转轴线为曲面的一条底边，如图所示，完成操作后将四个曲面进行缝合，生成一个曲面，最后我们对曲面进行着色处理，完成纸飞机模型的建模操作。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！

CATIA纸飞机建模教程
