本经验教会大家如何在CATIA工程制图中显示实体隐藏的线。工具/原料moreCATIA电脑方法/步骤1/5分步阅读

在CATIA中打开一个圆柱体模型，我们可以看到圆柱体上面带有两个特征，购畜拒顶面有一个孔，侧面有一个凹槽；

2/5

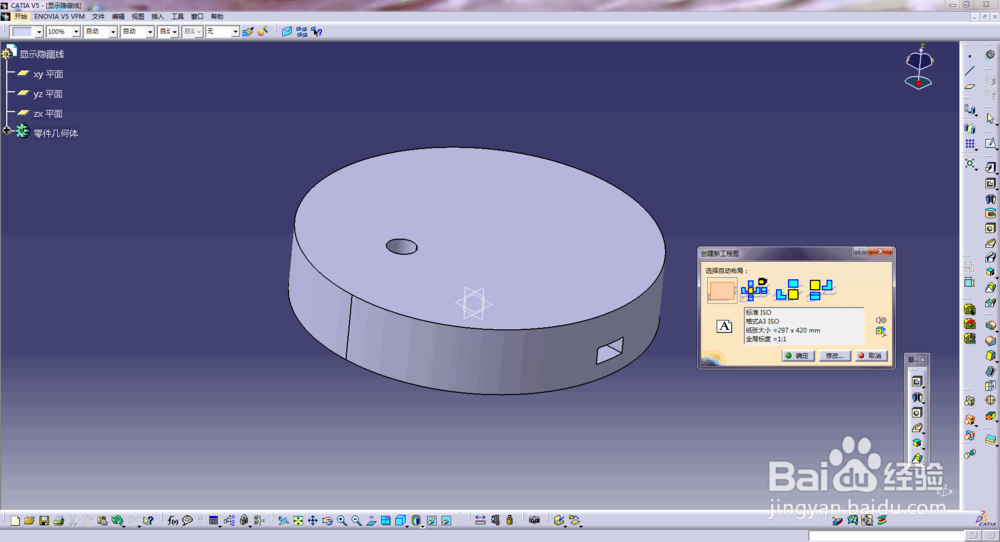

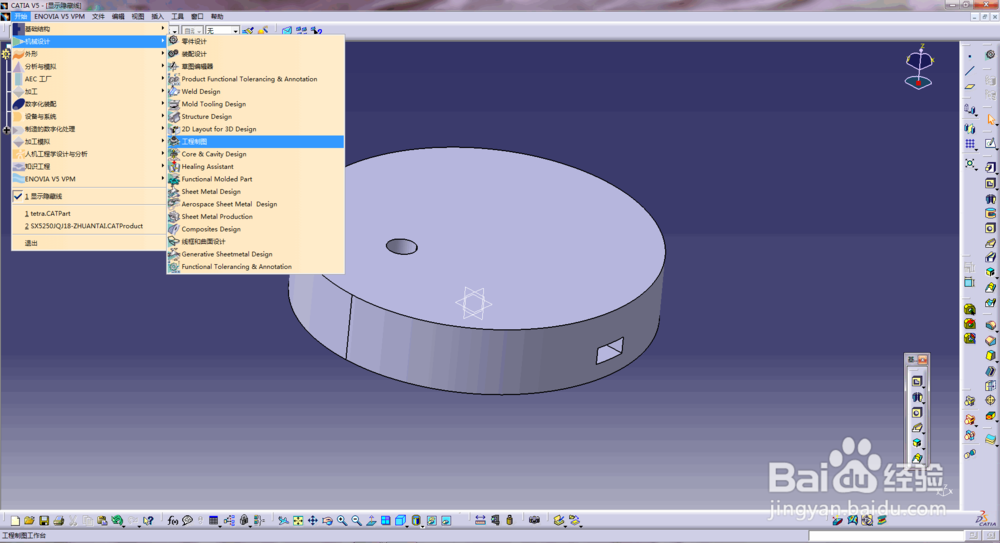

我们对视图进行投影，进入工程制图模墨婶块，选择图幅，单击确定；

3/5

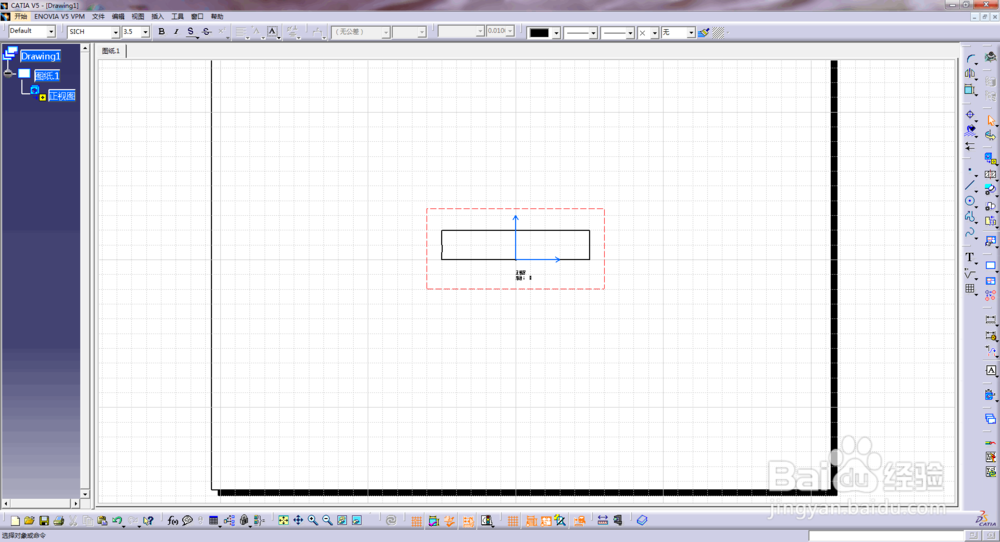

选择正视图按钮，Ctrl+Rab键切换到零件设计模块，伐特选择yz平面作为投影面，自动切换到工程制图模块，在空白处左键单击生成正视图；

4/5

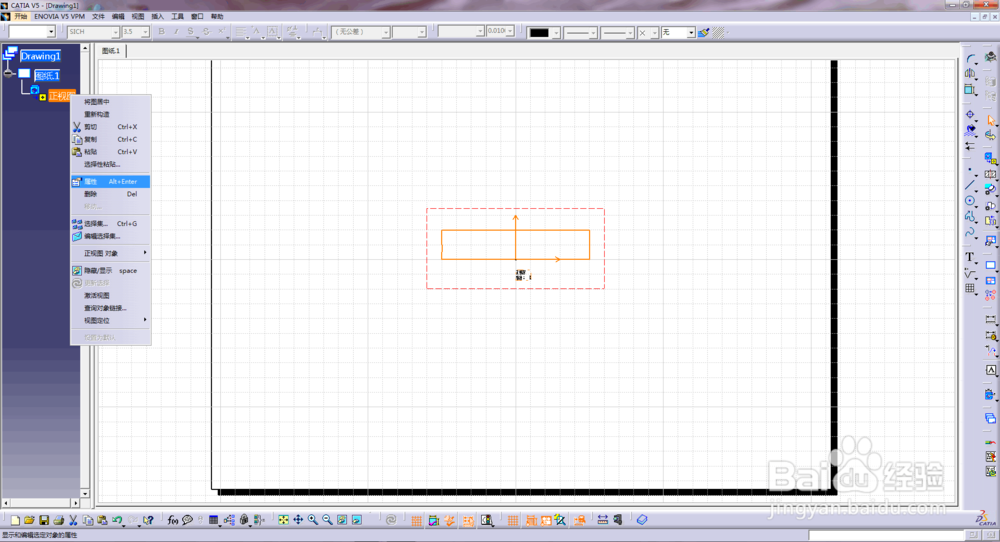

在树形结构图上右键单击正视图图标，在下拉列表中选择属性；

5/5

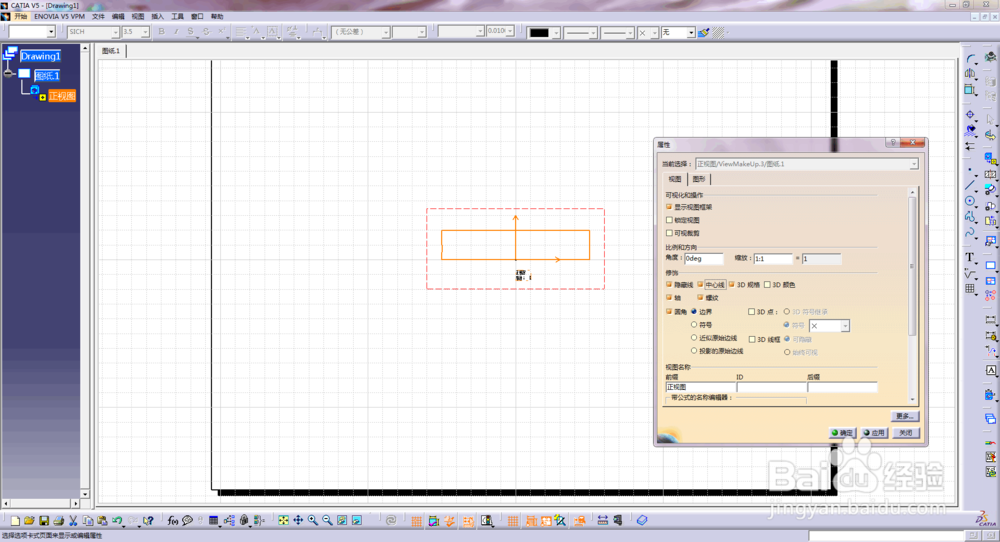

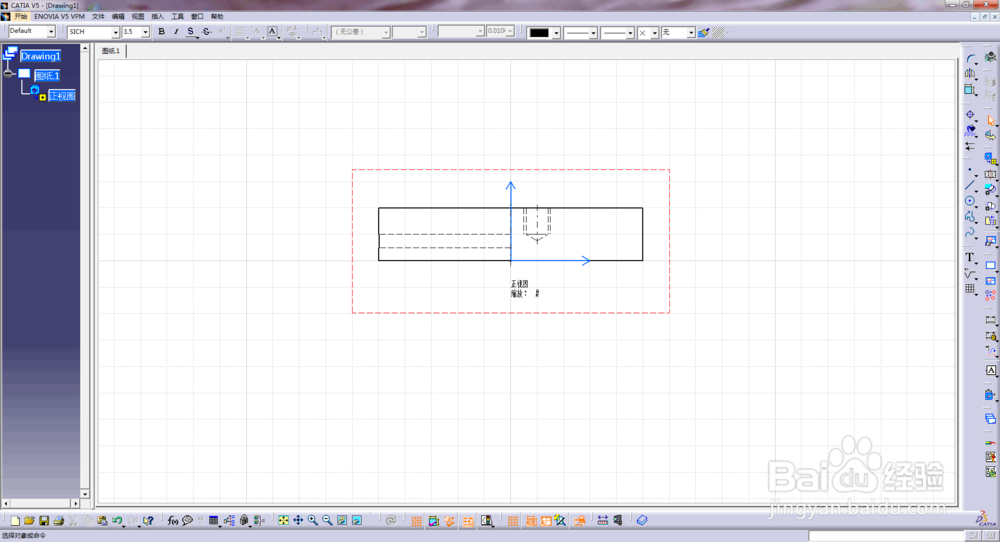

弹出属性对话框，在修饰栏中我们勾选隐藏线选项和中心线选项，单击应用并确定退出属性对话框，隐藏的特征线就会在正视图中显示出来。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！

显示隐藏线CATIA工程制图
