CATIA的工程图模块用起来很尴尬，直径、半径和倒角要水平的标注很麻烦，需要右键该尺寸属性，然后找到展示，下拉选择“两部分”，才能显示为水平的折线标注。经过一番研究后，我发现在CATIA管理模式下可以设置默认两段式的折线标注，还可以将整个标注体系设置为符合GB的标注模式，更改后CATIA也可以轻松的制工程图了。（除了没有局部剖和图框标题栏···）工具/原料more电脑方法/步骤1/13分步阅读

建立环境保存文件夹。

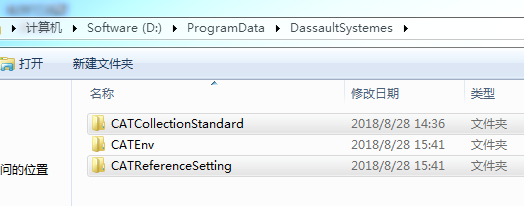

如图在CATIA文档文件夹下建立两个空文件夹：

CATReferenceSetting

CATCollectionStandard

2/13

修改环境文件。

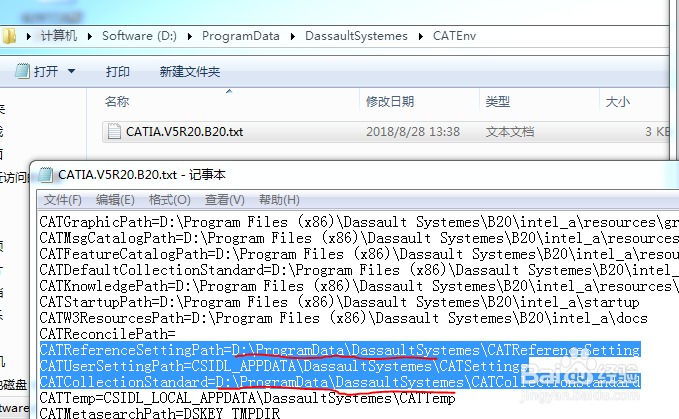

如图进入CATEnv文件夹修改环境文件：

CATIA.V5R20.B20.txt

并将上一步建立的两个文件夹的路径复制到：

CATReferenceSettingPath=

CATCollectionStandardPath=

3/13

设置CATIA的管理模式。

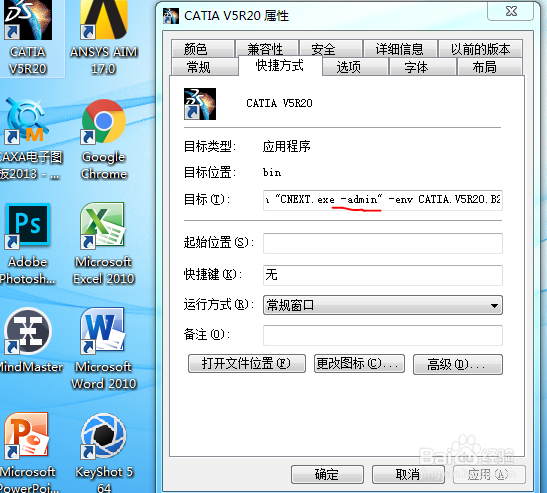

右键桌面CATIA的快捷方式，修改“目标”栏，如图，在CNEXT.exe后增加 -admin（有空格），

点击确定

4/13

运行CATIA的管理模式。

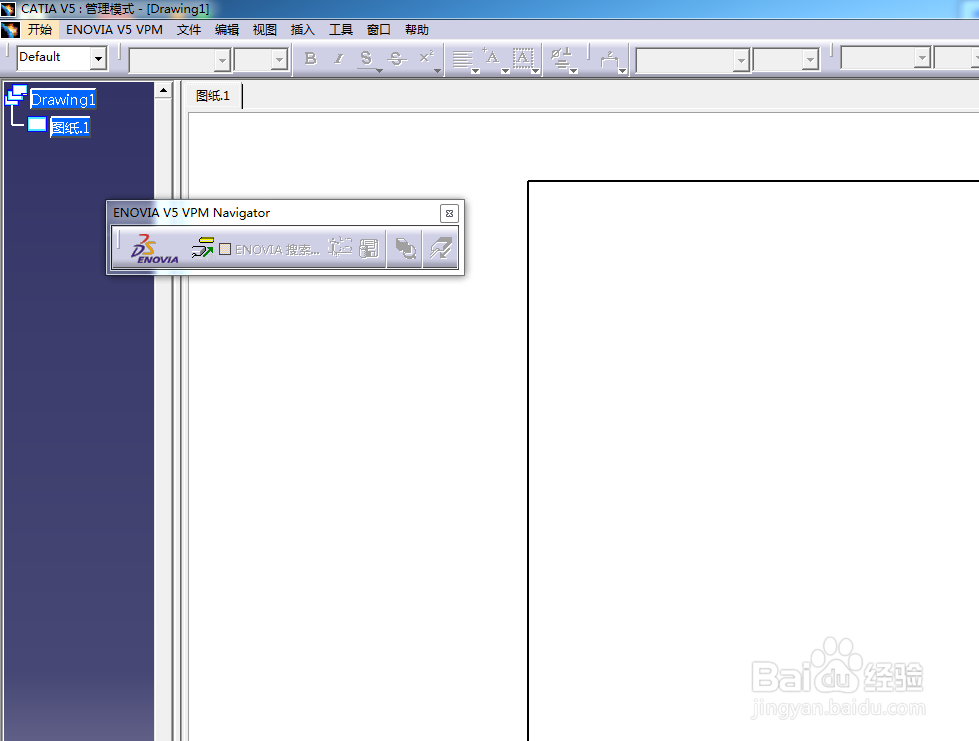

双击CATIA的快捷方式，进入CATIA后提示正在运行管理模式

5/13

进入工程图工作台。

开始-机械设计-工程图

6/13

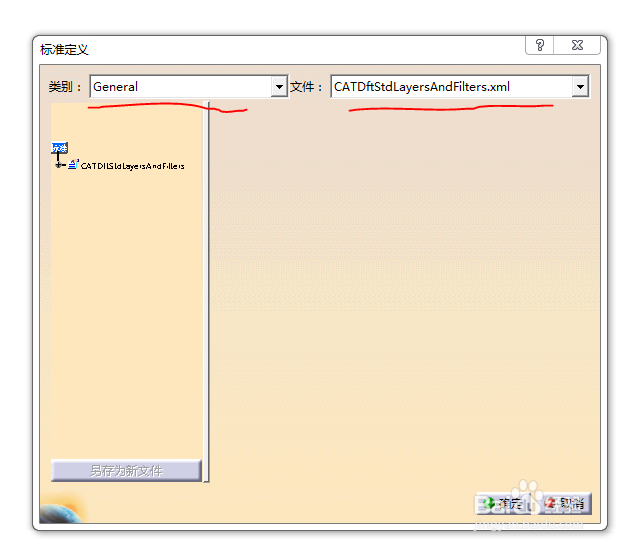

打开标准定义选项卡。

工具-标准

7/13

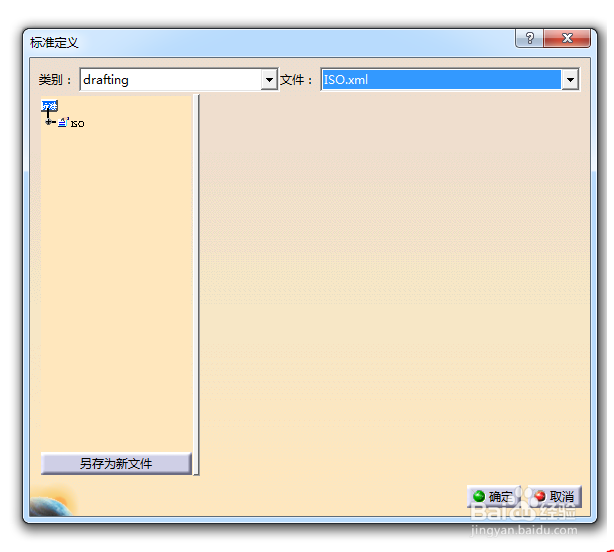

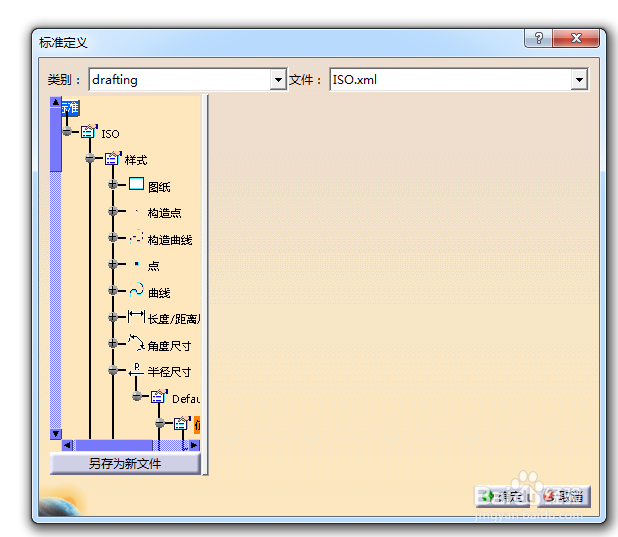

找到ISO标准文件。

选择类别为drafting；

选择文件为ISO.xml

8/13

找到半径、直径、倒角等选项。

左边结构树比较小，按住Ctrl并按住鼠标中键进入缩放模式，拖动鼠标进行放大缩小；按住鼠标中键进入平移模式，移动鼠标对结构树进行平移。

9/13

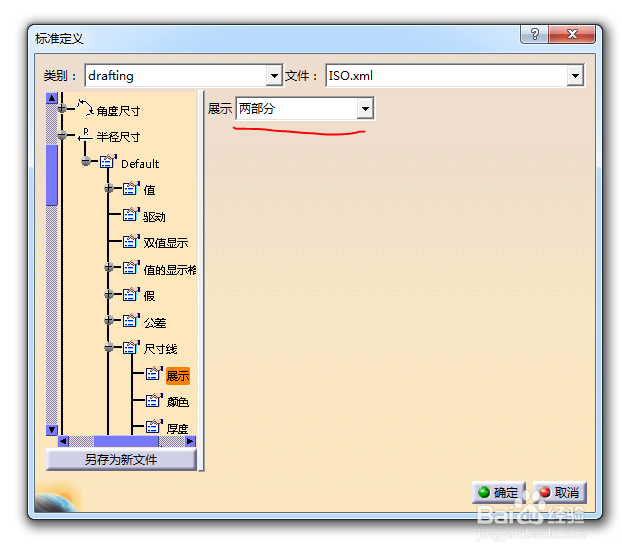

找到尺寸线选项下的“展示”，下拉修改为：两部分。

需点开半径或直径或倒角选项，

Default-尺寸线-展示

10/13

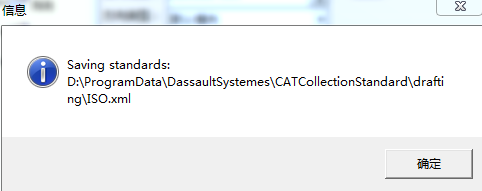

确定，且保存。

11/13

推出管理模式设置。

去掉快捷方式的 -admin

12/13

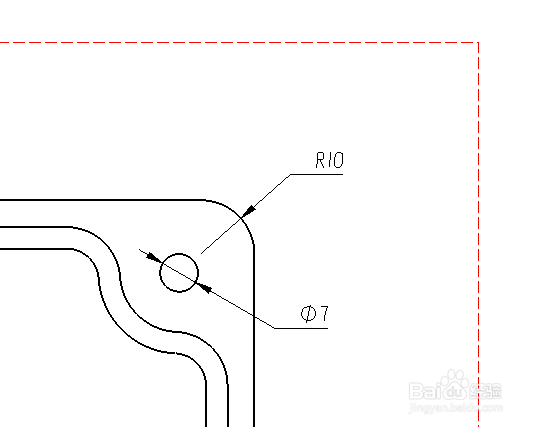

完成修改，标注设置成功

13/13

最后说下如何将设置内容移植到其它电脑：

首先将建立的两个文件夹CATCollectionStandard和CATReferenceSetting放到其它电脑的CATIA文档目录（包含两文件夹内新增的配置文件）

同样修改CATIA.V5R20.B20.txt环境文件

直接打开CATIA验证（不需要进入管理模式）

-移植成功
