该经验为大家分享一篇proe怎么绘制一只水杯的教程。方法/步骤1/6分步阅读

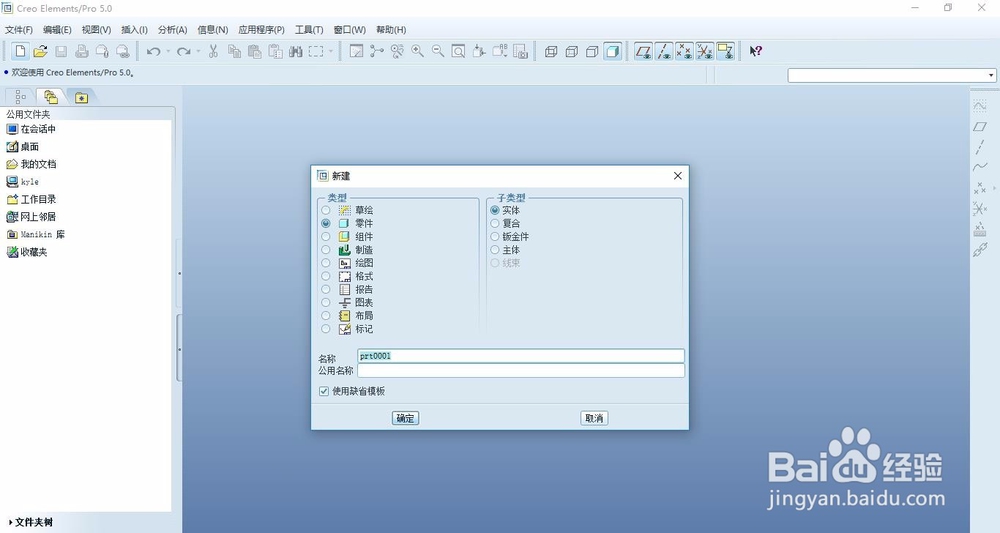

首先，双击或者右键打开我们的proe软件，这里以5.0为例作为教程，其他版本的3.0，4.0都能使用该教程。然后新建一个零件，子类型为实体，点击确定。

2/6

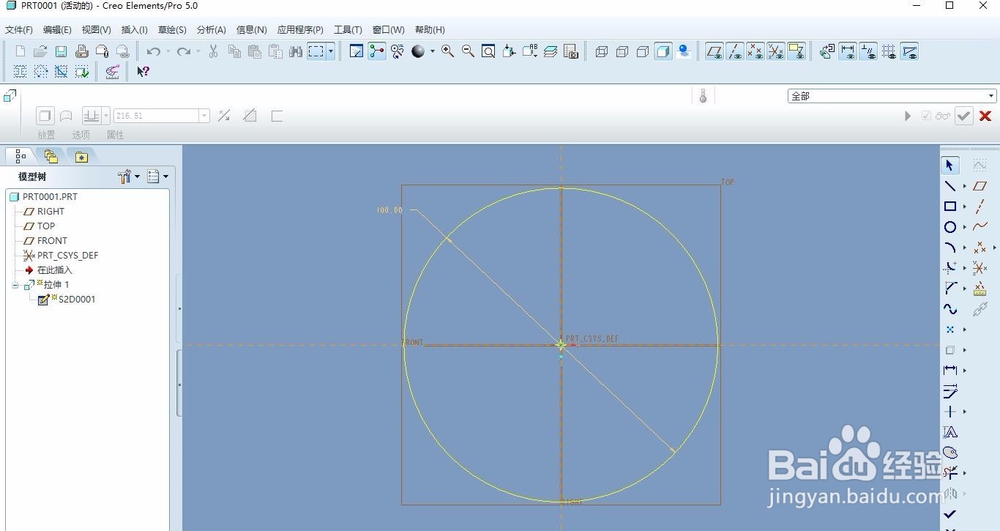

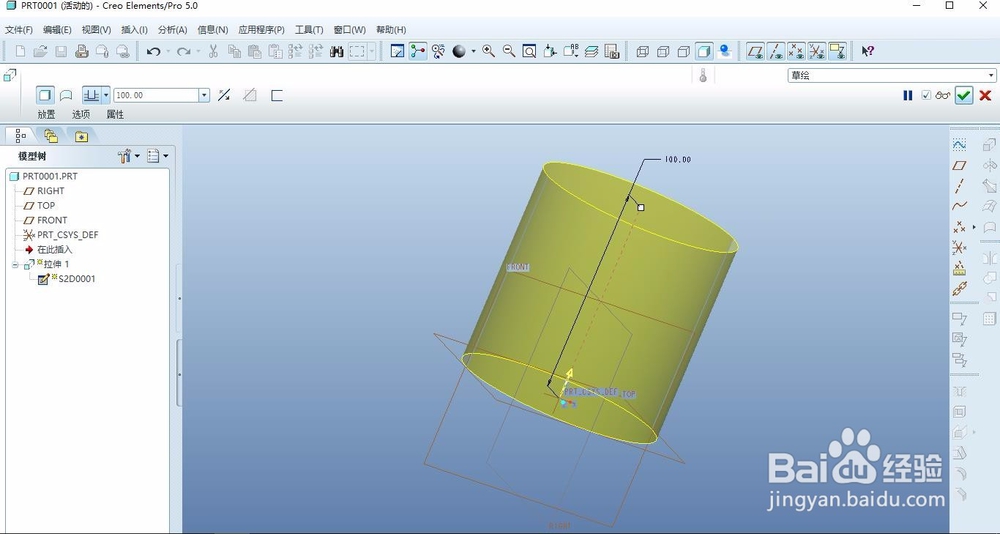

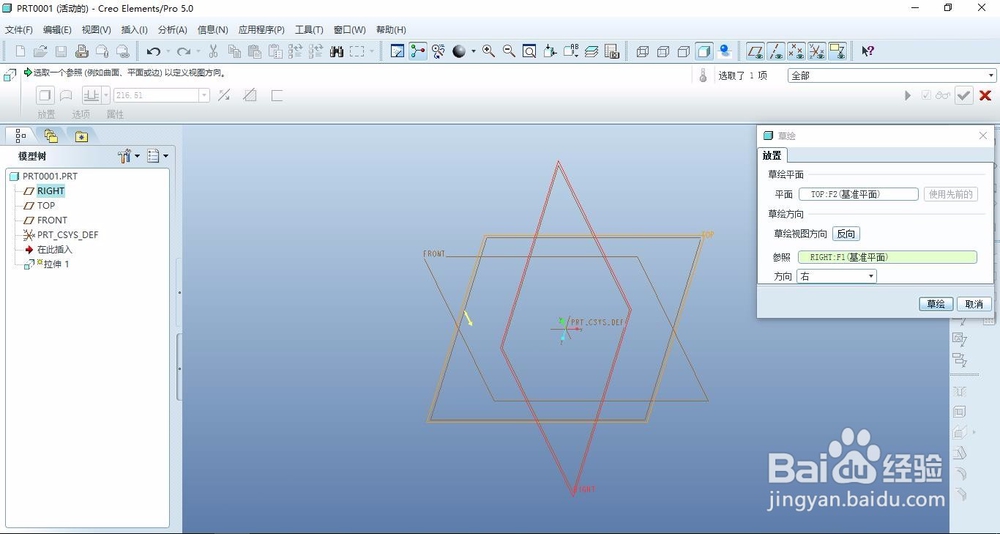

点击拉伸，点击放置，定义，选取TOP为草图平面，绘制一个直径为100的圆，完成退出草图，拉伸高度为100，完成拉伸的创建。

3/6

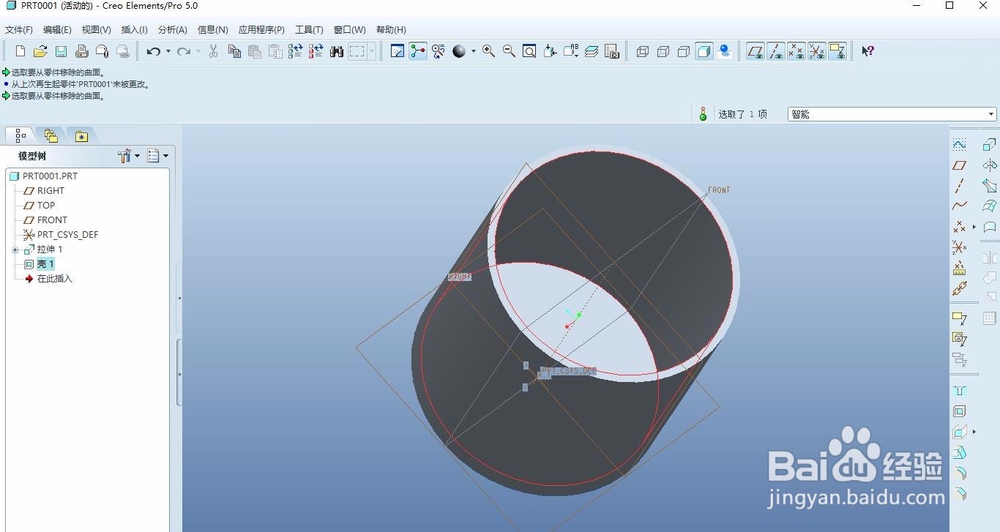

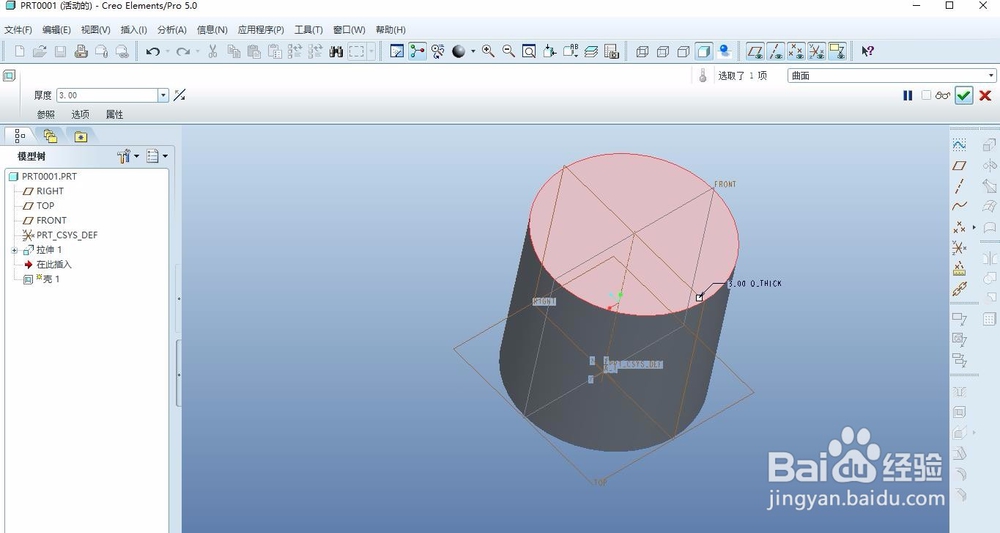

我们对圆柱的实体进行抽壳，从菜单栏中插入--壳，然后输入厚度为3，选取圆柱的上表面为抽取的面，完成后点击确定。

4/6

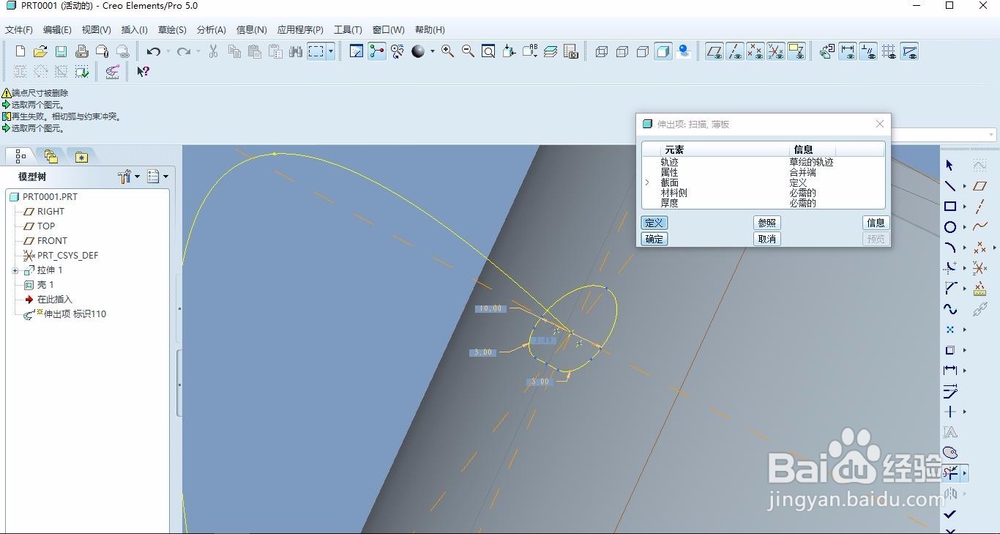

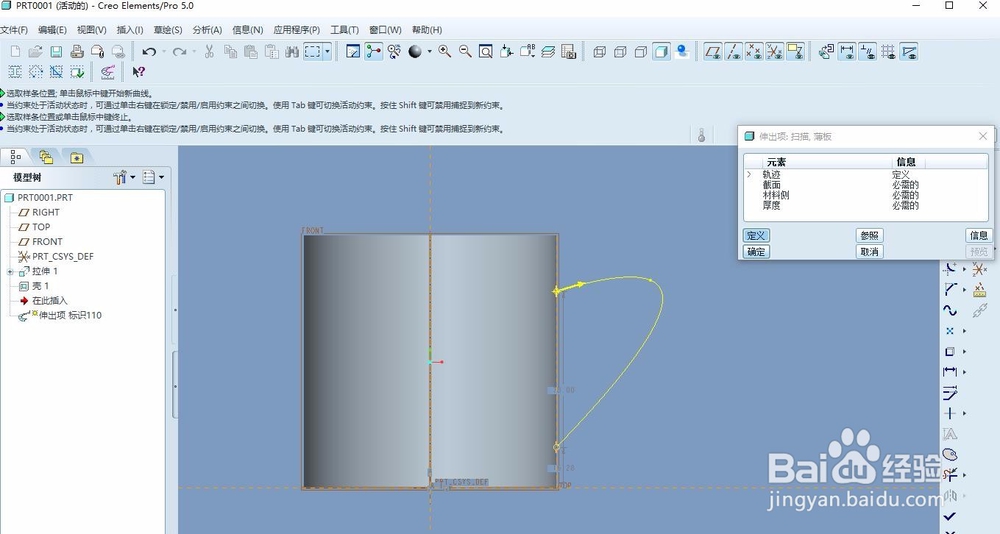

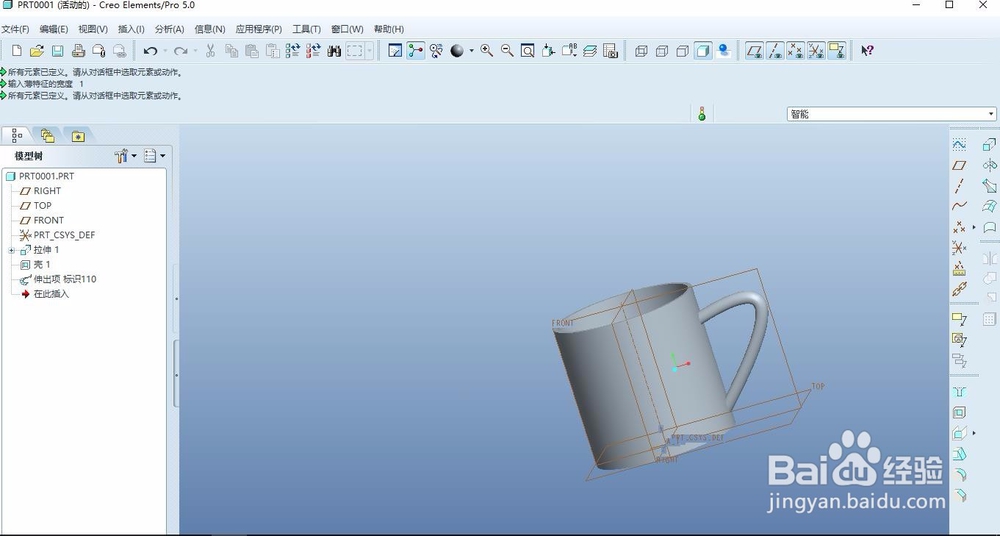

在菜单栏中---插入---扫描---薄板伸出项，绘制一条样条曲线，为水杯的手柄样。完成后点击打勾退出。继续绘制截面，绘制如下图所示的图形。

5/6

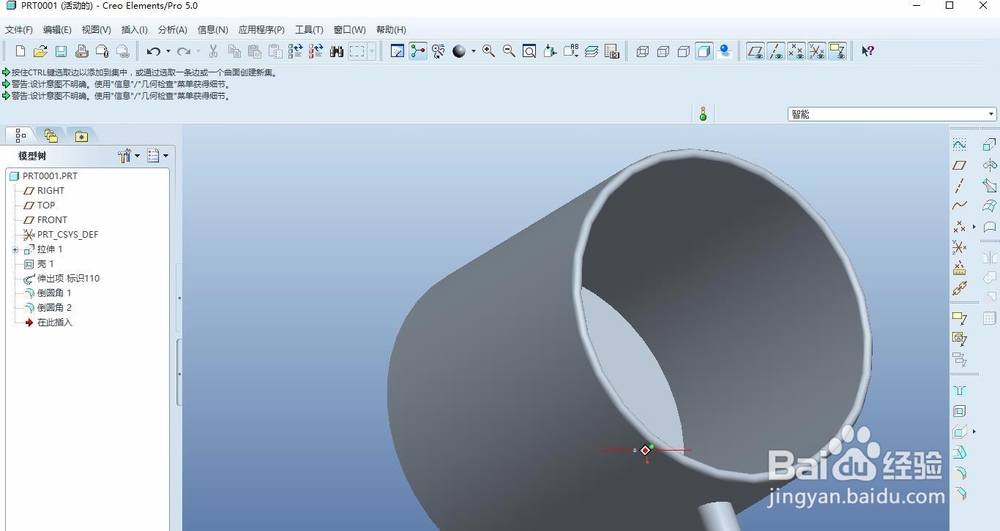

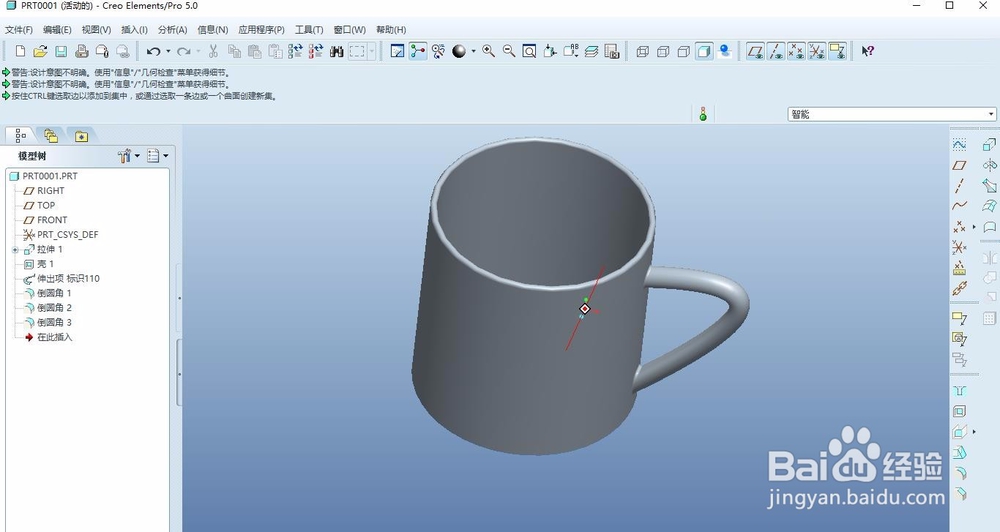

我们来倒圆角，设置圆角的半径大小为1.5，将抽壳的上表面进行倒圆角，注意是到圆角倒，不是倒角。

6/6

最后，也将手柄的连接处进行倒圆角，和上述的方法一样。我的经验【solidworks怎么绘制水杯】也有教程。
