为了提高绘图的质量和速度，必须掌握绘图工具的正确使用方法。养成良好的使用习惯。工具/原料more图板、丁字尺、三角板、分规、圆规及铅笔方法/步骤1/3分步阅读

一、图板、丁字尺、三角板的用法

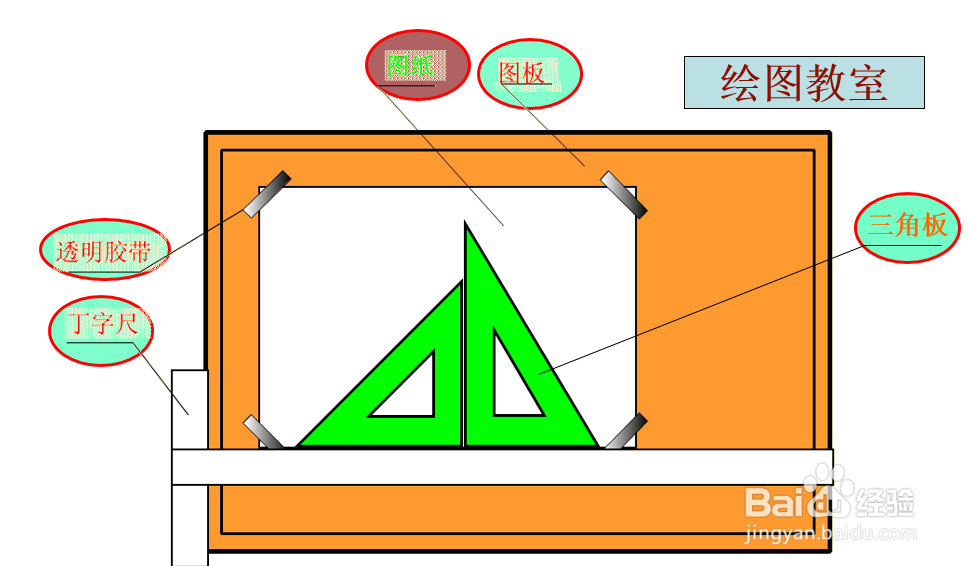

图板：用来固定图纸的，表面须平整，左边是工作边，须平直。画图时，图纸用胶带纸固定在图板上，图板与水平面倾斜20度左右，以便画图。

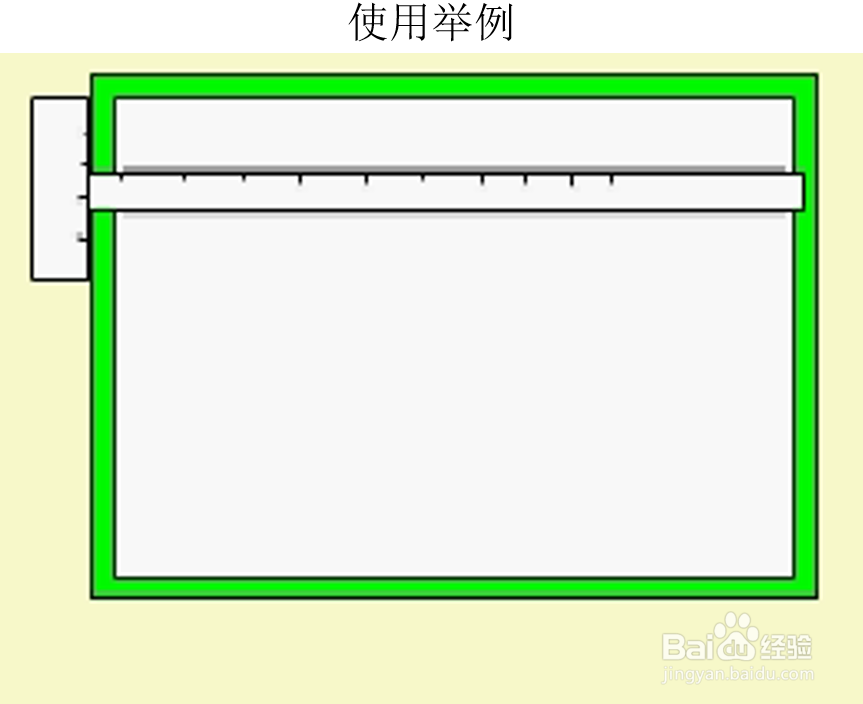

丁字尺：丁字尺与图板配合使用，主要用来画水平线，它由尺头和尺身构成。画图时，尺头内侧必须紧靠图板左边，上下移动（禁止用尺身下缘画线）。画图时，铅笔向右倾斜约75 °，自左向右画水平线。

三角板：一副三角板有45°和30°-60°各一块，与丁字尺配合使用时，自下而上画垂直线。并画与水平线成15 °角整数倍的斜线。

2/3

二、分规、圆规的用法

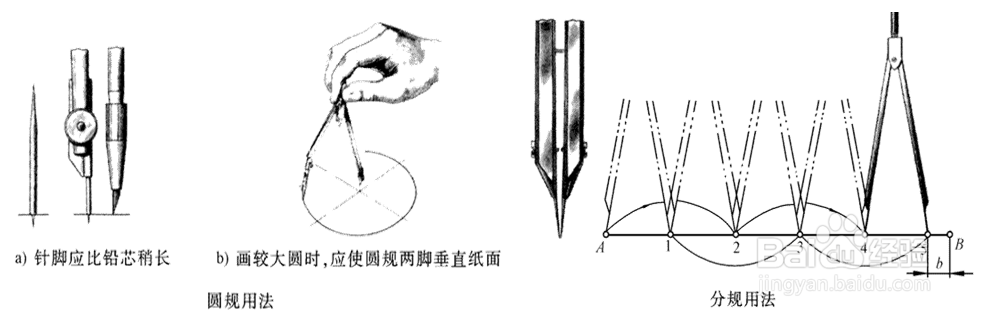

圆规: 圆规用来画圆和圆弧。圆规的钢针插脚有两个尖端, 画图时，应使用有肩台的一端，并使肩台与铅芯平齐, 当画不同直径的圆弧时，尽可能使钢针针尖、铅芯插脚垂直于纸面, 圆规中铅应比画直线的软一号。

分规：分规主要用来量取线段长度或等分已知线段。分规的两腿端部带有钢针，当两腿合拢时，两钢针应成一点。

3/3

三、铅笔的用法

•铅笔：用绘图铅笔。铅笔的铅芯有软硬之分，分别用B和H表示,B前的数值越大表示铅芯越软（黑），H的数值越大则表示铅芯越,HB的铅芯软硬程度适中。

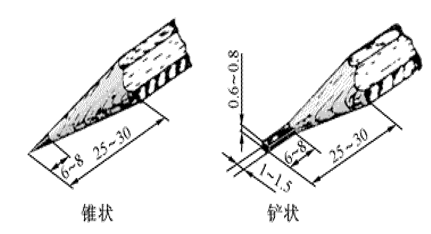

▲ 削铅笔要从无字的一头开始，以保留铅芯的软硬标记。铅笔应削成锥形或扁平形。锥形适用于画底稿、写字、细线。扁平形适用于加深。

▲ 底稿：H、HB

▲ 写字：HB

▲ 描粗：直线 B

▲圆弧 2B
