    simulink中控制电源波形的一种方法

    来源:网络收集  点击:  时间:2024-09-01
    【导读】:
    Simulink可以进行电路仿真,本经验主要介绍的是如何对电源的波形进行更改。工具/原料moreSimulink—Matlab一:模块选择1/4分步阅读

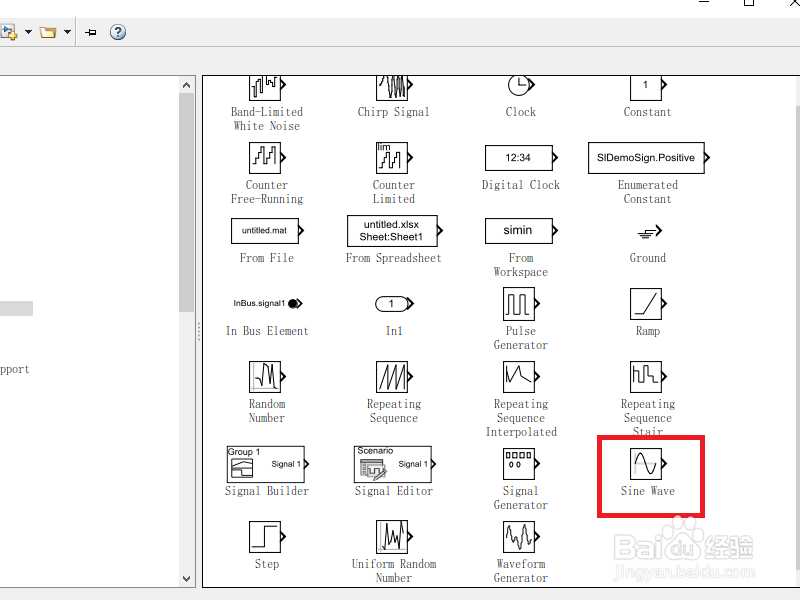

    打开Simulink-Matlab,点选sine wave模块托选到电路画板。

    2/4

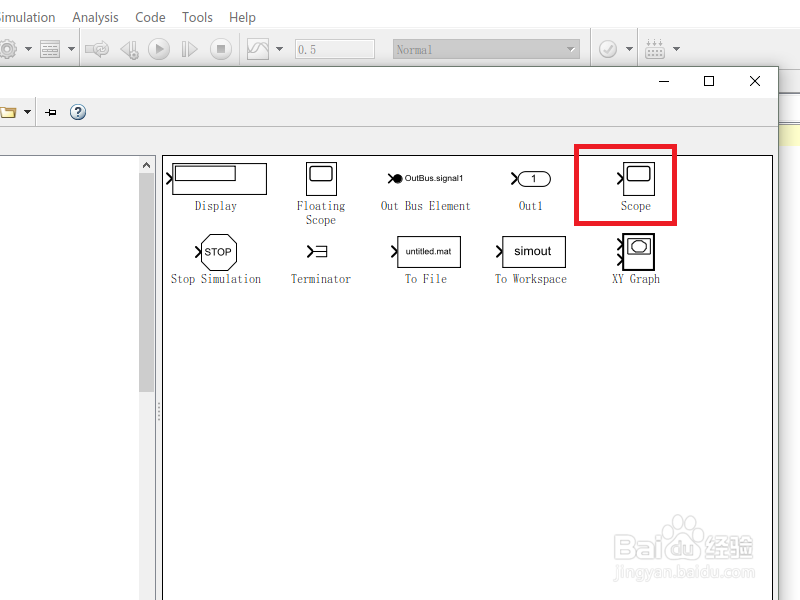

    同样,点开simulink的元件库,点选Scope模块到电路画板。

    3/4

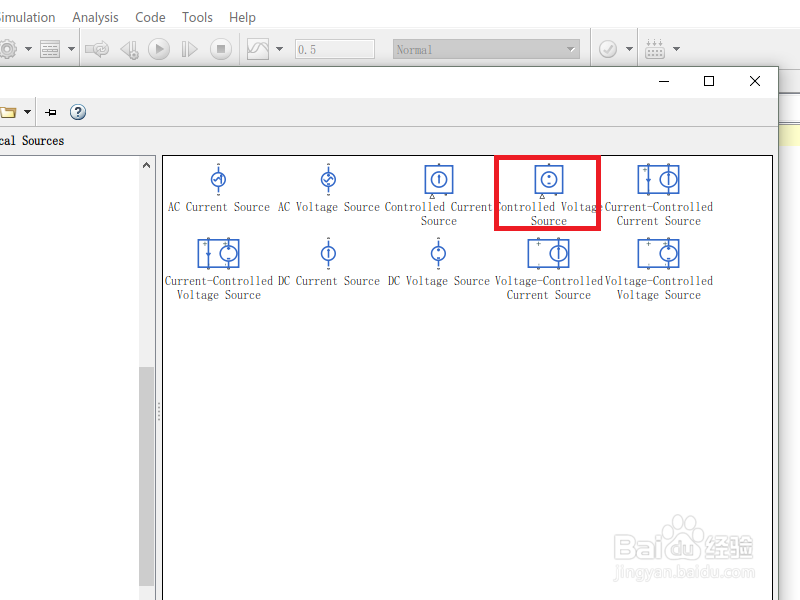

    同样,在simulink元件库中,点选controlled voltage source模块到画板。

    4/4

    最后点开simulink元件库中的voltage sensor模块到画板。

    二:连线和仿真1/2

    按照下图的方式进行连线,然后进行仿真。

    2/2

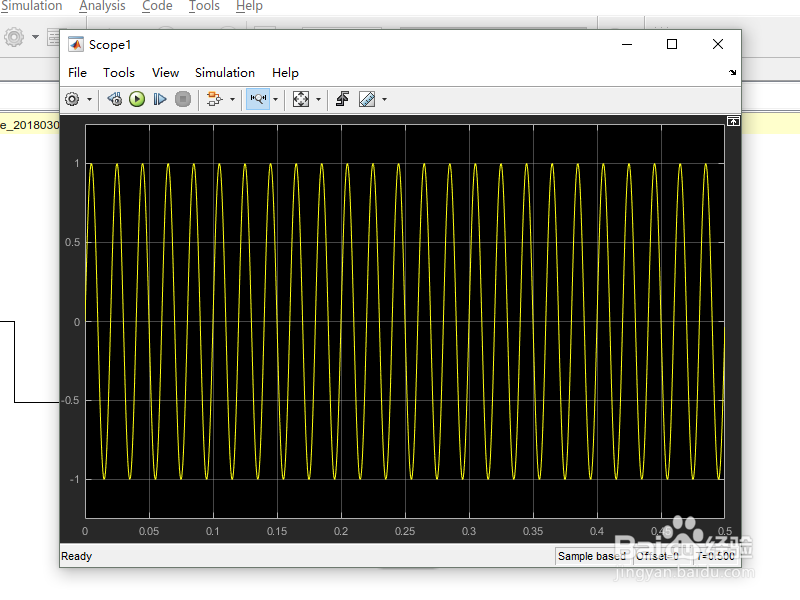

    此时可以看到,再外加信号的情况下。而不是直接添加交直流电源,最后得到了我们想要的sine波形电源。

    注意事项

    欢迎交流和投票

    SIMULINKMATLAB仿真CONTROL矩形波形电源
