    UG10.0如何导出CAD图纸

    来源:网络收集  点击:  时间:2024-02-23
    【导读】:
    我们有时候在UG中建立好模型之后,需要导出CAD图纸来给别人看。那么问题来了,我们如何将UG里面的三维模型导出CAD图纸呢?下面小编来给大家分享一下方法吧!工具/原料more电脑操作系统 Windows 10 教育版AutoCAD 2019版UG 10.0版方法/步骤1/8分步阅读

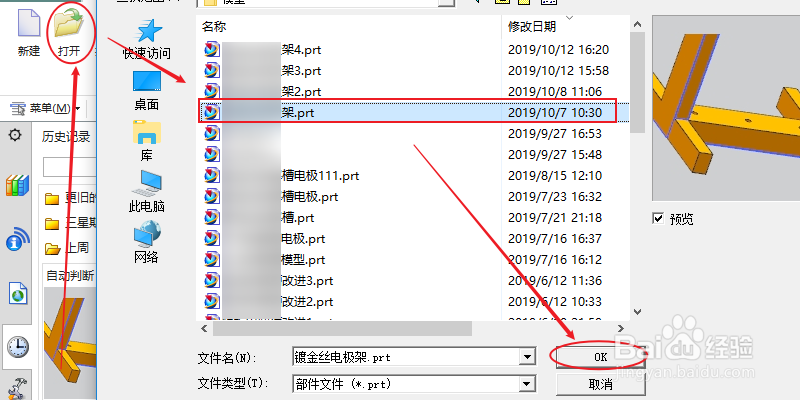

    打开电脑上面的UG软件,然后点击界面中的打开按钮,选择需要导出CAD图纸的三维模型文件,点击确定按钮。

    2/8

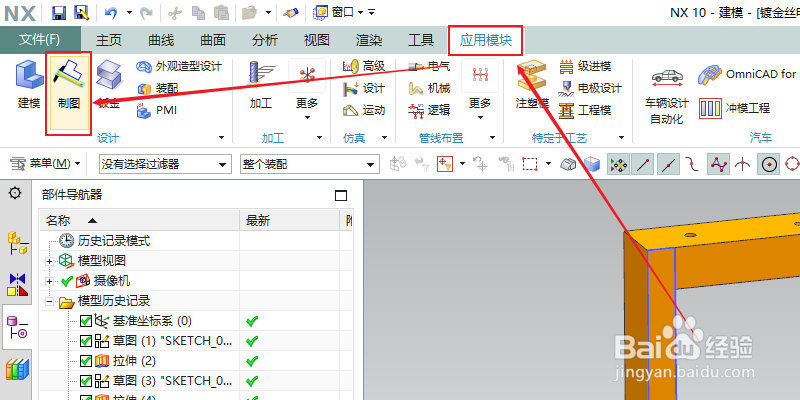

    在UG界面的菜单栏中点击应用模块按钮,然后点击制图按钮,进入制图应用模块。

    3/8

    在制图应用模块界面中点击新建图纸页按钮。

    4/8

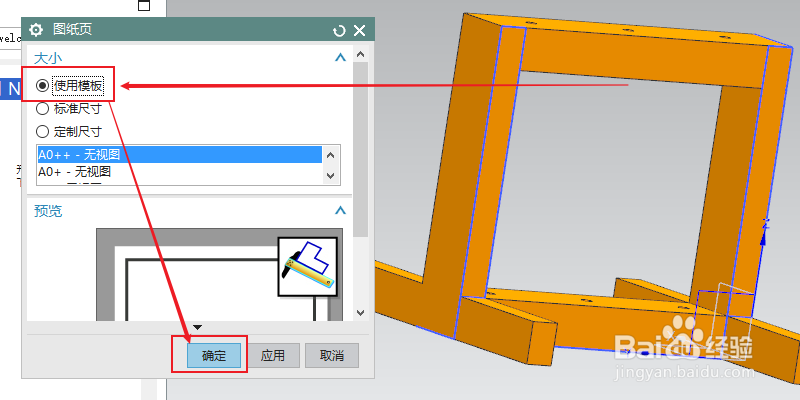

    在图纸页对话窗口,选择使用模板,再点击确定按钮,创建一个图纸页。

    5/8

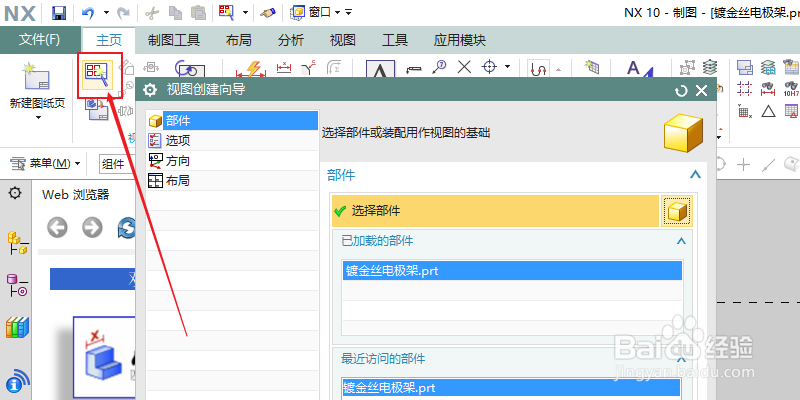

    点击主页菜单中的视图栏里的视图创建导向按钮,进入视图创建导向对话窗口。

    6/8

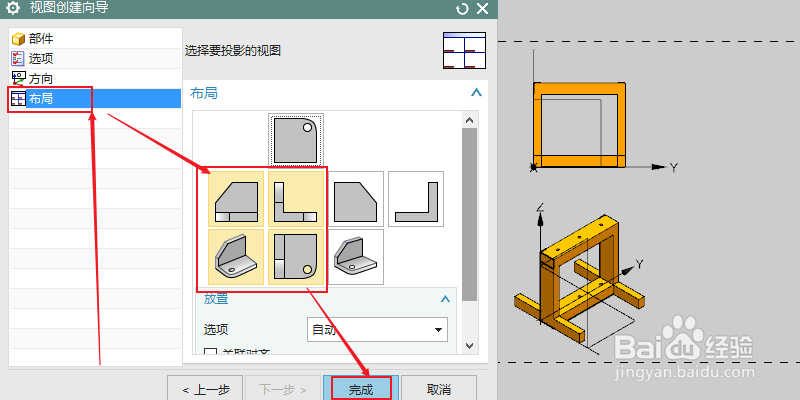

    在视图创建导向界面中,点击布局按钮,选择需要投影的视图(一般选择俯视图,主视图,侧视图和轴向视图),最后点击完成按钮。

    7/8

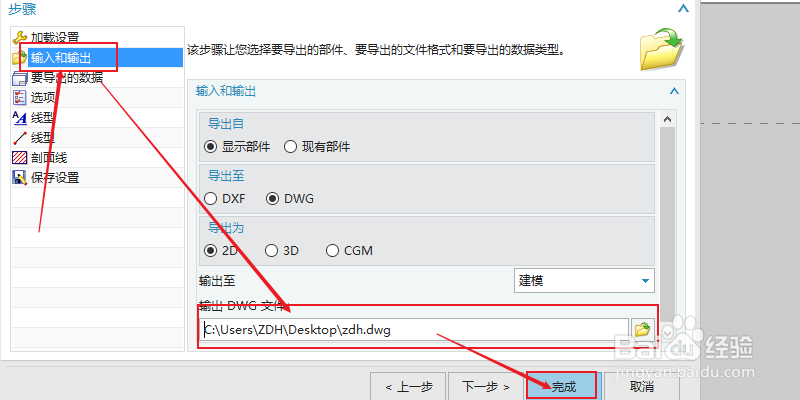

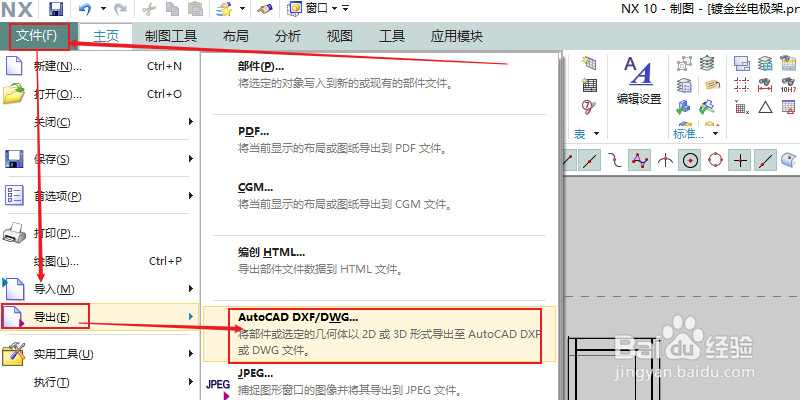

    我们依次点击文件按钮,导出按钮和AutoCAD DXF/DWG...按钮。在导出导向界面里的输入与输出栏中选择输出路径和输出文件名。最后点击完成按钮即可导出CAD图纸。

    8/8

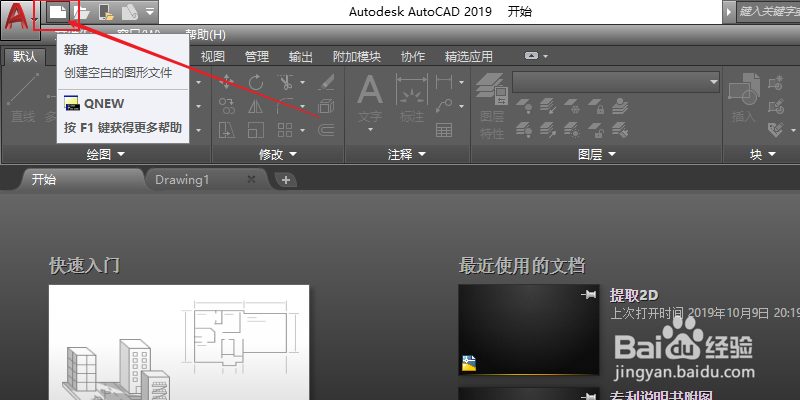

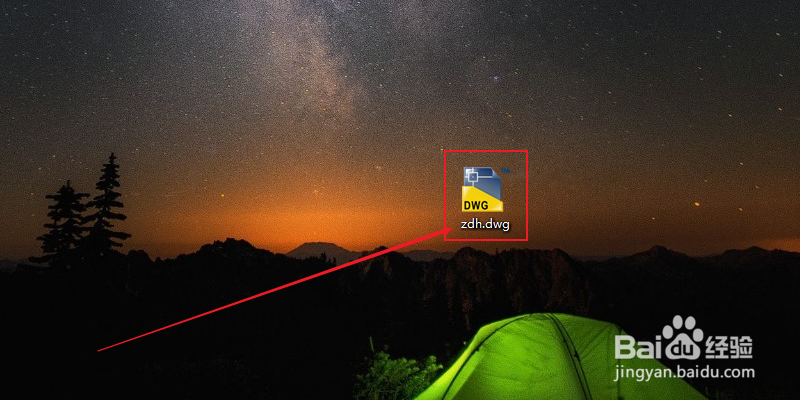

    我们打开CAD软件,在CAD界面中点击打开按钮,即可打开我们刚刚导出的CAD图纸。

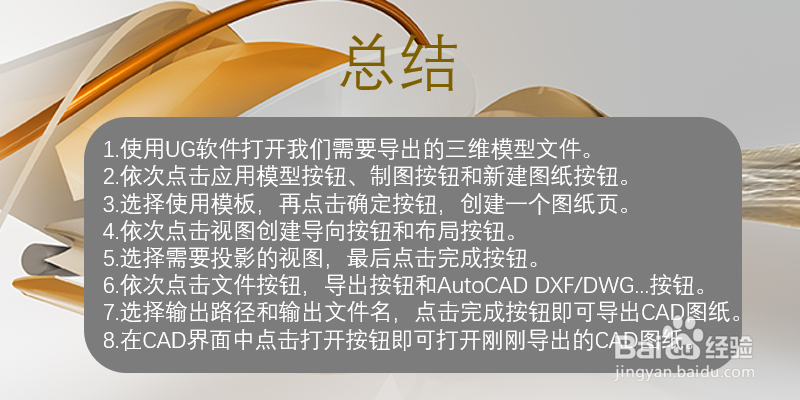

    总结1/1

    1.使用UG软件打开我们需要导出的三维模型文件。

    2.依次点击应用模型按钮、制图按钮和新建图纸按钮。

    3.选择使用模板,再点击确定按钮,创建一个图纸页。

    4.依次点击视图创建导向按钮和布局按钮。

    5.选择需要投影的视图,最后点击完成按钮。

    6.依次点击文件按钮,导出按钮和AutoCAD DXF/DWG...按钮。

    7.选择输出路径和输出文件名,点击完成按钮即可导出CAD图纸。

    8.在CAD界面中点击打开按钮即可打开刚刚导出的CAD图纸。

    注意事项

    Tips:视图可以根据自己的需要选择,一般选择俯视图,主视图,侧视图和轴向视图。
