订阅在CAD中怎么进行“多段线（P）”倒角？
来源：网络收集 点击： 时间：2024-04-27【导读】：
对整个多段线每个顶点处的相交直线进行倒角，并且倒角后的线段将成为多段线的新线段。如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角，下面以倒角距离为50为例.品牌型号：CAD方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

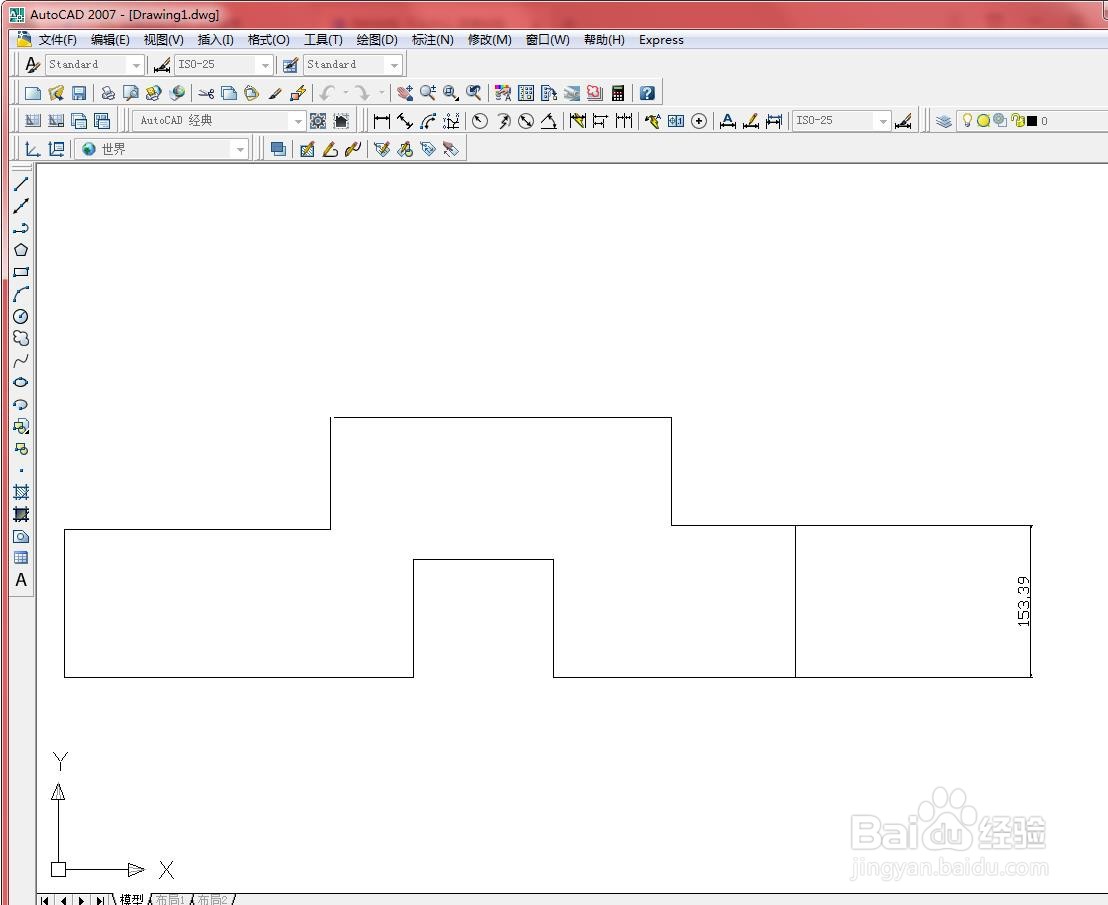

打开文件。

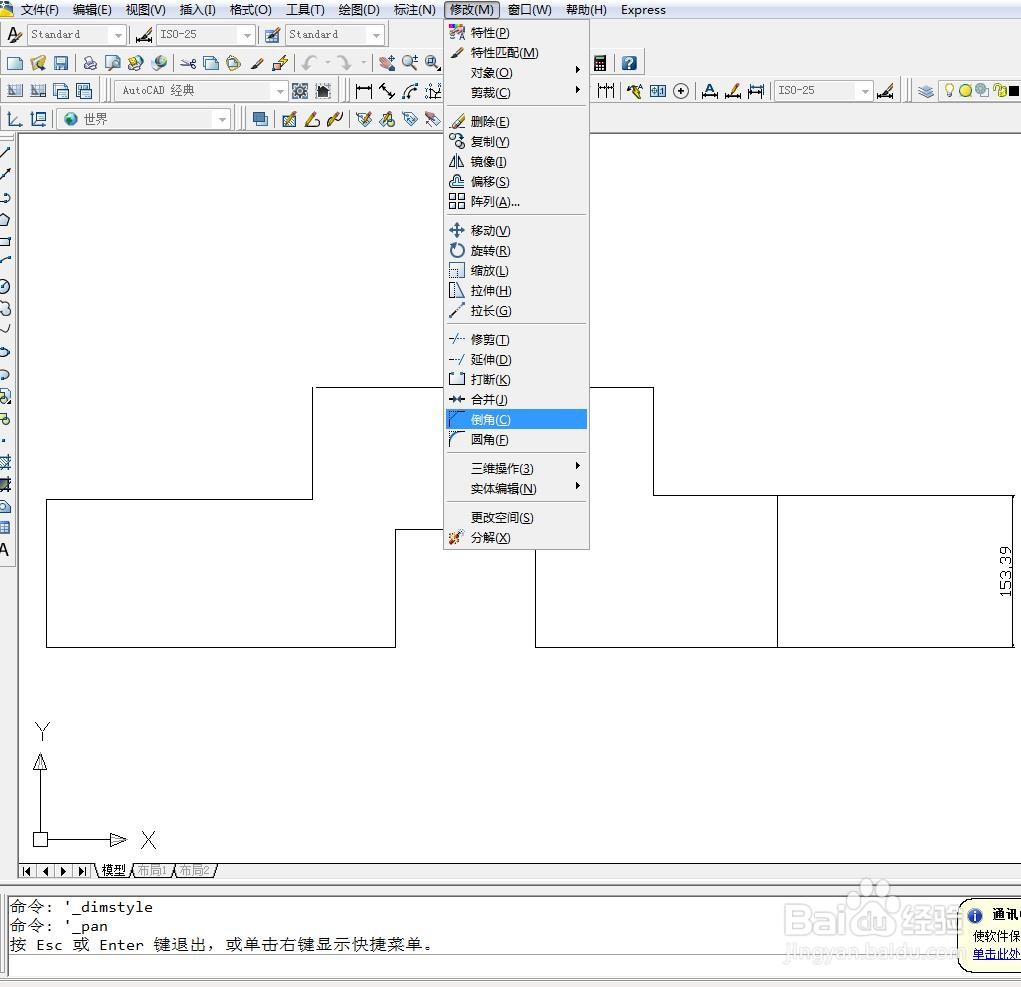

2/8执行【修改】/【倒角】菜单命令，如下图所示

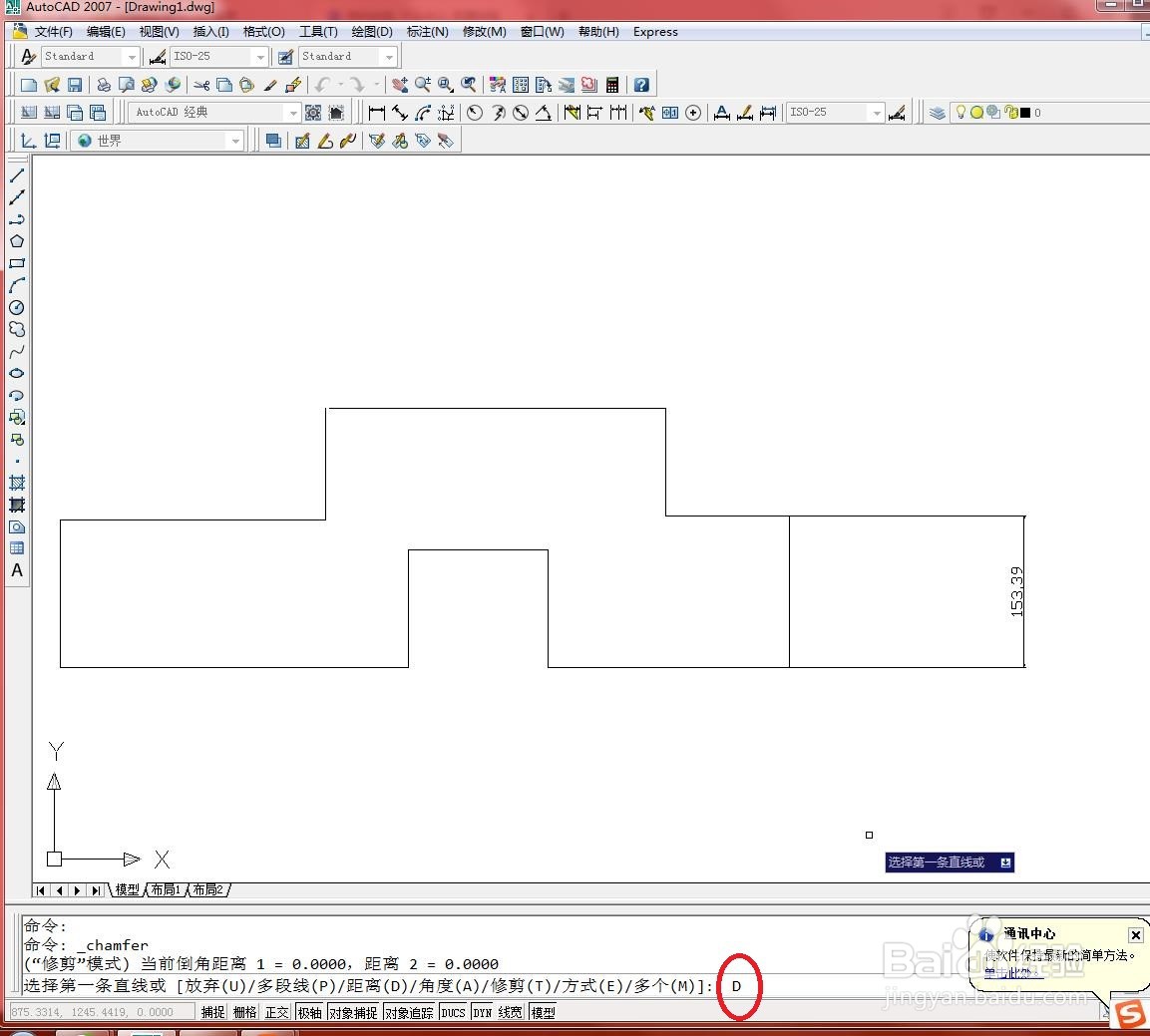

3/8在命令行输入“D”，选择“距离”选项，如下图所示

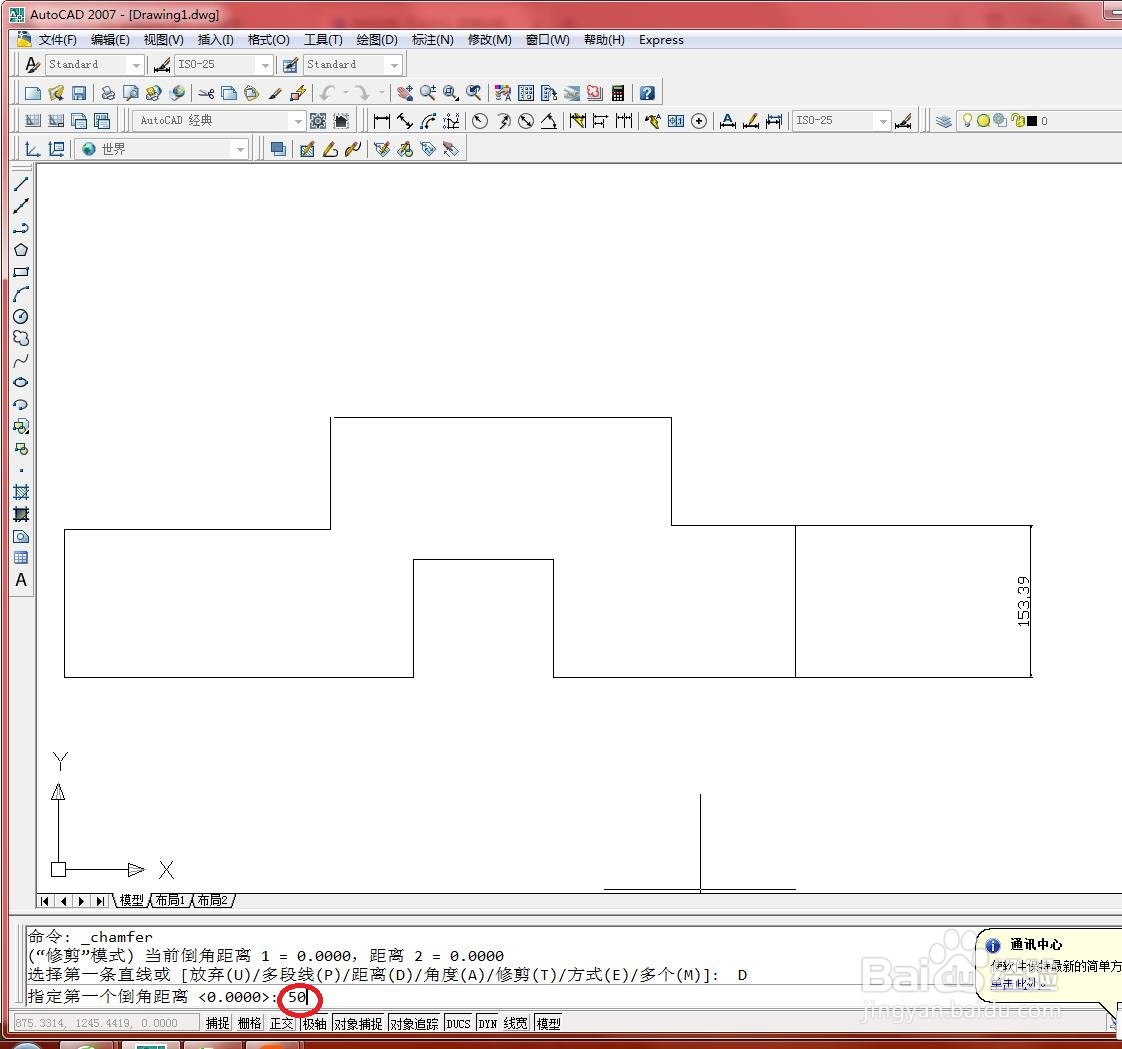

4/8在命令行输入指定第一个倒角距离：50，按【Enter】键确认，如下图所示

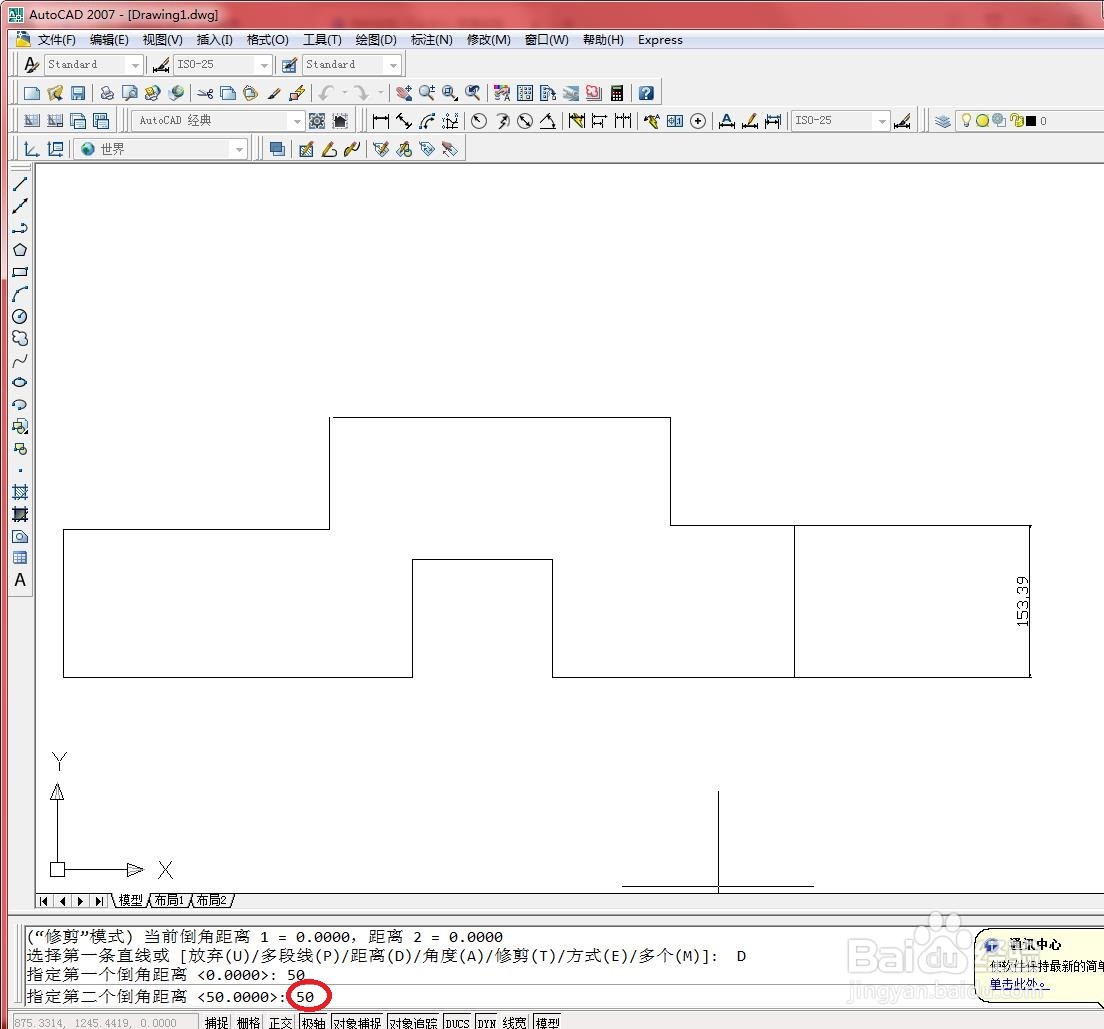

5/8在命令行输入指定第二个倒角距离：50，按【Enter】键确认，如下图所示
6/8接着在命令行中输入“P”，选择“多段线”选项，如下图所示

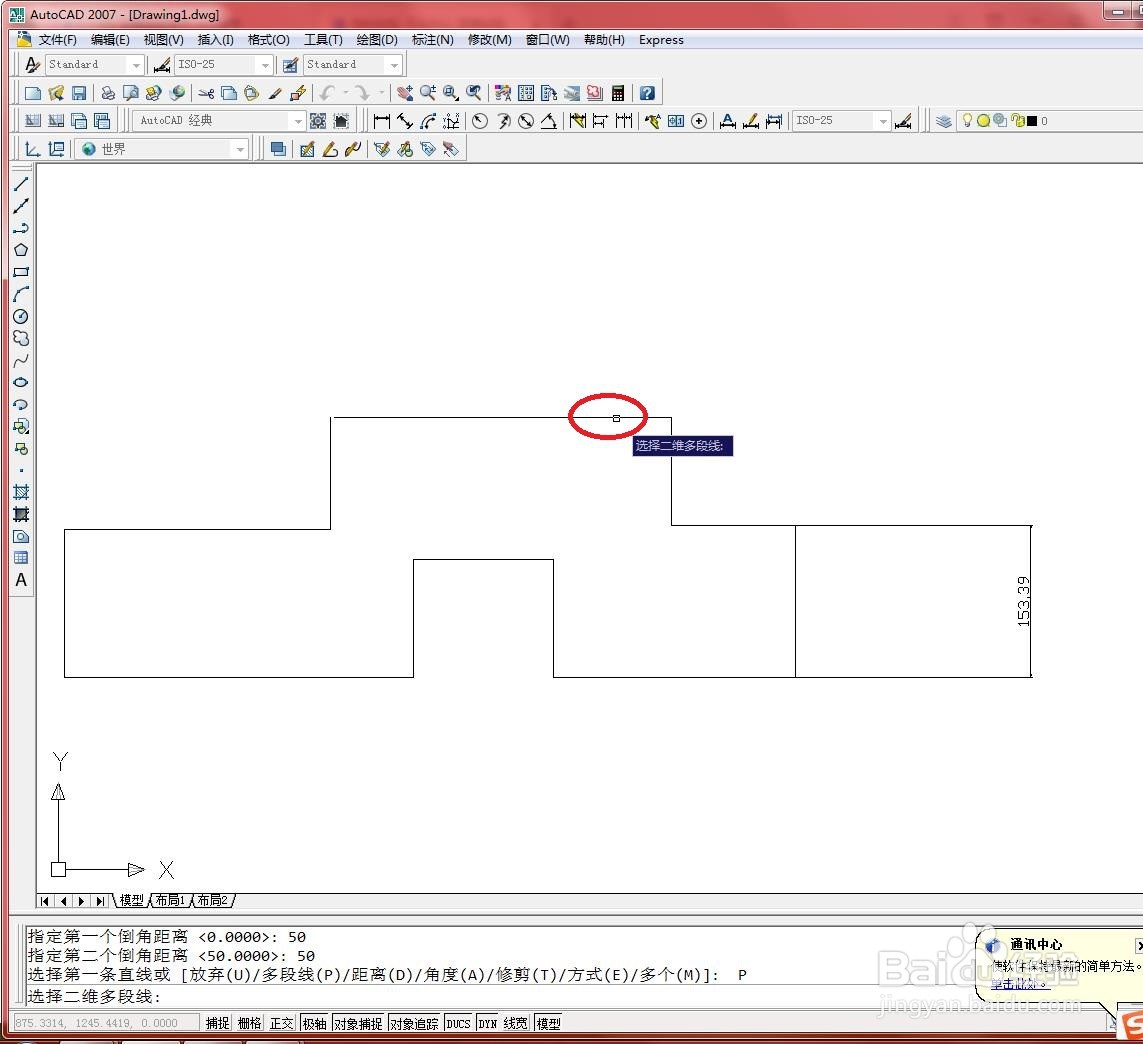

7/8在绘图区域中选择多段线，如下图所示
8/8绘制结果如下图所示。
