订阅怎样学会使用万用表之 三相电的测量
来源：网络收集 点击： 时间：2024-07-28三相电配电介绍：三相电是指三条火线、一条零线和一条地线组成的三相五线制电网电压。三相电配电箱的外门上有三颗指示灯，四个表盘，一个转向开关，三个指示灯颜色分别为黄绿红，代表三相电颜色；四个表盘，第一个为电压表盘，后面三个为三相电流表盘；转向开关用于切换电压表显示的线电压。
2/2配电箱的内部为三相电输入、输入空开及零线排、地线排，还有分路开关。三相电分别为U、V、W三相。火线对零线的电压为相电压，相电压为220VAC，火线对火线的电压为线电压，线电压为380VAC，频率均为50HZ。

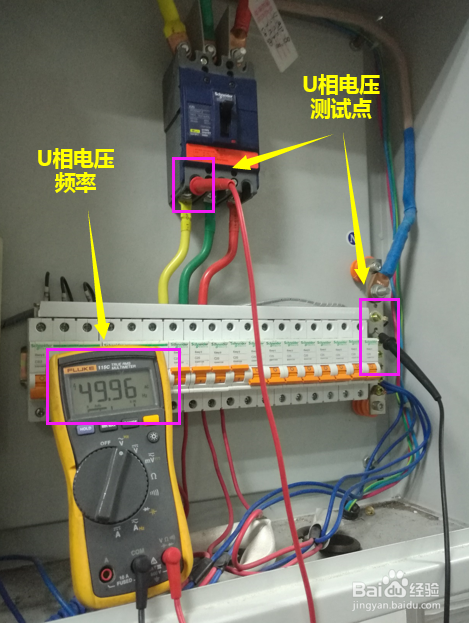

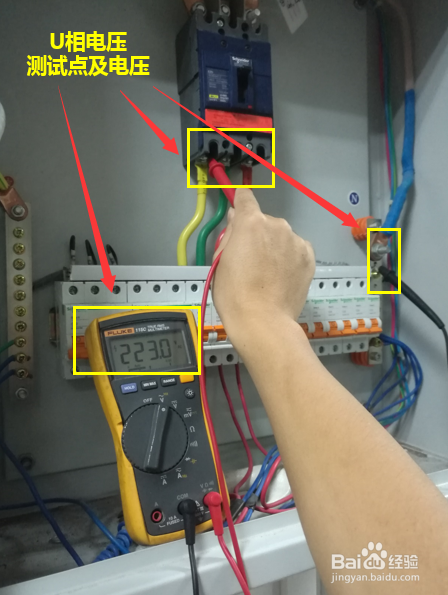

步骤2、三相电压测量1/6将万用表调到电压档，先测量相电压幅值和频率，然后测量线电压幅值和频率。测量U相电压和频率。将万用表的红表笔接在U相火线上，黑表笔接在零线上，测得电压值为220VAC和频率值50HZ。

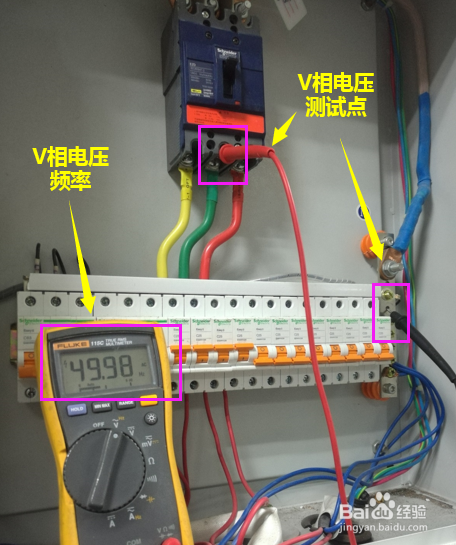

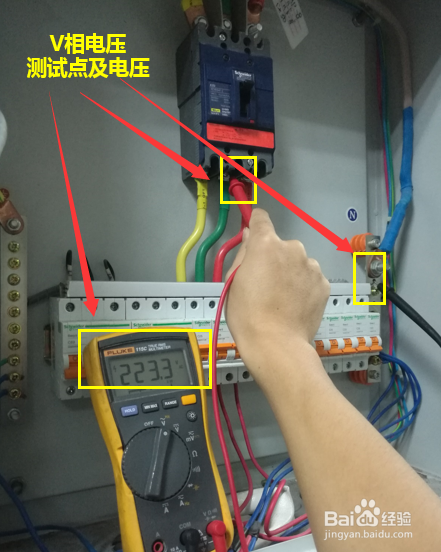

2/6测量V相电压和频率。将万用表的红表笔接在V相火线上，黑表笔接在零线上，测得电压值为220VAC和频率值50HZ。

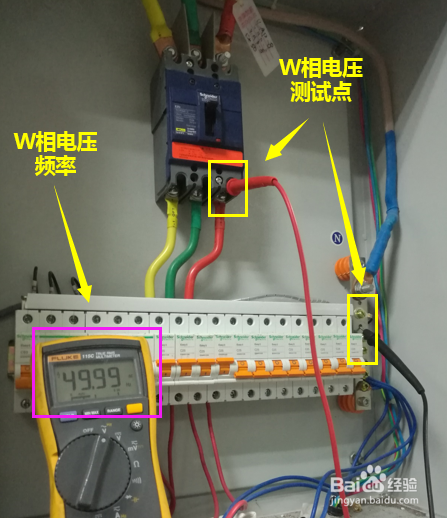

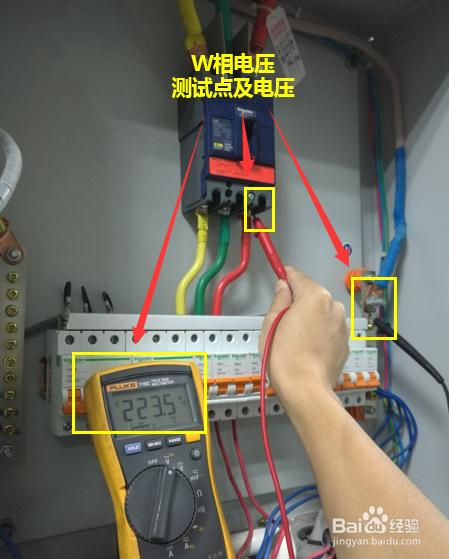

3/6测量W相电压和频率。将万用表的红表笔接在W相火线上，黑表笔接在零线上，测得电压值为220VAC和频率值50HZ。

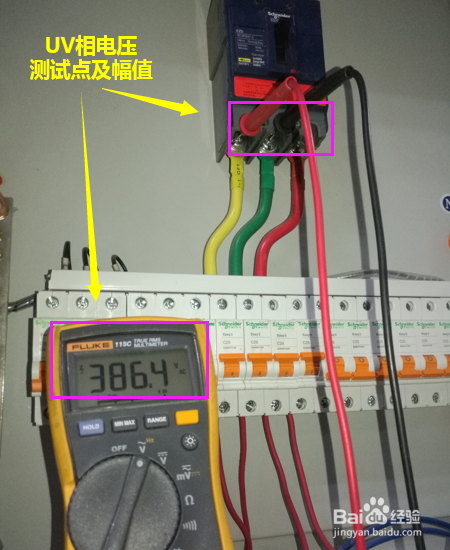

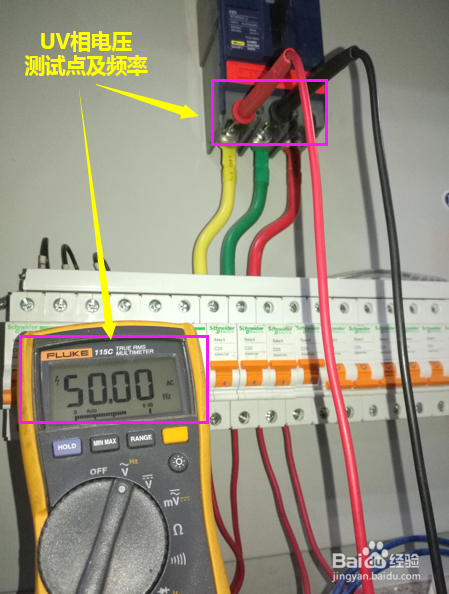

4/6测量U相和V相之间的线电压和频率。将万用表的红表笔接在U相火线上，黑表笔接在V相火线上，测得电压值为380VAC和频率值50HZ。

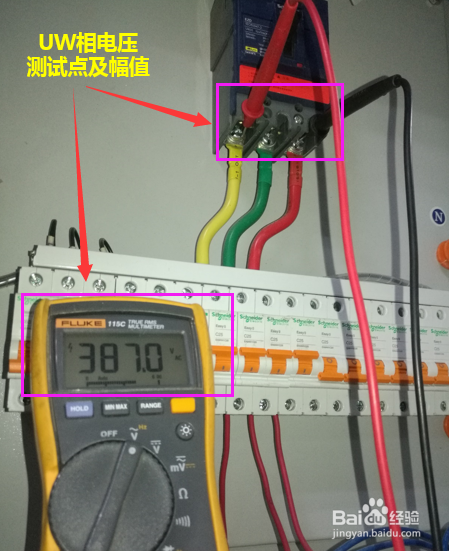

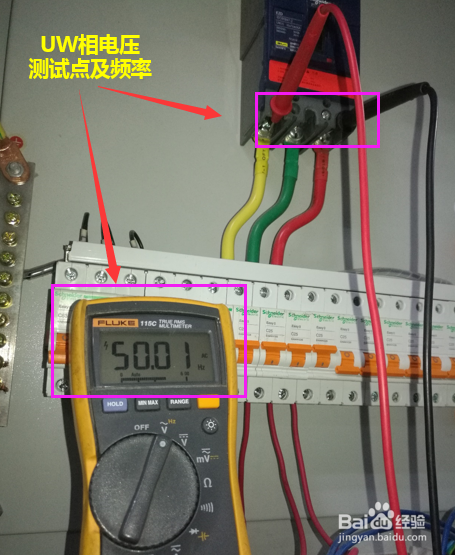

5/6测量U相和W相之间的线电压和频率。将万用表的红表笔接在U相火线上，黑表笔接在W相火线上，测得电压值为380VAC和频率值50HZ。

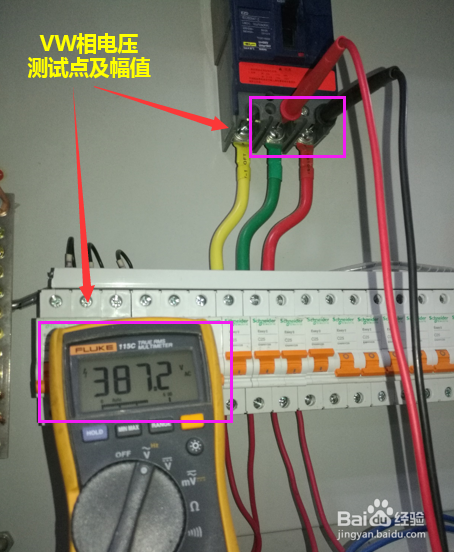

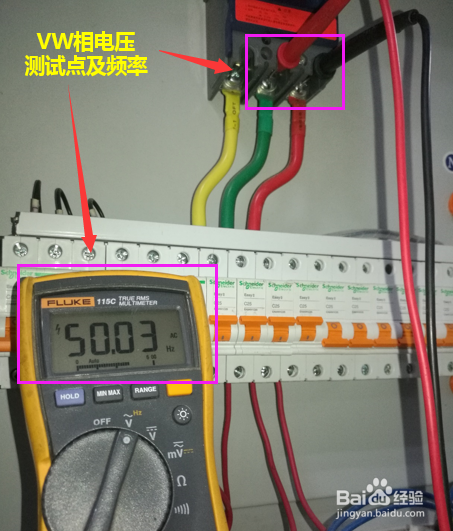

6/6测量V相和W相之间的线电压和频率。将万用表的红表笔接在V相火线上，黑表笔接在W相火线上，测得电压值为380VAC和频率值50HZ。
总结1/11、三相电介绍。
2、分别用万用表测量相电压的幅值和频率。
3、分别用万用表测量线电压的幅值和频率。
注意事项测量三相电压需要分别测量相电压和线电压。
因为三相电火线与火线之间相位差为120°，所以火线和火线之间压差为380V。
只有线电压测量出来为380V的才是三相电。
测量时需要注意安全，防止触电。
不要用徒手同时触摸火线和零线或地线。
