2/2建议先看【ArcGIS地形分析--TIN及DEM的生成，TIN的显示】经验教程，因为本经验教程的数据使用的是此经验的最后结果数据！
（数据会提高下载，另外本人使用的版本是10.1英文版，不过教程步骤为中文的，本人翻译过来，方便大家！有些地方和9.3差别很大，和10.0差别不大）

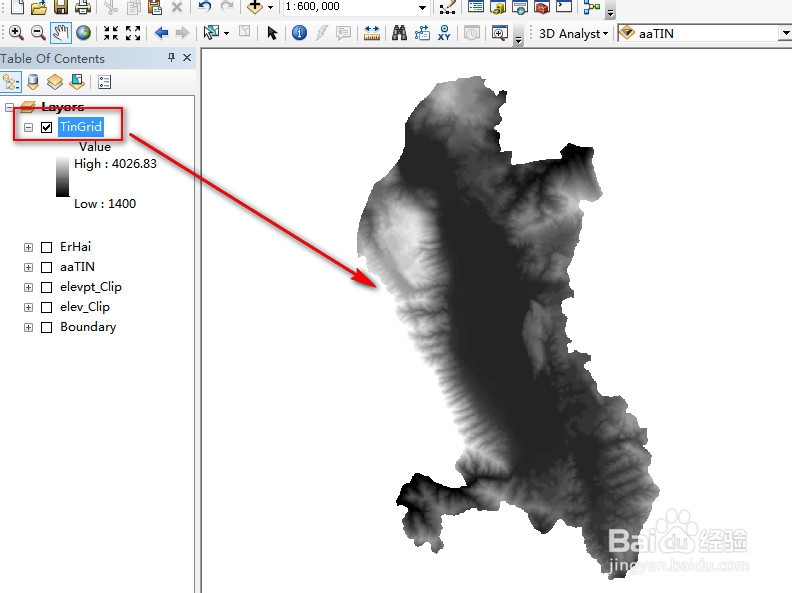

DEM应用之坡度：Slope1/4首先，(1)新建地图文档，加载【ArcGIS地形分析--TIN及DEM的生成，TIN的显示】经验教程中得到的DEM数据：TINGrid

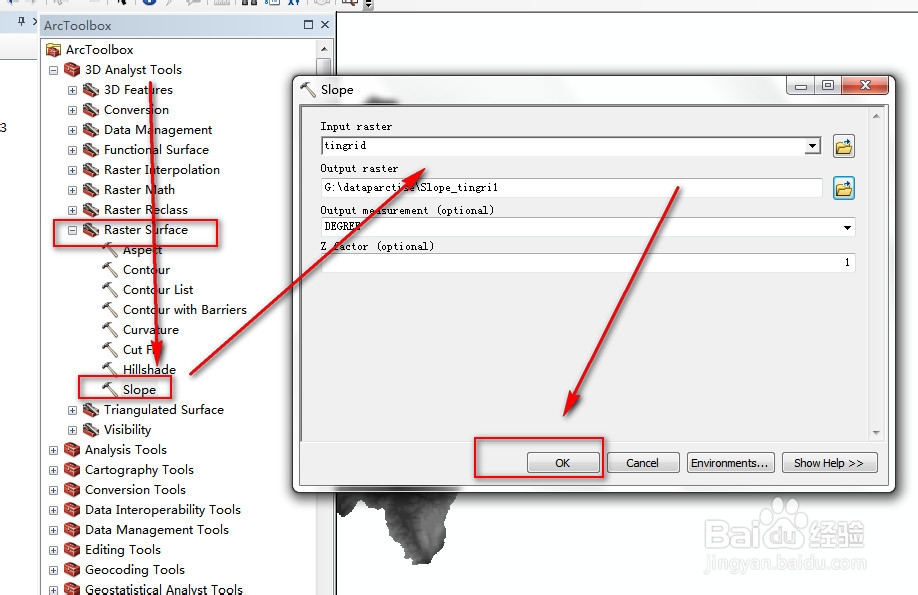

(2)在【ArcToolbox】中，执行命令————， 参照下图所示，指定各参数：

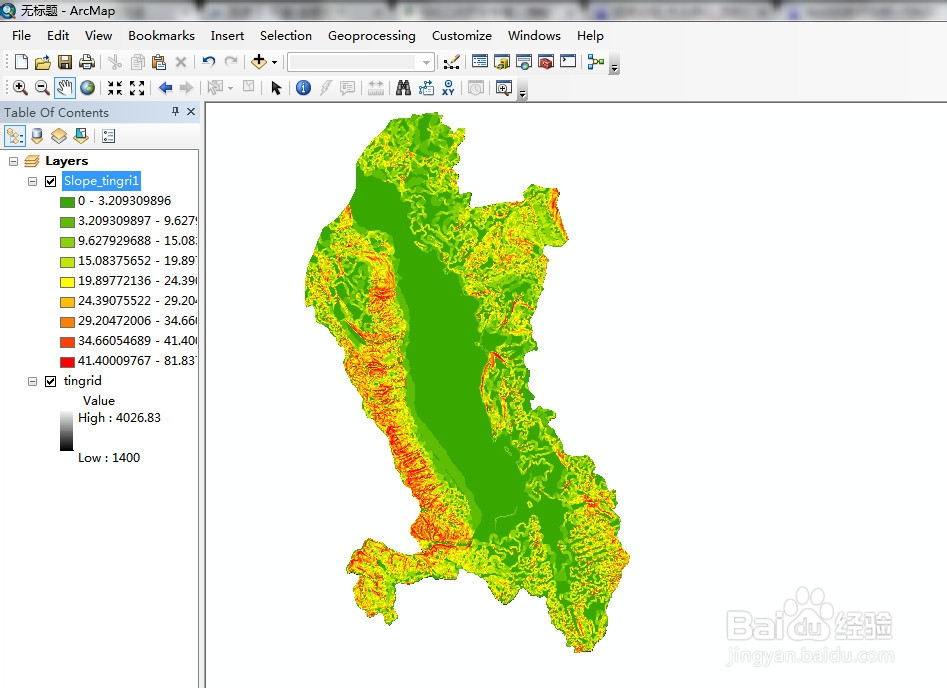

2/4执行后，得到坡度栅格Slope_tingri1：坡度栅格中，栅格单元的值在 度间变化

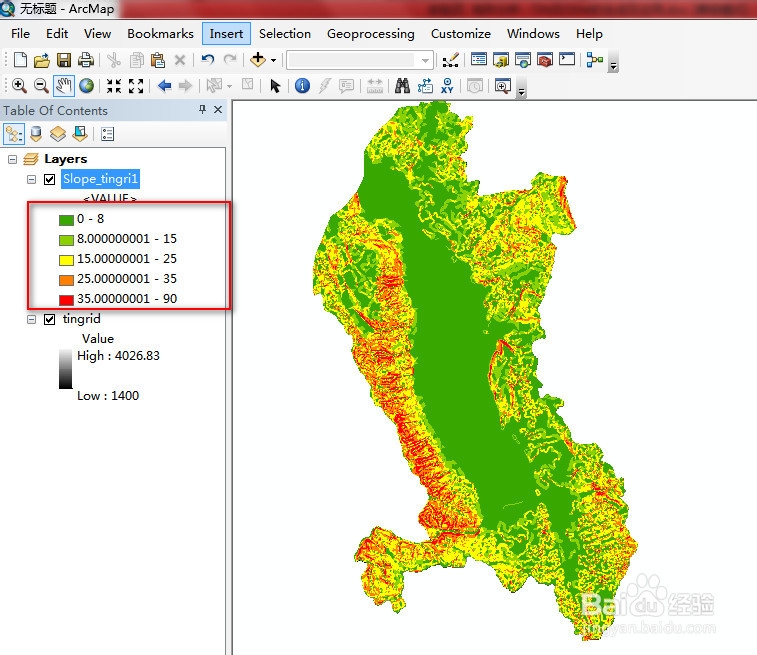

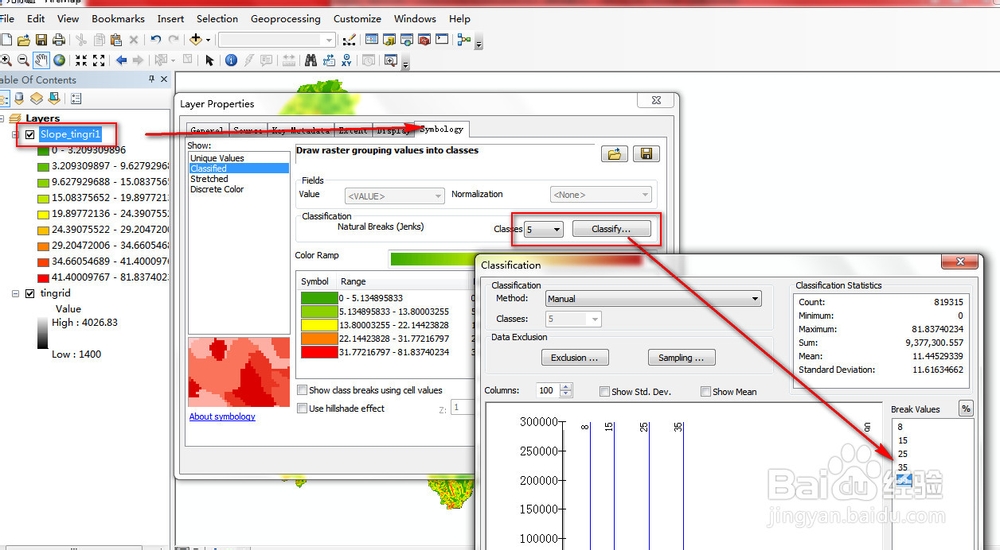

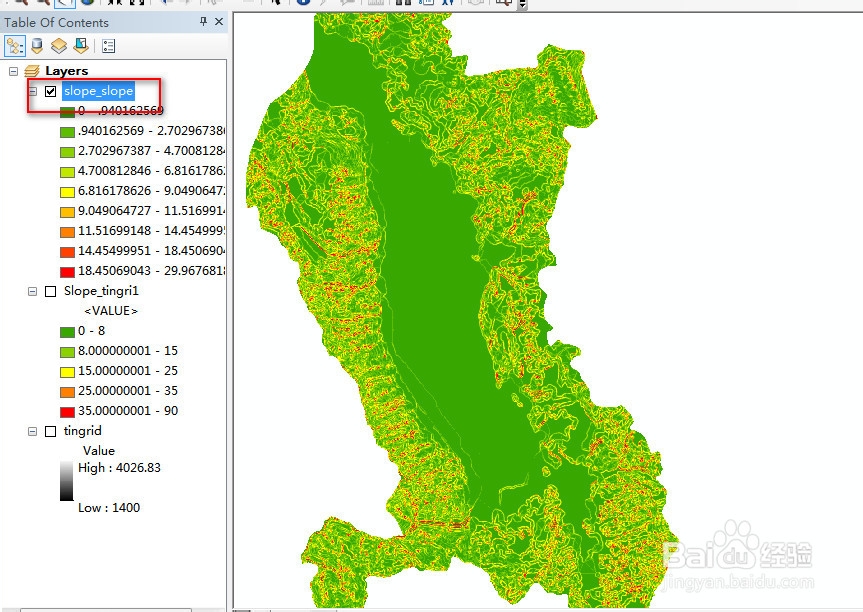

3/4右键点击图层，执行，设置图层，重新调整坡度分级。将类别调整为5，点按钮，用手动分级法，将中断值调整为：8，15，25，35，90。
4/4【下面计算剖面曲率】

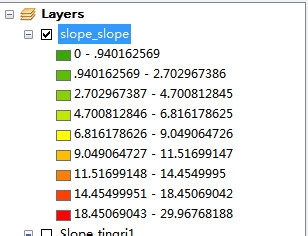

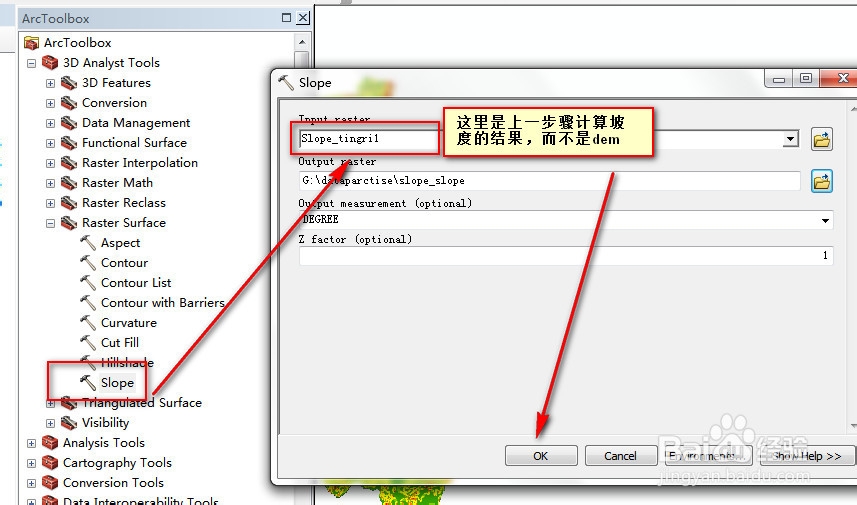

在【ArcToolbox】中，执行命令——————。按如下所示，指定各参数。得到剖面曲率栅格：
如图

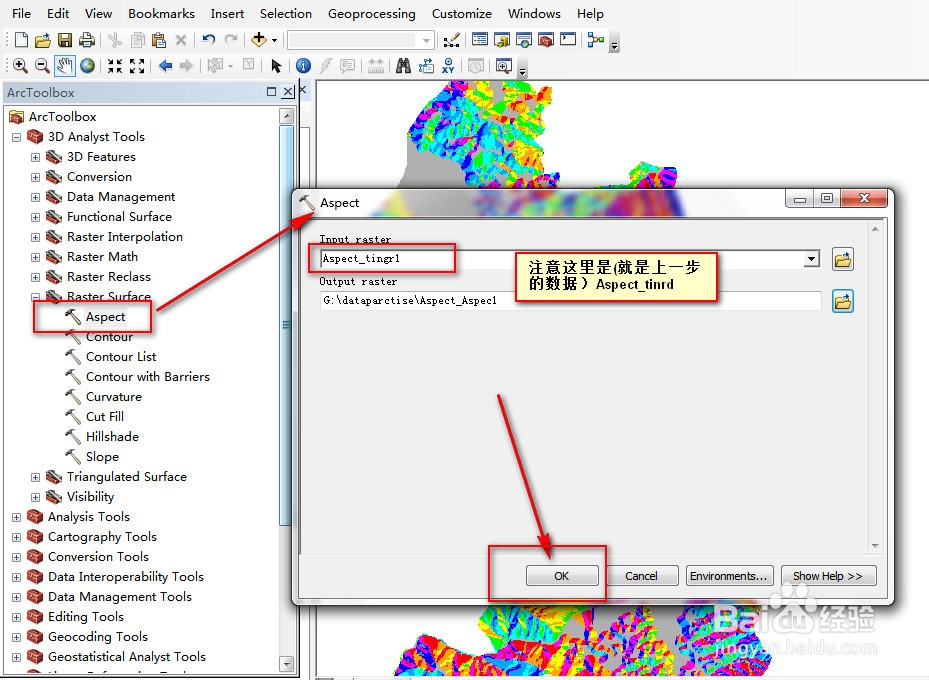

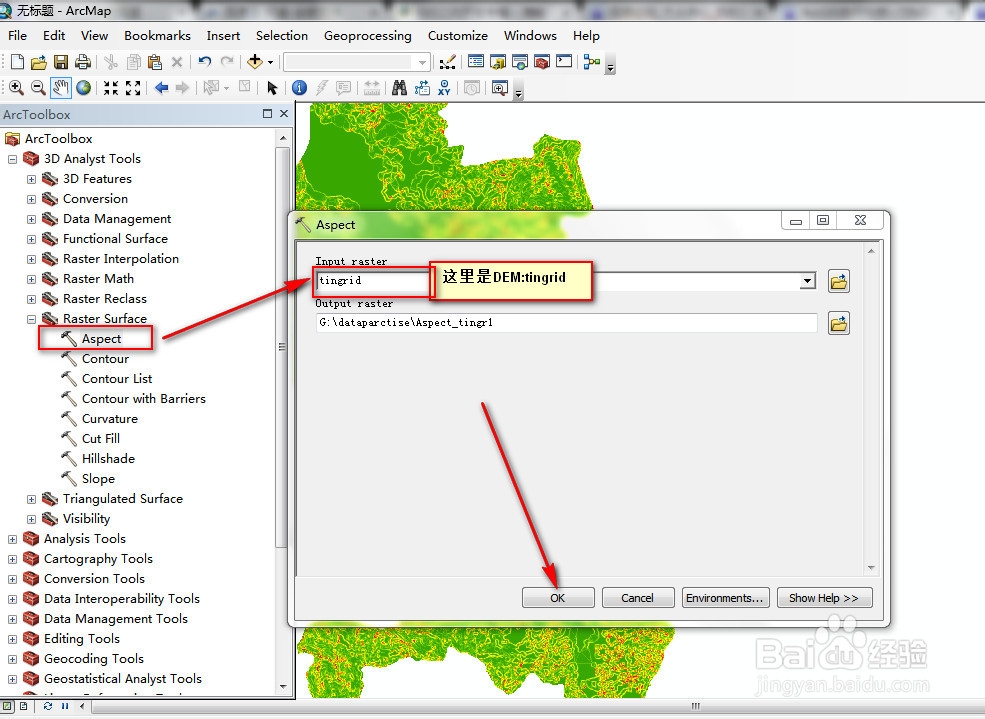

DEM应用之坡向：Aspect1/4打开【ArcToolbox】，执行命令————，按下图所示，指定各参数：

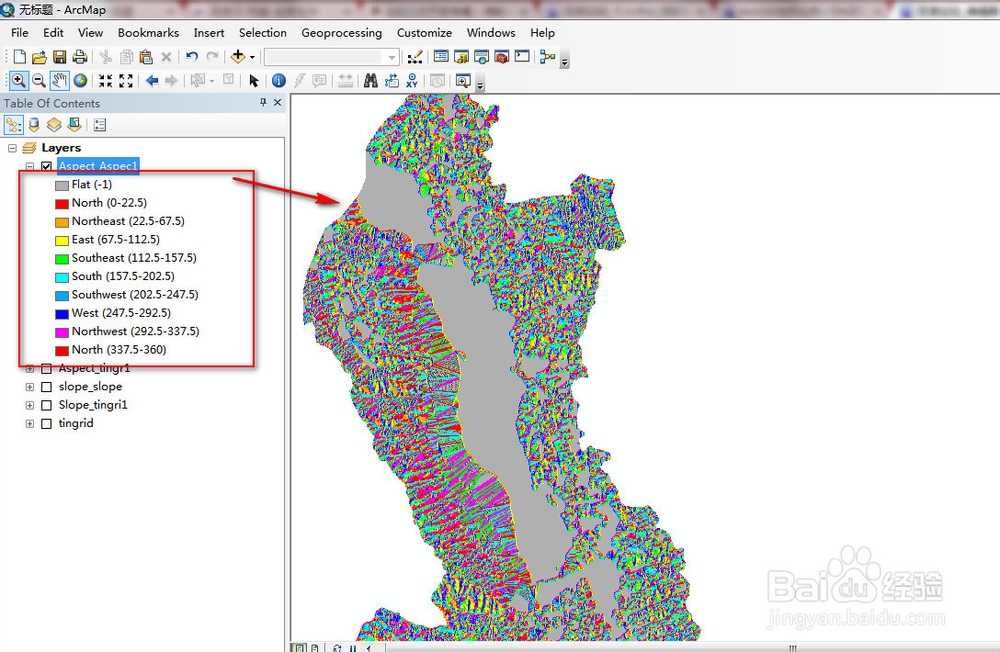

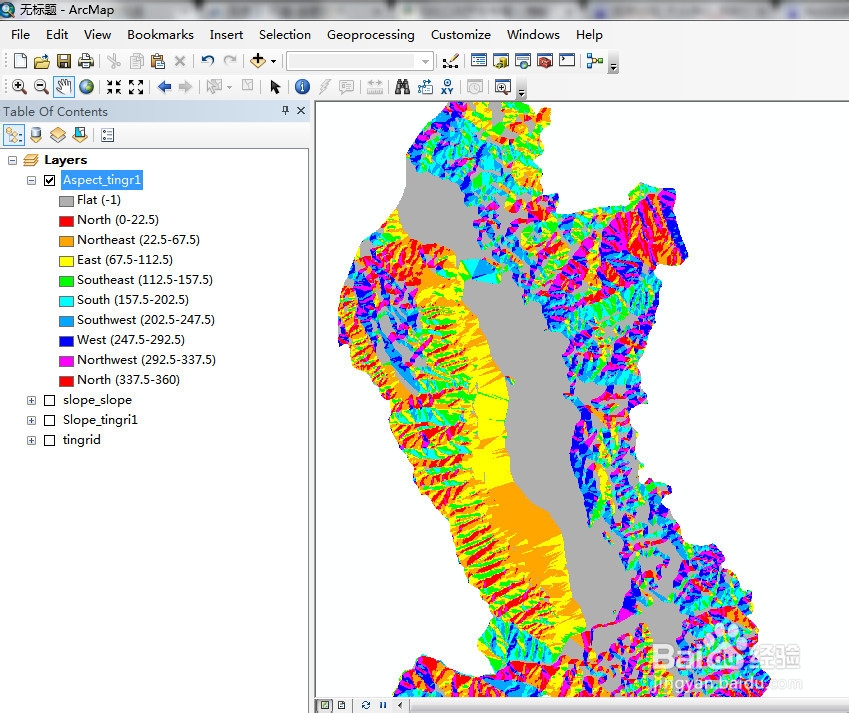

2/4执行结果为（得到坡向栅格：）：
3/4【以下计算平面曲率】：
在【ArcToolbox】中，执行命令————，按下图所示，指定各参数，按下图所示指定各参数：

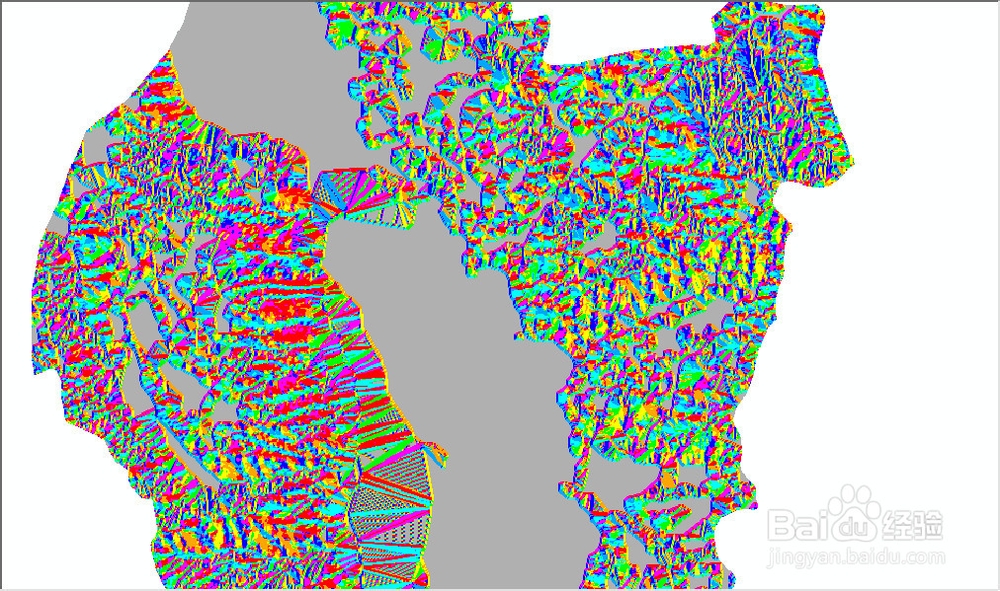

4/4执行后生成平面曲率栅格：

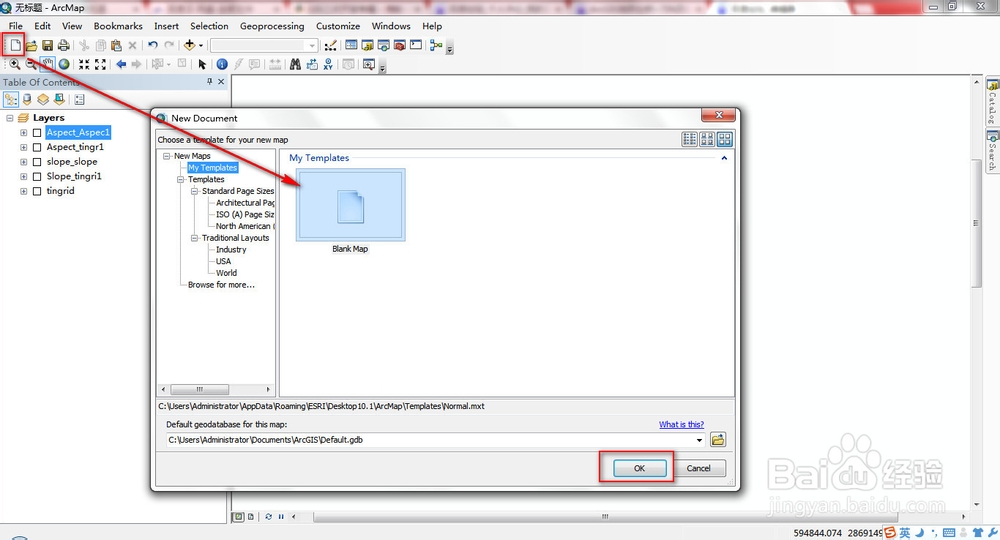

DEM应用之提取等高线1/2新建地图文档，加载DEM数据：。（在执行以下操作时确保，3D Analyst扩展模块已激活，以后不说表示本人已经激活，各位在操作的时候这点应该也懂的吧！）

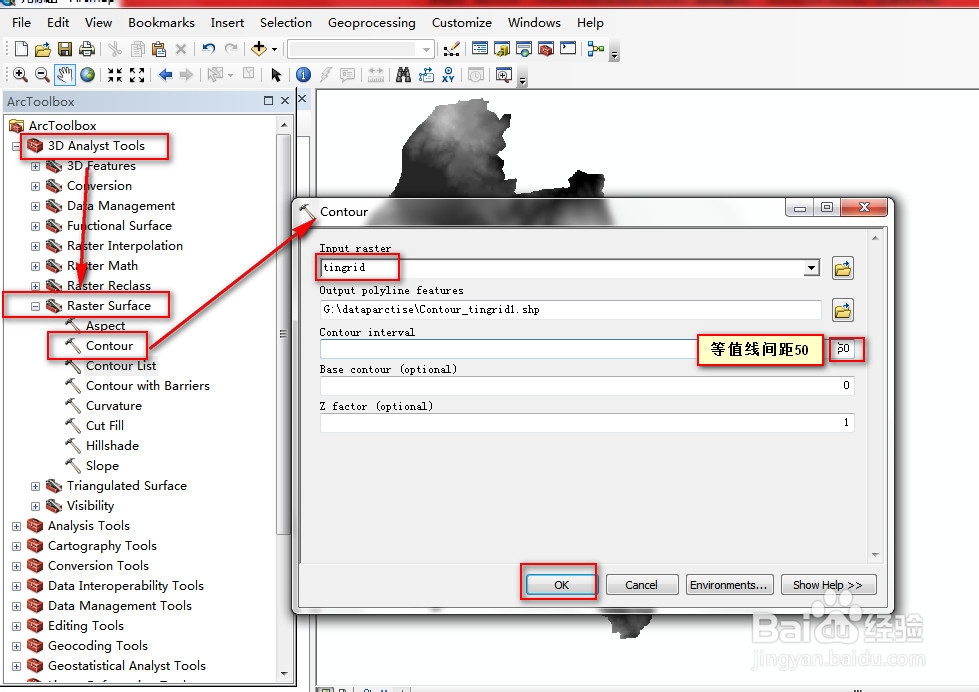

然后在【ArcToolbox】中，执行命令————，按下图所示指定各参数：

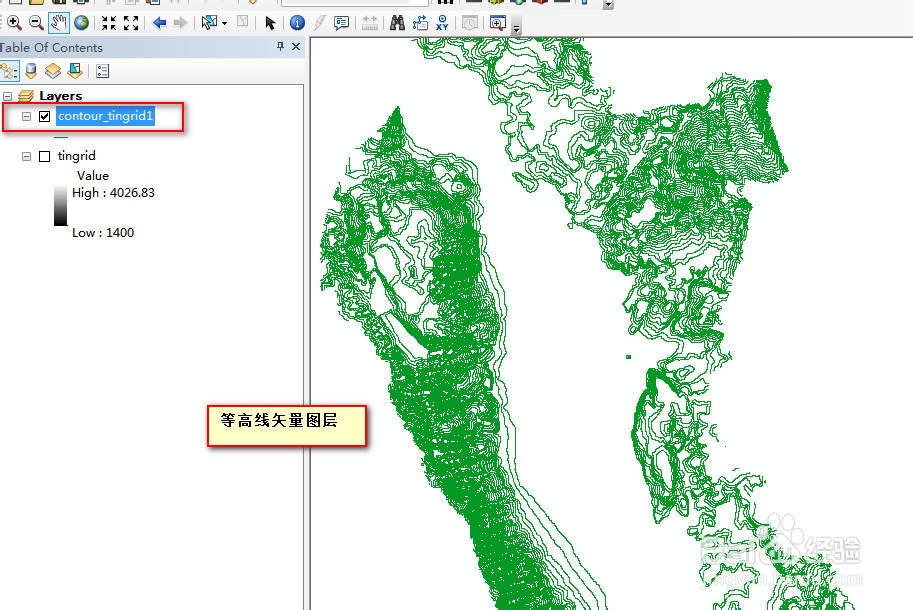

2/2执行后生成等高线矢量图层：Contour_tingrid:

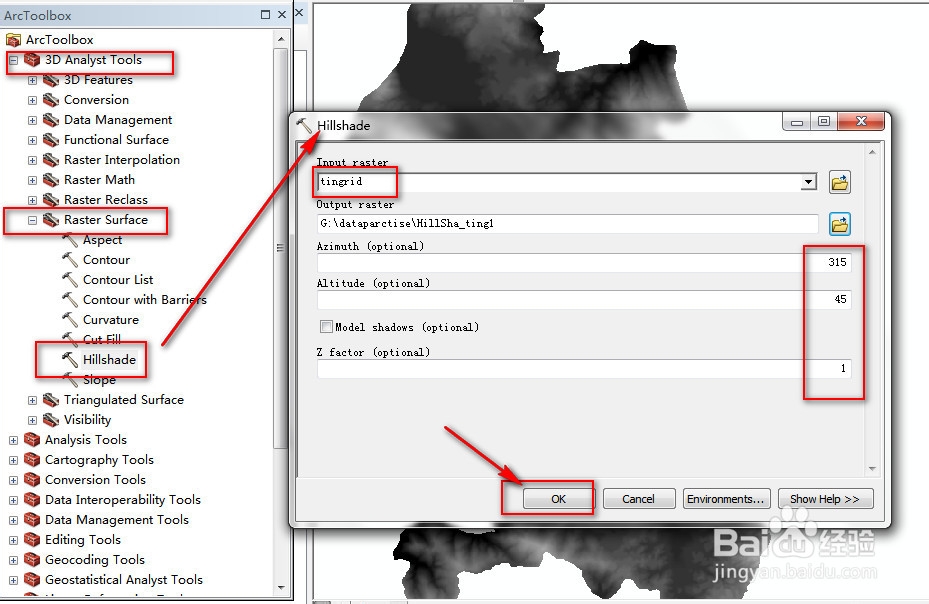

DEM应用之计算地形表面的阴影图1/4在【ArcToolbox】工具箱中，执行命令———— ，按下图所示指定各参数：

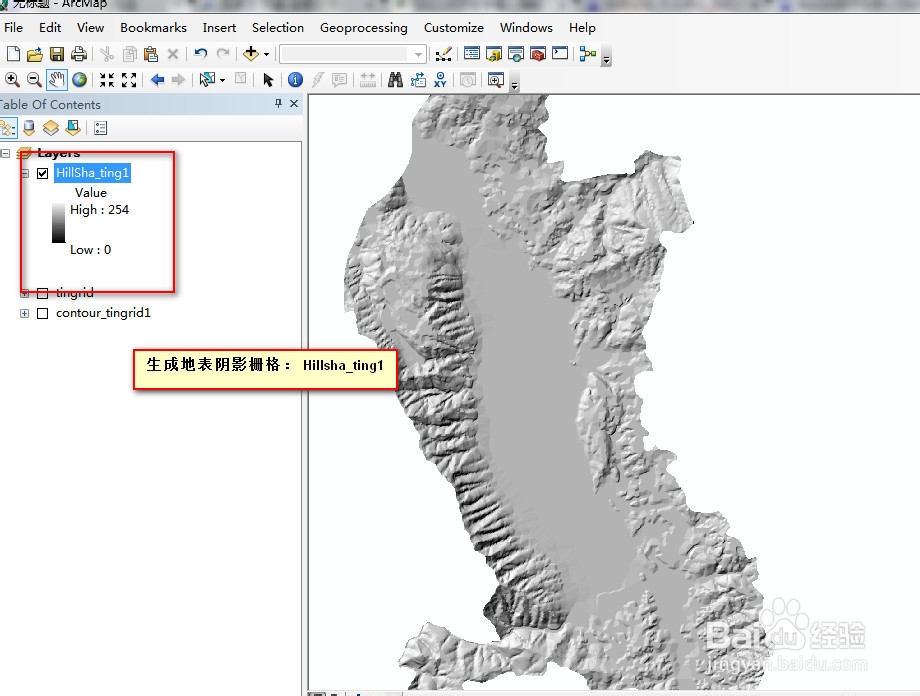

2/4执行后生成地表阴影栅格：:
3/4下面进行【DEM渲染】：

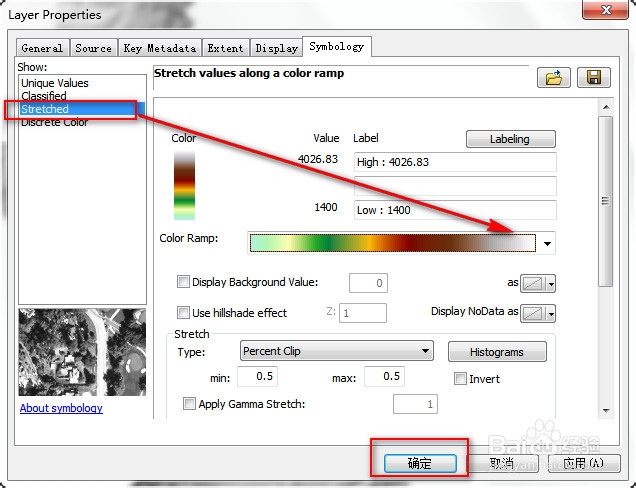

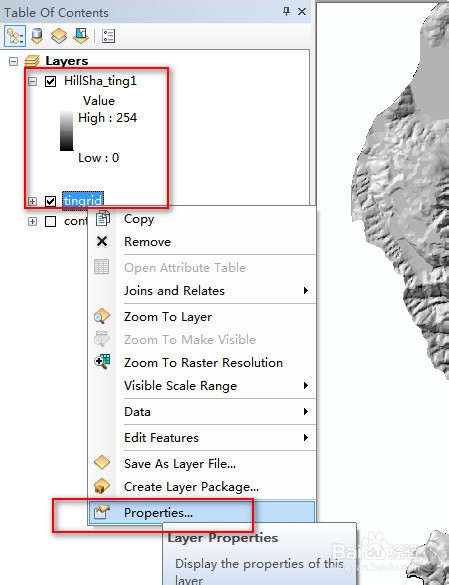

关闭除 和 以外所有图层的显示，并将 置于 之上，右键点击 ，在出现的右键菜单中执行，在对话框中，参照下图所示设置选项页中颜色。如图：

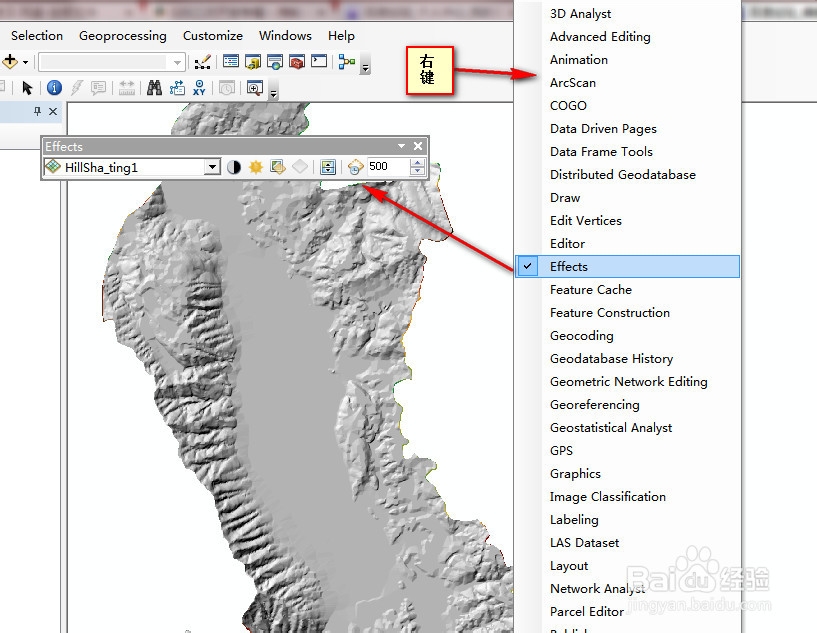

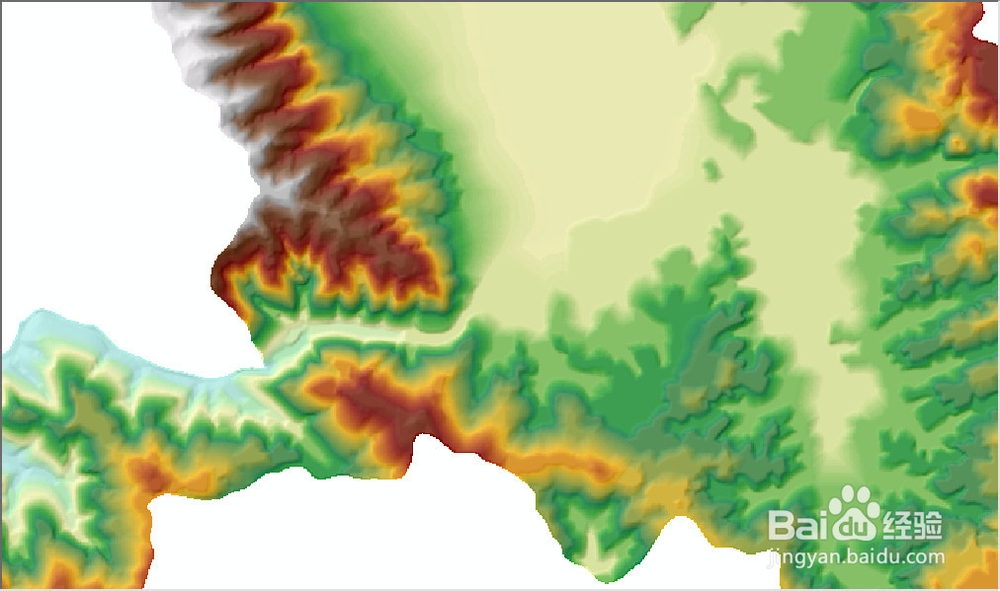

4/4在工具栏空白处右键，打开工具栏，如下图所示，设置栅格图层的透明度为：左右，结果如图：
DEM应用之可视性分析1/4（一）【通视性分析】
数据使用上一步骤的结果！在上一步的基础上进行。

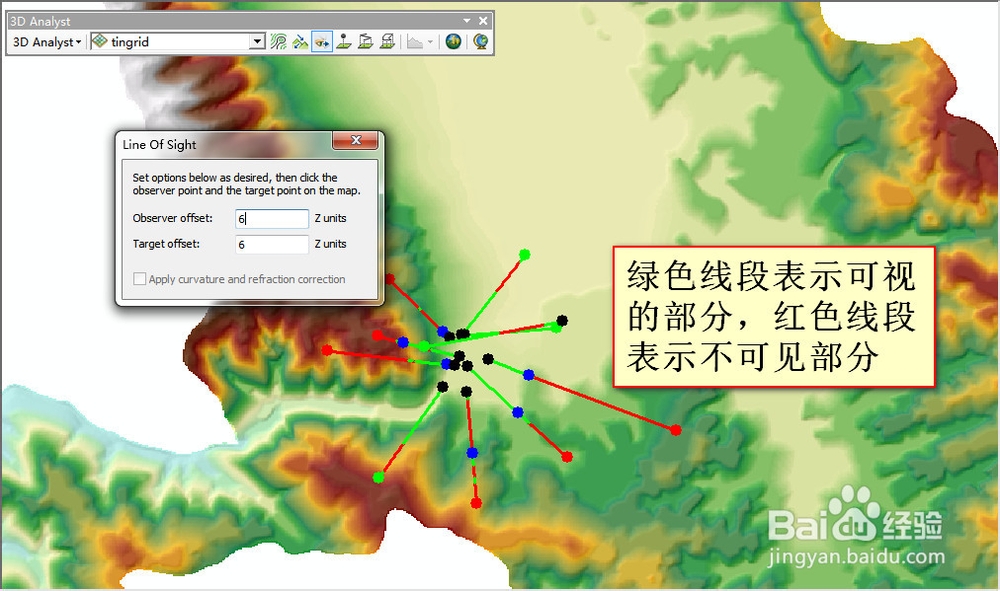

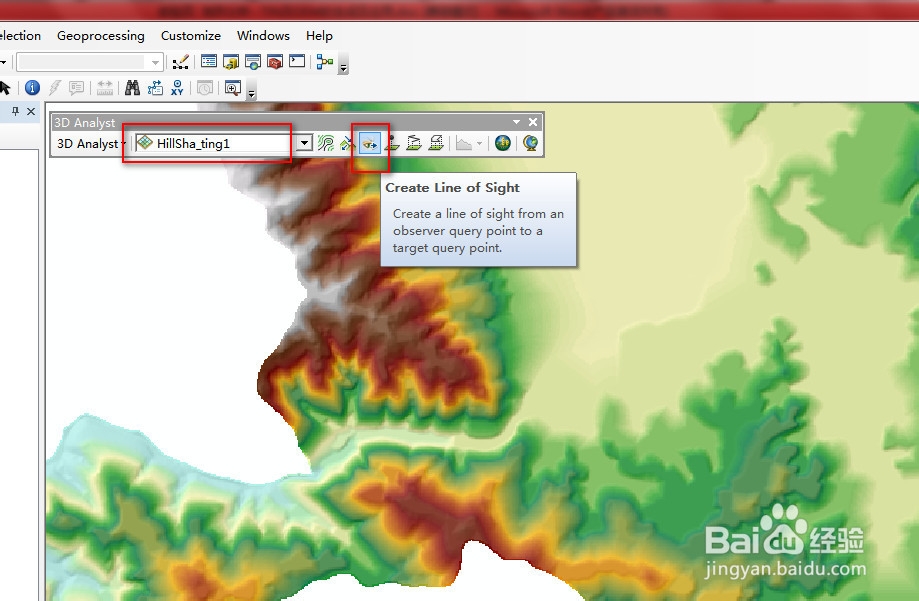

打开 工具栏，从工具栏选择(Line of sight)工具，如图：
2/4在出现的对话框中输入 和 , 即距地面的距离，如图：
在地图显示区中从某点沿不同方向绘制多条直线，可以得到观察点到不同目标点的通视性：
3/4（二）【可视区分析：移动发射基站信号覆盖分析】

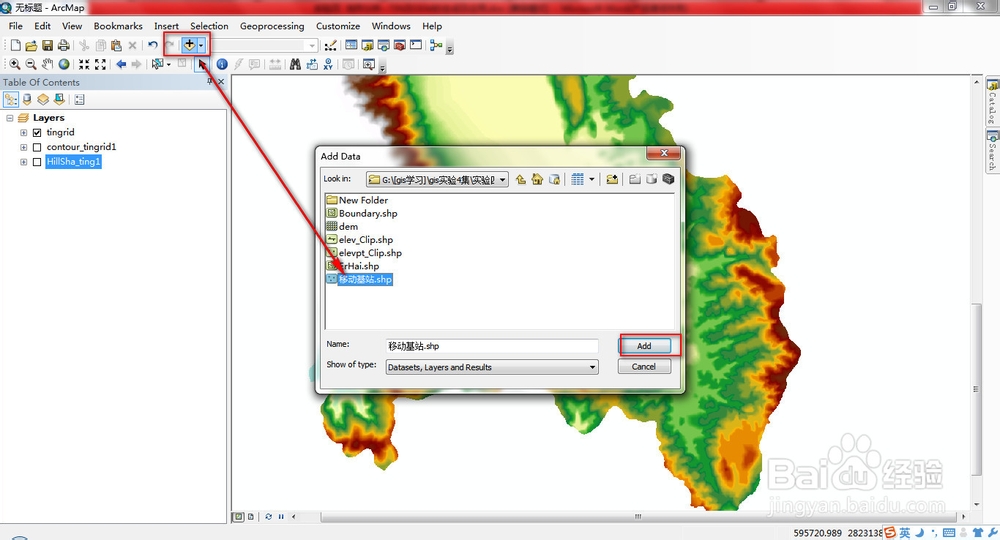

(1)在上一步基础上进行，在内容列表区中关闭除之外的所有图层，加载移动基站数据－矢量图层：
（数据后边会提高给大家下载）

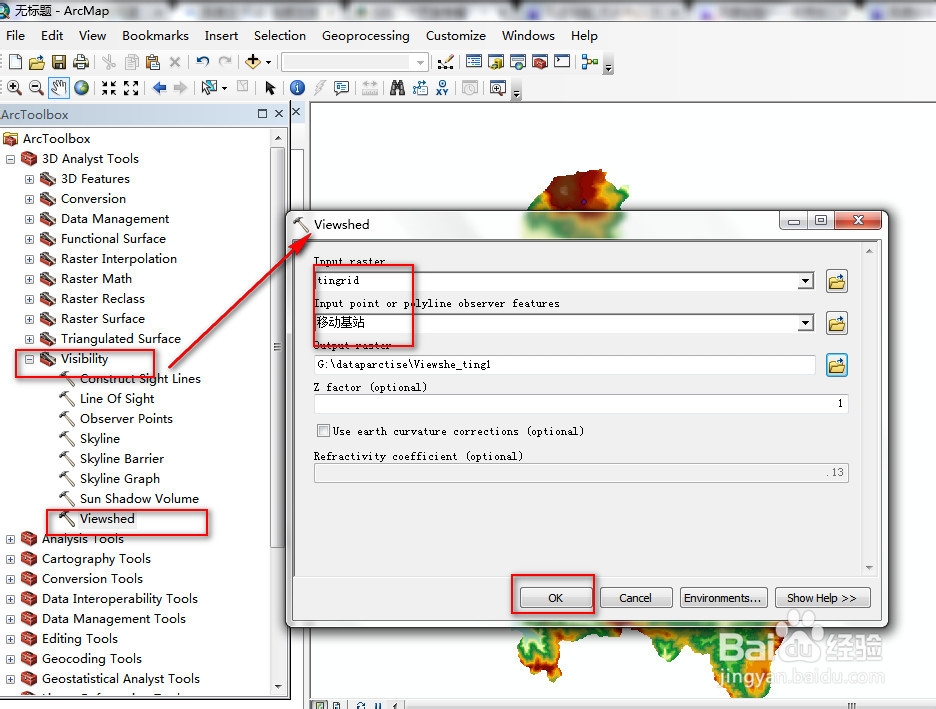

4/4(2)在【ArcToolbox】中，执行命令————，按下图所示指定各参数：

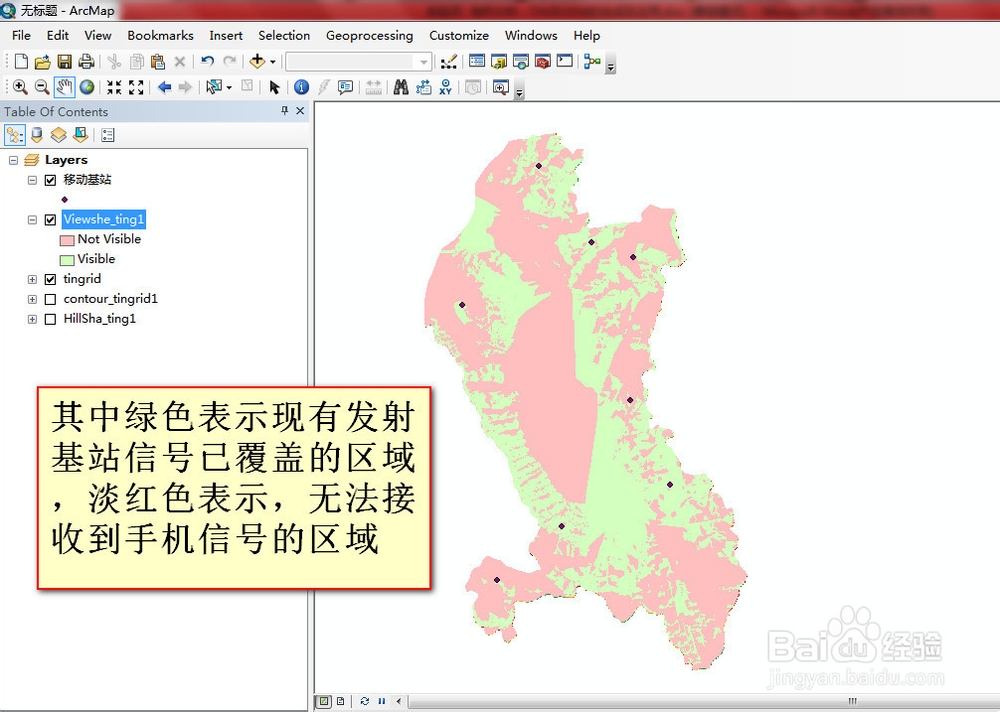

(其中绿色表示现有发射基站信号已覆盖的区域，淡红色表示，无法接收到手机信号的区域)
DEM应用之地形剖面1/3本步骤同样是在上一步骤的结果下进行的：

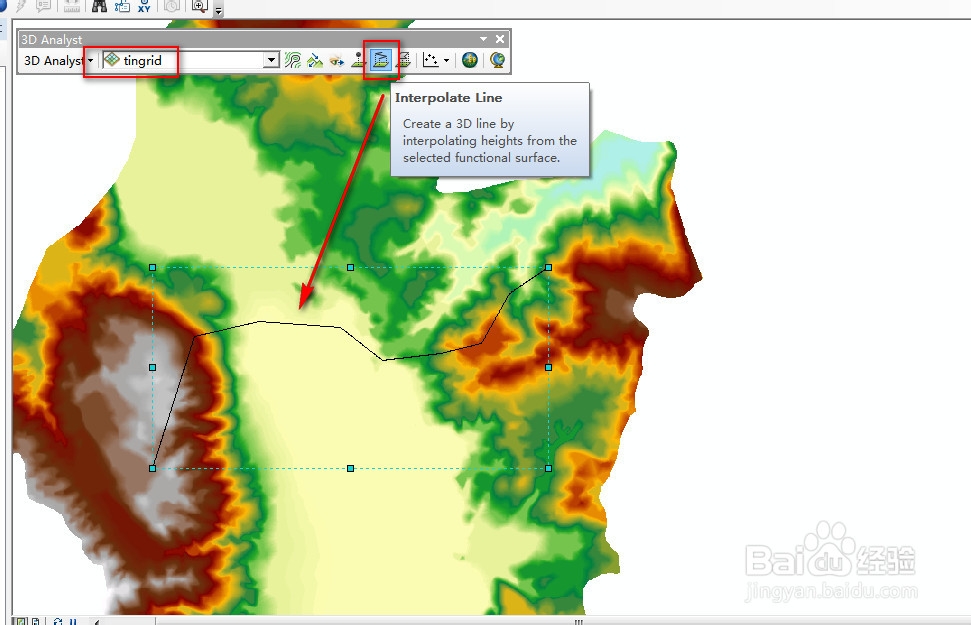

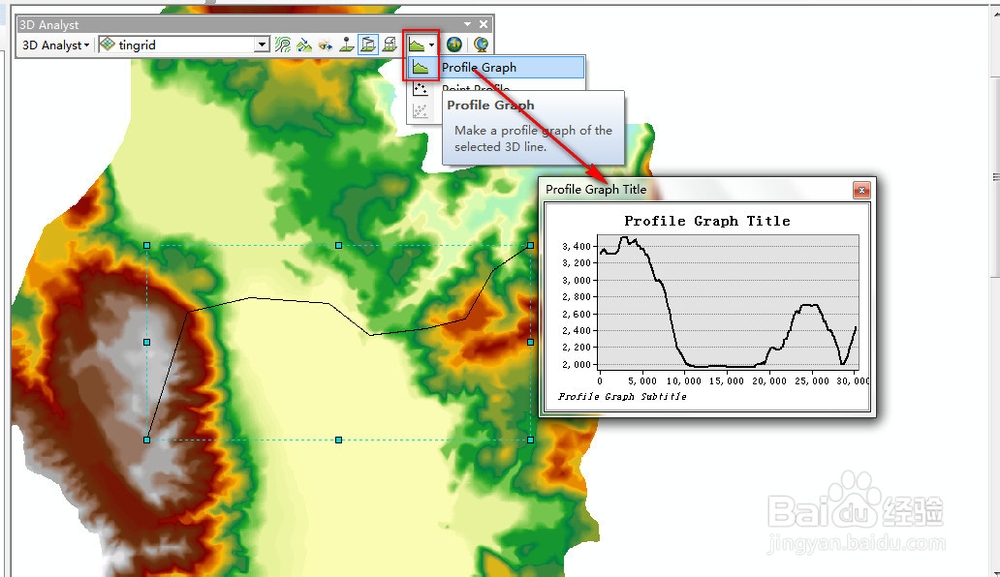

在上一步基础上进行，打开工具栏，点击工具，跟踪一条线段，这条线段可以从DEM: 中得到高程值
2/3点击 按钮，得到上一步所生成的3D线段的剖面图：
3/3到此，DEM应用除了【水文分析】外，主要的应用基本讲完。由于每个经验教程只能上传20张图片，故【水文分析】将会在下一个教程讲授！
注意事项arcgis中的工具箱聚集了很多的高级分析工具，工具的使用很简单，一般只需要输入数据，指定参数，确定输出路径即可，使得很多的复杂分析过程都简单化，故我们要理解的是工具中包含的知识和含义道理，而不是懂得添加数据，操作工具就可以了！
关于【DEM和TIN的创建教程】：http://jingyan.baidu.com/article/2d5afd699f57df85a2e28eee.html
【ArcGIS教程之DEM应用——水文分析】：http://jingyan.baidu.com/article/6f2f55a18f62a7b5b93e6c92.html
本人在学习实验过程中可能也有些不足，希望看出瑕疵的朋友指点一下！谢谢支持！
