点阵就是由点组成的阵列，点阵LED屏是由多个发光二级管按阵列排布做成的一块用于显示图案和文字的屏。常见的是8*8,由于完整显示一个汉字需要256个点，故一个字需4块。每块有8个阳极和8个阴极，4块总计64个引脚，整合后分横向16个阳极，纵向16个阴极。工具/原料more万能板点阵模块4个（8*8 ）电烙铁和焊锡方法/步骤1/4分步阅读

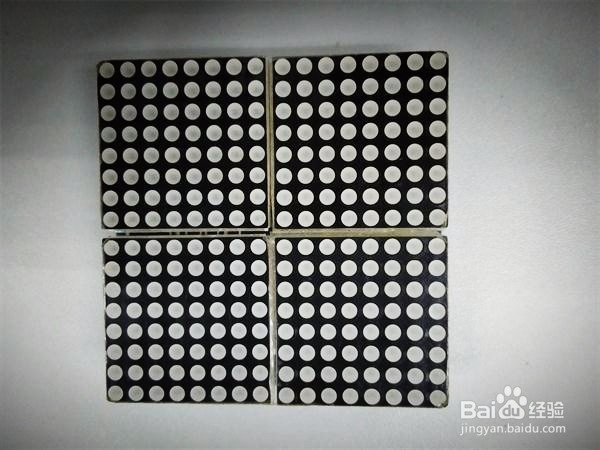

按模块拼凑后的大小，裁剪一块万能板

2/4

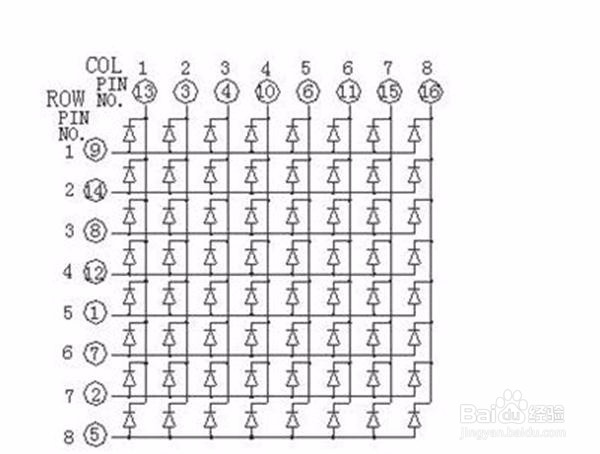

测出点阵模块阴极和阳极分布，并绘制电路图

3/4

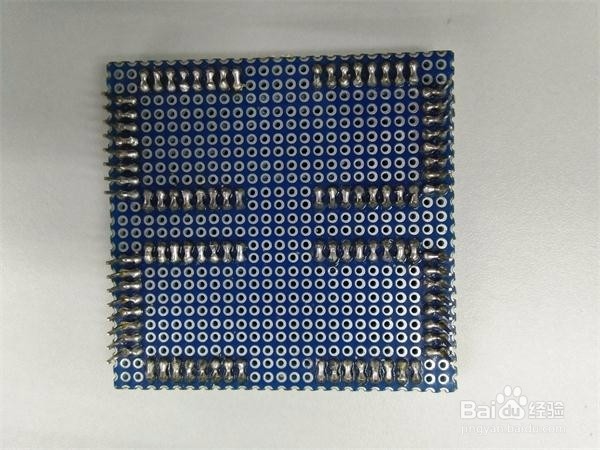

用细线连接64个引脚和32横纵控制脚，由于线太多，横多初学者就是败在这里，这里笔者提供一创意，让细线走在板和模块之间的缝隙，第一起到牢固作用，第二个看不到线还有美观作用。所以要预先在板背面焊线，然后焊模块，最后在正面把细线的焊点和引脚的焊点连接。

4/4

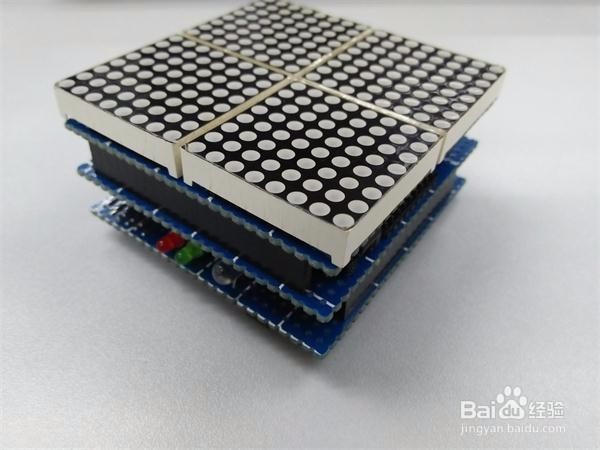

制作一块驱动板，和单片机的最小系统板，各板层之间通过排针排座连接

注意事项

不足之处，望指正，本人原创如能帮到您，请为点赞

步骤3是成功的关键，要求细心焊好每一条线和焊点
