cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。本篇经验主要是介绍放置keepout层的方法。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/5分步阅读

第一步，从开始菜单中打开cadence文件夹，从选项中选择PCB Editor，如图所示;

2/5

第二步，打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3/5

第三步，依次从菜单栏中选择open,从路径中找到保存的brd文件，双击打开；

4/5

第四步，设置好电气栅格和非电气栅格后，依次点击setup-outline--keepout,或者选择setup-area--package keepout;

5/5

第五步，在board outline 内部绘制keepout层，即完成绘制；

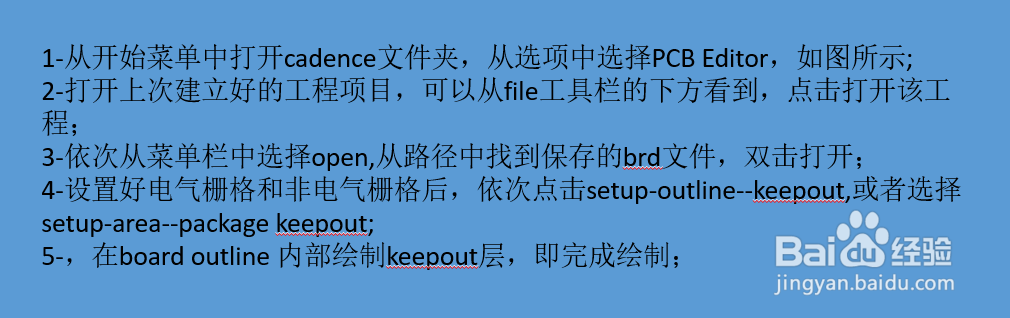

总结1/1

1-从开始菜单中打开cadence文件夹，从选项中选择PCB Editor，如图所示;

2-打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3-依次从菜单栏中选择open,从路径中找到保存的brd文件，双击打开；

4-设置好电气栅格和非电气栅格后，依次点击setup-outline--keepout,或者选择setup-area--package keepout;

5-，在board outline 内部绘制keepout层，即完成绘制；

注意事项

以上就是cadence中allegro绘制keeptout层的方法，希望对你有所帮助，谢谢！
