本方案主要详述了如何实现在多台PC通过组态王与西门子smart200 PLC之间的Modbus无线通讯。方案中所用到的无线通讯终端是DTD434——欧美系PLC专用无线通讯终端。工具/原料morePC端组态软件版本：组态王6.55默认参数：9600、8、N、1PLC型号：西门子smart200×1台通讯协议：Modbus_RTU欧美系PLC专用无线通讯终端：DTD434MC×6块RS232串口延长线×6根RS485线×2根方案概述

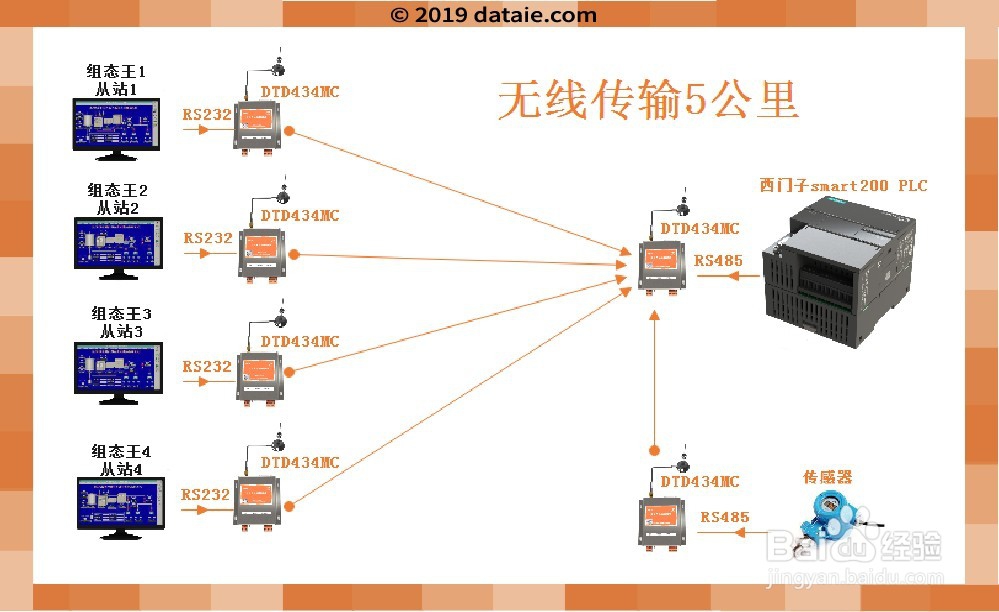

无线Modbus网络组成

测试背景

● PC端组态软件版本：组态王6.55

● 默认参数：9600、8、N、1

● PLC型号：西门子smart200×1台

● 通讯协议：Modbus_RTU

● 欧美系PLC专用无线通讯终端：DTD434MC×6块

● RS232串口延长线×6根

组态王软件设置方法1/6分步阅读

新建工程

新建一个空白的组态王工程

2/6

新建驱动

新建一个COM口的驱动，我们这里选择

【PLC】-【莫迪康】-【ModRTUServer】-【COM】。

串口根据自己的电脑选择，我们这里选择COM1

3/6

设备名称

我们这里就设置为【从站1】，上步骤一样选择【COM2】。

4/6

设置设备地址

特别注意（地址格式 Address:ReceiveTime，Address:1-255设备地址，ReceiveTime:0-100 接受数据的时间）

我们设置为【1:100】（从站地址是1，接收时间是100）。接下来设置一些其他的参数。一次点击下一步直到完成。

5/6

数据变量的创建

测试程序我们创建TEST1变量(实时数据)。

变量名为【TEST1】

变量类型【I/0 整数】

选择连接设备【ModRTUServer】

寄存器类型【R1】

数据类型【USHORT】

读写属性【读写】

确定即可完成TEST1变量的建立，在画面中可正常调用。

按照此步骤可依次建立其他需要的变量。

MODBUS地址对应说明：

TEST1的MODBSU地址是40001依次类推

注：更多详细信息参考组态王说明书

6/6

运行测试

当工程运行时可在组态王画面中读写添加数据变量，或者MODBUSRTU主站通过COM2口来读写新建的变量。

注意事项

注：更多详细信息参考组态王说明书

地址格式 Address:ReceiveTime，Address:1-255 设备地址，ReceiveTime:0-100 接受数据的时间
