结构设计之美工线工具/原料more结构设计产品设计方法/步骤1/4分步阅读

前几天有网友在小六设计馆留言咨询问什么样的线叫美工线。当时一瞬间我也愣了，想了想在自己这里还真给不到很好的解释。这几天小编咨询设计多年同行、以及网上查阅相关资料，但大家给出的结果众口不一、好像有关美工线没有准确定义。经过这几天的咨询以及查阅小编整理了一些相关资料供大家参考。

美工线从字面上解释、“美”(美丽、漂亮）“工”（工匠、工整)“线”（线条）连起来就是在产品上设计一种装饰用的线条称之为美工线。

美工线分两大类

1:设计在产品分型面处的线

2：设计在产品表面用来装饰的线

下面我们来看看两种线有什么区别，在产品设计上有什么不同。

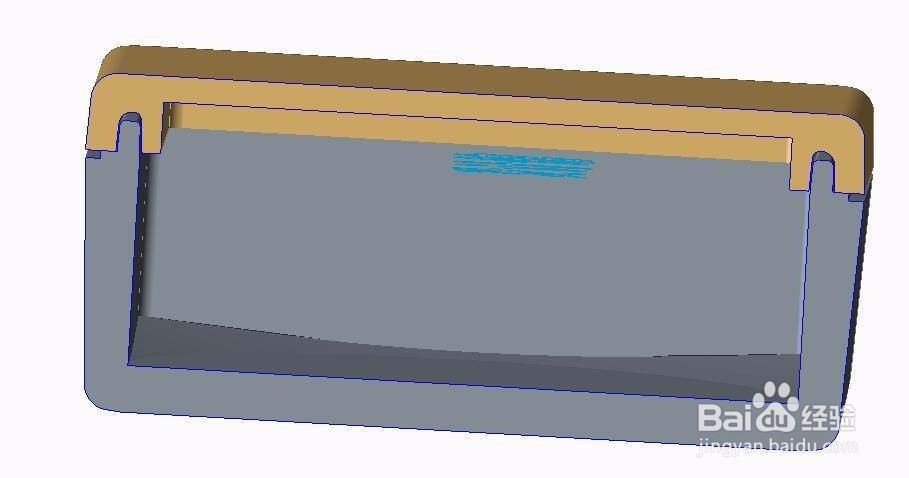

设计在产品分型面处的线

设计在产品分型面处的线。根据结构设计不同又可以分为上壳美工线、下壳美工线、上下壳各一半美工线。那到底在什么情况下用上壳美工线、下壳美工线、上下壳各一半美工线呢？

根据小编10年设计经验、以及同行设计经验总结。在以下情况我们会选择在上壳做美工线，1：下壳很单薄我们会选择将凸止口做到下壳增加其强度、美工线上壳。2：美工线尽量选择与凹止口做一边，这样可以减轻凹止口表面亮印。

下壳美工线设计基本原则基本同上壳美工线一致

上下壳各一半美工线其实小编是不太建议大家这样设计。可能大家会说上下壳各一半美工线外观会比较美观。其实小编想说的是这样做不但对模具精度要求比较高、而且对注塑工艺要求也比较高。上下壳各一半美工线单边成0.15mm模具啤注塑久了也会导致美工线很不清晰。

2/4

上壳美工线：

尺寸：A:0.5mmB:0.3mm C:1.3mm

3/4

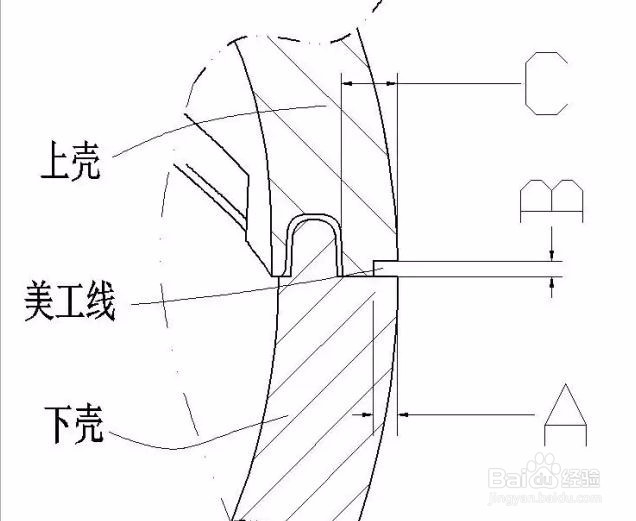

下壳美工线：

下壳美工线设计基本原则基本同上壳美工线一致。尺寸：A:0.5mm B:0.3mmC:1.3mm

4/4

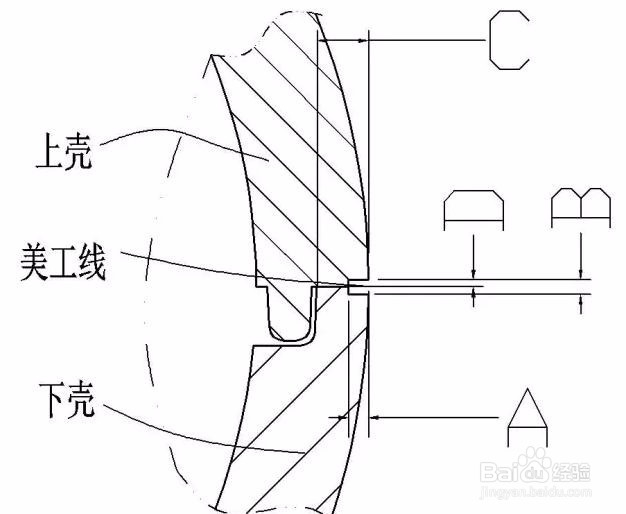

上下壳各一半美工线：

上下壳各一半美工线其实小编是不太建议大家这样设计。可能大家会说上下壳各一半美工线外观会比较美观。其实小编想说的是这样做不但对模具精度要求比较高、而且对注塑工艺要求也比较高。上下壳各一半美工线单边成0.15mm模具啤注塑久了也会导致美工线很不清晰。

尺寸：A:0.5mmB:0.3mm C:1.3mm D：0.15mm

方法/步骤21/1

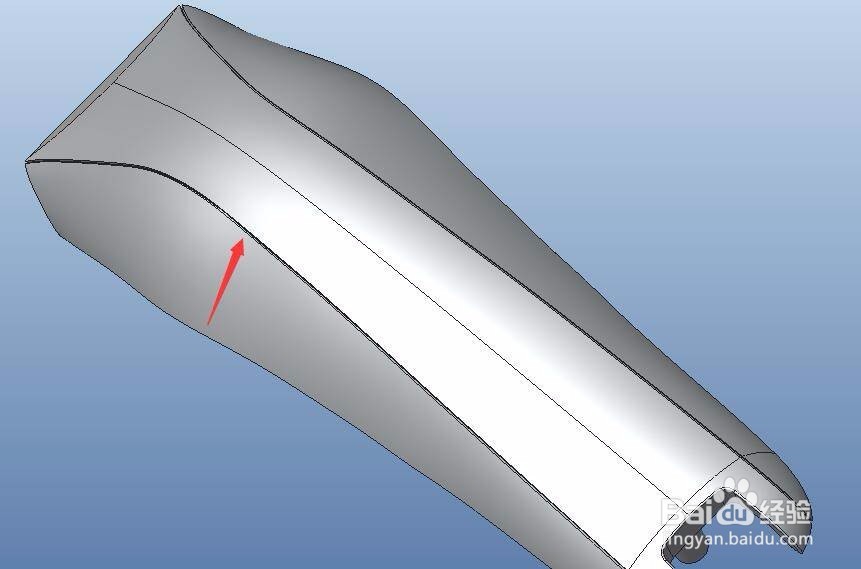

设计在产品表面用来装饰的线

这一种用来装饰用的美工线可能大家经常见到，但认识它的人不多。有人叫装饰线、也有人叫它消失线等等，其实这些被统称为美工线。

注意事项

美工线尺寸根据各行各业不同也有差异。 手持产品一般 A:0.5mm B:0.3mm C:1.3mm 小家电产品一般 A:0.6mm B:0.5mm C:1.5mm
